CW一括測定システム
CW一括測定システム

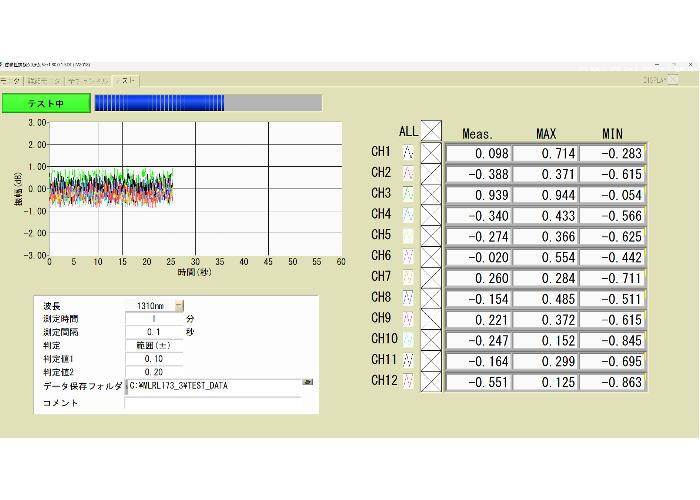

システムは、安定化光源、光スプリッタ、マルチチャンネル光パワーメータおよび制御ソフトウエア搭載ノートPCから構成されており、光スイッチではなく光スプリッタを採用することで、チャンネル切替によるタイムロスなく、全チャンネルを同時測定可能です。
基本的なハードウエア構成は共通のまま、ソフトウエアを変えることで、信頼性評価のための環境試験・機械試験や、多心コネクタの調心測定など、多様な試験・測定ニーズに対応可能です。
また、シングルモードファイバ・マルチモードファイバに加え、MPOコネクタ、マルチコアファイバ、プラスチックファイバなどの測定にも対応しており、品質管理や研究開発の現場で幅広くご活用いただけます。
測定結果は、多心・多波長の光反射・挿入損失に加えて、温度・測定時間・経過時間などのデータを一つのファイルにまとめて保存でき、測定結果の管理・分析が容易に行えます。
- 光スイッチ経由のない構成による高い安定性。
- 柔軟なカスタマイズが可能。
- 日本語ソフトウェア制御による簡単操作。
- オプション：恒温槽の温湿度取得可能。
- オプション：実験用温度計の温湿度取得可能。
- オプション：キャリーケース可搬型仕様により移動可能。
機能・特長
リアルタイムで一括測定
機械的にチャンネルを切り替える光スイッチは使用せず多チャンネル光パワーメータと光スプリッタを採用することで、全チャンネルの一括測定が可能な構成です。物理的にチャンネルを切り替えることがないので理論寿命が長いです。
反射測定方式OCWR
測定項目にRLが含まれる場合、RLは連続光を用いて反射を測定するOCWR方式で測定しています。
柔軟なチャンネル拡張構成
マルチチャンネル光パワーメータのチャンネル数を変更することで、受光部を2～72チャンネルまで拡張可能です。
温度計の温湿度測定
※オプション
温度計を使用することでセンサ部を自由に設置することができます。センサの種類はご希望の温度範囲に合わせて、提案致します。
恒温槽の温湿度測定
※オプション
恒温槽内に設置される測定対象物を測定する時に温湿度変動のデータを取得することは不可欠です。ESPEC社の恒温槽である場合はETHERNET経由で恒温槽内の温湿度をリアルタイムで取得することはできます。
可搬型・防塵仕様のラックケース
※オプション
オプションでキャスター付きキャビネットと防塵カバーを選択可能です。
システム全体を安全に移動でき、使用しない期間も保護・保管が容易です。
アプリケーション
品質保証・研究開発
機械試験
生産ライン
調心測定
仕様
| 品番 | CWSYS-S9-8-1315 | CWSYS-S9-12-1315 | CWSYS-M5-12-8513 | CWSYS-M5-24-8513 |
|---|---|---|---|---|
| 対象ファイバ | 9/125μm SMF | GI50/125 | ||
| 心数※1 | 8 | 12 | 12 | 24 |
| 測定波長(nm) | 1310, 1550 | 850、1300 | ||
| ILダイナミックレンジ(dB) | 0-72 | 0-70 | 0-55 | 0-51 |
| RLダイナミックレンジ(dB)※2 | 14-67 | 14-65 | 14-45dB | |
| 光源出力(dBm) | +10 | -16 | ||
| 光源種類 | レーザ | LED | ||
| 光源出力安定性(dB) | ±0.02 | |||
| 光源ポート数※2 | 1 | 3 | 6 | |
| IL変動量安定性(dB)※3 | ±0.03dB | - | ||
| RL変動量安定性(dB)※3 | ±3.50dB | - | ||
| 測定時間(ms)※4 | 12.5 | |||
| 絶対確度(dB)※5 | ± 0.25 | |||
| 測定直線性(dB)※6,7 | ± 0.02(< 10dB) | |||
| ± 0.05(> 10dB) | ||||
| パワー分解能(dB) | 0.001 | |||
| 最大サンプリング周波数(Hz) | 10 | |||
| システム外寸(mm) | 520Ｘ500Ｘ331 | 600X520X420 | ||
| 挿入損失JIS | JIS C5961-7.1.挿入法 | |||
| 反射減衰量JIS | JIS C5961-7.2.カプラ法 | |||
| OS | Windows 11 Pro、Windows 11 | |||
| 標準付属品 | パソコン、ソフトウェア、パッチコード、測定システム、中継アダプタ、マイクロソフトOffice | |||
※2 光源出力とポート数によって測定レンジが変わります。
※3 測定環境の温度変化は±1℃、24時間、リファレンスチャンネル補正機能あり。
※4：1波長、全チャンネルの一括測定において。
※5：NIST基準による波長校正において。
※6：InGaAs 検出器での測定値: 1490nm で 1mm は 3 ～ -65 dBm、3mm は 0 ～ -65 dBm、5mm は 0 ～ -55 dBm、10mm は 0 ～ -45 dBm
※7： Silicon検出器での測定値: 980 nm で3mmは 0 ～ -55 dBm
ラインナップ
| 型番 | ファイバ種 | 測定項目 | チャンネル数 | 検出器タイプ | コネクタの種類 | コネクタの研磨 | ソフトウェア | 温度計 (オプション) |
恒温槽取得機能 (オプション) |
可搬仕様 (オプション) |
|---|---|---|---|---|---|---|---|---|---|---|
| CWSYS- | S9：9μm SMF M5：50μm GI MMF M6：62.5μm GI MMF |
IL：挿入損失 ILRL：挿入損失と反射減衰量 |
02：2検出器 04：4検出器 06：6検出器 08：8検出器 10：10検出器 12：12検出器 16：16検出器 24：24検出器 32：32検出器 48：48検出器 68：68検出器 72：72検出器 |
IN1：1mm InGaAs SI3：3mm Silicon |
SC：SC LC：LC |
PC：球面研磨 APC：斜め研磨 |
EV：環境試験 MC：機械試験 CT：調心測定 |
TM：付き 空欄：なし |
IB：付き 空欄：なし |
PT：付き 空欄：なし |
