光コネクタ研磨機の種類と用途
光コネクタ研磨機とは
光コネクタ研磨機とは、光ファイバ端面を平滑かつ高精度に仕上げるための装置です。研磨フィルムを用いて端面を削り、粒度の異なるフィルムを段階的に使い分けながら仕上げていきます。この工程により、PCやAPCなどの端面形状が高精度に形成され、安定した光学特性が得られます。主に光コネクタの製造工程において、端面品質を決定づける重要な仕上げ工程として使用されます。
なぜ研磨が必要なのか
PC研磨：
端面をわずかに膨らんだ球面（微凸形状）に仕上げる方法です。接続時にファイバ同士が中心で安定して接触するため、接続損失を抑えやすいという特長があります。一般的な通信用途で広く使用されており、多くの標準的な光コネクタに採用されています。
APC研磨：
端面に約8°の角度を持たせた球面形状に仕上げる方法です。反射光をコア外へ逃がすことで戻り光を抑制でき、反射減衰量（RL）を大幅に低減できます。そのため、光反射の影響を受けやすい長距離通信や高精度測定用途に適しています。
光コネクタの研磨工程の流れ
-
粗研磨
コネクタ端面の余分な接着剤を除去し、基本形状を整えます。ファイバの突出量調整もこの工程で行われます。比較的粗い研磨フィルムを使用します。
-
中間研磨
粗研磨でついた傷を減らしながら、形状精度を高めます。球面や角度付き形状を安定させる重要な工程です。粒度の異なるフィルムを段階的に使用します。
-
仕上げ研磨
微細な傷を除去し、鏡面に近い状態に仕上げます。この工程がILやRLの最終性能に大きく影響します。最も細かい研磨フィルムを使用します。各工程では、使用する研磨フィルムの粒度だけでなく、研磨液（純水など）の使用量や供給方法も仕上がり品質に影響します。
- 洗浄・検査
研磨後は端面を洗浄し、汚れや異物を除去します。端面観察器などで端面状態を確認します。規格に適合しているか最終判断を行います。端面はILやRLだけでなく、曲率半径（ROC）や頂点ずれ（Apex Offset）などの形状パラメータも含めて評価されます。
光コネクタ研磨機の種類と活用シーン
-

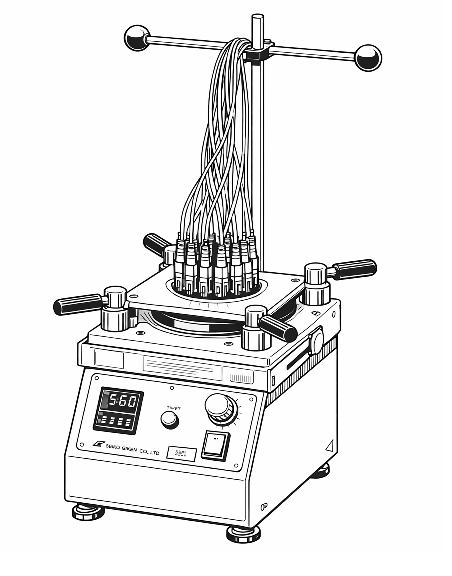

量産用・ハイエンドモデル(全自動/多機能型)
活用シーン：光パッチコードや光デバイスの工場量産ライン
装置本体の剛性が非常に高く、研磨圧力・研磨時間・回転速度や回転方向などを精密にプログラム制御できます。多心研磨で重要な「ファイバ突出量」や「研磨角度」を安定させるための高精度な制御機能を備えています。多機能モデルや全自動モデルなど、ヒューマンエラーのリスクを最小限に抑えた高い再現性と安定した品質を実現できます。
-

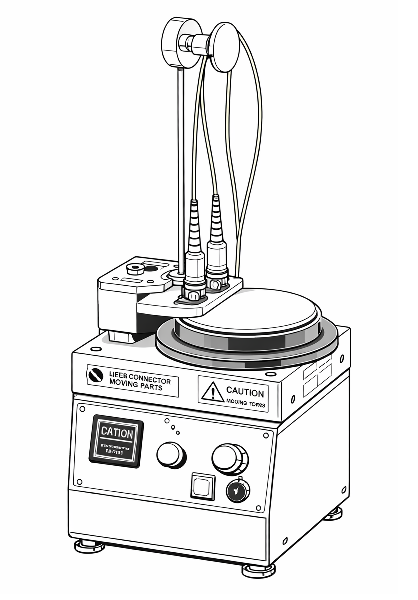

中規模・小ロット生産用モデル(ベンチトップ・汎用型)
活用シーン：光デバイスの試作、特定コネクタの少量生産、研究開発
ベンチトップ型のコンパクトな構成が多く、研磨条件を柔軟に設定できます。設定した条件に基づいて装置が研磨動作を自動で実行する一方で、工程の切り替えや研磨フィルムの交換などは作業者が行います。そのため、条件を細かく調整しながら加工プロセスの最適化や評価試験を行うことができます。量産機に比べて処理能力よりも柔軟性を重視した設計となっており、少量多品種の生産や試作用途に適しています。
-
フィールド保守用モデル(ポータブル・電動機)
活用シーン：データセンターや通信局舎での敷設済みケーブルの修繕
敷設済みの光ネットワークにおいて、コネクタ端面に清掃で落ちない汚れの焼き付きや、着脱時に生じた微細な傷が発生すると、通信エラーの原因となります。従来はパッチコード自体を新品に交換して対応していましたが、近年ではフィールド専用の研磨機を用いて現場で端面を再研磨して再生させる手法も取られています。これにより、部材交換のコスト削減と、復旧までのスピード短縮を両立できます。
