次世代光ファイバコネクタとは｜SN・CS・MDC・MMCの解説|

はじめに

光通信の分野では現在、ポート密度を極限まで高める「高密度化」と、1つのインターフェースで大容量伝送を実現する「多心化」という二つの方向で技術革新が進んでいます。こうした進化の中心には、US ConecおよびSenko Advanced Componentsによる規格開発があります。さらに、白山のような精密加工技術を強みとするメーカーが加わることで、高度な設計要件に応える多様なコネクタソリューションが形成されています。

単心・2心（デュプレックス）コネクタの進化

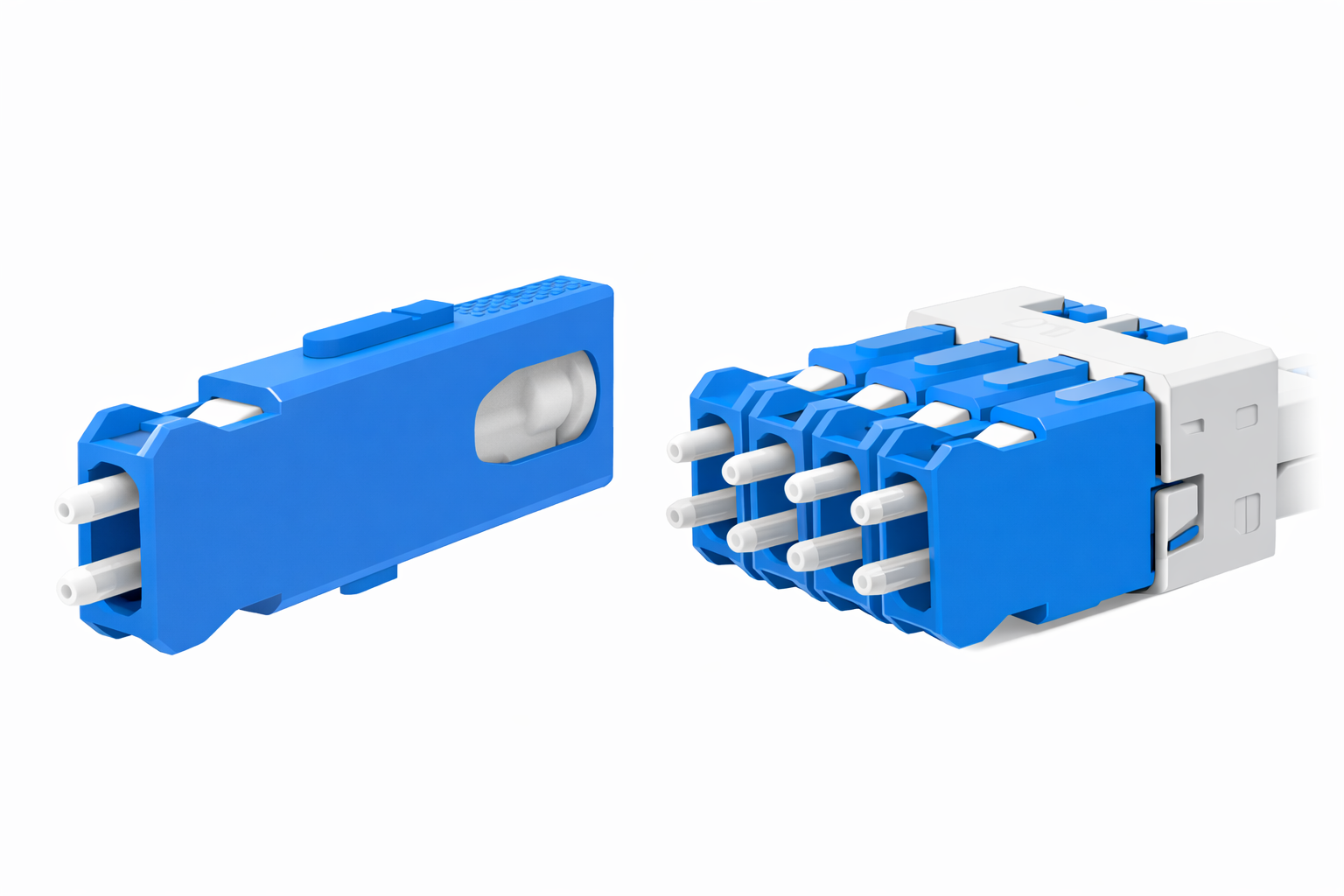

SNシリーズは、Senko Advanced ComponentsがQSFP-DDやOSFPといった次世代トランシーバ向けに開発したVSFF（超小型）コネクタです。本シリーズの基本構成であるSNおよびSN-UNIは単心・2心接続を前提としており、LCコネクタと同等の信頼性と操作性を維持しながら、フロントパネルにおいて約3倍の高密度実装を実現しています。

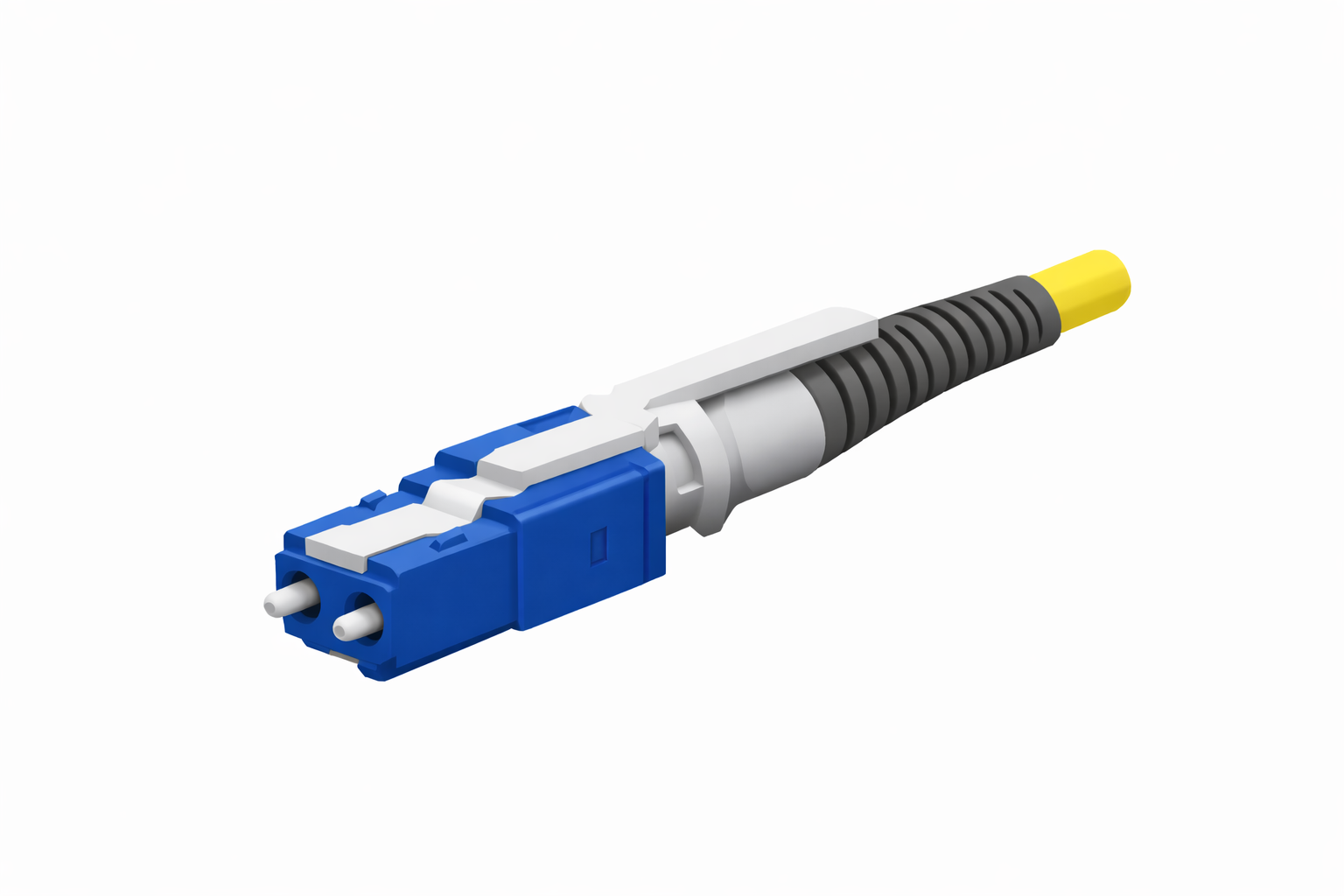

CSコネクタは、400G世代の光トランシーバ普及初期において、従来のLCコネクタではポート密度が不足するという物理的課題を解決するために開発されました。小型化された筐体とプッシュプル構造を組み合わせることで、超高密度環境においても確実な着脱と優れた作業性を両立しています。本規格はQSFP-DD MSA（複数企業による共同開発グループ）により標準化が進められ、主要メーカーの採用実績を背景に、データセンター市場への確固たる浸透が進んでいます。

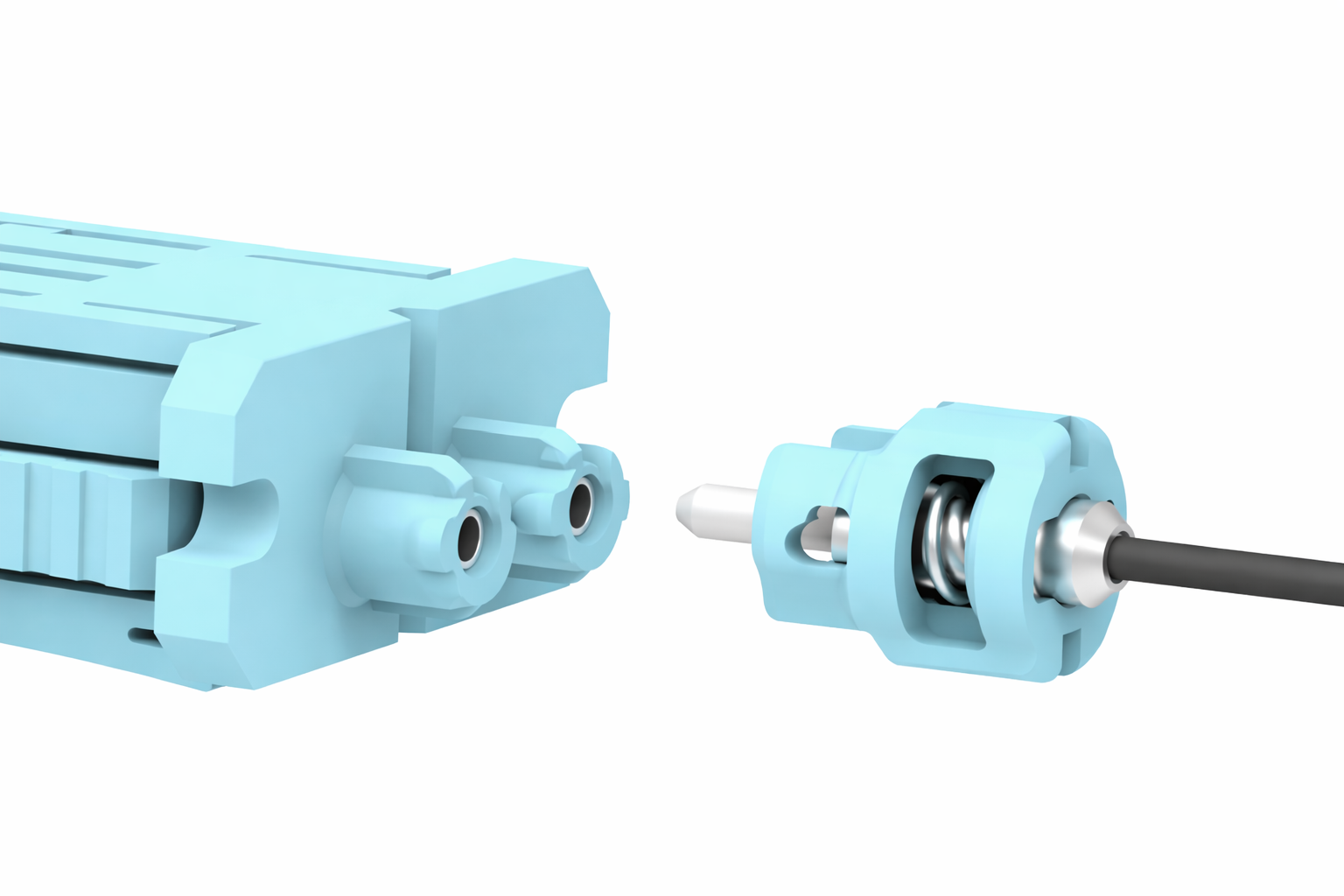

Micro LCは、既存のLCインフラを活用しながら段階的な高密度化を図ることを目的としてHUBER+SUHNERによって開発されました。LC規格との完全な物理的互換性を維持しつつ、ハウジング外形やポートピッチを極限まで最適化することで、既存のパネルや装置への影響を最小限に抑えながら、設置スペースの劇的な削減を可能にしています。

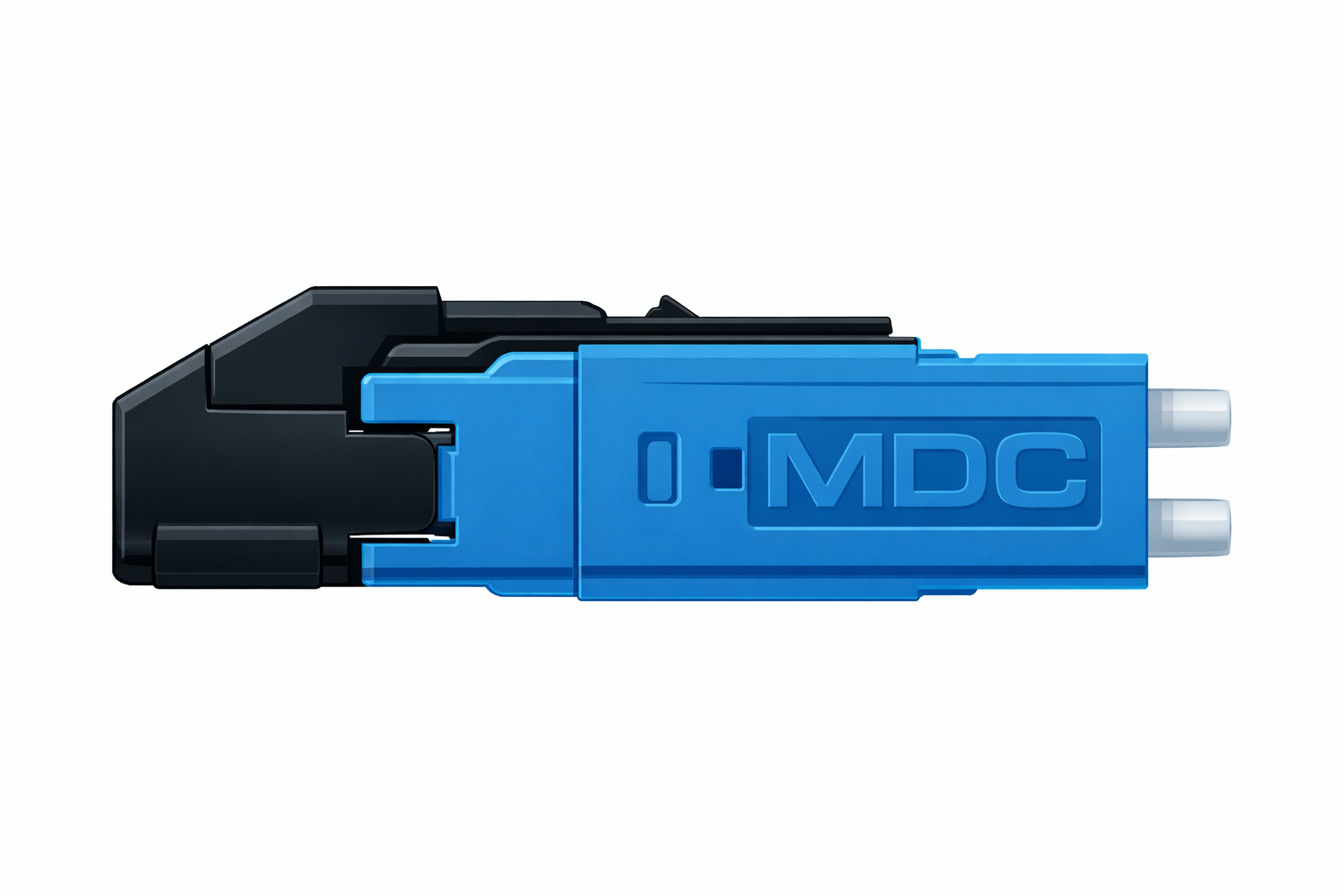

MDCシリーズは、1つのLCポートサイズ内に複数接続を収容するという設計思想のもと、US Conecによって開発されました。
外形としてはデュプレックスサイズでありながら内部に複数接続を収容する構造を持つため、分類上は単心系と多心系の中間に位置する存在です。さらに、全長を短縮したJrモデルは機器内部のエアフロー改善にも寄与します。

多心コネクタの進化

 多心コネクタはすでにデータセンターにおける標準的な接続方式として確立されていますが、近年はさらなる高密度化と小型化を目的とした進化が進んでいます。

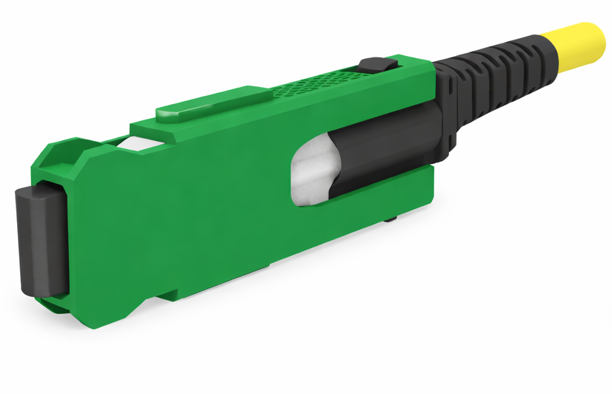

SNシリーズに含まれるSN-MTは外形サイズを維持したままMTフェルールを内蔵した多心コネクタであり、構造としては多心領域に分類される派生モデルです。

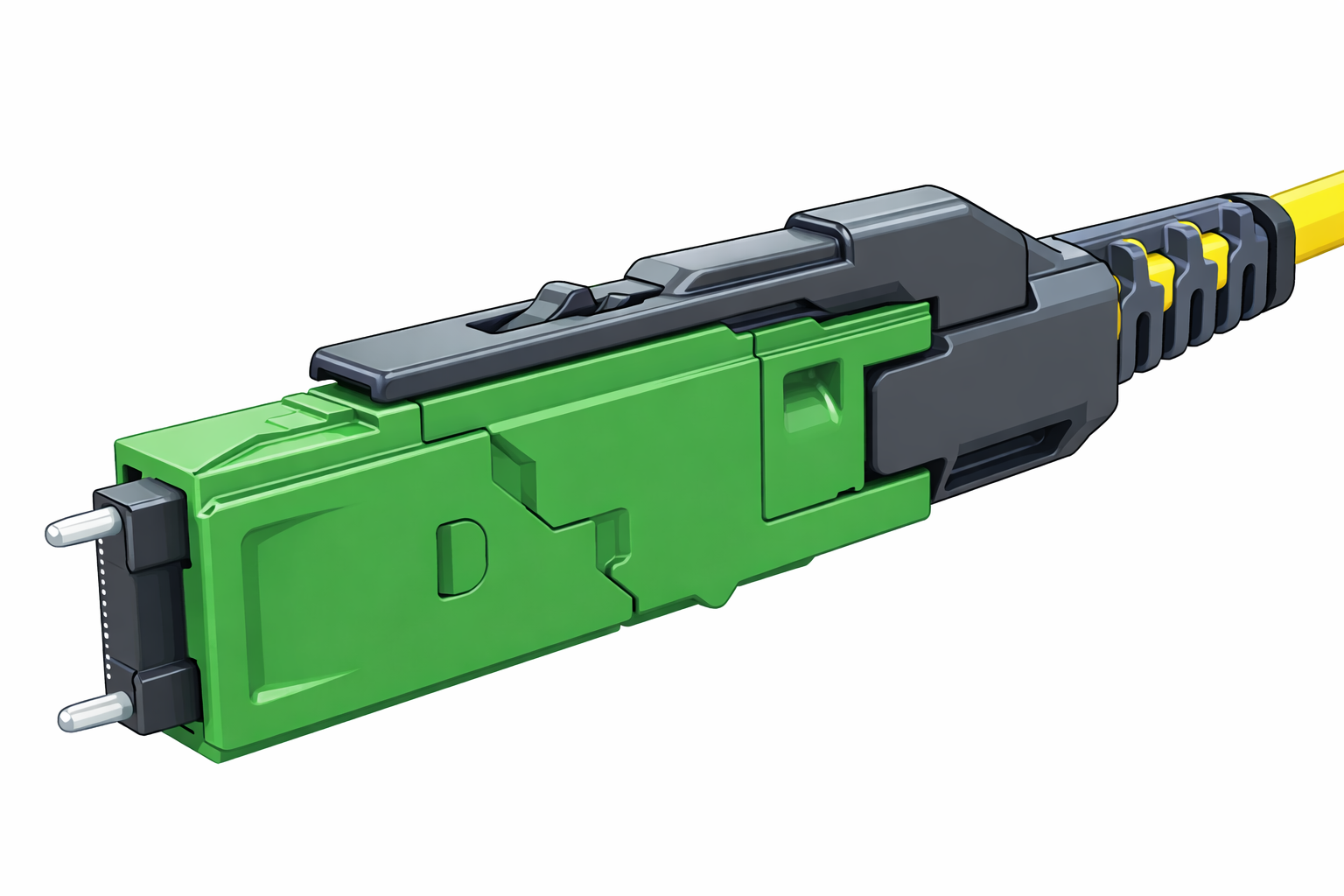

MMCは、従来の多心コネクタでは対応が難しくなりつつある超高密度実装の要求に応えるため、US Conecが開発した次世代多心コネクタです。TMTフェルールを採用することで、従来方式と比較して大幅な小型化を実現しながら多心接続を可能にしており、限られたスペース内での配線効率を飛躍的に向上させています。

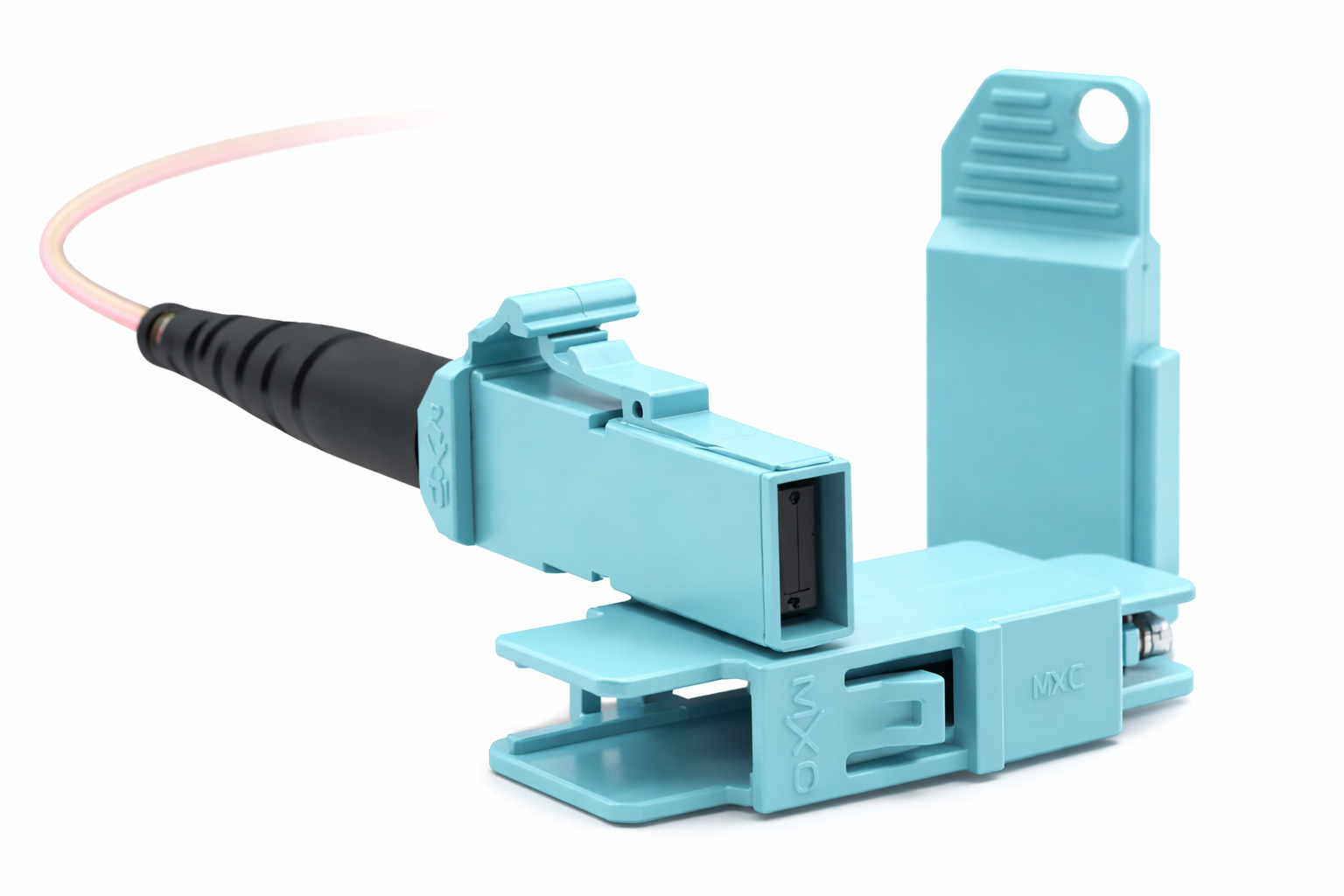

MXCコネクタは、US ConecとIntelによって共同開発された非接触型コネクタです。Expanded Beam（拡大ビーム）方式を採用することで、接続端面の汚れや摩耗による影響を最小限に抑え、メンテナンス負荷を低減しながら最大64心の安定した多心通信を実現しています。

機器内部・特殊環境向けの超小型技術

THIN-MTシリーズは、CPO（Co-Packaged Optics）や装置内部の基板間接続など、極めて厳しい高さ制約に対応するためにSenko Advanced Componentsが開発しました。MTフェルールの厚みを1.25mmおよび1.5mmまで薄型化することで、従来のコネクタでは実装が困難であった狭小空間への光配線を可能にしています。

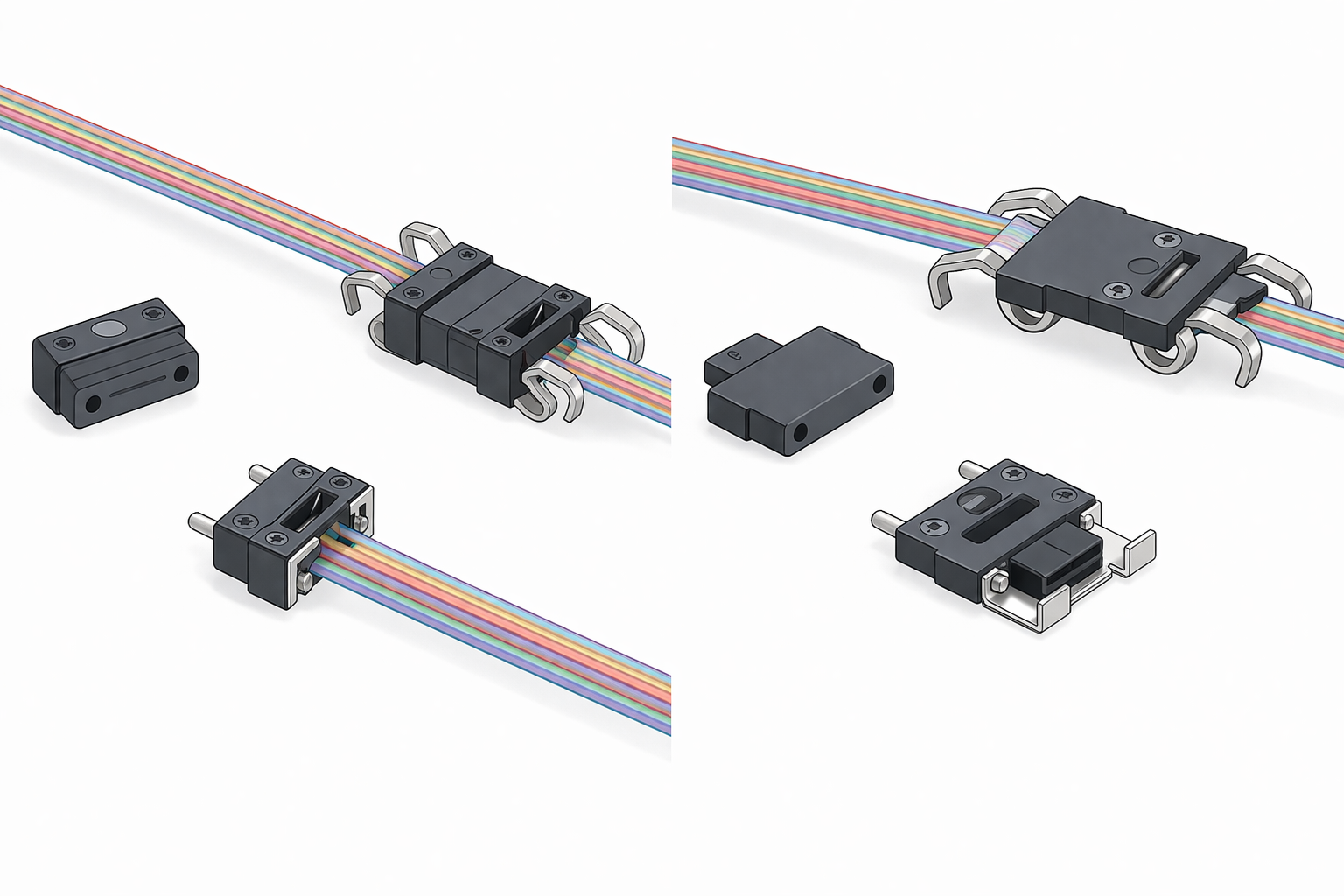

白山が提供するMT-SHORTおよびSLIMSHORTは、トランシーバ内部や小型光モジュールにおける奥行き制約の解消を目的として開発されました。独自の高精度樹脂成形技術によりMTフェルールの全長を物理的限界まで短縮し、さらに筐体をスリム化することで、高密度配線時のファイバ取り回し改善と曲げ損失リスクの低減に寄与しています。

まとめ

次世代光コネクタは、単心による高密度接続と多心による大容量伝送という二つの進化軸をもとに、ネットワークの構成そのものを変革しつつあります。単心系ではSNやCSがトランシーバインターフェースの密度を再定義し、多心系ではさらなる高集積化を実現するMMCやMDCといった技術が展開されています。さらに、THIN-MTや白山の短胴フェルールといった内部実装向け技術は、AIインフラの高度化に伴う機器の小型化と高性能化を支える重要な要素となっています。これらの技術特性を的確に理解し、設計条件に応じて最適なコネクタを選定することが、次世代データセンターおよび光通信インフラ構築の成否を左右します。
