V173MC
V173MC
V173MCは、CW一括測定システム用のソフトウェアの1つで、機械試験を行うためのソフトウェアです。
本ソフトウェアでは、短期間や100msec～の短い測定間隔での光損失変動の測定を行えます。曲げや引張り、ねじりなどの試験環境下での損失変動のデータを測定できます。
MPOコネクタ・MTコネクタ・マルチコアファイバなどの多心デバイスの信頼性評価に最適です。
すべて日本語表示のため、どなたにも分かりやすく安心頂ける検査環境を実現できます。
測定画面は標準のテンプレートをベースに、お客様ごとのご運用に合わせてカスタマイズにも対応しています。また、測定データに記載する項目も柔軟にカスタマイズ可能です。
-
全チャンネルの光損失変動をリアルタイム表示
-
測定データはcsvで管理
-
機械試験に最適化された機能構成
機能・特長
PC・測定器・ソフトを最適化した状態でご提供
ソフトウェアは、基本的に制御PCおよび制御対象の測定器とのセットでご提供しております。
当社にてPCの初期設定やソフトウェアのインストールを行い、測定器との動作確認を完了した状態でお届けするため、納入後すぐにご使用を開始できます。
作業者にやさしい日本語ソフト
日本語ソフトウェアにより、どなたでも迷わず操作できる分かりやすい測定画面です。
なお、ソフトウェアの言語は必要に応じて英語で製作することも可能です。ぜひご相談ください。
高速サンプリング
環境試験用ソフトウェアの測定間隔が分単位であるのに対して、本ソフトウェアでは測定サンプリング間隔は100mSecから設定できます。瞬断などの瞬間的な損失変動も捉えることができます。
試験前に光の接続状態を確認
試験開始の前に全チャンネルの絶対値(dBm)を表示し、通信状態に問題がないか事前確認をする事ができます。
※測定器との通信状態(光配線状態)を確認するための画面です。測定中は利用できません。

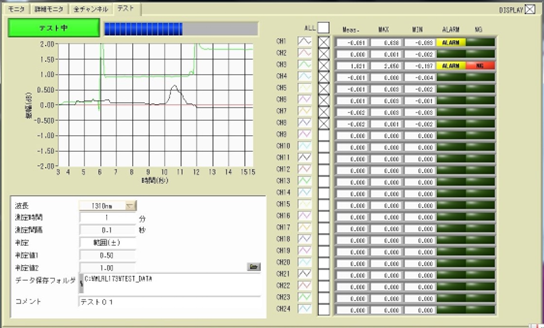

チャートで損失変動をリアルタイム表示
初回測定値(dBm)を基準値(0dB)として、その後の光変動値(dB)をチャートや数値でリアルタイム表示します。
各チャンネルの現在値(dB)・最大値・最小値を表示します。
あらかじめ設定した閾値を超えると、NG・アラームの2段階から判定し、問題のあったチャンネルに色別で表示するため、全体の状態を視覚的に把握できます。
CSV形式でデータ保存
測定データは、初回測定値に対する変動値(dB)と生測定値(dBm)がcsvファイルで保存されます。測定時間や測定間隔、温度などの情報も同じcsvファイルに保存されます。
空きチャンネルで複数試験を同時進行
※オプション
オプションとして、1つのソフトウェアに環境試験用と機械試験用の両方の測定モードを搭載する事ができます。長期の環境試験を実施中に未使用のチャンネルがある場合、その空きチャンネルを利用して、機械試験など別の試験を同時に行う事ができます。試験条件はチャンネルごとに設定できるため、試験同士が干渉することはありません。複数の試験を並行して進められるため、試験設備や時間を有効に活用できます。
対象機器
| 製品 | CW一括測定システム |
|---|---|
| メーカー | 三喜 |
仕様
| 動作環境OS | Windows 11 | |||
|---|---|---|---|---|
| ソフトウェア要件 | LabVIEW、NI-VISA | |||
| 対応インターフェース | USB、LAN | |||
| データ出力 | CSV | |||
