端面3次元形状測定器BINNA2と測定用PCの一括導入で、検査工程の効率化を実現

顧客概要

光ファイバケーブルおよび光コネクタ製品の開発・製造を行うメーカー。通信インフラ向けをはじめ、高品質な光接続製品を提供しており、生産性向上と品質の安定化に継続して取り組んでいる。

導入背景

光コネクタの需要拡大に伴い、生産能力の増強が求められていました。一方で、生産量の増加に伴い、端面形状検査効率の向上も課題となっていました。品質を維持しながら増産体制を実現するため、高速かつ高精度に測定できる端面3次元形状測定器の導入を決定しました。

課題

• 安定した品質管理を実現

• 検査時間を短縮し、検査効率を向上

• 工場稼働時の振動環境下でも安定した測定精度を維持

• PC・APC双方を効率よく測定

導入内容

今回はBINNA2本体だけでなく、測定器＋PC導入パッケージとしてシステムを導入しました。

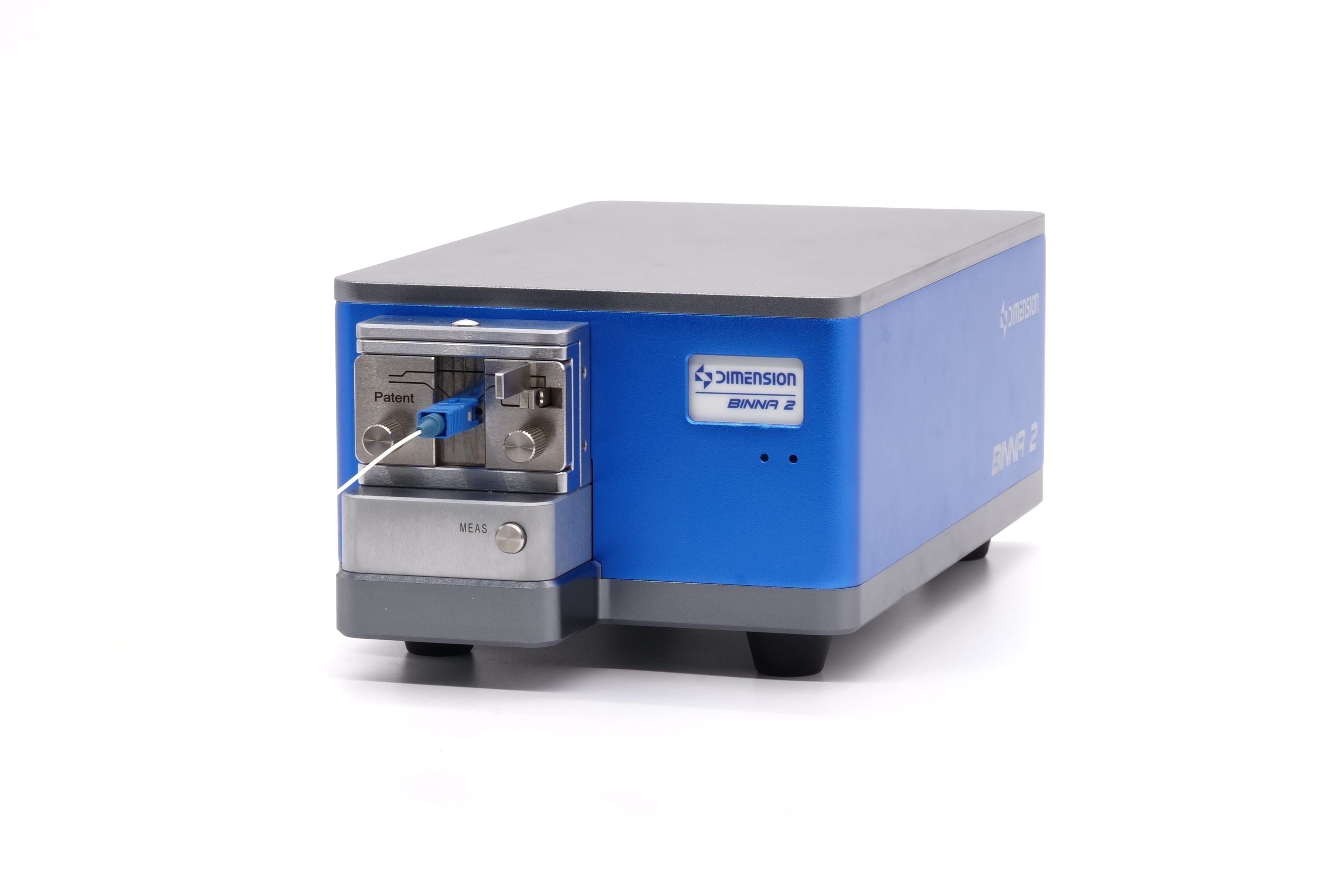

BINNA2は、コネクタをさしてロックレバーを起こすだけで測定を開始し、オートフォーカス・オートキャリブレーション機能により、短時間で高精度な測定が可能です。また、APC角度0〜12°の自動セッティング機能（角度制御精度0.003°）を搭載しており、PCコネクタからAPCコネクタまで段取り替えを行うことなく同一フィクスチャで測定できます。これにより、多品種・大量生産ラインにも柔軟に対応し、増産体制に適した検査環境を構築しました。

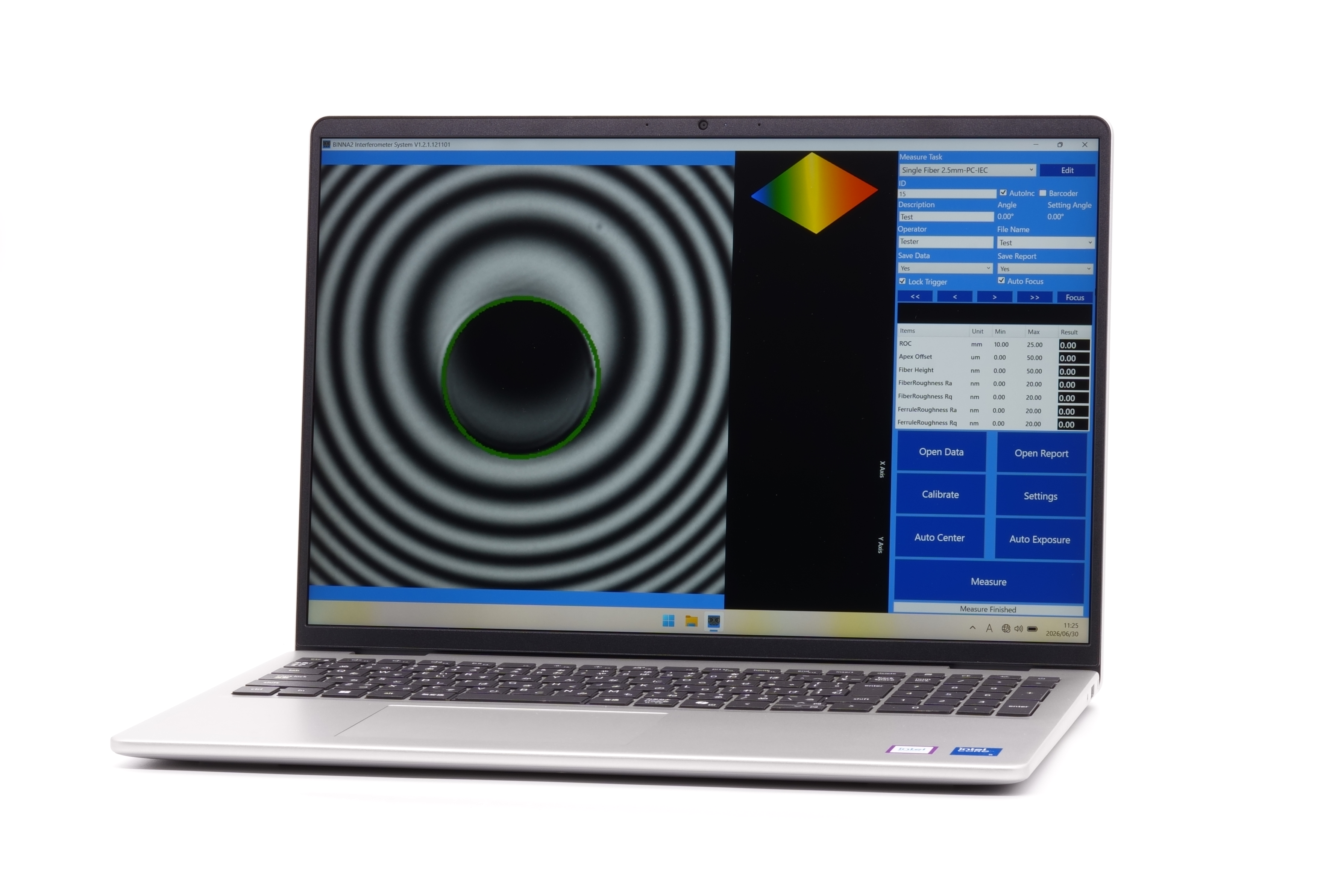

測定用PCにはDell製PCを採用し、BINNA2測定ソフトウェアのインストール、測定器との接続確認、動作確認を実施した状態で納品しました。そのため、導入後すぐに測定を開始でき、設備立ち上げ工数の削減にも貢献しました。

さらに、レポート作成や測定データ管理にはExcel LTSC 2024を採用しました。Excel LTSC 2024はMicrosoftアカウントへのサインインやインターネット接続を必要としない永続ライセンス版であるため、オフライン環境の製造現場でも運用しやすく、測定データを外部クラウドへ送信することなく管理できます。セキュリティを重視する工場の検査端末に適した構成となっています。

システム構成

主な構成機器は以下の通りです。

• Dimension Technology BINNA2 端面3次元形状測定器

• Dell製PC

• BINNA2 測定ソフトウェア

• Microsoft Excel LTSC 2024

導入効果

• 増産を支える高速・高精度な端面形状測定を実現

• 測定器・PC・ソフトウェアを一括導入することで、設備立ち上げ工数を削減

• Excel LTSC 2024の採用により、アカウント認証やネットワーク接続に依存せず測定環境を構築し、セキュリティ要件に配慮したデータ管理を実現

• 低摩耗の固定治具と優れた耐振動性能により、工場現場での長期安定運用とメンテナンス負荷の軽減を実現

• ワンクリック測定・自動センタリング・オートフォーカス機能により、オペレーターの熟練度に依存しない安定した検査体制を実現
