ハンディ光パワーメータ OPMシリーズ
OPMシリーズ
より使いやすく高品質に。XLシリーズからモデルチェンジしました。
耐久性、正確性、汎用性に優れています。
- 高精度なInGaAs光センサを採用
- ハイパワー対応モデルOPM520をラインナップ
- シングルモード、マルチモード両対応
- 幅広い波長を受光可能（850～1625nm）
- トーン検出機能搭載（270/1k/2k Hz）を新搭載
- コンパクトなハンディタイプで正確なパワー測定、損失測定を実現
- 航空宇宙業界で広く使われているスタンダードモデル
機能・特長
トーン検出機能（新規）
ファイバ識別のためのトーン検出機能（270Hz/1kHz/2kHz）を新規搭載しました。モデルチェンジによって新規搭載された機能です。
LCアダプタに対応（新規）
SC, FC, STの他、新しくLCアダプタにも対応。使い勝手のよい交換式アダプタになりました。
IP規格対応（新規）
防塵・防水のIP規格（IP54）に対応。耐振動、耐衝撃が強化され、より頑丈になりました。
ハンディタイプで簡単に使える
片手に収まるハンディタイプで、場所を選ばず測定可能。
光パワー(dBm)の測定の他、光損失(dB)の測定ができます。
操作も簡単です。手軽に長く使い続けることができます。
光パワー(dBm)の測定の他、光損失(dB)の測定ができます。
操作も簡単です。手軽に長く使い続けることができます。
高い信頼性

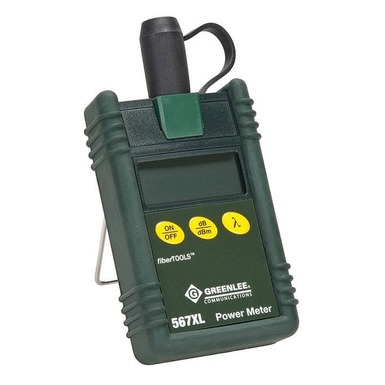

優れた測定性能と長く使える頑丈な設計から、特に航空宇宙業界ではスタンダードモデルとして広く使われています。（画像は旧モデル品です。）
旧モデル：560XL, 567XL, 568XL
※567XLはお取り扱いがございます。
旧モデル：560XL, 567XL, 568XL
※567XLはお取り扱いがございます。
豊富なラインナップ
ハイパワー対応モデルOPM520（+27～+50dBm）がございます。

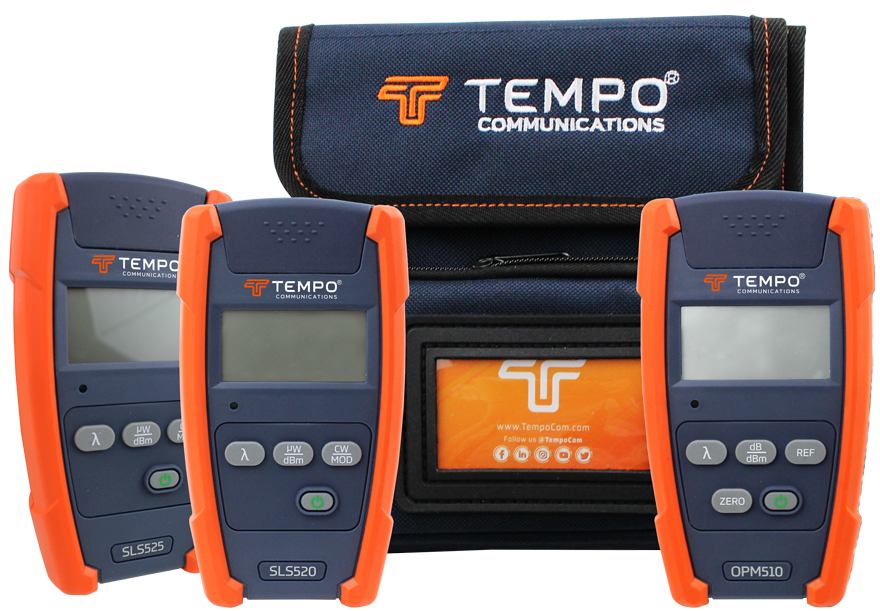

同モデルの、ハンディ安定化光源SLSシリーズと、損失測定ツールセット（光パワーメータ、安定化光源、キャリーケースのセット）があります。
同モデルの、ハンディ安定化光源SLSシリーズと、損失測定ツールセット（光パワーメータ、安定化光源、キャリーケースのセット）があります。
仕様
| 型番 | OPM510 | OPM520 | 567XL（従来品） |
|---|---|---|---|
| 受光センサ・範囲 | InGaAs | Φ3mm Silicon | |
| 校正波長 (nm) | 850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625, 1650 | 650, 780, 850 | |
| パワーレンジ (dBm) | -65 ~ +10 | -50 ~ +27 | -60 ~ +3 |
| 測定確度 | ±0.25dB（Typical）、±0.5dB@850nm（Typical）※1 | ±0.25dB | |
| 分解能 (dB) | 0.01 | ||
| ファイバ種類 | シングルモード & マルチモード | ー | |
| 対応コネクタ | SC/PC（FC, LC, ST交換可） | SC, FC, ST (交換式アダプタ) | |
| バッテリー寿命 | 70時間以上 | ||
| IP規格(防塵・防水) | IP54（粉塵・飛沫による有害な影響なし） | ー | |
| 耐振動 | 5Hz～150Hz, 振幅 0.15mm | ー | |
| 耐衝撃性 | 最大加速度25Ｇ (6ms衝撃パルス) | ー | |
| 電源 | 9V 1000mAh リチウム電池／9V ACアダプター | 1.5V単3電池2個 (約100時間連続動作) | |
| 動作温度(℃) | -10～+50 | -15～+55 | |
| 保管温度(℃) | -20～+70 | -35～+70 | |
| 湿度 | 0 ～95%、結露なきこと | ||
| サイズ(mm) | 88 × 155 × 33 | 72 × 142 × 35 | |
| 重量(g) | 300 | 241 | |
| CE | 適合 | 適合※2 | |
| FCC | 適合 | ー | |
| 添付書類 | 適合証明書（Certificate of Conformance） | ||
| メーカー | Tempo communications（旧Greelee） | ||
| 原産国 | アメリカ | ||
※2：EN61010; EN50081-1:1992;EN55011,Group1, Class A,EN50082-1: 1992 IEC 801-2, -3, -4
ラインナップ
| 製品画像 | 検査対象 | 特徴 |
|---|---|---|
|

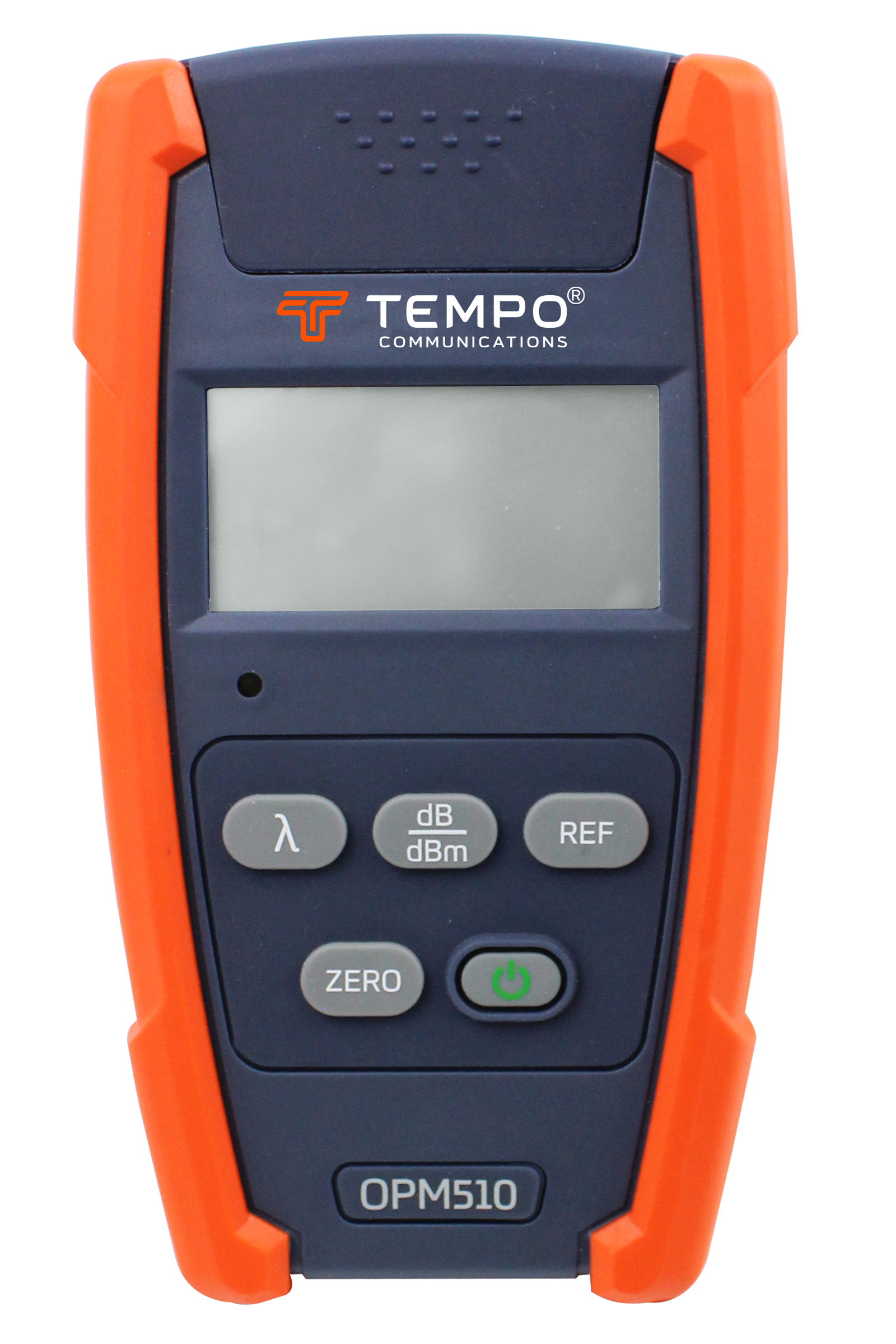

OPM510 | 長波長用 |
| OPM520 | 長波長用ハイパワー | |
|
567XL(従来品) | 短波長用 |
