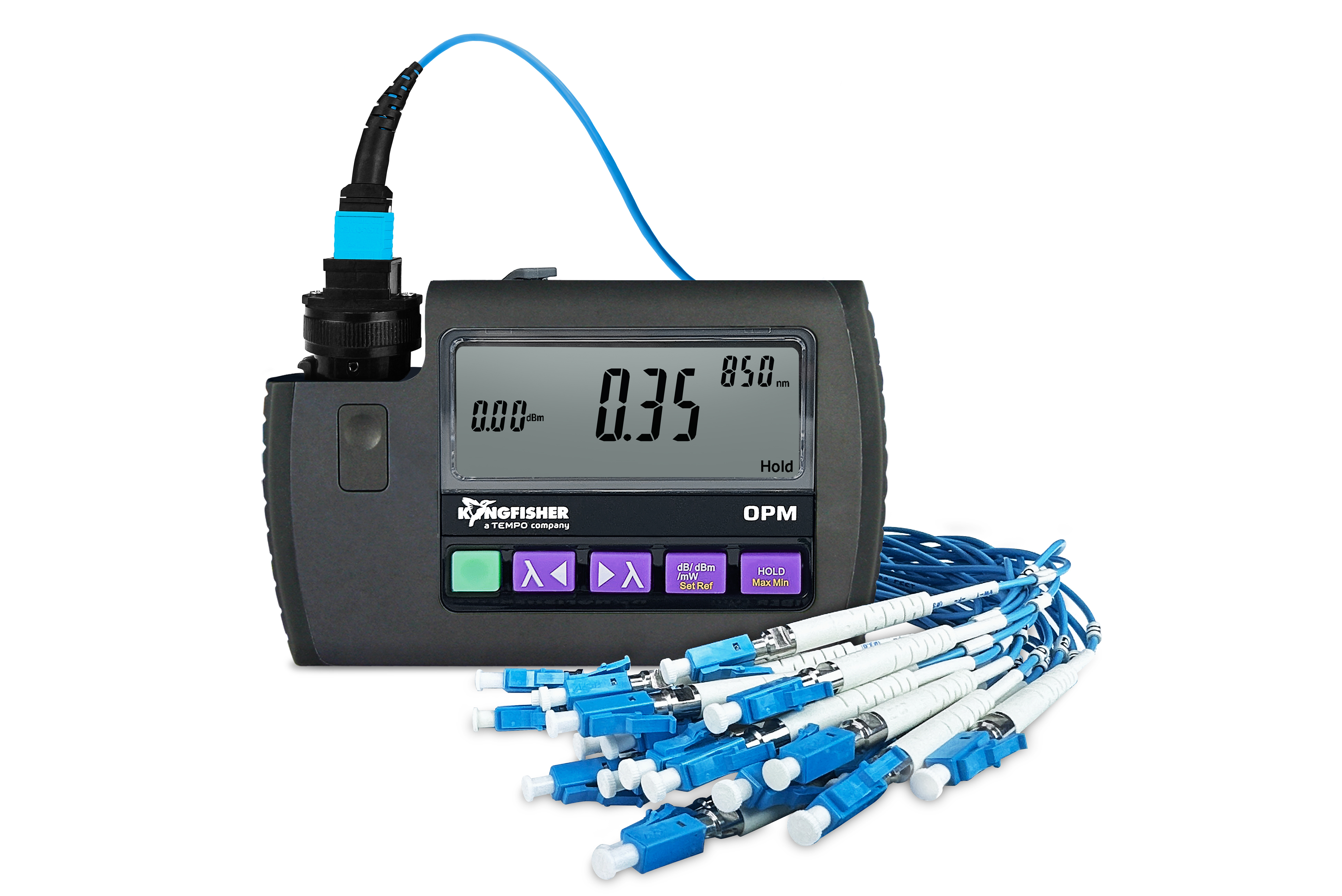

ポケット型光パワーメータ T9600XL-SI5
T9600XL-SI5
シンプルで信頼性の高い、直径5mmの大面積シリコン検出器を搭載したフリースペース／光ファイバ用パワーメータです。
プラスチックファイバ（POF）、PCSファイバ、マルチモードファイバに加え、MMCやMPO（最大72心、12心幅まで）などの多心リボンファイバ測定にも最適です。LCやSCコネクタなど各種光ファイバシステムにも対応し、幅広い用途でご使用いただけます。
- ISO/IEC 17025トレーサブル対応
- 特許取得の低コスト交換式コネクタ
- 変調信号用パワー平均化モード搭載
- 表示ホールド機能および最大値／最小値記録機能搭載
- ファイバ識別用マルチファイバID機能
- 使いやすいTamperLockモード搭載
- コンパクトなハンディタイプで正確なパワー測定、損失測定を実現
- 交換可能な光コネクタ
機能・特長
多種類ファイバ対応
プラスチックファイバ、PCS、マルチモード、MMC、MPO（12～72心、最大12心幅）などのマルチファイバリボンケーブル、ならびにLC／SC等の光ファイバシステムに適しています。高い測定精度と優れた操作性を兼ね備えています。
多心ファイバ個別識別可能
複数のT9800光源と併用することで、マルチファイバID機能により最大12心のファイバを個別に識別できます。
交換可能な光コネクタ
特許取得の低コスト交換式コネクタは、防塵および耐落下設計となっており、一般的なLCタイプなどにも対応しています。
TamperLockモード搭載
TamperLockモードにより、管理者が測定器の設定をロックおよび追跡でき、測定のばらつきを低減し、試験の信頼性およびトレーサビリティを向上させます。
高い信頼性
総合不確かさ仕様は、測定範囲、温度、コネクタ、ファイバ種別の全体をカバーしており、ウォームアップやダーク電流補正なしでも高精度測定が可能です。ISO 17025トレーサブル校正証明書付属
コンパクト、堅牢かつ軽量設計
堅牢な構造を備えており、防湿性能、ラバー製コーナー、紛失防止付きコネクタダストキャップを採用し、硬い床面へ2m以上の高さから落下しても耐えられる設計です。本機は MIL PRF 28800F Class 2 規格に準拠しています。
仕様
| 型番 | T9600XL-SI5 |
|---|---|
| 受光センサ | Si (5 mm) |
| 応答波長範囲(nm) | 350 ~ 1100 |
| 校正波長(nm) | 470, 520, 635, 650, 660, 780, 820, 850, 980 |
| パワーレンジ(dBm) | +5 ~ -50 ( for 470, 520 nm) +5 ~ -60 (for 635 ~ 980 nm) |
| トーン信号検出感度(dBm) | -45 |
| 中間レンジ直線性(dB)※1 | 0.04 |
| 検出器内の応答均一性 | 1% (0.06 dB) |
| 校正確度 | ±2 % (0.09 dB) |
| 波長依存性(dB)※1 | 0.2（±30 nm） |
| 校正有効期限※2 | 3年 |
| 偏波依存性(dB)※1 | < 0.05 |
| 分解能(dB) | 0.01 |
| トーン検出範囲(Hz) | 200 ~ 2500 ± 2 % |
| オートパワーオフ | 選択可能 |
| バッテリー寿命 | 300時間 |
| 電源 | 単4形アルカリ電池（LR03）×2本 |
| 動作温度(℃) | -15～+55 |
| 保管温度(℃) | -25～+70 |
| 湿度 | 0 ～95%、結露なきこと |
| サイズ(mm) | 124 × 81 × 25 |
| 重量(kg) | 0.15 |
| 保証期間 | 3年 |
| メーカー | Tempo communications（旧Kingfisher） |
| 原産国 | オーストラリア |
※2：ISO/IEC 17025
ラインナップ
| 製品画像 | 型番 |
|---|---|
|
T9600XL-SI5 |
