高性能光パワーメータ OPM-200
OPM-200
- フリースペース入力 2 mm InGaAs ディテクタ
- 広い波長範囲 840 ~ 1700 nm
- 広いダイナミックレンジ -80 ~ 8 dBm
- 高速サンプリング 1 MHz
- タッチスクリーンパネル
- USB、イーサネット通信
機能・特長
柔軟性
リモートヘッドオプションを選択することで、最大限の柔軟性を確保できます。作業台に取り付けるためのねじ穴も用意されています。OPM-200 は最大 4 つの検出器を搭載可能です。
タッチスクリーンディスプレイ

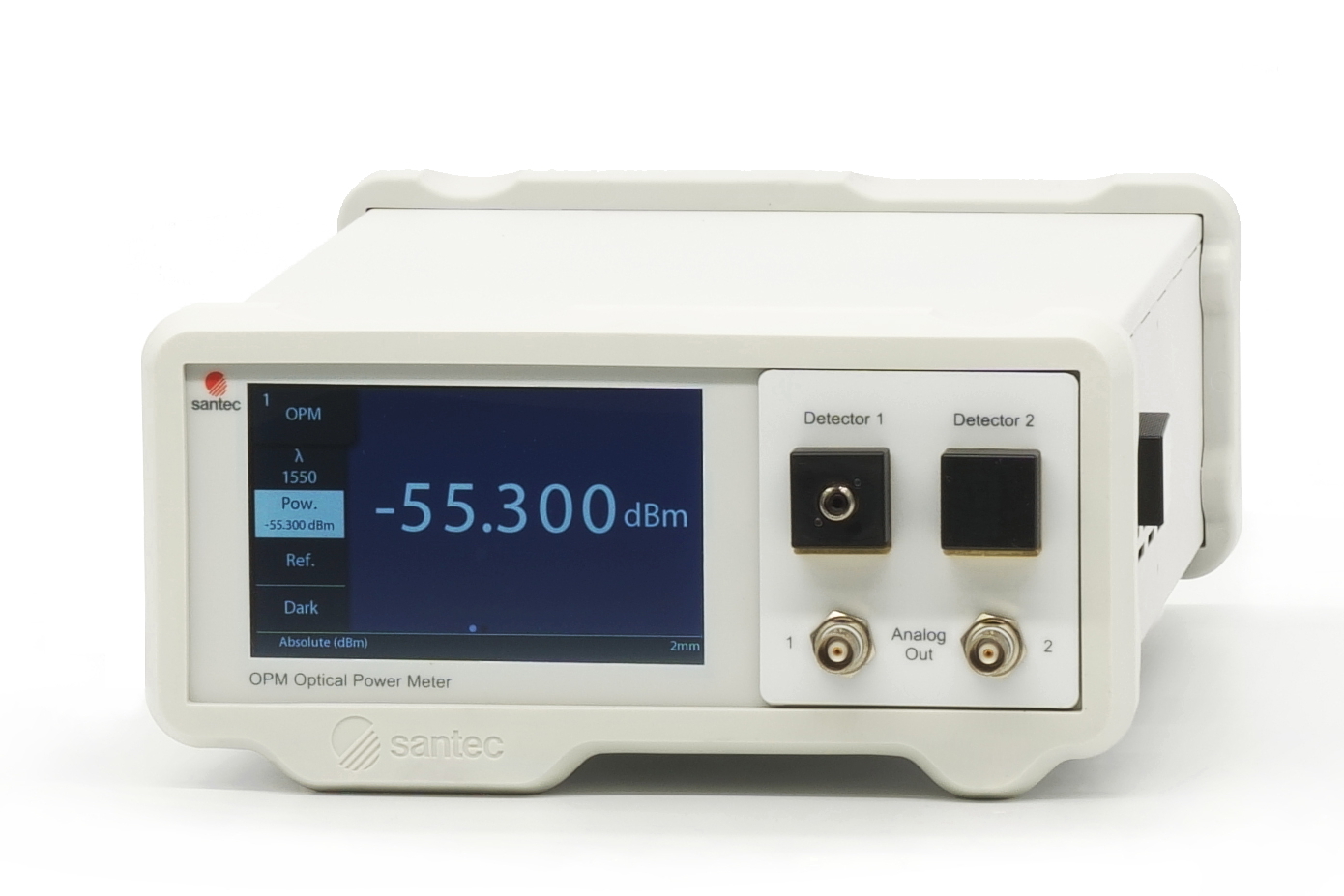

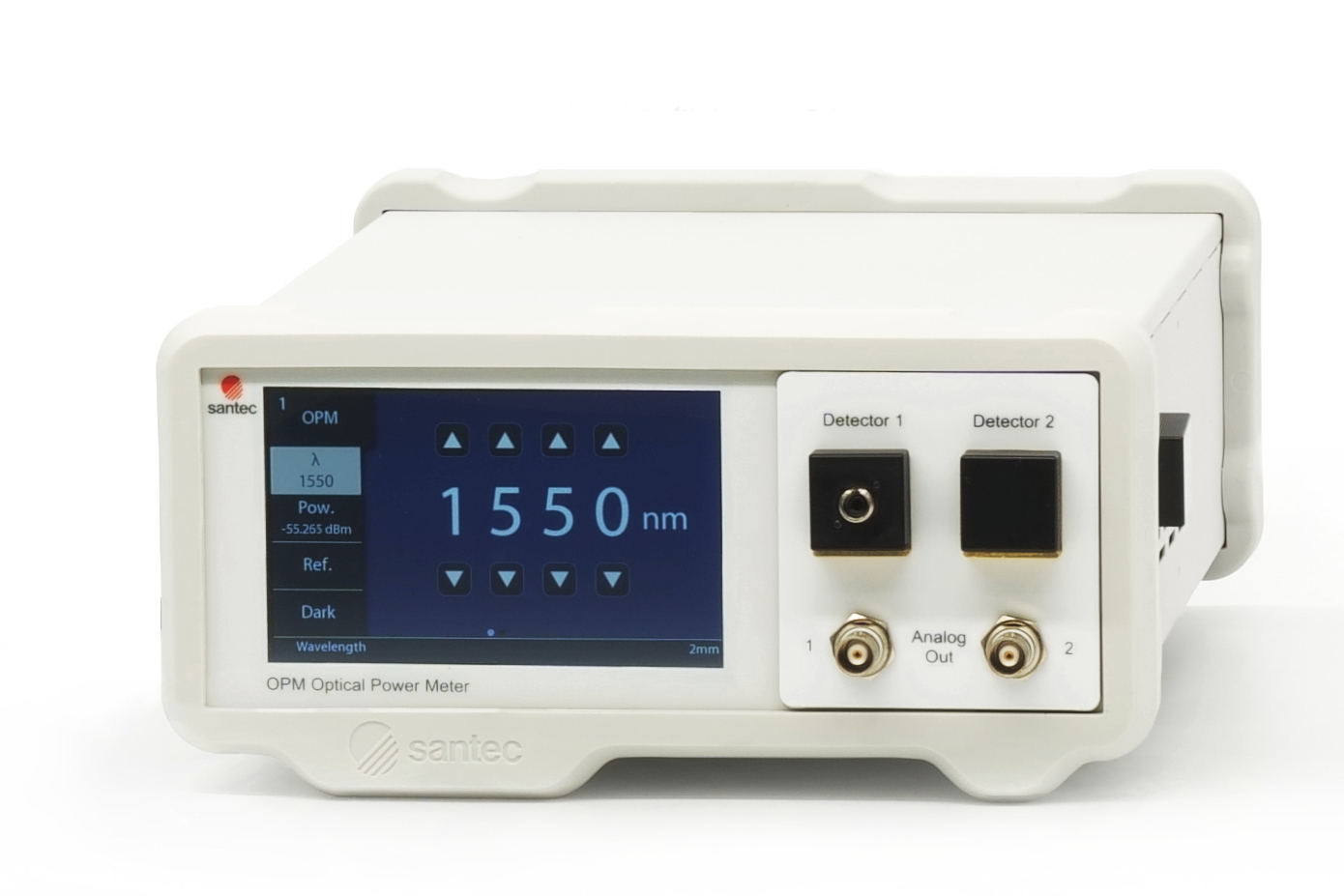

大きく直感的なタッチスクリーンディスプレイにより、測定値を明確に確認でき、波長、平均化時間、最小/最大機能などのパワーメーター設定を簡単に変更できます。
自動測定を簡単に
実現
USB または イーサネット経由で SCPI コマンドによりプログラム可能です。さらに、特許取得済みのSD スライド検出器アダプターを使用することで、自動化がさらに容易になります。
高速測定
1 MHz のサンプリング レートと128,000 ポイントのデータロギングにより、過渡動作をキャプチャし、高速アプリケーションに適用可能です。
仕様
| センサ種 | 2mm InGaAs | 積分球(InGaAs) | ||
|---|---|---|---|---|
| 波長幅(nm) | 850 ~ 1700 | |||
| 測定レンジ(dBm) | 8 ~ -80 | 30 ~ -50 | ||
| 基準条件での偏差※1,2,3 | ±3.7%(840 ~ 1200nm) ±2.7%(1200 ~ 1650nm)※4 |
|||
| パワー分解能(dB) | 0.001 | |||
| 波長分解能(nm) | 1 | |||
| 測定直線性(dB)※1,2 | ±0.03+20 pW(840 ~ 1200nm) | ±0.04+2 nW(840 ~ 1200nm)※6 | ||
| ±0.02+5 pW(1200 ~ 1650nm)※5 | ±0.04+500 pW(1200 ~ 1650nm)※6,7 | |||
| 偏光依存感度 (dB)※2 | 0.015 | |||
| 測定時間 | 50 µs ～ 1 s | |||
| アナログ出力 | 0 ~2.2 V※8 | |||
| データロガー | 検出器ごとに128,000ポイント | |||
| 外部制御 | USB, LAN | |||
| ディスプレイ | 5"タッチスクリーン | |||
| 入力電圧 | 100 ~ 240 V AC, 50 ~ 60 Hz | |||
| 消費電力(VA) | 最大60 | |||
| 本体寸法(cm) | OPM-200：23.5 × 12 × 32.5 | |||
| リモートヘッド検出器寸法(cm) | RD-IN2-OPM-200：8.5 × 5 × 13.3 | RD-INS-OPM-200：6.8 × 8.5 × 13.3 | ||
| リモートヘッド検出器取付穴のねじサイズ | M6 | |||
| 箱寸法 (cm) | 36.5 × 39 × 53 | |||
| 本体重量(kg) | OPM-200：3 | |||
| リモートヘッド検出器重量(kg) | RD-IN2-OPM-200：0.4 | RD-INS-OPM-200：0.6 | ||
| 動作温度(℃) | +5 ~ +40 | |||
| 保管温度(℃) | -40 ~ +70 | |||
| 湿度 (非結露) | 最大 95% RH (+5 ~ +40 °C) | |||
| 標準付属品 | 校正証明書※9、センサキャップ (SD-CAP) 、AC 電源コード、 USB A - USB B ケーブル (1.5m)、 イーサネットケーブル (1.5m) | |||
| オプション付属品 | リモートヘッド検出器およびリモートヘッド検出器ケーブル (1.5m) | |||
| メーカー | Santec California Corporation | |||
| 原産国 | アメリカ | |||
※2 ：環境温度 23 ± 3 ℃、校正から 1 年以内
※3： -10 dBm、CW 光源、光源FWHM < 10 nm、光源の中心波長が OPM-200 設定値から 0.5 nm 以内
※4：1650 nm 以上で ± 3.7%
※5：出力 ≤ 7 dBm の場合、± 0.03 + 20 pW（1650 nm 以上）
※6：出力 ≤ 10 dBm の場合、10 ～ 20 dBm で ± 0.07 dB、20 ～ 30 dBm で ± 0.15 dB
※7：1650 nm 以上で ± 0.04 + 2 nW
※8：最大帯域幅 10 kHz
※9：中にはトレーサビリティ体系図が含まれています
ラインナップ
| 型番 | 検出器の数 | 検出器タイプ | 検出器の数※ | 検出器タイプ ※ | シャーシサイズ |
|---|---|---|---|---|---|
| OPM-200- | 01：1検出器 02：2検出器 03：3検出器 04：4検出器 |
IN2：2mm InGaAs INS：積分球(InGaAs) R：リモートヘッドポート |
01：1検出器 02：2検出器 03：3検出器 04：4検出器 |
IN2：2mm InGaAs INS：積分球(InGaAs) R：リモートヘッドポート |
1H：1Uハーフラック（ディスプレイなし） 2H：2Uハーフラック（ディスプレイあり） |
オプション
リモートヘッドポートラインナップ
スライドアダプターラインナップ
※：ご要望に応じて、さらに多くの検出器用アダプターをご提供可能でございます
| 型番 | 検出器タイプ |
| RD-IN2-OPM-200 | 2 mm InGaAs |
| RD-INS-OPM-200 | 積分球（InGaAs） |
スライドアダプターラインナップ
| 外観 | 型番 | 対応コネクタ |
|---|---|---|
 |
SD-CAP | Cap |
| SD-FC | FC | |
| SD-SC | SC | |
| SD-LC | LC | |
| SD-DLC | デュプレックスLC | |
| SD-TLC | Tri-LC | |
| SD-DCS | デュプレックスCS | |
| SD-DSN | デュプレックスSN | |
| SD-MPO | ユニバーサルMPO | |
| SD-U12 | ユニバーサル1.25mm | |
| SD-U25 | ユニバーサル2.5mm | |
| SD-BSF | Bare single fiber | |
| SD-BFA-BARREL | Barrel for SD-BRF | |
| SD-BRF | Bare ribbon fiber | |
| SD-BRF-BARREL | Barrel for SD-BRF | |
| SD-FH-60 | Fujikura FJ-60 | |
| SD-FHM-12 | Sumitomo FHM-12 | |
| SD-SLED-BARREL | Barrel for SD-SLED-x | |
| SD-ST | ST | |
| SD-E2000 | E2000 | |
| SD-MTRJ | MTRJ | |
| SD-MT | MT | |
| SD-MDC | MDC | |
| SD-MDCMT | MDCMT | |
| SD-MPO-MICRO | Microlatch MPO |
