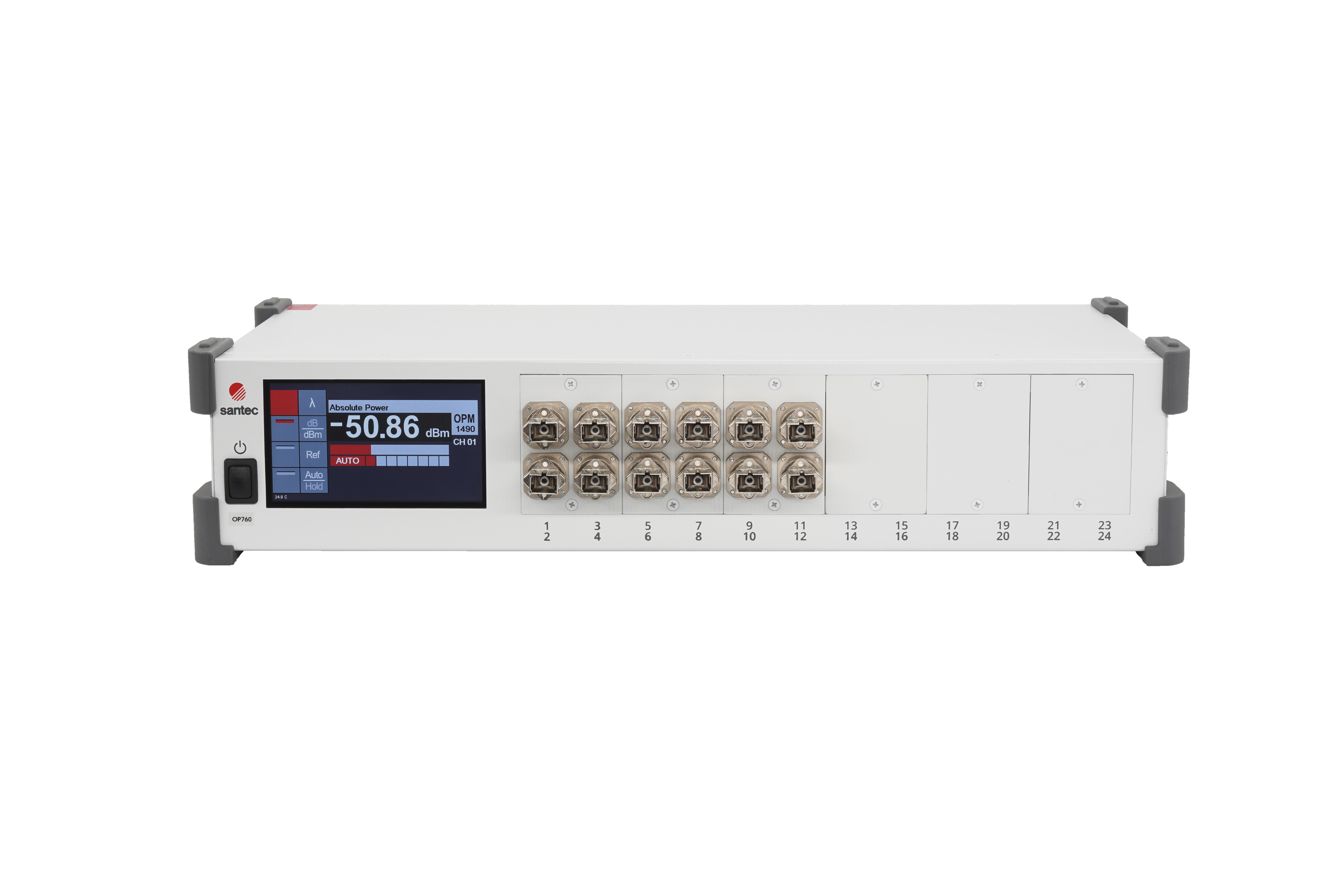

マルチチャンネル光パワーメータ OPM-150
OPM-150
- 最大80サンプル/秒でデータ取得
- 30ミリ秒で高い応答性で一括測定
- チャンネルごとに波長設定が可能
- 交換式アダプタで、各種コネクタに対応
- 研磨種(PC, APC) を問わない受光構造
- フルカラータッチスクリーンで操作性が向上
- 通信制御用USBポート、LANポートを装備
機能・特長
最大80サンプル/秒でデータ取得
蓄積モード使用時。蓄積モードは、一定時間測定を行った後にデータを出力します。
高い応答性で多チャンネル一括測定
USB インターフェイスを介して最大 24 チャネルすべてに対して 30ミリ秒を超える一括高速測定を実現できます。自動化およびアライメントの目的で応答性の高い測定を可能にします。

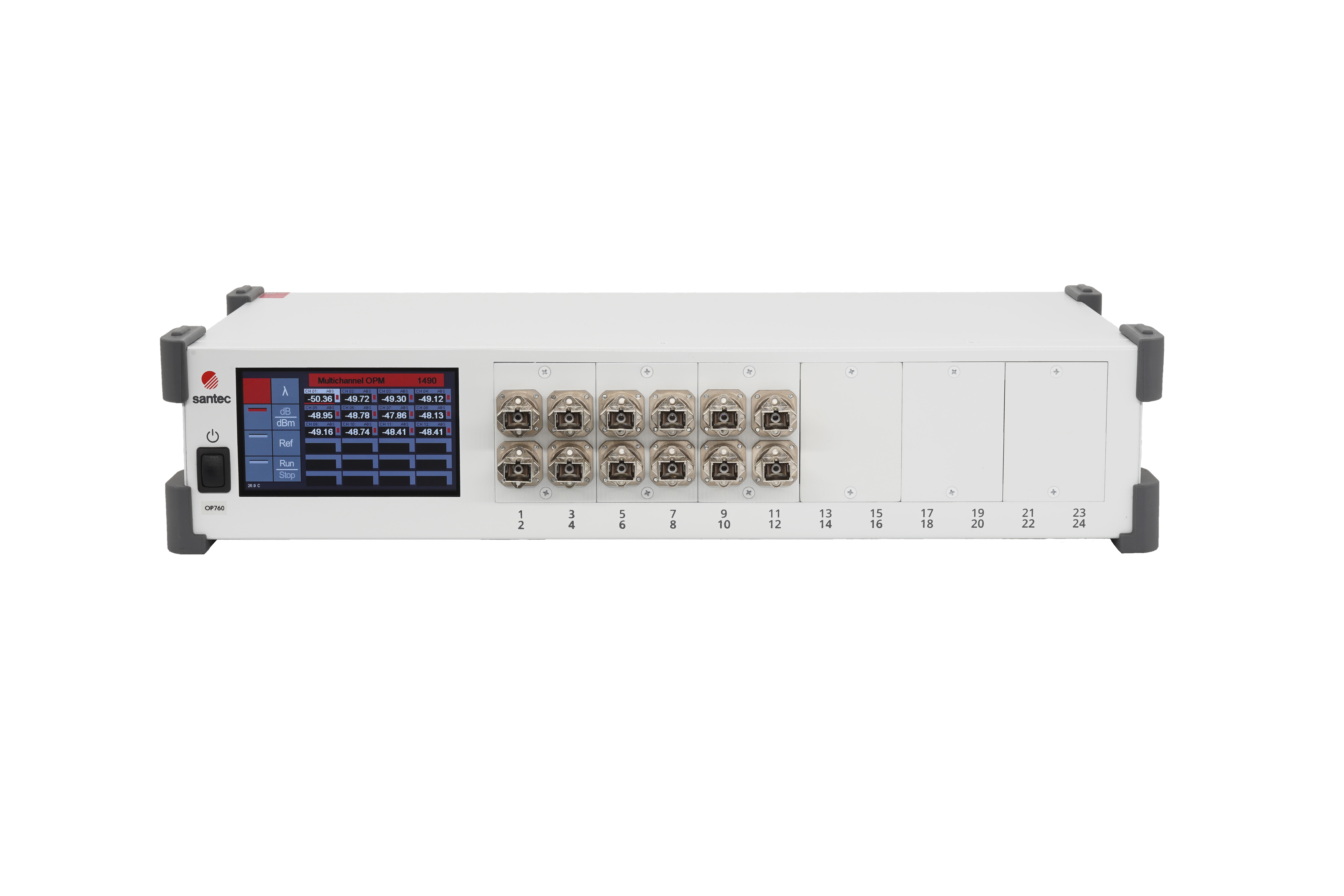

全チャンネルの光パワーを同時に画面表示します

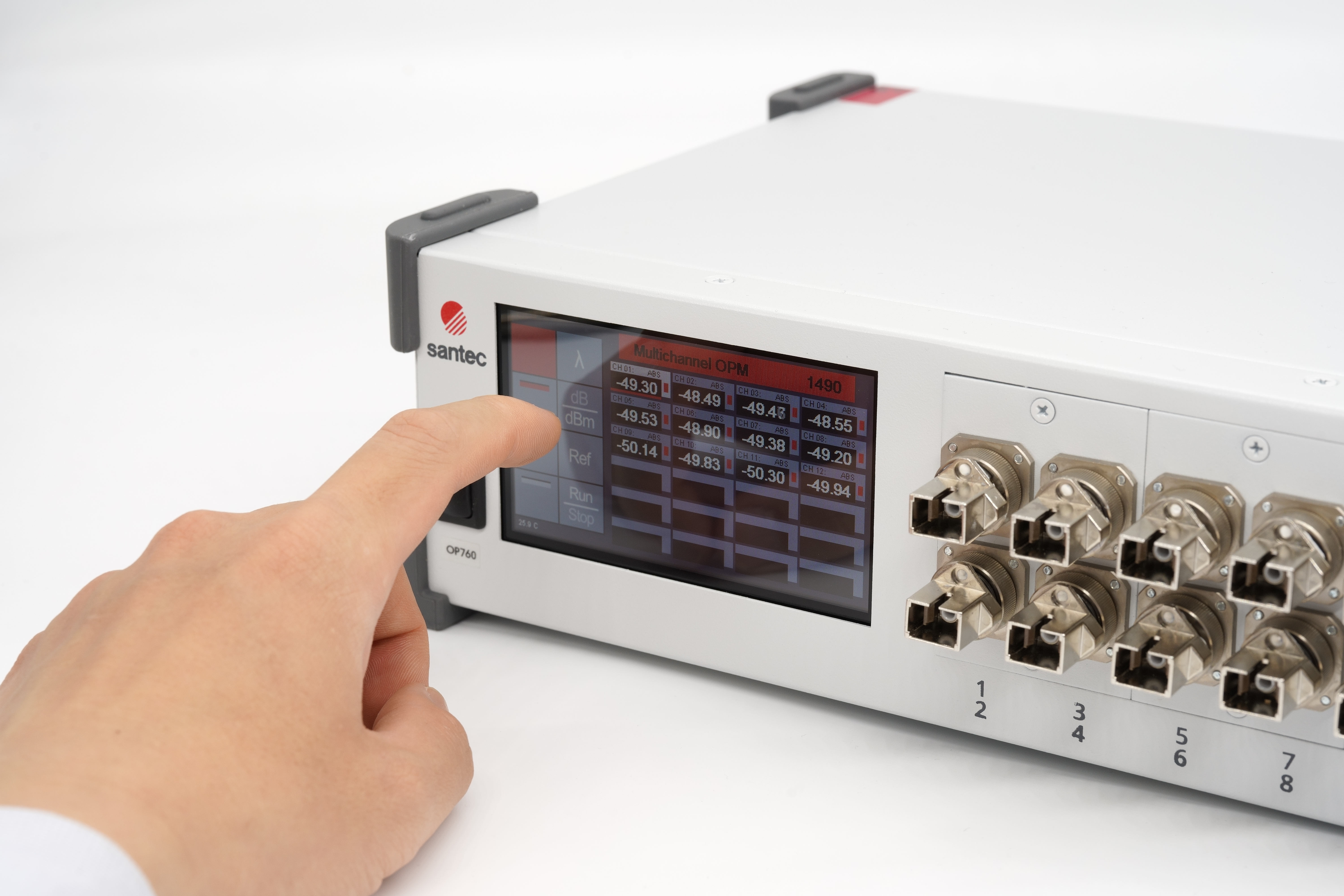

フルカラータッチスクリーンで操作性が向上しました。
通信制御用USBポート、LANポートを装備
USBの他、イーサネットを内蔵。ネットワーク経由での制御が可能です。専用ソフトウェアや自社構築ソフトウェアでの運用に適しています。
双測定モード
多チャンネルおよび単チャンネルのモードでリアルタイム測定は可能です。
仕様
| センサ種 | 1mm InGaAs | 3mm InGaAs | 5mm InGaAs | 10mm InGaAs |
2mm HP InGaAs |
3mm Silicon | 10mm Silicon |
|---|---|---|---|---|---|---|---|
| 波長幅(nm) | 850 ~ 1650 | 400 ~ 1100 | |||||
| 標準選択可能波長(nm)※1 | 850, 980, 1300, 1310, 1490, 1550, 1625 | 480,630,650, 850, 980,1080 | |||||
| 測定レンジ(dBm) | 6 ~ -72 | 3 ~ -72 | 0 ~ -65 | 0 ~ -55 | 27 ~ -40 | 0 ~ -65 | 3 ~ -50 |
| 絶対確度※2 | ± 0.25dB |
||||||
| パワー分解能(dB) | 0.001 | ||||||
| 測定直線性(dB)※3,4 | ± 0.02(< 10dB) | ||||||
| ± 0.05(> 10dB) | |||||||
| 測定時間(ms) | 12.5 | ||||||
| 外部制御 | USB, LAN | ||||||
| ディスプレイ | 4.3"タッチスクリーン | ||||||
| 電源入力 | 90 ~ 264 V AC, 47 ~ 63 Hz | ||||||
| 電源出力 | 18V DC, 5A | ||||||
| 消費電力(VA) | 最大36 | ||||||
| 最大チャンネル数 | 2F：24チャンネル | ||||||
| 2H：4チャンネル | |||||||
| 本体寸法(cm) | 2F : 43 x 8.8 x 22.9 | ||||||
| 2H : 22.2 x 8.8 x 32.5 | |||||||
| 動作温度(℃) | +5 ~ +40 | ||||||
| 湿度 (非結露) | 最大 95% RH (+5 ~ +40 °C) | ||||||
| 標準付属品 | 校正証明書※5、電源コード、18V AC/DC 電源、 USB A - USB B ケーブル | ||||||
| メーカー | Santec California Corporation | ||||||
| 原産国 | アメリカ | ||||||
※2：NIST基準による波長校正において
※3：InGaAs 検出器での測定値: 1490nm で 1mm は 3 ～ -65 dBm、3mm は 0 ～ -65 dBm、5mm は 0 ～ -55 dBm、10mm は 0 ～ -45 dBm
※4： Silicon検出器での測定値: 980 nm で3mmは 0 ～ -55 dBm
※5：中にはトレーサビリティ体系図が含まれています
ラインナップ
| 型番 | チャンネル数 | 検出器タイプ | シャーシサイズ |
|---|---|---|---|
| OPM-150- | 01：1チャンネル 04：4チャンネル 08：8チャンネル 12：12チャンネル 16：16チャンネル 24：24チャンネル |
IN1：1mm InGaAs IN3：3mm InGaAs SI3：3mm Silicon INE1：1mm延長InGaAs IN5：5mm InGaAs IN10：10mmInGaAs S10：10mm Silicon HPIN2：高出力2mm InGaAs R：リモートヘッドポート |
2H：2Uハーフラック 2F：2Uフルラック |
