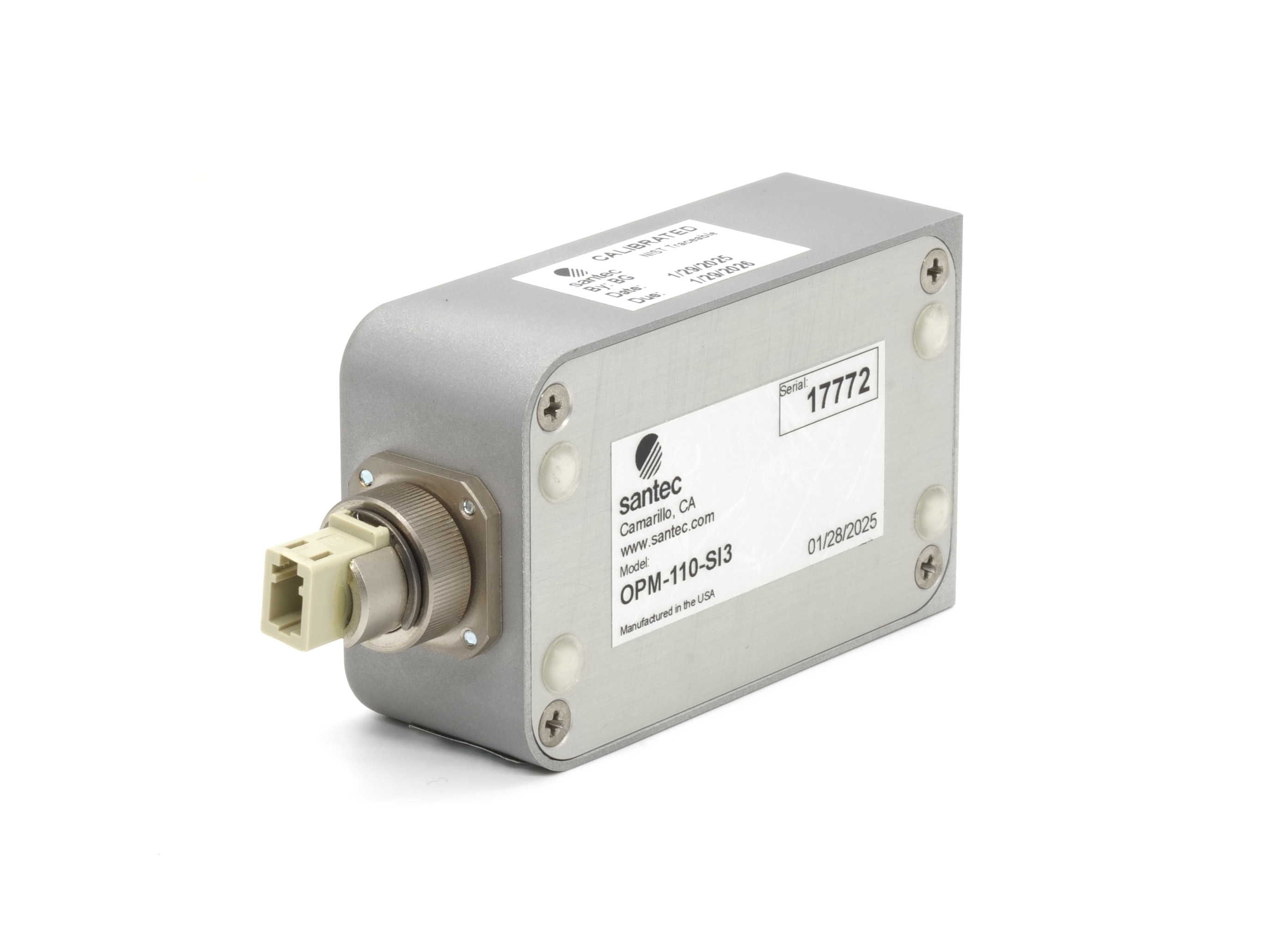

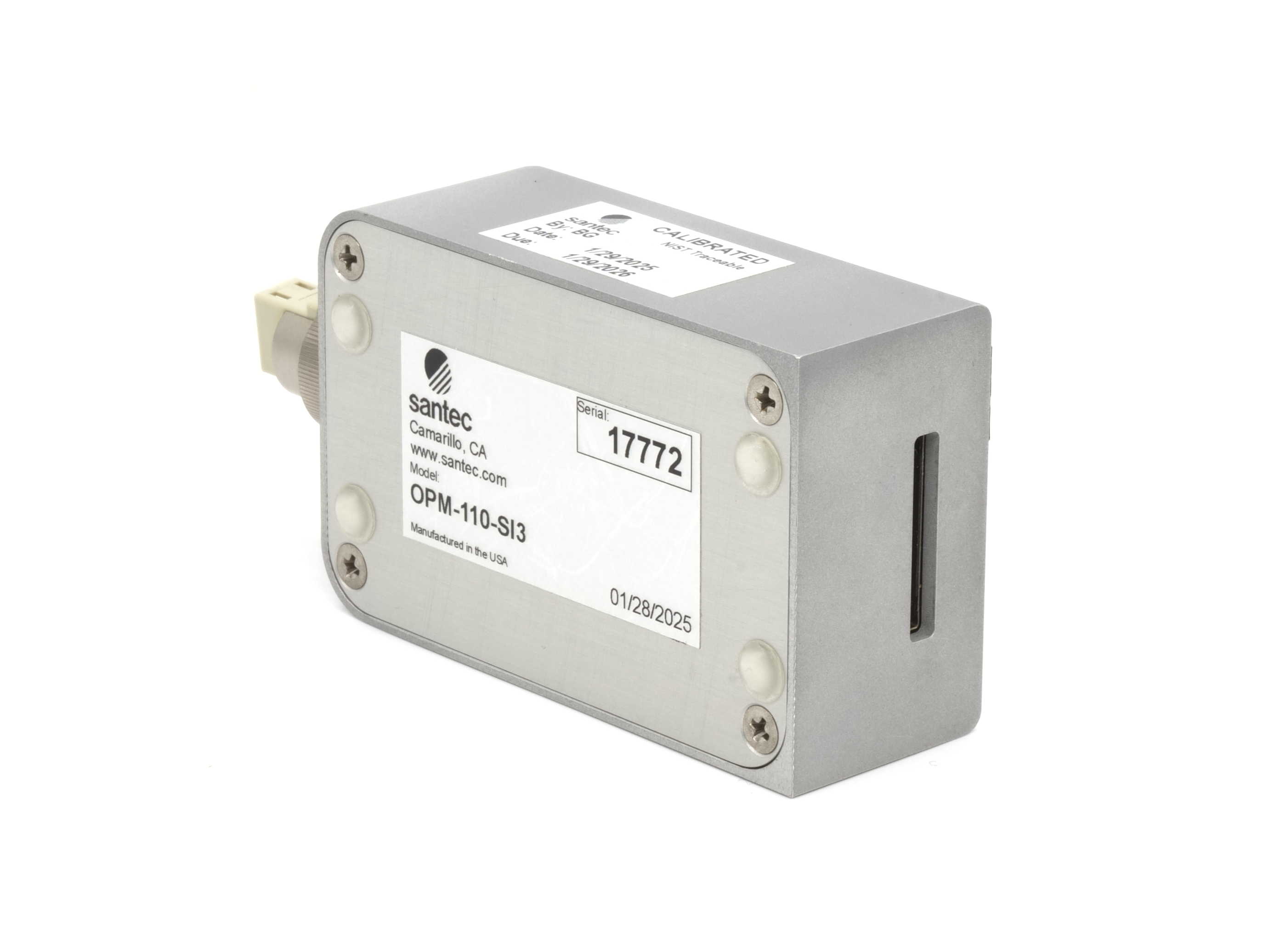

USB光パワーメータ OPM-110
OPM-110
絶対光パワーや挿入損失(IL)を高精度測定出し、SCやLC,FCといった標準コネクタで終端された光ファイバの測定に最適です。
広面積(5mm以上)検出器を選択頂くと、MPOのような多心コネクタの測定も対応可能です。
- 電源供給および通信を小型USBで行う
- ソフトウェアと組み合わせて使用することで絶対光パワーの測定が可能
- 50msのサンプリング時間
- 検出器の種類(SiまたはInGaAs)およびサイズ(1,3,5,10mm)を選択可能

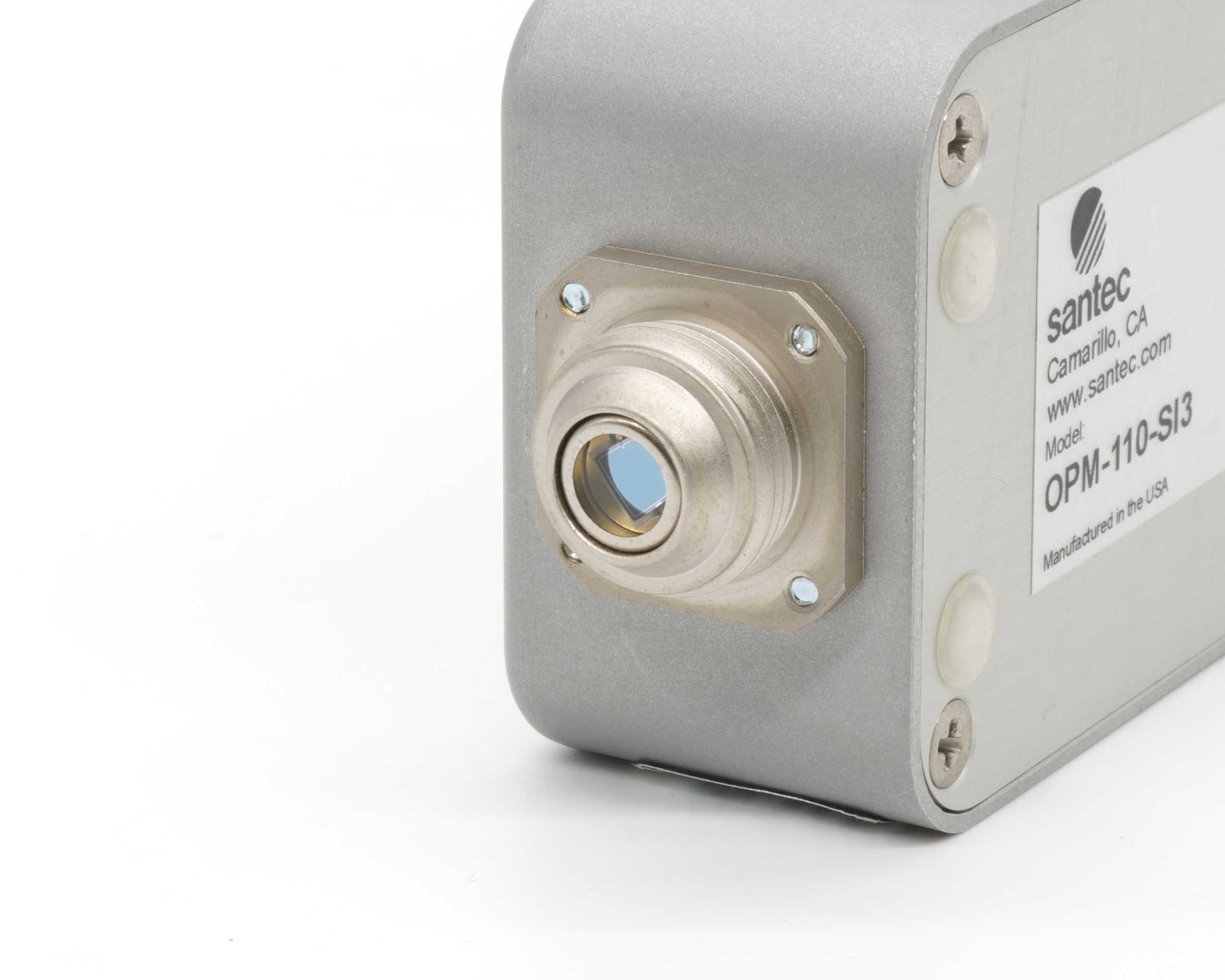

- マグネットインターフェース付きアダプタでクイックチェンジが可能
機能・特長
ソフトウェア
| ソフトウェアと組み合わせて使用することで、この自立型パワーメータは挿入損失（Insertion Loss, IL）および絶対光パワーの測定が可能。さらに カスタムソフトウェアアプリケーションの作成に利用できるDLLも提供されています。 |  |
多様な検出器
種類は Si または InGaAs から、サイズは 1，3，5，10mmをご用意しています。
迅速なアライメント調整
50m秒のサンプリング時間により、リアルタイムで光パワーを監視し、自動化における迅速なアライメント調整が可能になります。
外部電源不要
USBで動作と給電をし、コンピューターへ1本の接続で光パワーの測定が出来ます。
小型設計
小型設計により限られたスペースでも使用が可能です。
仕様
| センサ種 | 1mm InGaAs |
2mm InGaAs HP |
3mm InGaAs |
5mm InGaAs |
10mm InGaAs |
3mm Silicon |
|---|---|---|---|---|---|---|
| 波長範囲 (nm) | 850 ~ 1650 | 400 ~ 1100 | ||||
| パワー範囲 (dBm) | 6 ~ -72 | 27 ~ -45 | 3 ~ -72 | 0 ~ -65 | 0 ~ -55 | 0 ~ -65 |
| 総合誤差 ※1 | ± 0.25dB |
|||||
| パワー分解能 (dB) | 0.001 | |||||
| 直線性 (dB) ※2，3 | ± 0.02(< 10dB) | |||||
| ± 0.05(> 10dB) | ||||||
| サンプリング時間 | 50ms | |||||
| リモートインターフェース | USB | |||||
| 入力電圧 | 5 V DC | |||||
| 消費電力 (VA) | 0.5 maximum | |||||
| 動作環境温度 (℃) | 5 ~ 40 | |||||
| 湿度 (％) : 結露なきこと | 最大90RH | |||||
| メーカー | Santec Corporation | |||||
| 原産国 | アメリカ | |||||
※2：InGaAsで1490 nmにおいて測定【1 mmでは 3 ～ -65 dBm・2 mm HPでは 17 ～ -35 dBm・3 mmでは 0 ～ -65 dBm・5 mmでは 0 ～ -55 dBm・10 mmでは 0 ～ -45 dBm】
※3：Siで980 nmにおいて測定【3 mmでは 0 ～ -55 dBm】
ラインナップ
| 型番 | 検出器種類 |
|---|---|
| OPM-110-IN1 | 1mm InGaAs |
| OPM-110-IN3 | 3mm InGaAs |
| OPM-110-SI3 | 3mm Sillicon |
| OPM-110-IN5 | 5mm InGaAs |
| OPM-110-IN10 | 10mm InGaAs |
| OPM-110-S10 | 10mm Sillicon |
| OPM-110-HPIN2 | High Power 2mm InGaAs |
| OPM-110-INE1 | 1mm Extended InGaAs |
オプション
| 型番 | 説明 |
|---|---|
| AD-125 | ユニバーサル1.25mmアダプタ |
| AD-125LX | ユニバーサル1.25mm（LX・MU互換）アダプタ |
| AD-16 | ユニバーサル1.6mmアダプタ |
| AD-20 | ユニバーサル2.0mmアダプタ |
| AD-25 | ユニバーサル2.5mmアダプタ |
| AD-E2 | E2000アダプタ |
| AD-FC | FCアダプタ |
| AD-LC | LCアダプタ |
| AD-MTRJ | MTRJアダプタ |
| AD-MU | MUアダプタ |
| AD-SC | SCアダプタ |
| AD-SMA | SMA905アダプタ |
| AD-SPHR-125 | ユニバーサル1.25mm 積分球用アダプタ |
| AD-SPHR-25 | ユニバーサル2.5mm 積分球用アダプタ |
| AD-SPHR-BFA | ベアファイバ 積分球用アダプタ |
| AD-SPHR-CS | CS 積分球用アダプタ |
| AD-SPHR-DLC | デュプレックスLC 積分球用アダプタ |
| AD-SPHR-FC | FC 積分球用アダプタ |
| AD-SPHR-LC | LC 積分球用アダプタ |
| AD-SPHR-MDC | MDC 積分球用アダプタ |
| AD-SPHR-MDC-JR | MDCジュニア 積分球用アダプタ |
| AD-SPHR-MT | MT 積分球用アダプタ |
| AD-SPHR-MTP | MTP/MPO 積分球用アダプタ |
| AD-SPHR-MTP-16 | MTP/MPO（16ファイバ）オフセットキー 積分球用アダプタ |
| AD-SPHR-SC | SC 積分球用アダプタ |
| AD-SPHR-SN | SN 積分球用アダプタ |
| AD-ST | STアダプタ |
| AD-VL | Versalinkアダプタ |
| AD-LA-125 | ユニバーサル1.25mmE2000大面積アダプタ |
| AD-LA-25 | ユニバーサル2.5mm大面積アダプタ |
| AD-LA-E2 | E2000大面積アダプタ |
| AD-LA-LC | LC大面積アダプタ |
| AD-LA-MDC | MDC大面積アダプタ |
| AD-LA-MT | MT大面積アダプタ |
| AD-LA-MTP | MTP大面積アダプタ |
| AD-LA-SC | SC大面積アダプタ |
| OP-BFA | お問い合わせ |
