MA500
MA500
偏光モードフィールド径(MFD)および実効断面積(Aeff)の測定システムです。
優れたダイナミックレンジと高解像度スキャン光学系を備え、大有効断面積および高NAシングルモードファイバの測定に特化して設計されています。
- IEC基準試験法を用いたMFD測定広角スキャナを搭載し、分散補償（DC）ファイバなどの小MFDファイバから、超大有効断面積ファイバ（ULEAF）に適した高解像度スキャンまで、幅広い種類のファイバを測定できます。
- 光源オプションにより、光源を柔軟に選択できます。
機能・特長
ソリッドステート構造
安定性、精度、信頼性に優れています。
MFD用ファーフィールドスキャナ
小型MFDと超大面積ファイバー（ULEAF）の両方に対応します。
柔軟な光源構成
内蔵レーザー、外部光源、固定波長、可変波長などのオプションがあります。
制御ソフトウェア
ユーザーによる自動高速測定のプログラミングが可能です。
仕様
| 型番 | MA500 | |
|---|---|---|
| MFD | Aeff | |
| 光源 | DFBレーザー | |
| 測定波長(nm)※1 | 1550 | |
| 角度スキャンステップ増分(°) | 0.0025 | |
| ファーフィールドスキャン範囲(°) | ± 50 | |
| 検出器 | 空間フィルタリングされた小面積InGaAs PINダイオードとDSPロックインアンプ | |
| ダイナミックレンジ(dB) | > 80※3 | |
| 絶対精度/不確実性(％)※2 | < 2 | < 4 |
| 再現性(μm)※5 | < 0.05 | < 1 |
| 測定時間(秒) | 60※4 | |
| ファイバインターフェース 発信 | ベアファイバアダプタまたはクリップ付きベアファイバ(オプション) | |
| ファイバインターフェース 受信 | クリップ付きベアファイバ | |
| 動作温度(℃) | 15～30, 0～70 % RH (結露なき事) | |
| 保管温度(℃) | 0～55, 0～70 % RH (結露なき事) | |
| 寸法(cm) | 43 x 30 x 49 | |
| 重量(kg) | 約30 | |
| 電圧(VAC) | 90/110/220/240 VAC | |
| 周波数(Hz) | 50/60 | |
| 電力(VA) | 350 | |
| 適合規格 | IEC-60793-1-43, IEC-60793-1-45, IEC-TR-62284, ITU G650.1 | |
| メーカー | PFO Instruments | |
| 原産国 | イギリス | |
※2：精度/不確かさは、NPL標準器で直接校正された場合に示されます。現パでトランスファー標準器が使用されている場合は、精度/不確かさは再校正時に計算される
拡張不確かさ原理に基づきます。
※3：レーザー出力が13dBm(20mW)を超える場合
※4：ファーフィールド測定に関するIEC推奨に従った標準的な±20°スキャン
※5：20回の測定に基づく典型的な1シグマ標準偏差
ラインナップ
| 型番 | 外観 |
|---|---|

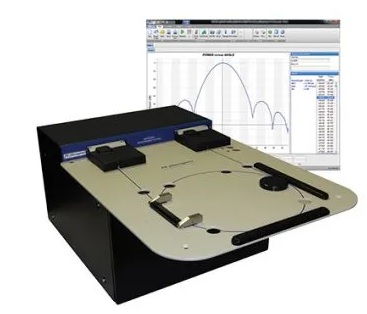

| MA500 |  |
