コンパクト・光コネクタ端面3次元形状測定器
サナミニ

サナミニ

コンパクトな本体ながら、端面の3次元形状解析ができます。
オートセンター機能で操作も簡単です。

3次元形状測定器でありながらポータブル
ケーブルはUSB一本のみ
オートセンター機能
1.5秒の高速測定
被服前のファイバーやフェルールも測定できる
PC/APCの切り替えはワンタッチ
豊富なフィクスチャ・ラインナップ

機能・特長
仕様
ラインナップ
導入までの流れ

機能・特長

コンパクトで軽い本体

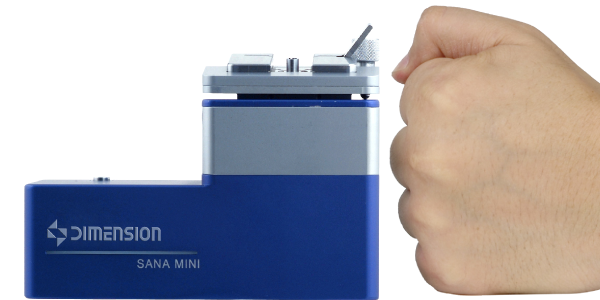

片手に乗るサイズ（12cm×5.3cm×8cm）、800gの軽い本体です。ケーブルはUSB接続一本でOK。データ転送と電源供給を兼ねており、別の電源ケーブルは不要です。

操作しやすい本体形状

コネクタを差す部分と焦点合わせのつまみが、どちらも本体上部に位置しているため操作しやすい形状です。
上位機種のサナ2と同等の操作性にしており、どちらも同じように操作できます。
サナミニもサナ2もオートセンター機能を有しています。サナミニは、フィクスチャを押すだけでPC研磨とAPC研磨の切り替えが簡単にできます。

様々なコネクタに対応

Φ2.5mm用とΦ1.25mm用のフィクスチャを標準付属しています。FC、SC、LC、MUをはじめ、多くのコネクタに対応します。
フィクスチャの片側を押し込むと斜めになり、APC研磨に対応します。切り替えはワンタッチでとても簡単です。

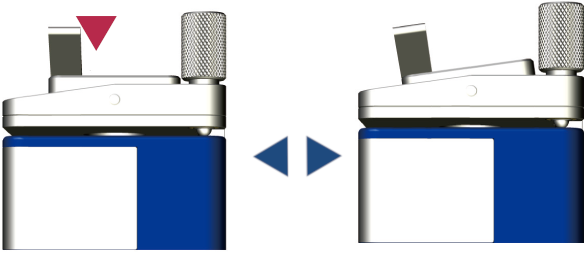

PC研磨（左）の固定具の上部（赤い▼）を押し込むと、APC研磨（右）に対応します。

高い操作性と高度な3D画像を両立

測定結果からコネクタ端面の3D形状解析を描き出します。実物に近いイメージのため、3D形状解析をもとに端面の状況を分析できます。3D形状解析だけでなく、凹凸図（画像中央、青色）や、2方向からの線状図（画像中央下）があり、分析に活用できます。検査レポートやデータは、分析や検証しやすい形式に自動で生成します。

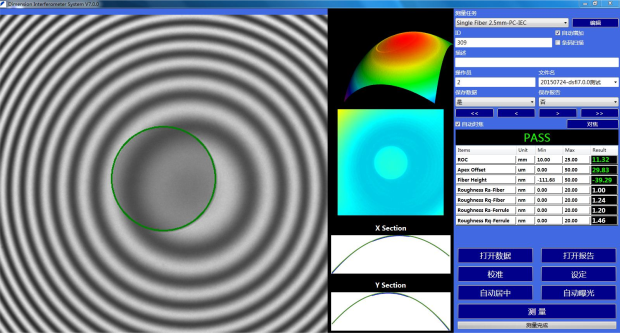

ソフトウェア画面イメージ。端面のリアルタイム干渉縞画像（左）、3D形状解析（中央上）の他、凹凸図（中央、青色）、線状図（中央下、X軸/Y軸方向）を表示。

高い検査性能

正確な測定能力と光ファイバー端面の3D画像の高い再現性を持っています。テルコーディア規格に沿った、正確で信頼性の高い形状解析が可能です。

仕様

型番		SANA MINI
曲率半径/ROC	レンジ(mm)	3~フラット
	再現性(挿抜なし)	±0.1%
	再現性(挿抜あり)	±0.2%
頂点ズレ/Apex Offset(μm)	レンジ	0~200
	再現性(挿抜なし)	±0.5
	再現性(挿抜あり)	±1.5
ファイバ突き出し・凹み量*/Fiber Height(μm)	レンジ	±160
	再現性(挿抜なし)	±1
	再現性(挿抜あり)	±2
APC角度測定(°)	レンジ	0(PC)または8(APC)
	再現性(挿抜なし)	±0.02
	再現性(挿抜あり)	±0.03
測定時間(秒)		1.5
光源		赤色LED
対応コネクタ		Φ2.5mm用フィクスチャ：FC/PC、SC/PC、ST/PC、E2000/PC、DIN、FC/APC、SC/APC Φ1.25mm用フィクスチャ：LC/PC、MU/PC、LC/APC
サイズ(mm)		120×53×80
重量(kg)		0.8
メーカー		Dimension Technology
原産国		中国

*: 再現性は、コネクタの挿抜なし、ありの各々で測定を50回繰り返した場合の標準偏差（1シグマ値）です。

ラインナップ

品名・型番	外観
サナミニ（SANA MINI）

・上位機種のサナ2 もございます。
・他の製品については、端面3次元形状測定器・比較表をご覧ください。

導入までの流れ

お問い合わせ
お見積依頼

お問い合わせフォームもしくはお電話で受け付けしております。ぜひご相談ください。

製品お見積のご案内

お客様のご要望に合わせて、当社で取り扱っている製品情報およびお見積のご案内をいたします。

ご注文

ご注文書をメールまたはFAXにてお送りください。

請求・お支払い

担当者より請求書をメール送信致します。注文内容に間違いがないかご確認いただき、お支払い手続きをお願い致します。ご入金を確認後手配を進めます。

納期連絡・発送

納期が分かり次第ご連絡致します。在庫のない場合は、取り寄せとなるため、納品まで2週間～1か月程度かかる可能性があります。

製品のお届け

万が一、お届けした製品に欠陥があった場合やご注文内容と異なっていた場合には、製品到着後恐れ入りますが7日以内にご連絡ください。

コンパクト・光コネクタ端面3次元形状測定器サナミニ
