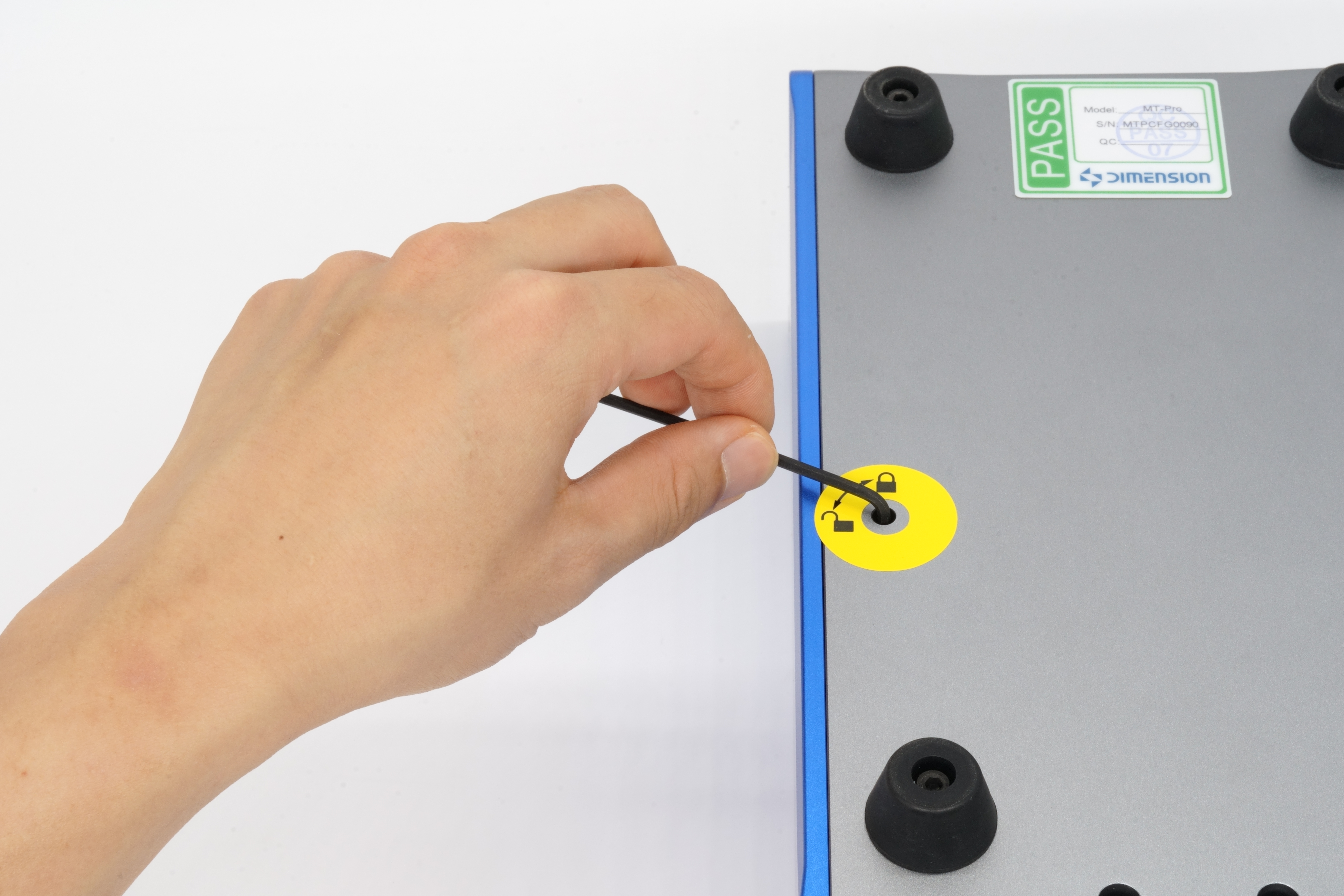

輸送中に内部モジュールが移動して測定結果に誤差を生じるのを防ぐため、レンチで内部モジュールを固定できる機能が設けられています。

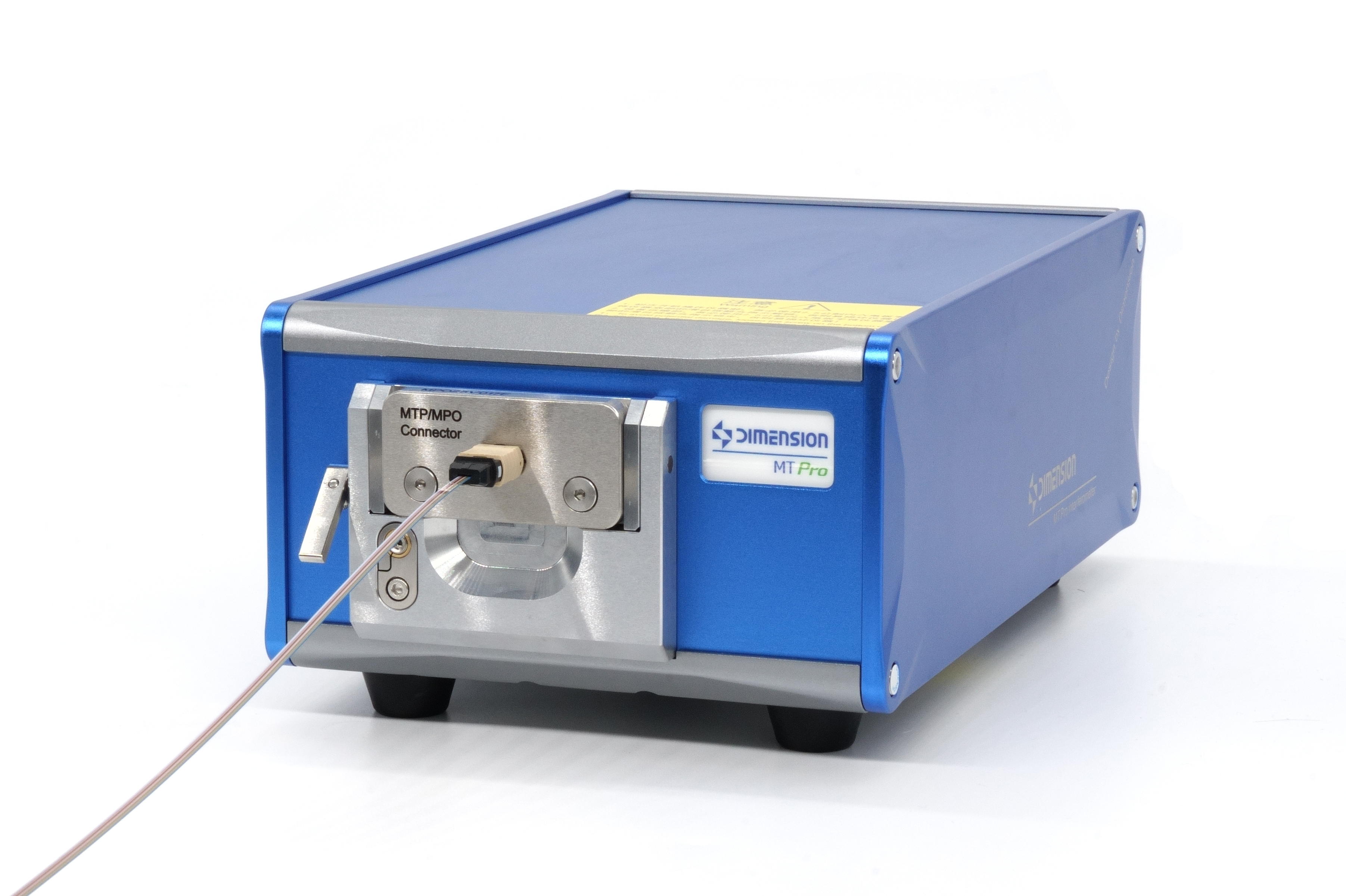

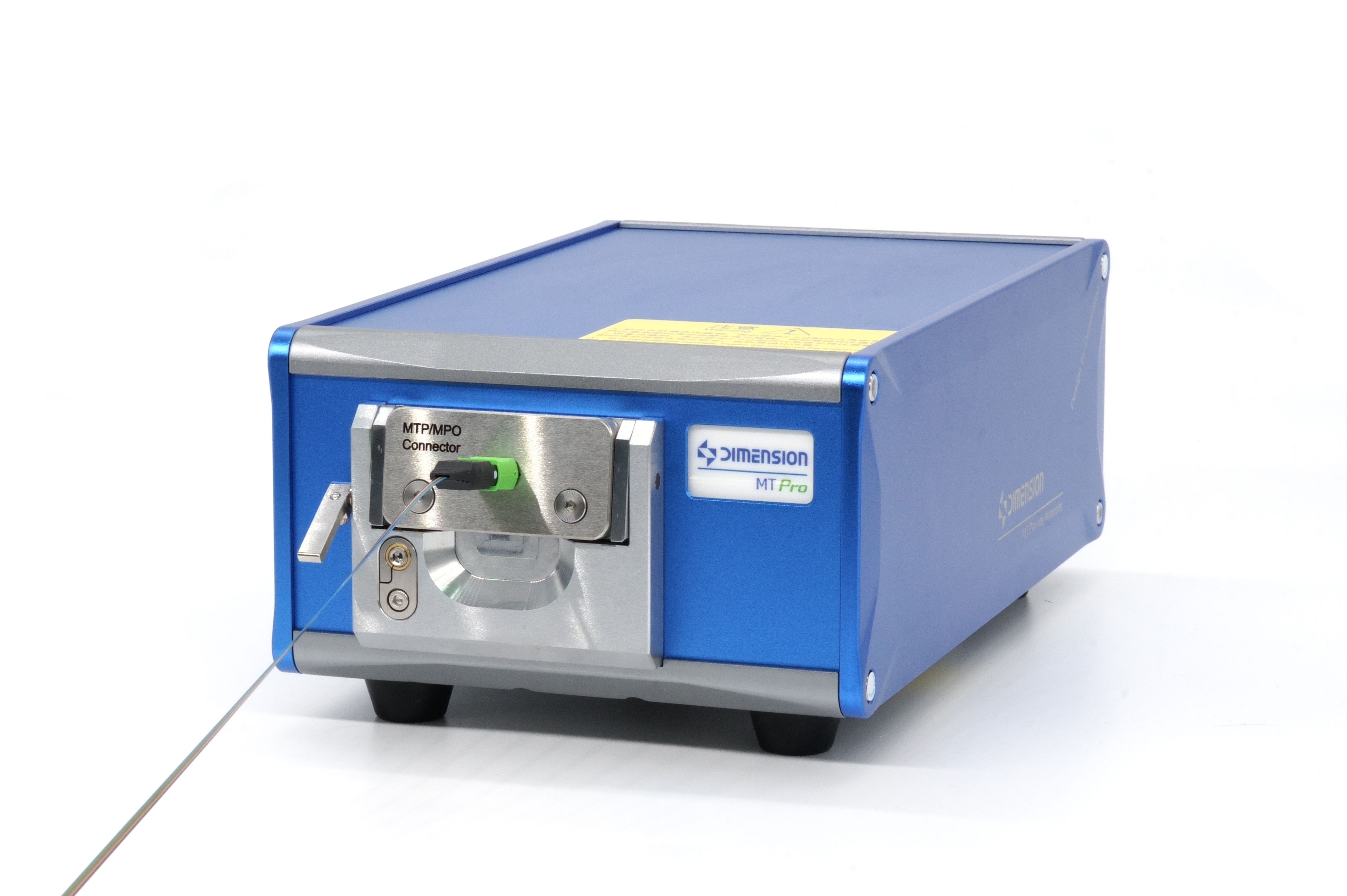

単心/多心両用端面3次元形状測定器
MTプロ
MTプロ
単心はもちろん、多心MTにも対応。
高速かつ正確な端面の3D形状測定を実現しました。
高速かつ正確な端面の3D形状測定を実現しました。
-
1.5μmの高分解能
-
単心で0.5秒、12心で5秒の高速測定
-
オートフォーカス・自動測定機能搭載
-
単心と72心までの多心の測定を両立
-
4.3mm×3.3mmの広視野により16心MTにも対応
- PC（0°）とAPC（8°）の高速切り替え
機能・特長
1.5μmの高分解能
最新の光学システムを用いているため、光ファイバコネクタ端面の細部や形状を正確に再現できます。生データの正確性が高く、信頼性のある3D解析結果が得られます。
高い正確性
0.1nmのレーザー干渉で基準値合わせ（キャリブレーション）するため、高い正確性と一貫性があります。MT/MPOの測定において、曲率半径(ROC)、ファイバ突き出し量、コアの凹み量等、頂点ズレ、各要素の確かな測定ができます。
特殊なMTフェルールフィクスチャ
特殊な形状のMTフェルール用フィクスチャは、メーカーが特許を有しています。
MTフェルール用フィクスチャは、様々な多心MTに対応しています。4心、8心、12心、16心、24心、32心、48心、72心に対応。一つのフィクスチャですべての多心MTが検査できます。
フェルールの角度測定についても正確で高い再現性があります。
フィクスチャは、耐久性が高く長寿命。検査対象コネクタのピン穴を傷めにくい構造です。
高い再現性を生かし、研磨用冶具の正確性分析にもお役立ていただけます。

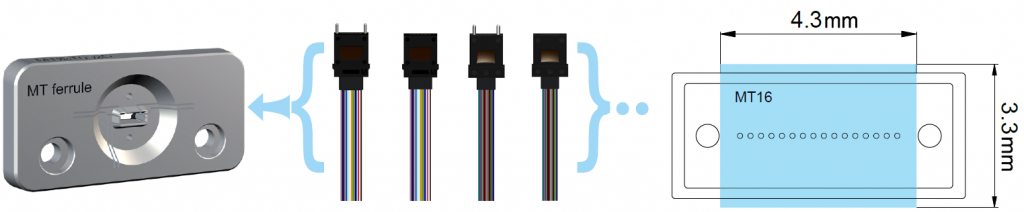

MTフェルール用フィクスチャは、16心MT、12心MTにも対応。4.3mm×3.3mmの広視野で16心MTもカバーします。

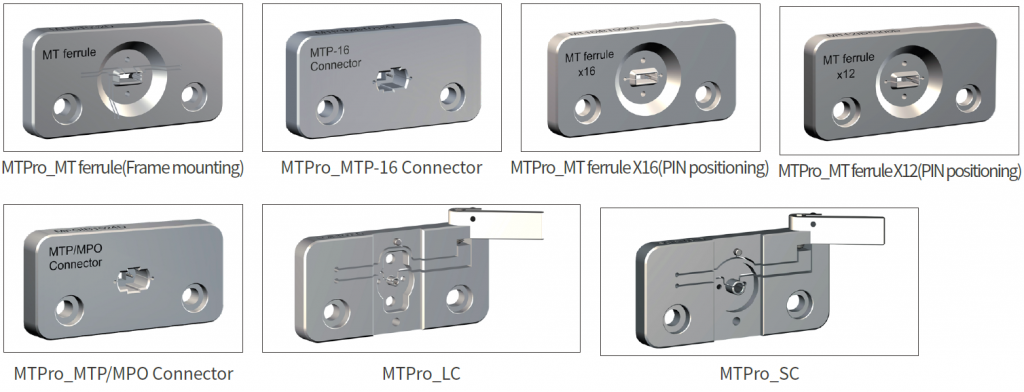

フィクスチャは豊富なラインナップを有し、様々なコネクタに対応します。

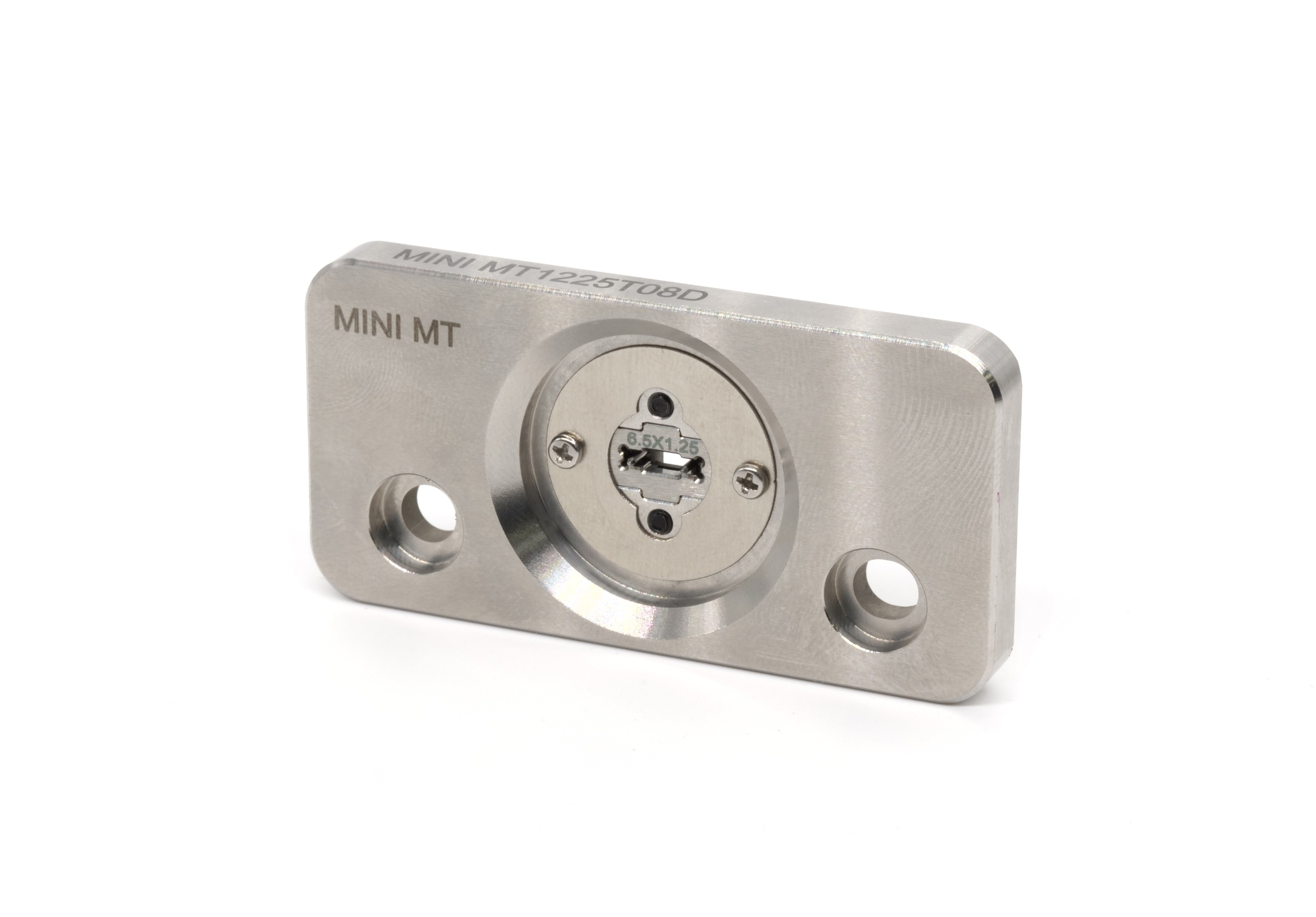

※MINI MTコネクタにも対応可能
MTフェルール用フィクスチャは、様々な多心MTに対応しています。4心、8心、12心、16心、24心、32心、48心、72心に対応。一つのフィクスチャですべての多心MTが検査できます。
フェルールの角度測定についても正確で高い再現性があります。
フィクスチャは、耐久性が高く長寿命。検査対象コネクタのピン穴を傷めにくい構造です。
高い再現性を生かし、研磨用冶具の正確性分析にもお役立ていただけます。
MTフェルール用フィクスチャは、16心MT、12心MTにも対応。4.3mm×3.3mmの広視野で16心MTもカバーします。
フィクスチャは豊富なラインナップを有し、様々なコネクタに対応します。
※MINI MTコネクタにも対応可能

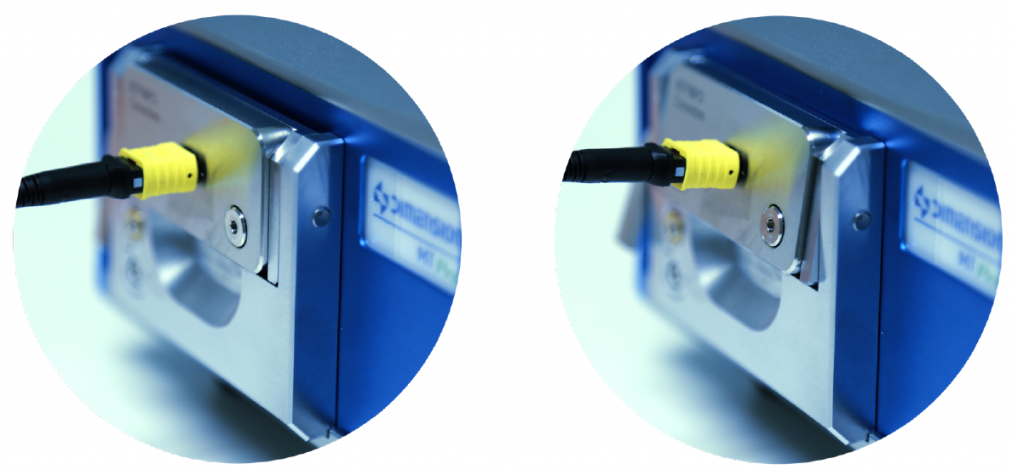

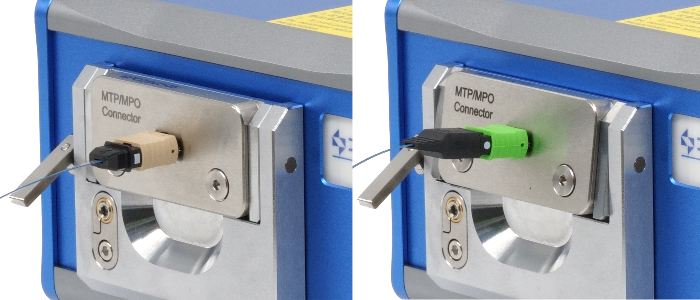

PC(0°)とAPC(8°)を容易に切り替え

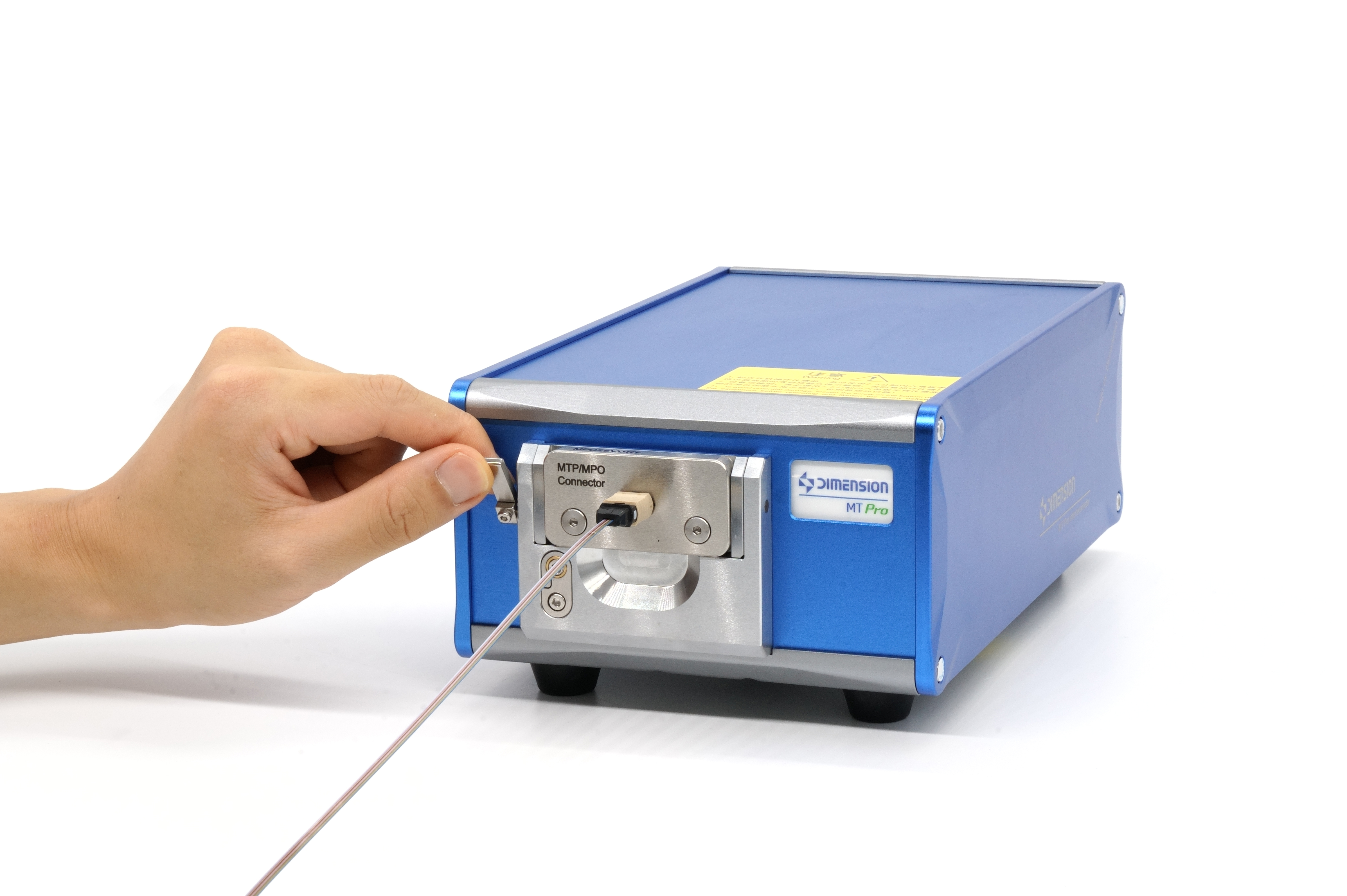

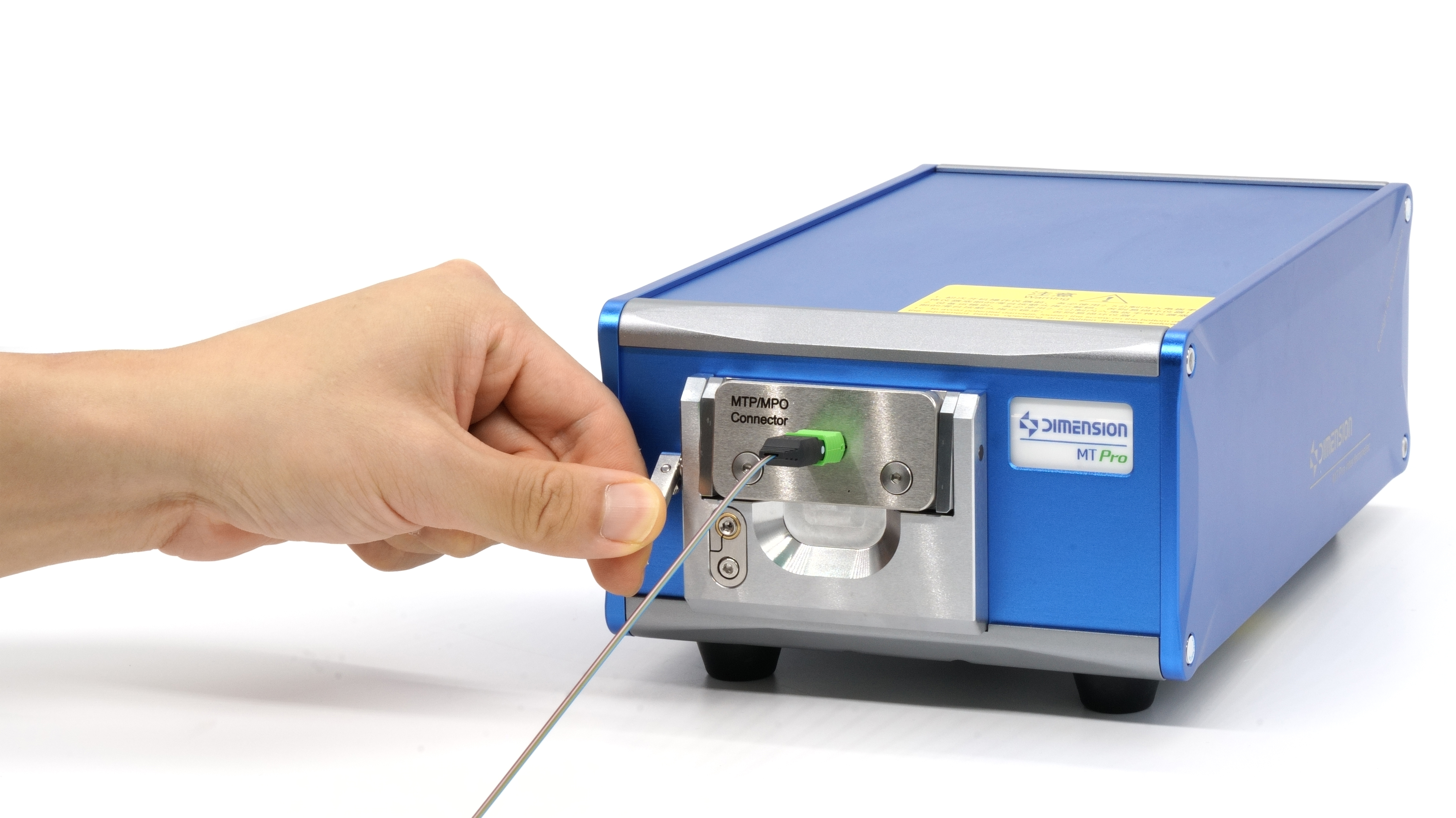

フィクスチャの特殊なデザインにより、0° PC研磨（画像左）から8°APC研磨（画像右）の切り替えは、フィクスチャの上部を押すだけの簡単仕様。素早く切り替えができ、切り替えによる再基準値合わせは不要です。コネクタ抜き差しのありなしを問わず、高い再現性を保証します。PC/APCを問わず、様々な多心MT/MPOに対応します。
高い再現性
コネクタを差したままで、測定を10回繰り返した結果を以下に示します。

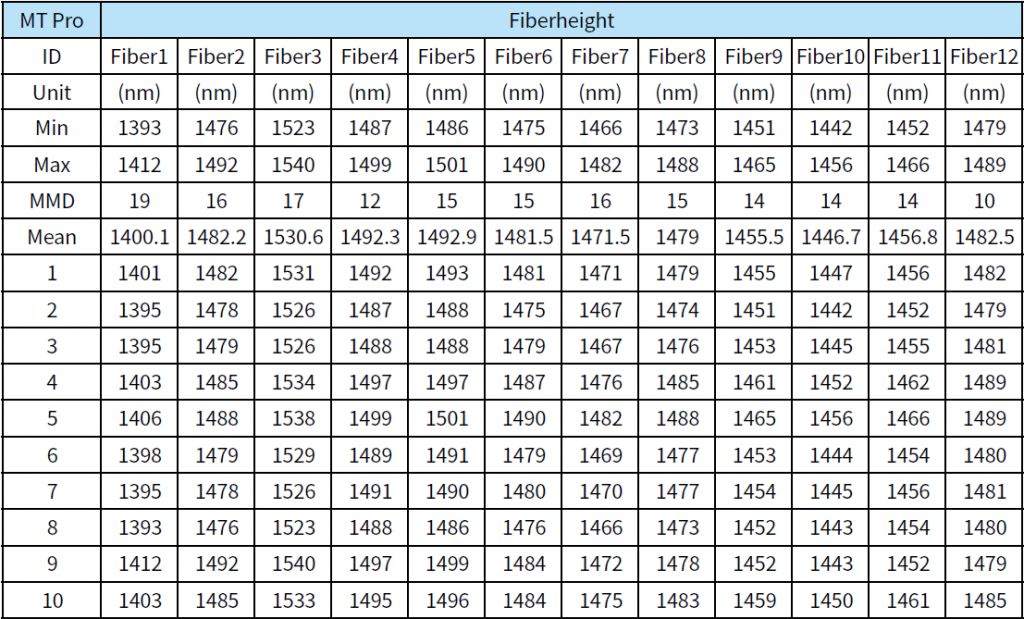

ファイバ突き出し・凹み量(Fiberheight)測定の再現性

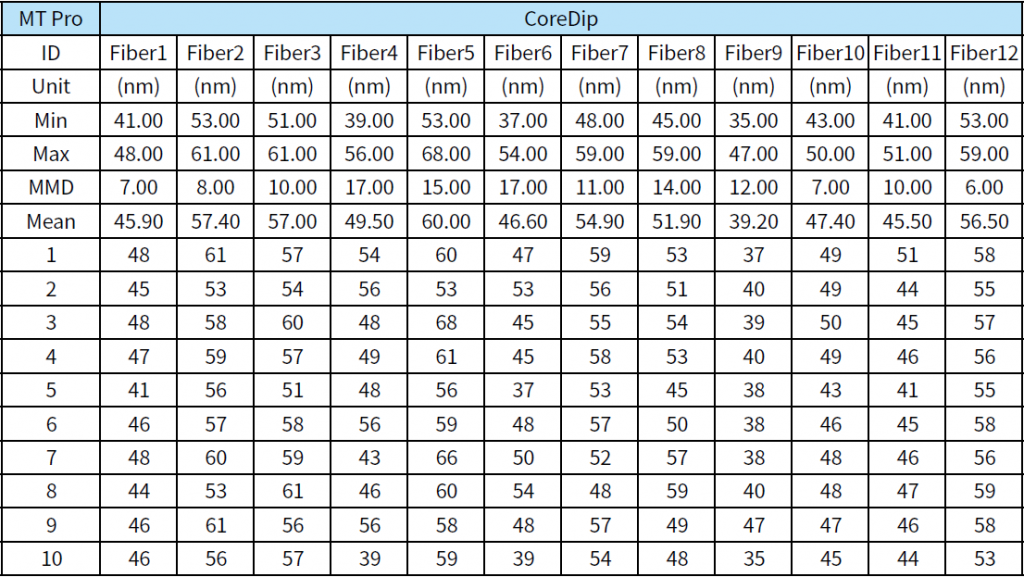

ファイバコアの凹み(CoreDip)測定の再現性
ファイバ突き出し・凹み量(Fiberheight)測定の再現性
ファイバコアの凹み(CoreDip)測定の再現性

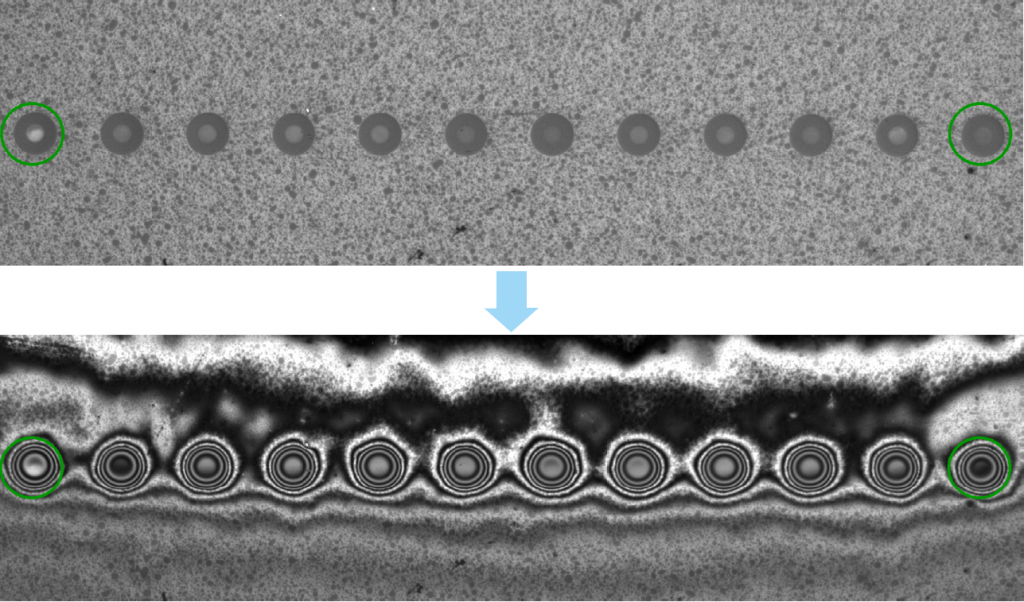

オートフォーカス
測定は、自動焦点合わせ（オートフォーカス）からスタートします。オートフォーカス機能によって各ファイバコアの差が除去されるだけでなく、測定手順が大幅に簡易化されました。
リファレンスミラーによるオートキャリブレーション
リファレンスミラーを搭載することで、自動基準値合わせ（オートキャリブレーション）が可能になり、どんな状況下でも最高の性能が得られます。手動調整とデータ補正による従来の基準値合わせと比較すると、オートキャリブレーションは高速かつ正確です。
ワンクリック操作
操作はワンクリックのみですべての測定工程を完了することができます。焦点合わせ、基準値合わせ、撮影、分析、計測まですべて自動です。検査レポートは数秒で生成されます。

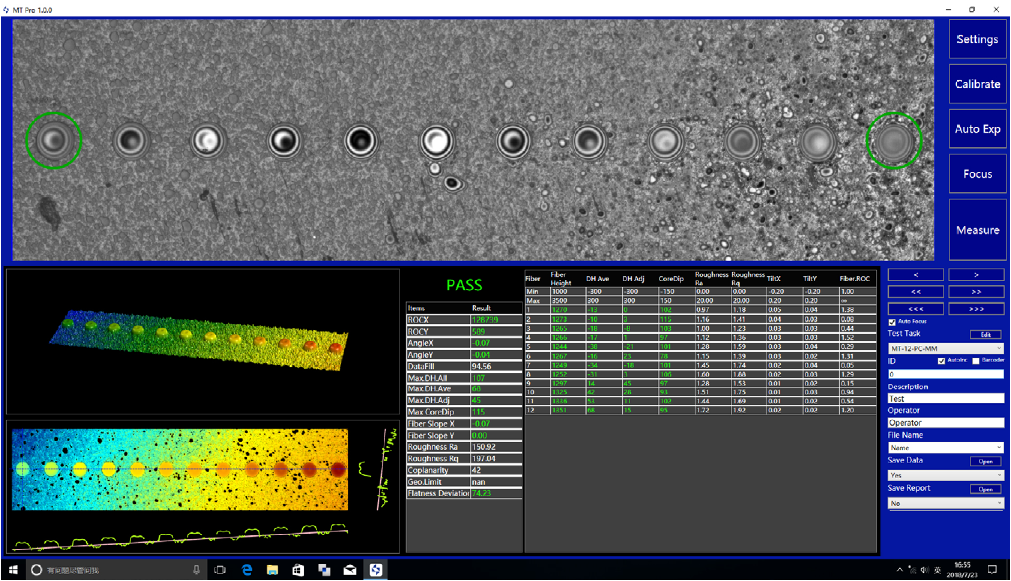

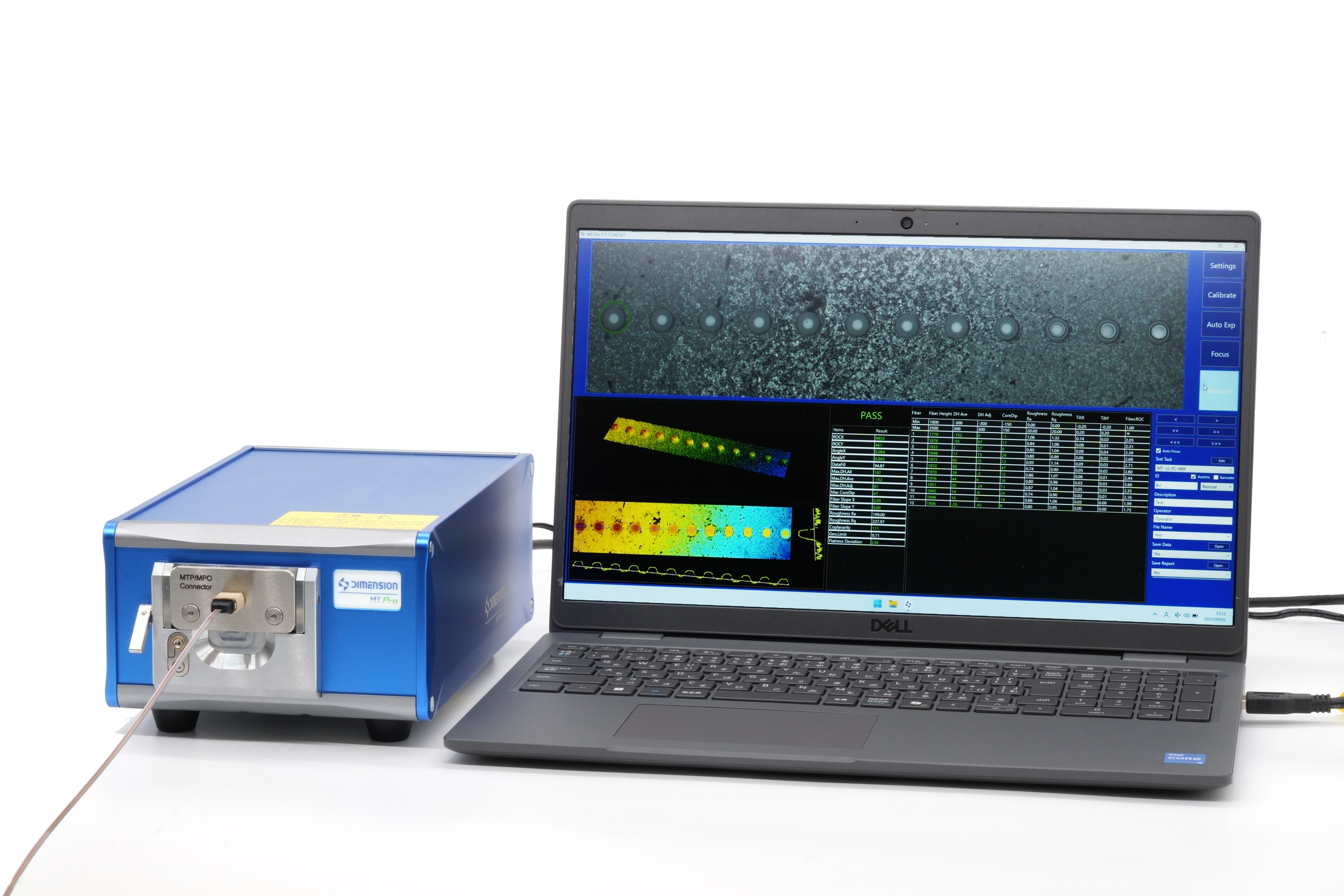

直観的操作のソフトウェアと3D画像の高い再現性
ソフトウェアは標準化されており、直感的に使えます。リアルタイム画像や3D解析、断面図、凹凸図、判定結果が画面上に表示されます。操作性が高く、使いやすい構成です。
3D解析の詳細は研磨結果に表示され、研磨工程の分析や品質向上にご活用いただけます。

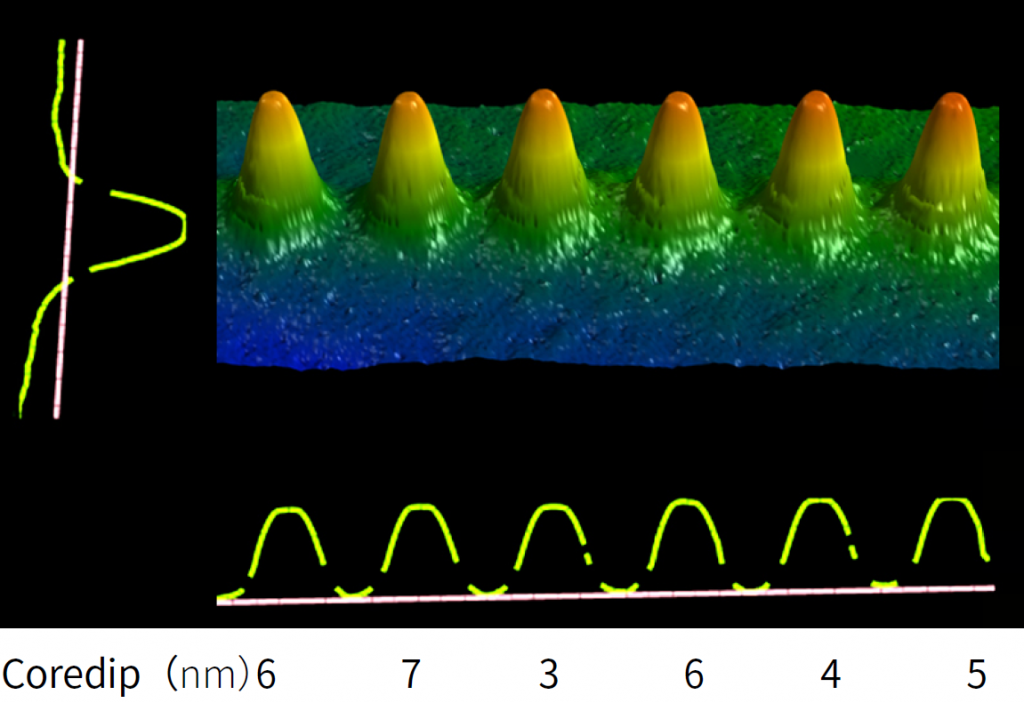

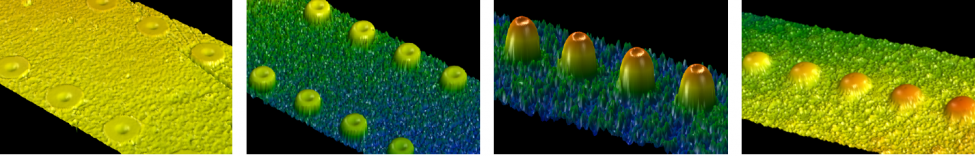

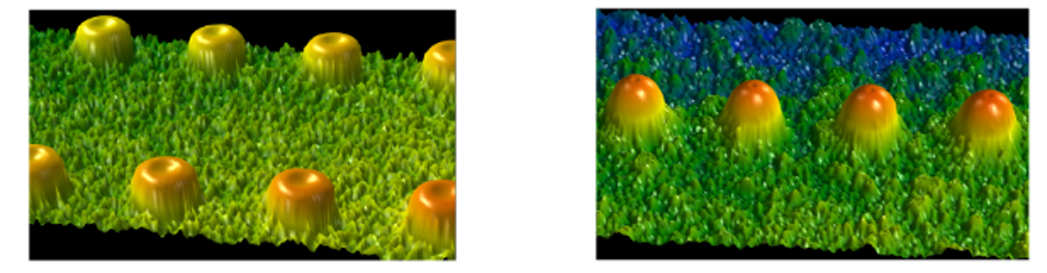

下の画像は、左から、端面の研磨状況とキズの様子、大きなコアの凹み、わずかなコアの凹み、シングルモードファイバコアの凹みです。3次元画像のため、端面やファイバの様子が一目でわかります。
高速測定
単心の測定は0.5秒、12心の測定は5秒で完了します。
内部モジュールロック
仕様
| 型番 | MT Pro | ||
|---|---|---|---|
| 多心モード （MT Mode） |
X,Y軸曲率半径/X,Y ROC |
レンジ(mm) | 3~フラット |
| 再現性(挿抜なし) | ±0.30% | ||
| 再現性(挿抜あり) | ±0.50% | ||
| X,Y軸角度測定(°) | レンジ | 0(PC)、8(APC) | |
| 再現性(挿抜なし) | ±0.01 | ||
| 再現性(挿抜あり) | ±0.02 | ||
| ファイバ突き出し・凹み量/Fiber Height(μm) | レンジ | -2~+8 | |
| 再現性(挿抜なし) | ±0.015 | ||
| 再現性(挿抜あり) | ±0.025 | ||
| コアの凹み/Core dip (μm) | レンジ | ±1 | |
| 再現性(挿抜なし) | ±0.01 | ||
| 再現性(挿抜あり) | ±0.015 | ||
| 単心モード （Single Mode） |
X,Y軸曲率半径/X,Y ROC |
レンジ(mm) | 3~∞(無限大) |
| 再現性(挿抜なし) | ±0.1% | ||
| 再現性(挿抜あり) | ±0.2% | ||
| ファイバ突き出し・凹み量/Fiber Height(nm) | レンジ | ±1000 | |
| 再現性(挿抜なし) | ±1 | ||
| 再現性(挿抜あり) | ±2 | ||
| 頂点ズレ/Apex Offset(μm) | レンジ | 0~200 | |
| 再現性(挿抜なし) | ±0.5 | ||
| 再現性(挿抜あり) | ±1.5 | ||
| X,Y軸角度測定(°) | レンジ | 0(PC)、8(APC) | |
| 再現性(挿抜なし) | ±0.01 | ||
| 再現性(挿抜あり) | ±0.015 | ||
| 測定時間(秒) | 12心MPO: 5、単心: 0.5 | ||
| 対応コネクタ | MTP/MPO PC(ピンあり/なし)、MTP/MPO APC(ピンあり/なし)、MTフェルール PC(ピンあり/なし)、MTフェルール APC(ピンあり/なし)、単心（FC、SC、ST、LC、MU、E2000 PC/APC） | ||

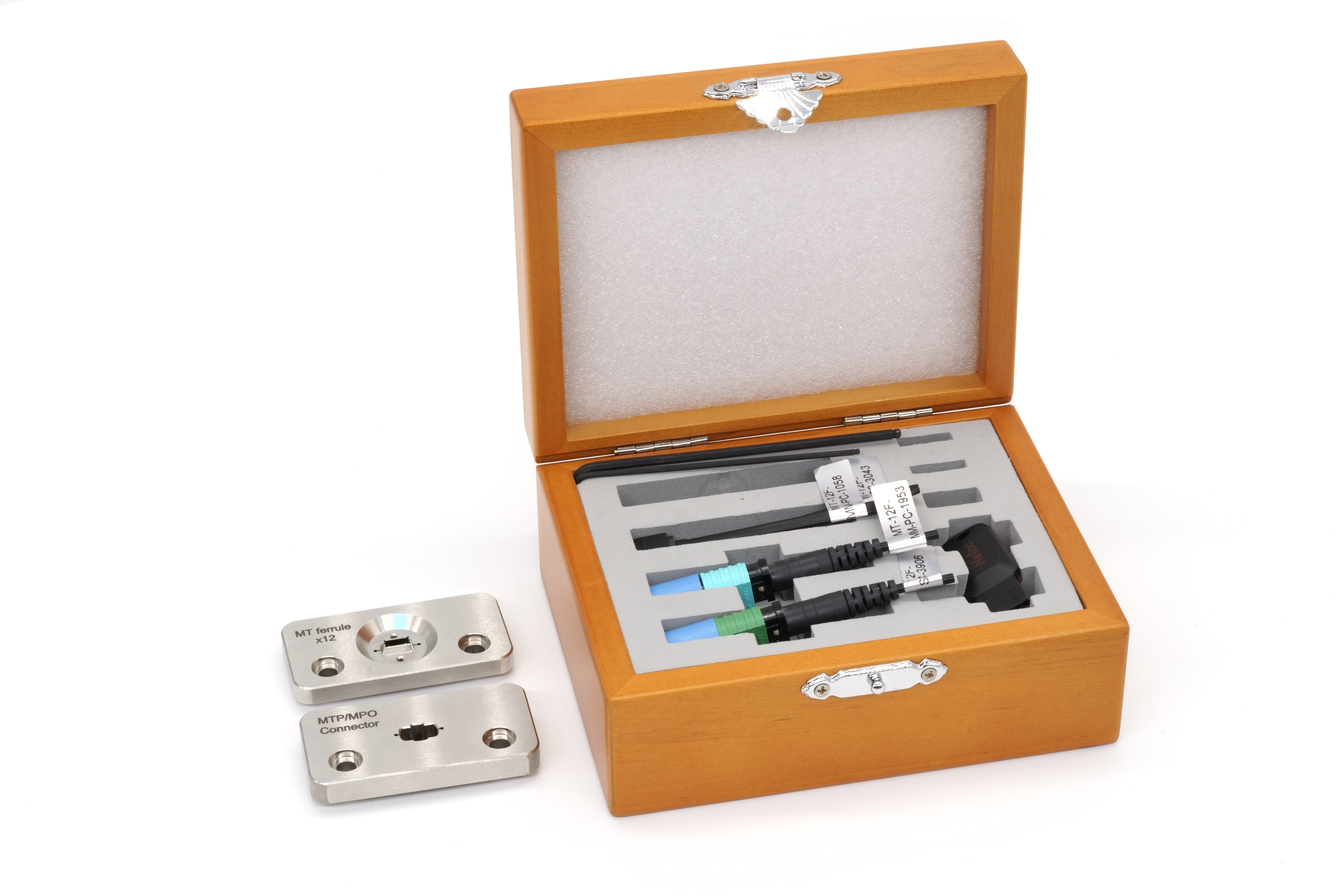

| 標準付属品 | 標準付属フィクスチャ2種（MPO、MT）、校正キット（MT12/PCフェルール、MT12/APCフェルール、MPO12/PCコネクタ、MPO12/APCコネクタ）、六角レンチ2種、木製ツール収納ボックス、USB3.0ケーブル、電源ケーブル、ソフトウェア、取扱説明書 | ||
| 画像分解能(μm) | 1.5 | ||
| 光源 | 白色LED,赤色LED | ||
| 電源 (V) | DC 24 | ||
| サイズ(mm) | 104×157×269 | ||
| 重量(kg) | 6.55 | ||
| メーカー | Dimension Technology | ||
| 原産国 | 中国 | ||
ラインナップ
| 型番 | 製品画像 |
|---|---|
| MTpro | |
オプション
| 型番 | 説明 |
|---|---|
| 203910023 | SN/CS/MDCコネクタ フィクスチャ |
| 203910046 | MMC オス コネクタ フィクスチャ |
| 203910047 | MMC MT オス フェルール フィクスチャ |
| 203910048 | MMC メス コネクタ フィクスチャ（ピンポジショニング） |
| 203910049 | MMC MT メスフェルール フィクスチャ（ピンポジショニング） |
| 203910053 | SN MT-16 メス フェルール フィクスチャ（ピンポジショニング） |
| 203910041 | MINI MTフェルール フィクスチャ（L6.5×W1.43×D2） |
| 203910039 | MINI MT-16フェルール フィクスチャ（L6.5×W1.43×D2） |

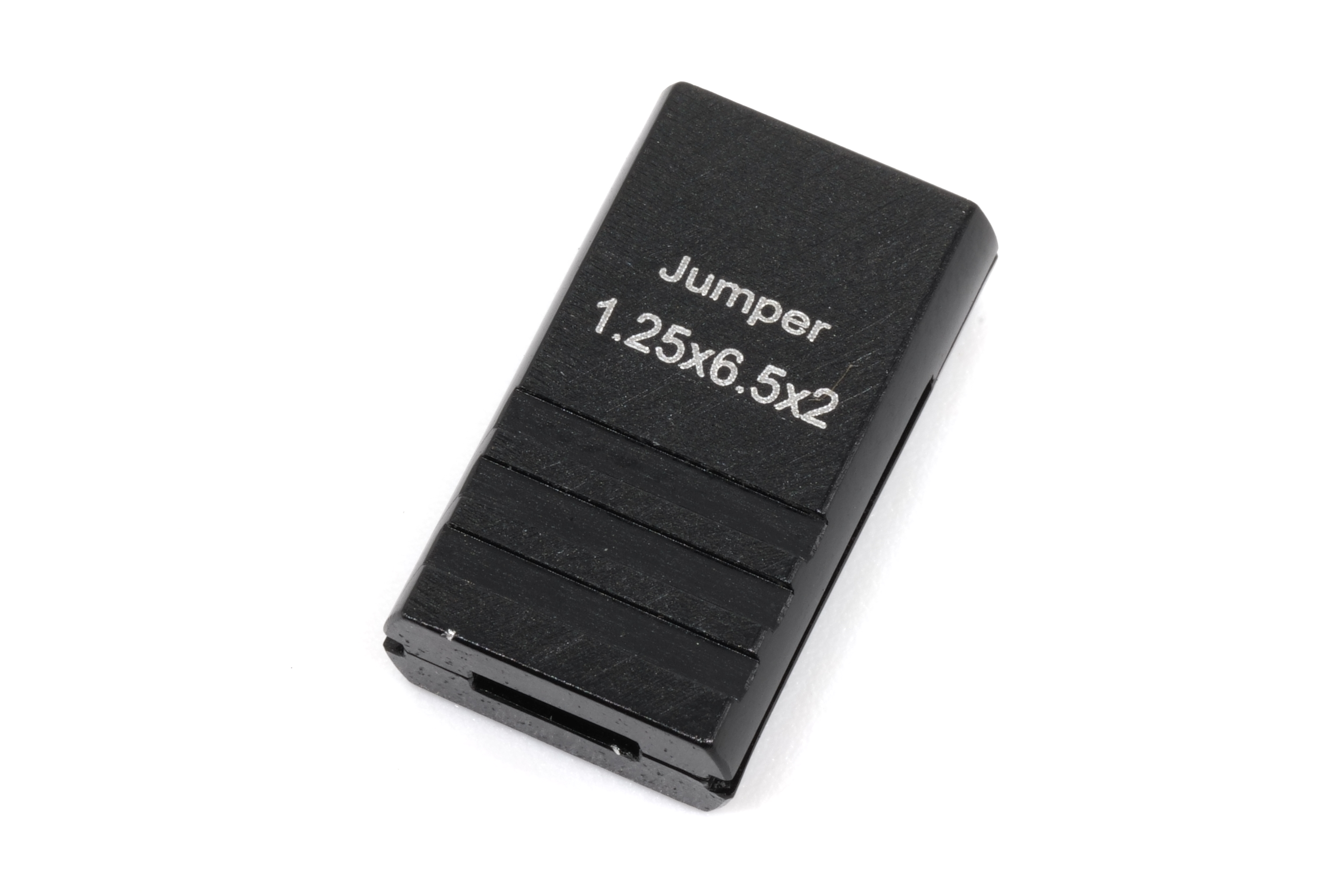

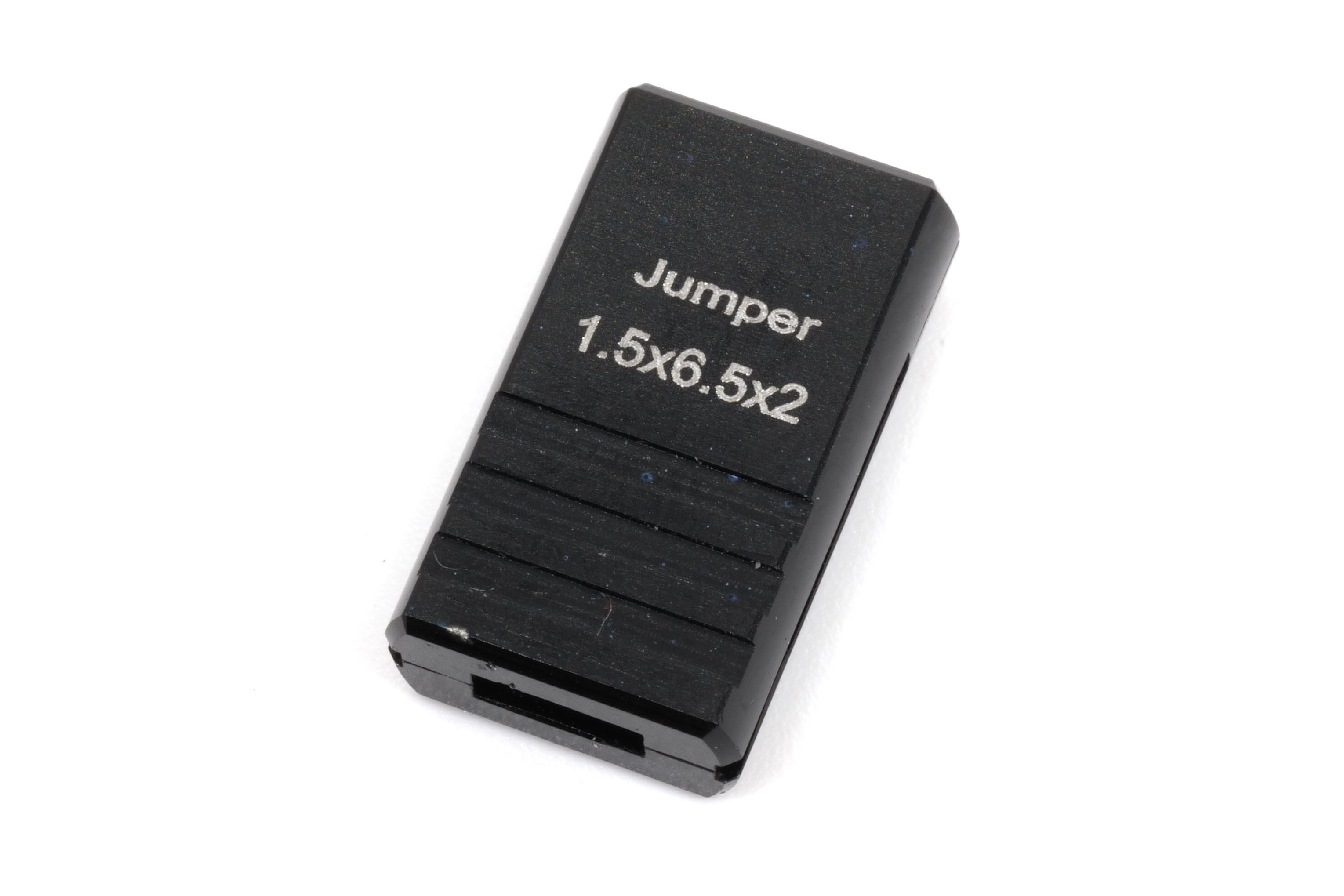

| 203910034 | MTフェルール（W6.5×H1.25×D2、L4）からMPOへの変換アダプタ |
| 203910051 | MTフェルール（W6.5×H1.5×D2）からMPOへの変換アダプタ |
| 名称 | 型番 | 説明 | 分類 | 備考 |
|---|---|---|---|---|

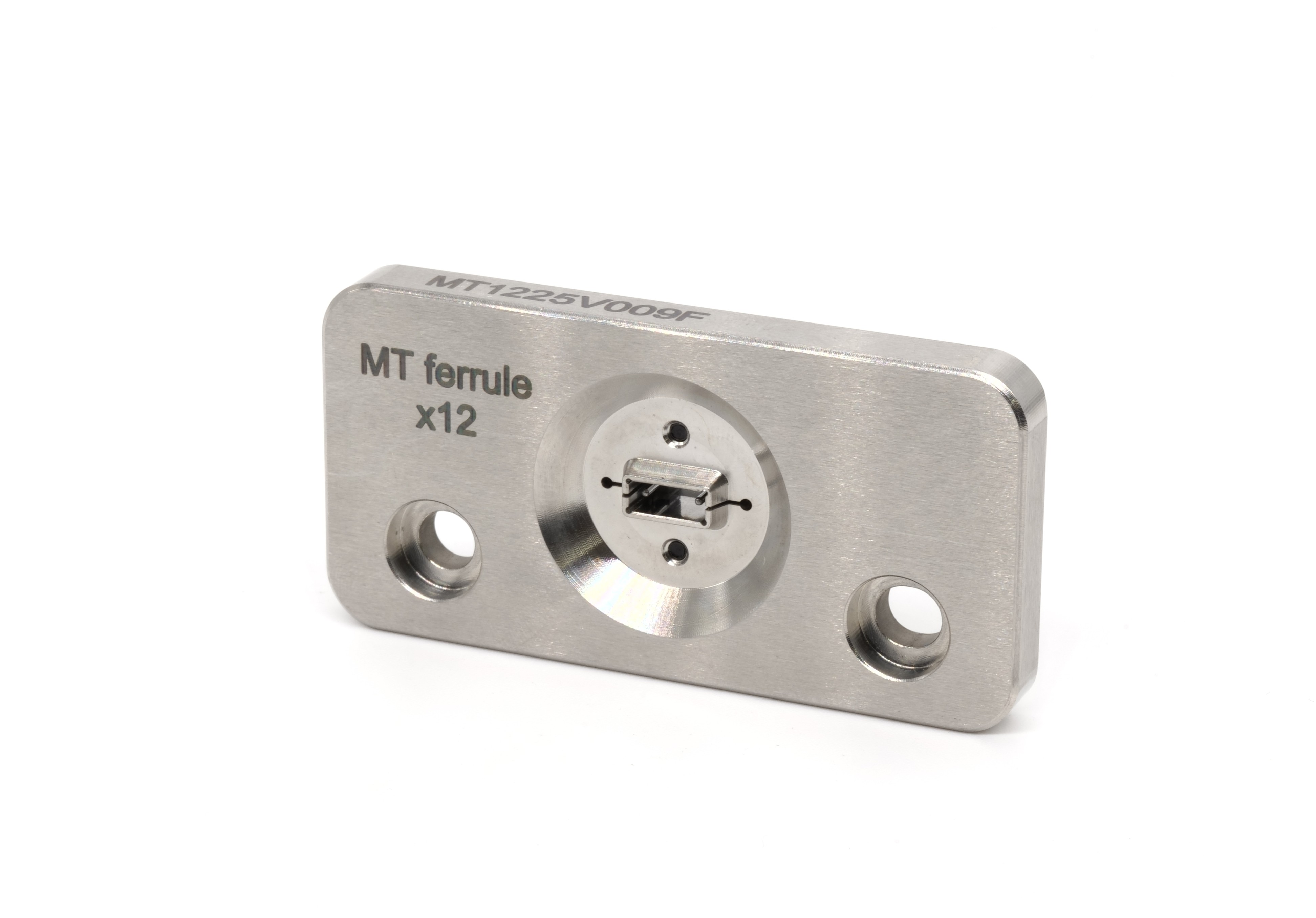

| MT12-FF-FT | 200510001 | MTメス フェルール フィクスチャ(12心) | フィクスチャ | |

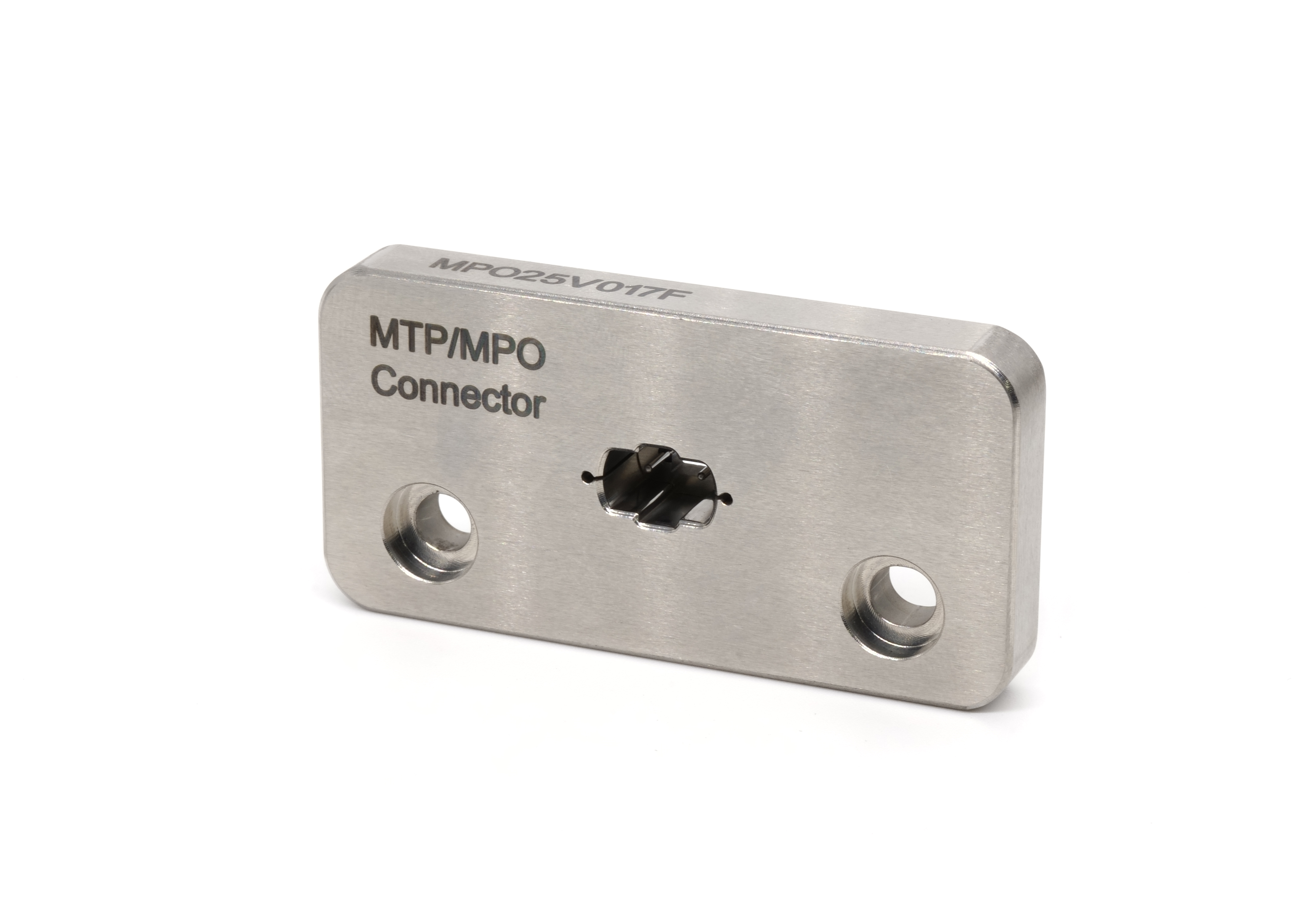

| MT12-FC-FT | 200510002 | MPOメス コネクタ フィクスチャ(12心) | フィクスチャ | |
| MT16-FF-FT | 203110005 | MTメス コネクタ フィクスチャ(16心) | フィクスチャ | |
| MT16-FC-FT | 20018002 | MPOメス コネクタ フィクスチャ(16心) | フィクスチャ | |
| MT12-MF-FT | 200510007 | MTオス フェルール フィクスチャ(12心) | フィクスチャ | |
| MT12-MC-FT | 200510005 | MPOオス コネクタ フィクスチャ(12心) | フィクスチャ | |
| MT-RJ-F-FT | 200510003 | MTRJフェルール フィクスチャ | フィクスチャ | |
| MT-RJ-C-FT | 200510004 | MTRJコネクタ フィクスチャ | フィクスチャ | |
| MT-F-WK-FT | 200510011 | MTフェルール フィクスチャ(フレームポジショニング) | フィクスチャ | |
| ー | 203910007 | MTフェルール フィクスチャV2.0（フレームポジショニング） | フィクスチャ | |
| ー | 203910002 | MT12 フェルール フィクスチャ（ピンポジショニング） | フィクスチャ | |
| ー | 203910022 | MT12 フェルール フィクスチャ（ピンポジショニング） | フィクスチャ | カスタマイズ |
| ー | 203910042 | MT12フェルール フィクスチャV2（ピンポジショニング） |
フィクスチャ | 高精度マッチング |
| ー | 203910056 | MPOコネクタ フィクスチャ | フィクスチャ | 低損失 |
| ー | 203910055 | MT12フェルール フィクスチャ（ピンポジショニング） | フィクスチャ | 低損失 |
| ー | 203910017 | MPOコネクタ フィクスチャ | フィクスチャ | |
| ー | 203910020 | ピン付きMPOコネクタ フィクスチャ | フィクスチャ | |
| ー | 203910045 | MPOコネクタ フィクスチャ V2 | フィクスチャ | |
| ー | 203910031 | MTフェルール（6.5×2.5×2mm、L4）からMPOコネクタへの変換アダプタ | 変換アダプタ | |
| ー | 203910001 | ピン付きMT16フェルール フィクスチャ | フィクスチャ | |
| ー | 130103100046 | 031-015-E MTP16-PC-MMフェルール フィクスチャ | フィクスチャ | |
| ー | 130103100049 | 031-020-C MTP16/APC/SMフェルール フィクスチャ | フィクスチャ | |
| ー | 203910018 | MPO16コネクタ フィクスチャ | フィクスチャ | |
| ー | 203910032 | MPO16 オス フィクスチャ | フィクスチャ | ピン付きMPO16コネクタ用 |
| ー | 203910024 | ピン付きMT48フェルール フィクスチャ | フィクスチャ | |
| ー | 203910043 | MTフェルール フィクスチャ（ピンポジショニング） | フィクスチャ | 4.55×1.25、ピン間距離 3.2 |
| ー | 203910040 | ジャンパーフェルール フィクスチャV2 | フィクスチャ | L6.5×W1.43×D2 フェルール、MPOコネクタオス用 |
| ー | 203910008 | MTRJフェルール フィクスチャ（ピンポジショニング） | フィクスチャ | |
| ー | 203910003 | SCホルダー | ホルダー | |
| ー | 203910004 | SCデュアルタングステンフィクスチャ | フィクスチャ | |
| ー | 203910005 | LCデュアルタングステンフィクスチャ | フィクスチャ | |
| ー | 203910012 | LCデュプレックスタングステンフィクスチャ | フィクスチャ | |
| ー | 203910026 | LCホルダー | ホルダー | |
| ー | 130103900072 | 039-073-Y1 LCデュプレックスホルダー | ホルダー | |
| ー | 203910013 | ファイバーアレイ(6°, width 3.6) フィクスチャ | フィクスチャ | |
| ー | 203910014 | ファイバーアレイ(8°， width 3.6) フィクスチャ | フィクスチャ | |
| ー | 203910015 | シングルファイバーアレイ(0°) フィクスチャ | フィクスチャ | |
| ー | 203910019 | ファイバーアレイ(45°, width 4) フィクスチャ | フィクスチャ | |
| ー | 203910029 | シングルファイバーアレイ(3°) フィクスチャ | フィクスチャ | |
| ー | 203910027 | FCホルダー | ホルダー | |
| ー | 203910021 | E2000デュアルタングステンフィクスチャ、ホルダー付き | フィクスチャ | |
| ー | 203910035 | SMA905コネクタ フィクスチャ | フィクスチャ | |
| ー | 203910011 | 2.0mmフェルール フィクスチャ | フィクスチャ | |
| ー | 203910010 | 1.6mm フェルール フィクスチャ | フィクスチャ | |
| ー | 130103100048 | 031-018-D MT12/APC/SM フィクスチャ | フィクスチャ | |
| ー | 130103100047 | 031-017-D MT12/PC/MM フィクスチャ | フィクスチャ | |
| ー | 203110011 | 031-017-C MT/PC/MM12心ジャンパー | ジャンパー | |
| ー | 203110013 | 031-018-C MT/APC/SM12心ジャンパー | ジャンパー | |
| ー | 203110010 | 031-015-C MTP-16/PC/MM16心ジャンパー | ジャンパー | |
| ー | 203110012 | 031-020-B MTP16/APC/SM16心ジャンパー | ジャンパー | |
| ー | 130103900033 | 039-030-A LCホルダー | ホルダー | |
| ー | 130103900037 | 039-037-A FCホルダー | ホルダー | |
| ー | 299920026 | 16/PC/MMコネクタ フィクスチャ | フィクスチャ |
