キズ検査付端面3次元形状測定器
フューチャー
フューチャー
光コネクタの端面形状解析とキズ汚れ判定検査を同時に測定。
オートモード搭載で、生産ラインの出荷前検査に最適です。
オートモード搭載で、生産ラインの出荷前検査に最適です。
- 3D端面形状解析とキズ汚れ判定検査を同時に実行
- オートフォーカス・オートキャリブレーション機能搭載
- 8°APCはもちろん、0°～12°までの斜め研磨に自動で対応
- 形状測定／キズ汚れ検査の同時測定で2秒の高速測定
- USB3.0でデータ転送も高速
機能・特長
端面形状解析とキズ汚れ判定検査の同時実行

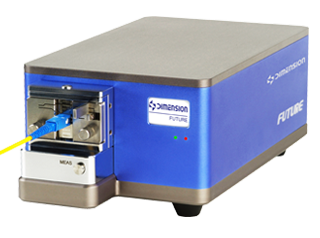

コンパクトな本体ながら、これまでは不可能だった3D形状解析とキズ判定検査の同時実行を可能にしました。オートフォーカスやオートトリガー、オートキャリブレーションといった3次元形状解析の操作をこれまでよりも簡易化しました。オートモードでは、コネクタを差してロックレバーを起こすだけで測定まで完了します。

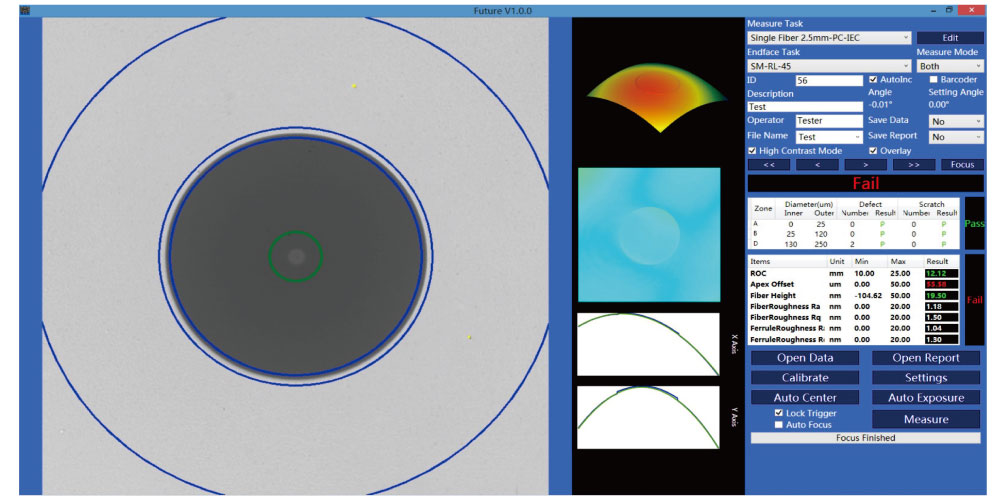

画面左がキズ汚れ判定画像、画面右に判定結果（Fail：不合格）、中央に3次元の形状解析が表示されています。
PC/APCに自動で対応
コネクタ固定フィクスチャの独自形状によって、APCの端面傾斜角度0°～12°に正確に対応します。
また、フェルール端面の固定強度はいつも一定に保たれます。フィクスチャは耐久性も考慮して開発されたため傷みにくく、これまでよりも長寿命になりました。

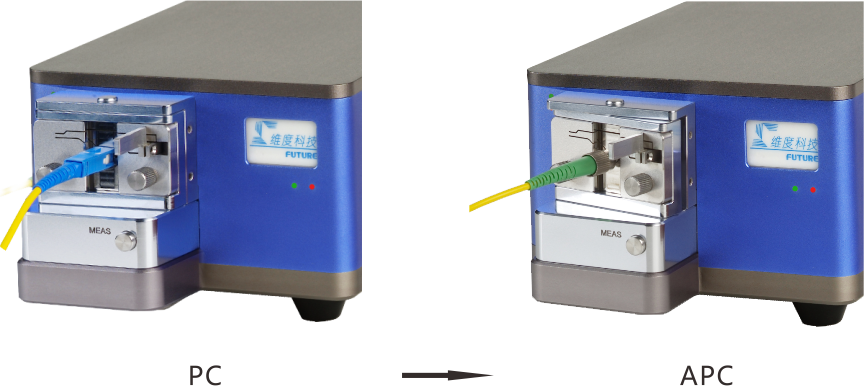

ソフトウェア上で設定するとフィクスチャが自動で動き、斜め研磨に対応します。PC研磨（左）からAPC研磨（右）、またはその反対もすぐに切り替え可能です。
また、フェルール端面の固定強度はいつも一定に保たれます。フィクスチャは耐久性も考慮して開発されたため傷みにくく、これまでよりも長寿命になりました。
ソフトウェア上で設定するとフィクスチャが自動で動き、斜め研磨に対応します。PC研磨（左）からAPC研磨（右）、またはその反対もすぐに切り替え可能です。
高速データ転送
最新機種ではUSB3.0に対応したことで環境を問わず、高速かつ安定したデータ転送が可能になりました。1回の形状解析は、わずか1.5秒※で完了します。
※フォーカスを含みません。
※フォーカスを含みません。
オートフォーカス・オートキャリブレーション
焦点合わせ（フォーカス）は自動で、しかも素早く完了します。オートモードでも高い正確さを実現したため、オートフォーカスモードを標準設定としています。以前よりも操作しやすく、またどんな人でも操作可能になりました。
もちろんマニュアルフォーカスも選択でき、手動で微調整もできます。
基準値合わせ（キャリブレーション）も全自動です。基準値を元にコンピュータが自動補正します。
もちろんマニュアルフォーカスも選択でき、手動で微調整もできます。
基準値合わせ（キャリブレーション）も全自動です。基準値を元にコンピュータが自動補正します。
仕様
| 型番 | FUTURE | |
|---|---|---|
| 曲率半径/ROC | レンジ(mm) | 3~フラット |
| 再現性(挿抜なし) | ±0.3% | |
| 再現性(挿抜あり) | ±0.5% | |
| 頂点ズレ/Apex Offset(μm) | レンジ | 0~250 |
| 再現性(挿抜なし) | ±0.5 | |
| 再現性(挿抜あり) | ±1.5 | |
| ファイバ突き出し・凹み量*/Fiber Height(μm) | レンジ | ±1000 |
| 再現性(挿抜なし) | ±1 | |
| 再現性(挿抜あり) | ±2 | |
| APC角度測定(°) | レンジ | 0~12 |
| 再現性(挿抜なし) | ±0.01 | |
| 再現性(挿抜あり) | ±0.015 | |
| 測定時間(秒) ※フォーカス時間を含まない | キズ汚れ判定：1、三次元形状解析：1.5、キズ汚れ/形状同時測定:2 | |
| データ転送 | USB 3.0 | |
| 電源 (V) | DC 24 | |
| サイズ(mm) | 108×150×283 | |
| メーカー | Dimension Technology | |
| 原産国 | 中国 | |
ラインナップ
| 品名・型番 | 外観 |
|---|---|
| フューチャー（FUTURE） | |
・他の製品については、端面3次元形状測定器・比較表をご覧ください。
