光コネクタ端面3次元形状測定器
ビナ2
ビナ2

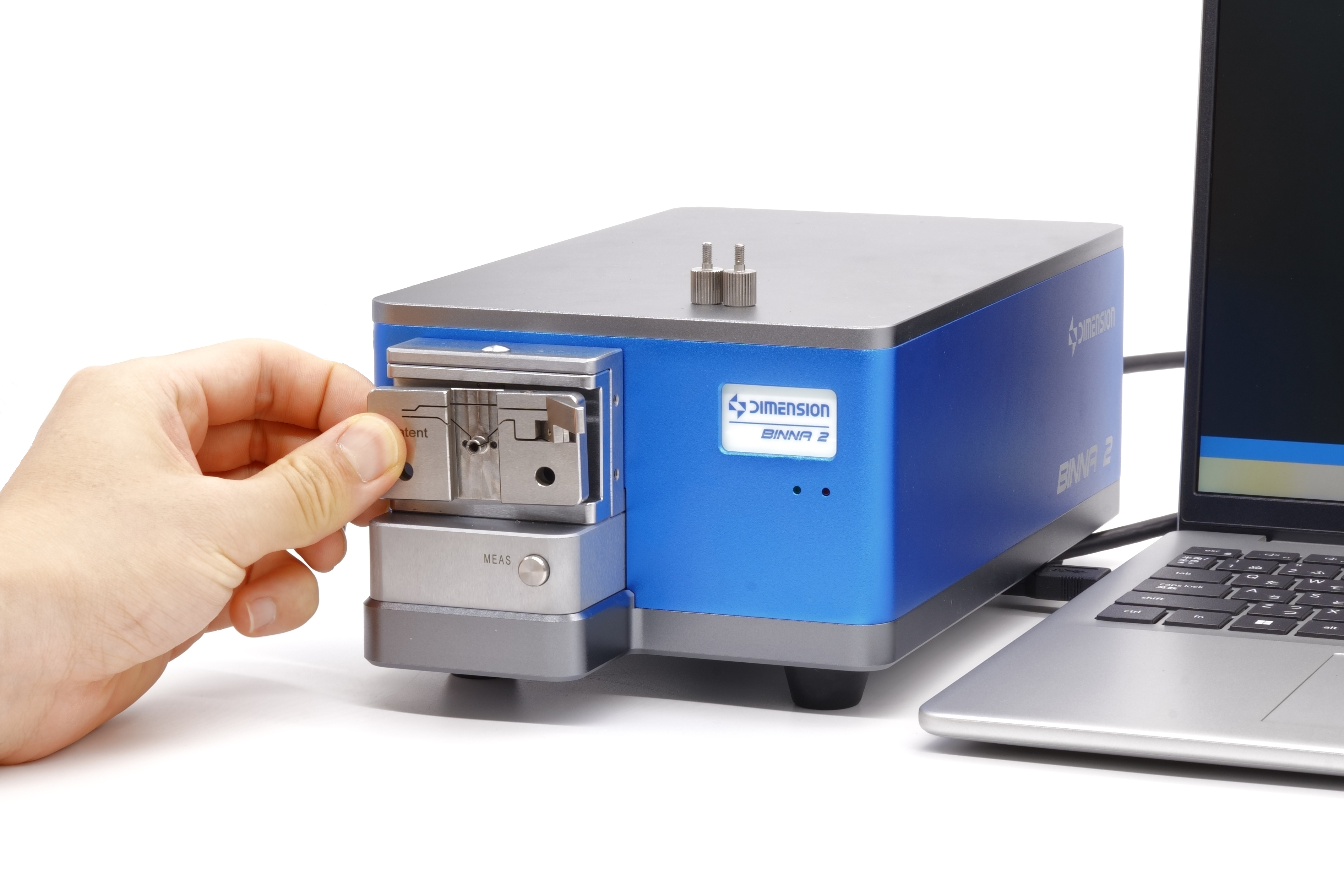

コネクタを差してロックレバーを起こすと自動で測定スタート。
フォーカス合わせや測定ボタンを押すアクションが不要で、
ヒト依存によるエラーリスクと作業時間を軽減します。
フォーカス合わせや測定ボタンを押すアクションが不要で、
ヒト依存によるエラーリスクと作業時間を軽減します。
- コネクタのロックだけで自動で測定スタート
- オートフォーカス＆オートキャリブレーション
- ファイバ高さ-1000nm～1000nmを測定可能
- 試験完了までわずか0.5秒
- 再現性の高い3D形状解析
- 素線ファイバの切断角度測定
- 安定したデータ転送
- 優れた耐震構造
機能・特長

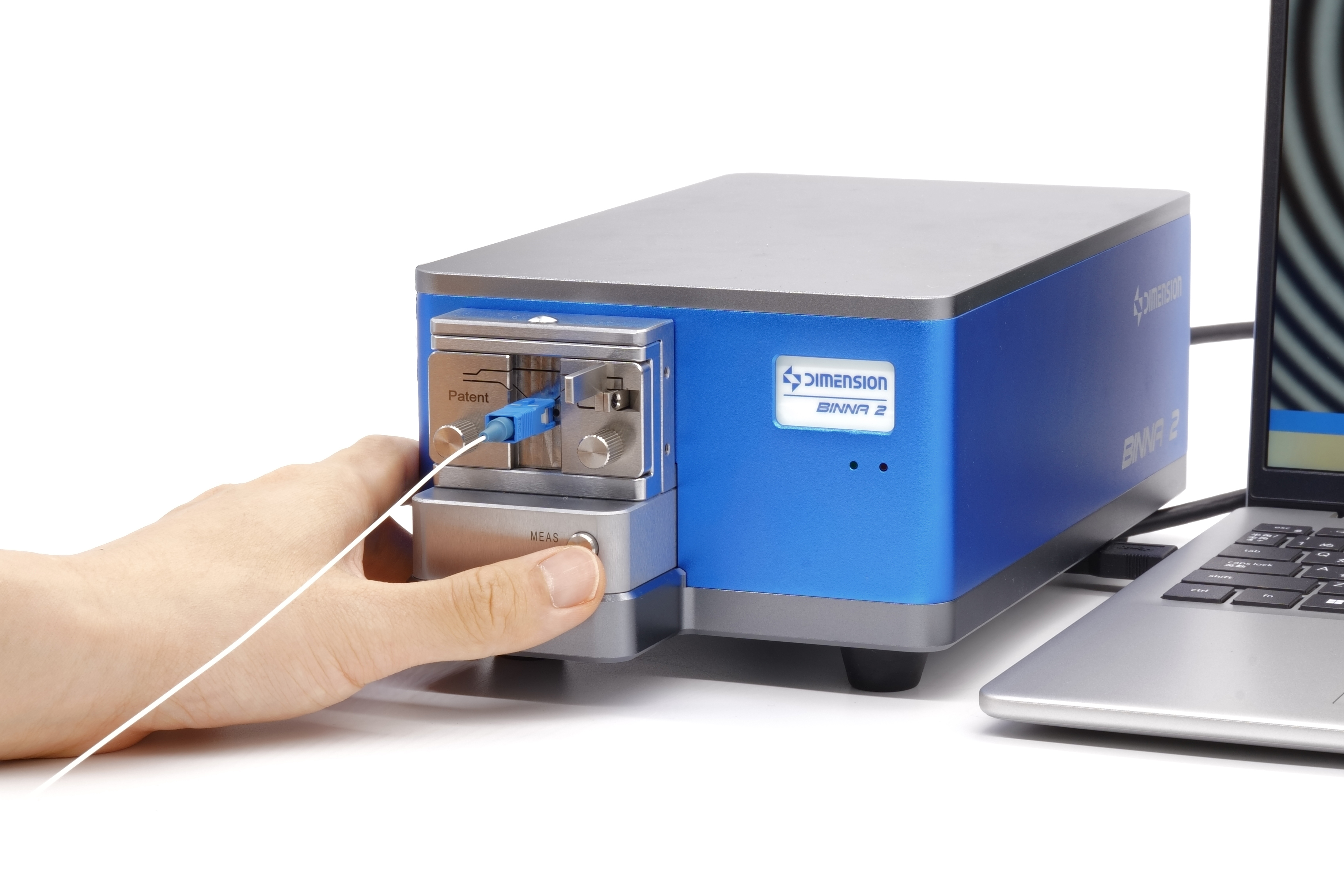

自動測定開始

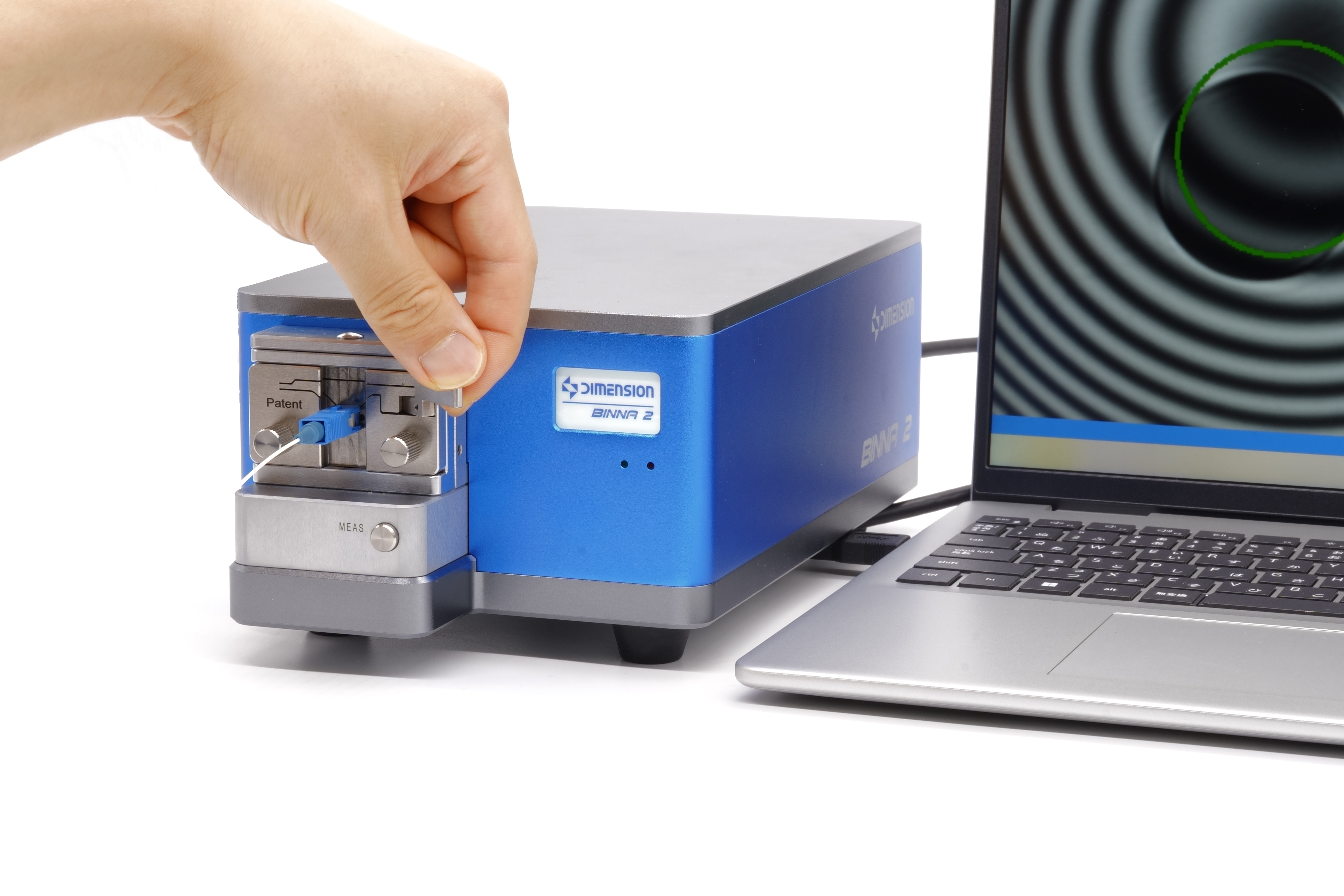

オートモードでは、コネクタを差してロックレバーを起こすだけで測定をスタートします。量産ラインでの多数の検査でも短時間で行うことができます。
手動測定もワンクリックです。ソフトウェア画面上の「測定」ボタンを押すか、またはフィクスチャの下にある「MEAS」ボタンを押すと測定を開始します。
オートフォーカス＆オートキャリブレーション
最新機種では、焦点合わせ（フォーカス）も基準値合わせ（キャリブレーション）も自動でできるようになりました。測定工程に人手を要さず、ヒト依存による作業ムラもありません。

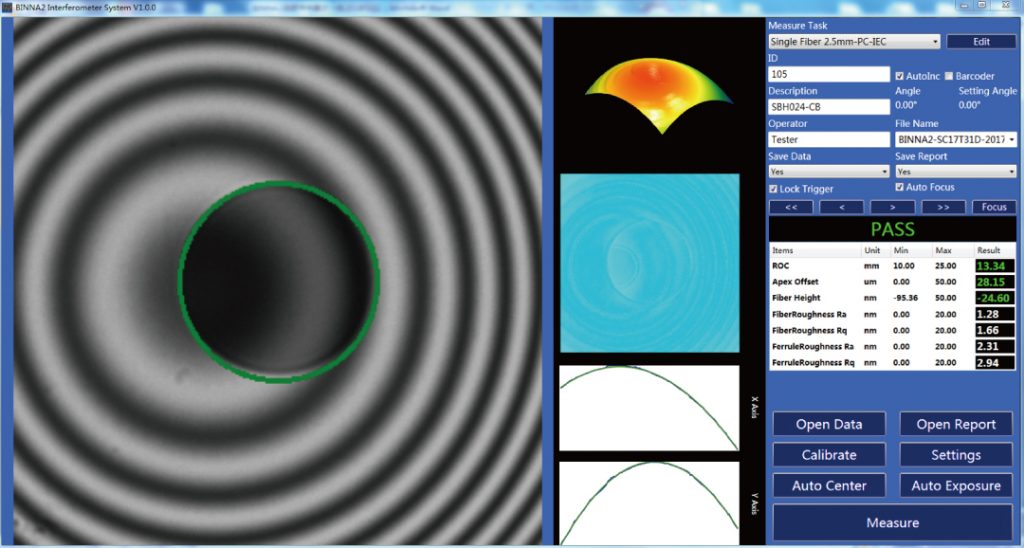

ビナ2：ソフトウェア画面イメージ。
ビナ2：ソフトウェア画面イメージ。

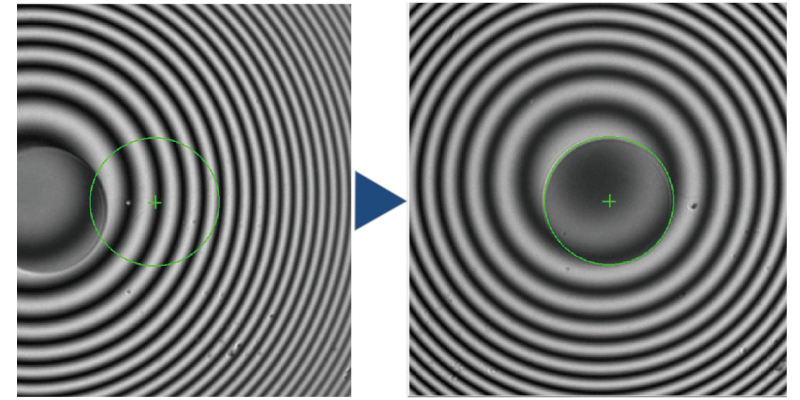

自動で中央合わせ
オートセンター機能を搭載していますので、ワンクリックのみでファイバの中心を検出し、自動で画像中心に配置します。マウスによるドラッグや他の調整は不要です。

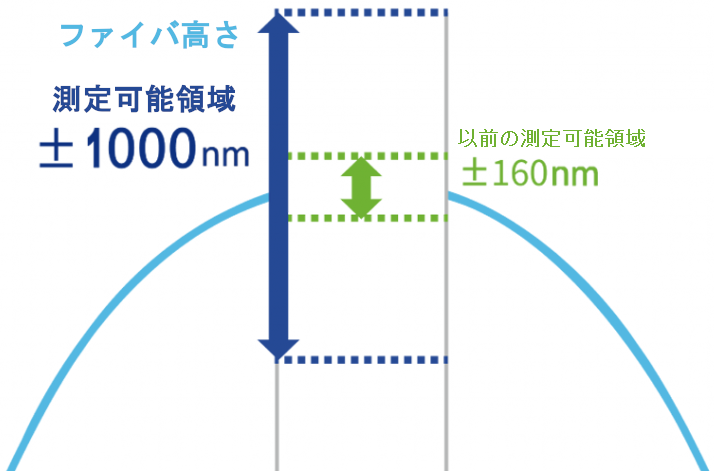

ファイバ高さの測定可能領域が拡大
光工学に基づいた新しい構造を採用したことにより、ファイバ高さの測定可能領域が大きく拡大されました。試験環境を問わず、-1000nm～1000nmの測定が可能です。

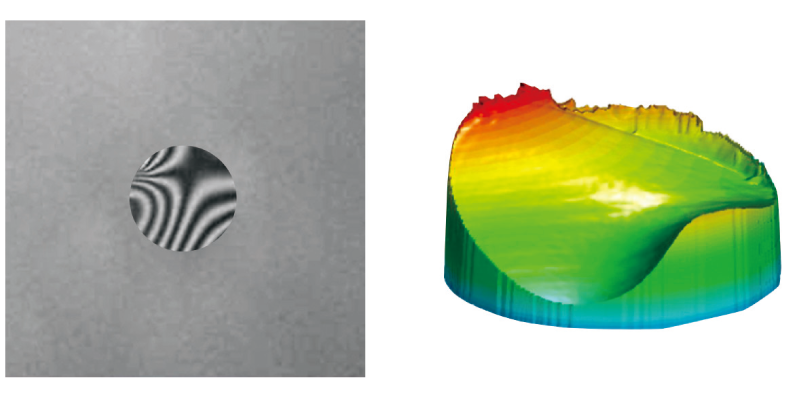

切断角度測定
特殊な光コネクタ端面の製造や研究分野にも貢献できるよう、機能を開発しました。切断端面の形状測定も可能です。

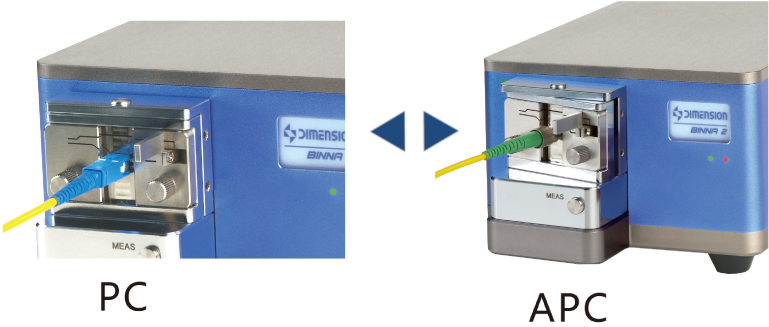

PC/APCに自動で対応
コネクタ固定フィクスチャの独自な形状によって、APCの端面傾斜角度0°～12°に自動で正確に対応します。APC角度調整は、0.003°と非常に高精度です。ソフトウェア上で予め設定し、PCとAPCのモード切り替えを行うと、フィクスチャが自動で傾きます。
また、フェルール端面の固定強度はいつも一定に保たれます。フィクスチャは耐久性も考慮して開発されたため傷みにくく、これまでよりも長寿命になりました。
また、フェルール端面の固定強度はいつも一定に保たれます。フィクスチャは耐久性も考慮して開発されたため傷みにくく、これまでよりも長寿命になりました。

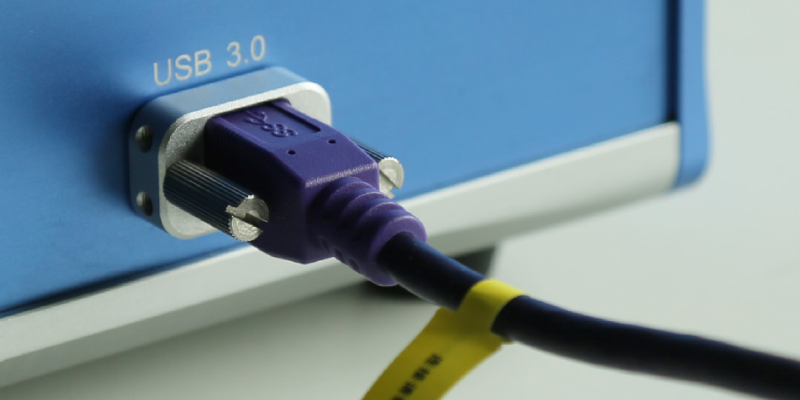

安定したデータ転送と優れた耐震性
USB3.0を採用しているため、安定性が高く、高速なデータ転送が可能です。製造現場等で振動の多い環境でも、安定して正確な測定結果が得られます。
仕様
| 型番 | BINNA2 | |
|---|---|---|
| 曲率半径/ROC | レンジ(mm) | 3~フラット |
| 再現性(挿抜なし) | ±0.3% | |
| 再現性(挿抜あり) | ±0.5% | |
| 頂点ズレ/Apex Offset(μm) | レンジ | 0~250 |
| 再現性(挿抜なし) | ±0.5 | |
| 再現性(挿抜あり) | ±1.5 | |
| ファイバ突き出し・凹み量*/Fiber Height(μm) | レンジ | ±1000 |
| 再現性(挿抜なし) | ±1 | |
| 再現性(挿抜あり) | ±2 | |
| APC角度測定(°) | レンジ | 0~12 |
| 再現性(挿抜なし) | ±0.01 | |
| 再現性(挿抜あり) | ±0.015 | |
| 端面撮像分解能(μm) | 0.29 | |
| データ転送 | USB 3.0 | |
| 電源 (V) | DC 24 | |
| サイズ(mm) | 108×150×283 | |
| メーカー | Dimension Technology | |
| 原産国 | 中国 | |
ラインナップ
| 品名・型番 | 外観 |
|---|---|

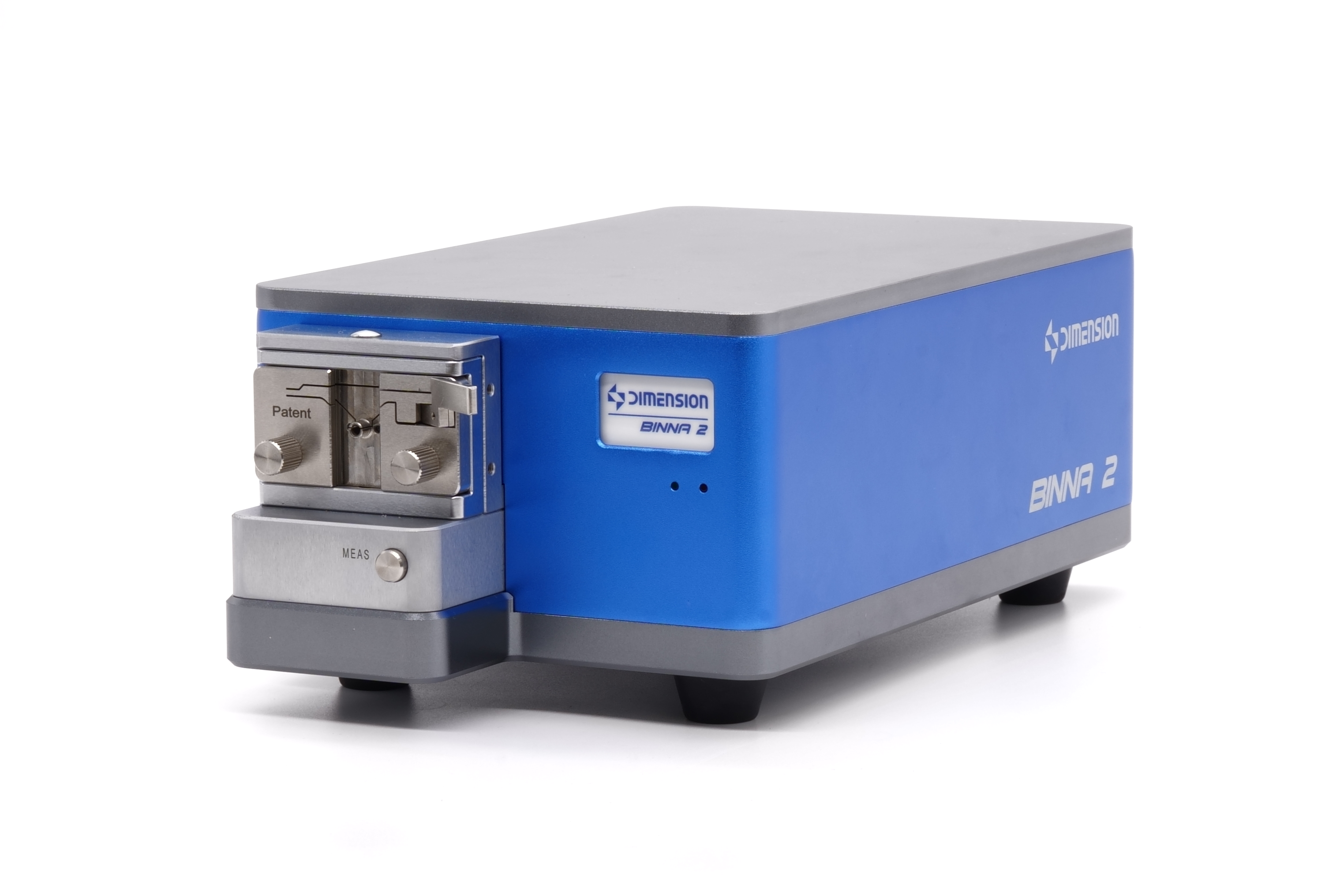

| ビナ２（BINNA2） | |
・他の製品については、端面3次元形状測定器・比較表をご覧ください。
