IL/RL測定器レンタル
IL/RL測定器レンタル
短期間の試験や評価、一時的な測定ニーズに柔軟に対応いたします。
レンタル機器はすべて出荷前に動作確認・校正済みで、すぐにご利用いただける状態でお届けします。
また、必要に応じて操作説明や測定条件のご相談も承っており、初めての方でも安心してご利用いただけます。
IL/RL測定を効率的に行いたい研究開発部門や製造現場の皆さまに、コストを抑えた最適なソリューションを提供いたします。
- OCWR・OTDR方式のどちらの機器も備えあり
- 光スイッチ内蔵モデルあり
- 高速測定に対応モデルあり
機能・特長
測定機器のレンタルサービス
レンタルは、購入に比べて導入コストを大幅に削減できる合理的な選択です。
必要なタイミングで、必要な期間だけご利用いただけるため、評価試験や短期プロジェクトにも最適です。
短期利用にも対応
1週間からの短期レンタルも可能です。必要な期間だけ手軽に利用できるため、試作段階の性能評価や繁忙期期間中だけの利用など、短期間のスポット利用にもおすすめです。
緊急時の代替利用にも対応
- 所有機器の故障や修理対応中など、急な測定ニーズにも対応できる代替機としてご利用頂けます。
アダプタでベアファイバの測定にも対応

被覆を剥いだベアファイバ状態のままIL/RL測定を行うことが可能なアダプタもございます。
通常はコネクタ加工を行わないと測定できない工程でも、ベアファイバを直接固定し、安定した光結合を実現できます。
開発段階の試作ケーブルや、まだコネクタが取り付けられていないファイバの評価にも対応しており、生産前・開発中の測定作業を効率化します。
試作評価、研究用途、工程内チェックなど、幅広いシーンでご活用いただけるアダプタです。
ソフトウェア制御にも対応
- ソフトウェア制御を希望される場合、相談ベースで対応可能。
- 英語版制御ソフト、エクセル記録可能、
- レンタル期間3カ月以上の場合、日本語ソフトウェア開発も相談致します。
請求方法
当社の機器レンタルサービスでは、ご利用開始月の月末を締日として計算し、翌月にご請求を発行いたします。
そのため、基本的な請求サイクルとして「毎月末締め・翌月現金振込」を採用しております。
なお、レンタル期間が1カ月以内の場合に限り、お客様のご要望に応じて「機器返却月締め・翌月現金振込」でのご請求にも対応可能です。ご希望ございましたらお気軽にご相談下さい。
仕様
| IL/RL測定器 共通仕様 | |||
|---|---|---|---|
| 挿入損失・光源 | シングルモード | FTTX(4波長) | マルチモード |
| 内蔵ファイバ種(μm) | 9/125 | 9/125 | 50/125, 62.5/125 |
| 動作波長 (nm) | 1310 / 1550 | 1310 /1490 /1550 /1625 | 850 / 1300 |
| 光源コネクタ種 | FC/APC | FC/APC | FC/APC |
| 光源種 | レーザ | レーザ | LED |
| 光源帯域幅(nm) | <10 | <10 | <140(850nm)、<200(1300nm) |
| 励振状態 | 該当なし | 該当なし | 全モード EF適合対応可 |
| 測定規格(挿入損失) | JIS C5901-6.2/C5961-7.1,IEC61300-3-4 | ||
| 測定直線性(相対角度)偏差±0.05dB | 0dBm~-65dBm(1490nm) | ||
| 測定直線性(相対角度)偏差±0.05dB | 変化量が10dB未満の場合 | ||
| 反射減衰量 | シングルモード | FTTX(4波長) | マルチモード |
| 距離レンジ(m) | 2500上限 | ||
| マンドレルフリーの最短距離(m) | 1.7(両端反射<-45dB) | ||
| 測定規格(反射減衰量) | JIS C5901-6.5/C5961-7.2,IEC61300-3-6 | ||
| 機器スペック | |||
| 電源 | AC電源(90~264V、47~63Hz) | ||
| 消費電力 (W) | 15以下 | ||
| 最大相対湿度 | 95%(31℃以下まで。40℃で相対湿度50%まで直線的に低下) | ||
| 動作温度 (°C) | +5 ~ 40 | ||
| 暖気時間(分) | 5 ~ 15 | ||
| 湿度 | 95%以下(RH 0~+40℃、結露なきこと) | ||
| メーカー | OptoTest(現 Santec) | ||
| 原産国 | アメリカ | ||
ラインナップ
| IL測定 | RL測定法 | ファイバ種 | 波長(nm) | 長さ測定 | MPO | 仕様 | |
|---|---|---|---|---|---|---|---|

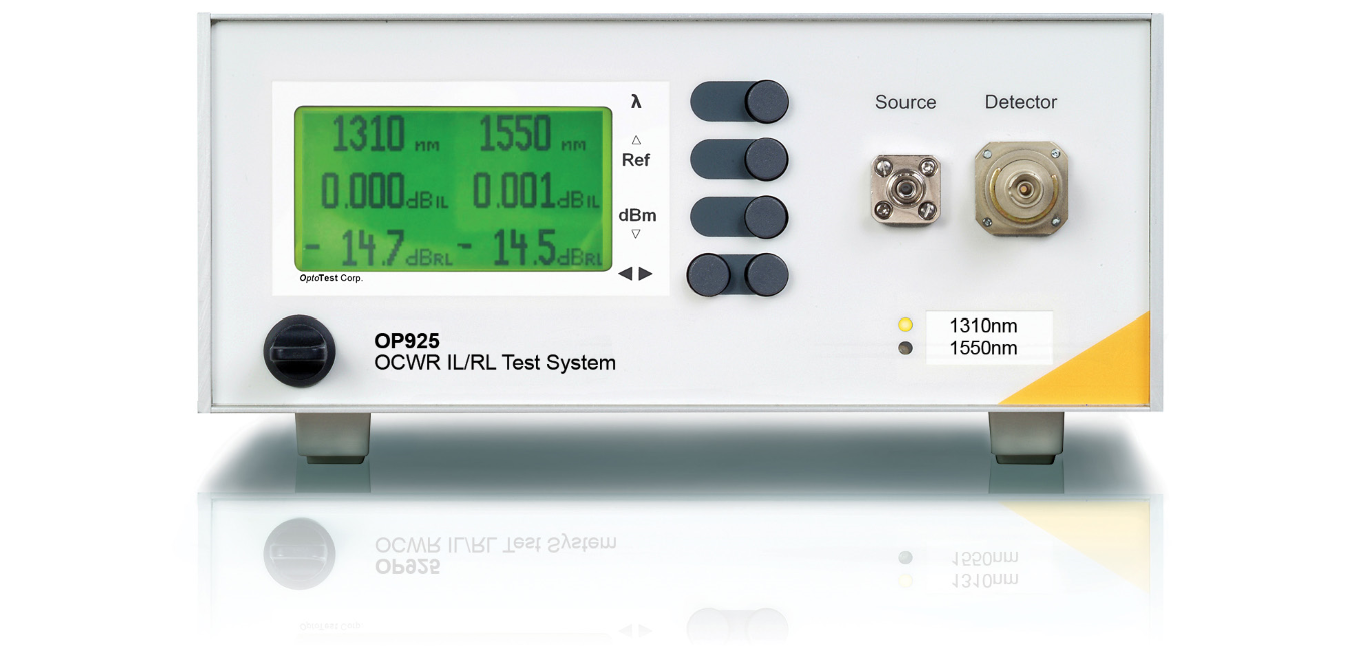

| OP925-CWRL-1315 | 〇 | OCWR法 | SM | 1310/1550 | × | × | |
| OP925-OCWR-8513-R | 〇 | OCWR法 | MM(GI50) | 850/1300 | × | 〇 | |
| OP931-SM-13/15-IN1 | 〇 | OTDR法 | SM | 1310/1550 | 〇 | × | |
| OP931-MM-85/13-IN1 | 〇 | OTDR法 | MM(GI62.5) | 850/1300 | 〇 | × | |

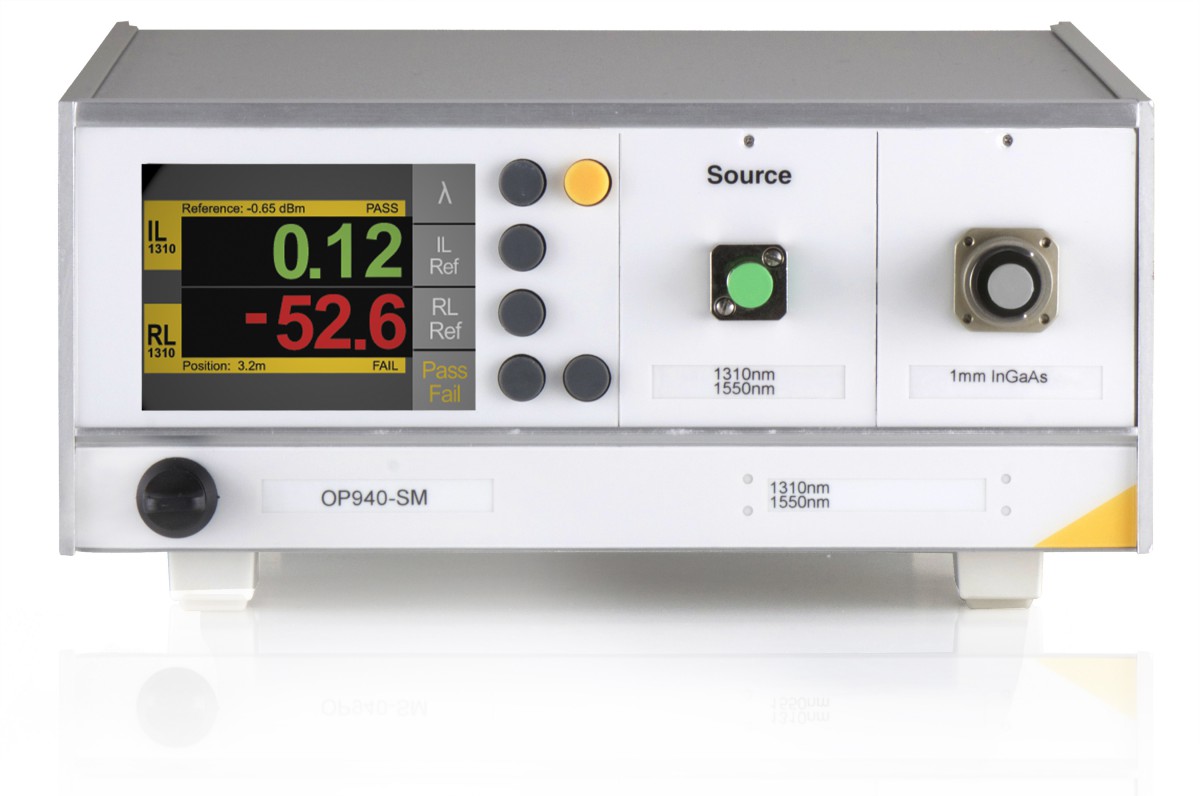

| OP940-SM-13/15-R | 〇 | OTDR法 | SM | 1310/1550 | 〇 | 〇 | |

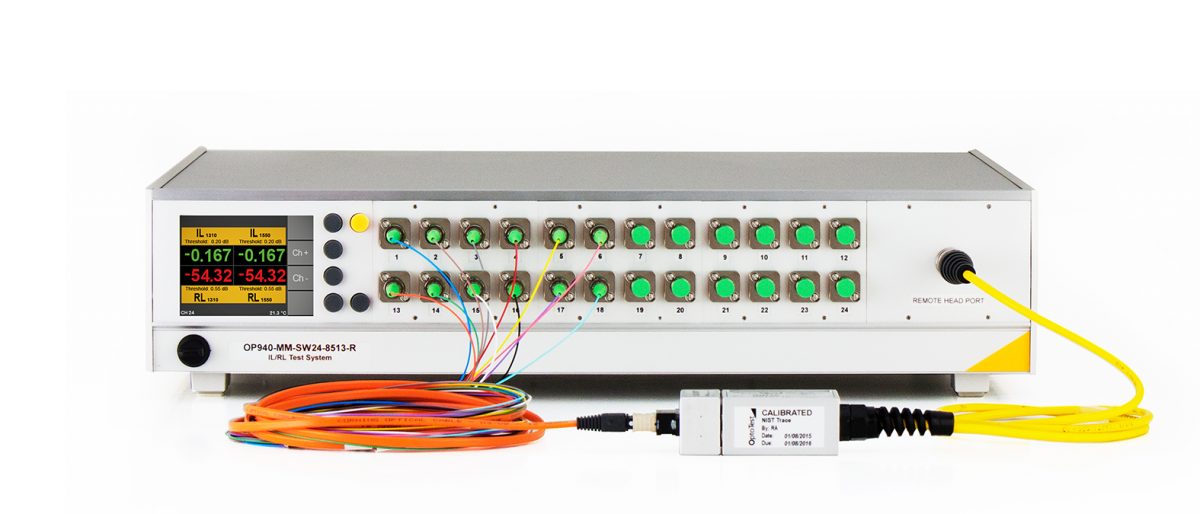

| OP940-M5-SW24-8513-R | 〇 | OTDR法 | MM(GI50) | 850/1300 | 〇 | 〇 | |
| OP965-S9-1315- SW2-FA-2IN1 |
〇 | OTDR法 | SM | 1310/1550 | 〇 | × |
オプション
| 型番 | コネクタ種 |
|---|---|
| AD-25 | φ2.5㎜ |
| AD-125 | φ1.25㎜ |
| AD-SC | SC |
| AD-FC | FC |
OP965,OP940(要確認)に付属して使用する光センサです。
手元で着脱しやすく、作業時間の短縮も期待できます。
| 型番 | コネクタ種 | |
|---|---|---|
![]() |
RIN1 | 拡張コード式センサ 光センサφ1mm |
![]() |
RIN3 | 拡張コード式センサ 光センサφ3mm |
![]() |

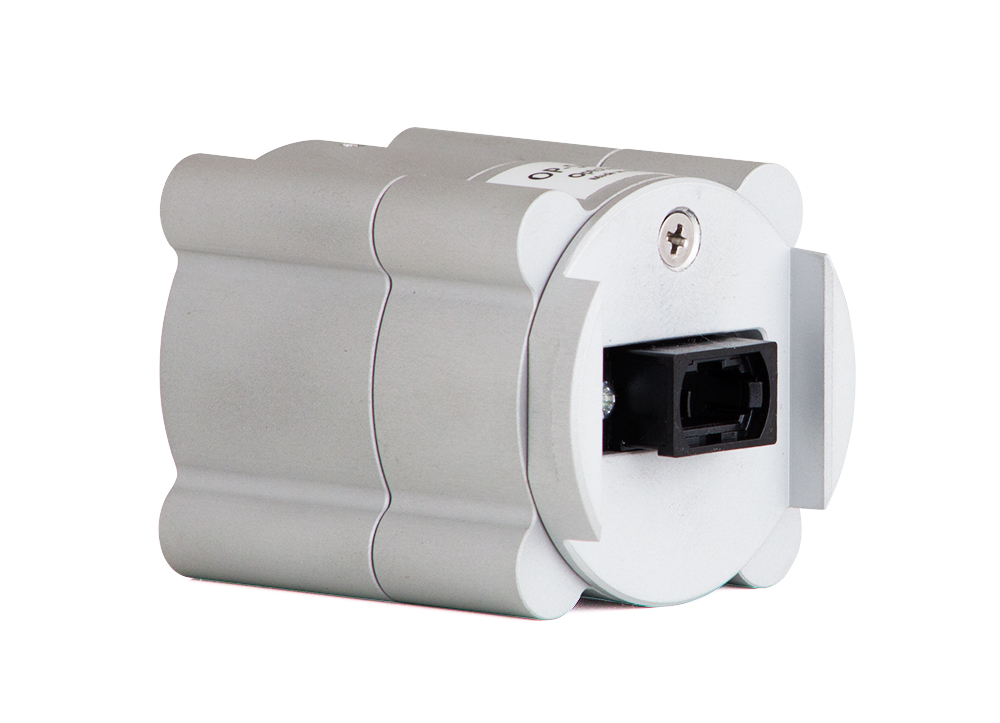

OP-SPHR | 積分球ヘッド 内面の球面均等反射により、MPO等高密度な 入力光をφ1mm,φ3mmセンサに集約します。 |
| 型番 | コネクタ種 |
|---|---|
| AD-SPHR-125 | φ1.25㎜ |
| AD-SPHR-BFA | ベアファイバ |
| AD-SPHR-MPO | MPO |
| AD-SPHR-MPO16 | MPO(16/32心) |
ご利用の流れ
01
お問い合わせ
お見積依頼
お問い合わせフォームもしくはお電話で受け付けしております。下記情報と併せてお問い合わせください。
- 製品名・型番・シリアル番号
- ご利用希望期間
02
レンタル内容の相談
お客様の使用目的、機器とオプション品の選定、ご利用スケジュールなど、レンタルで必要な情報をお伺いし、より目的に合った条件を提案致します。
03
お見積り
レンタル機器や期間からお見積りをご案内致します。
04
ご注文
ご注文書をメールまたはFAXにてお送りください。
05
レンタル機器の発送
ご指定の日時・場所へ、点検・動作確認済みの機器を発送いたします。
06
取扱い説明
お受け取り後、希望に合わせ、取扱い説明をオンラインまたは訪問にて対応可能です。
07
ご利用開始
お受け取り後すぐにご利用いただけます。
ご不明点やお困りの際は、担当者までご連絡ください。
08
ご返却
レンタル期間終了後、内容品を確認のうえご返却ください。
※返送時の送料はご負担ください。
当社で動作確認後、レンタル完了となります。
09
請求書のお送り
ご利用内容より担当者様宛に請求書をお送りさせて頂きます。
※レンタル期間により返却前に請求書をお送りする場合がございます。
