端面のキズ汚れ検査が簡単にできます。
汎用性の高い、2種類の倍率を切り替えられるモデルです。
製品特長
- 1台で2種類の倍率を搭載（200倍と80倍、400倍と200倍）
- タッチスイッチやフットペダルで簡単に倍率切り替え
- 使いやすさに特化した形状
- 豊富なアダプタで様々なコネクタに対応
- 画像保存機能とフットペダルに対応（EC400/200KD, EC400/200KC）
機能・詳細
- 1台で2種類の倍率を搭載
- 使いやすく、安全な形状
- 豊富なアダプタで様々なコネクタを検査できる
- 画像保存、フットペダル対応（EC400/200KD, EC400/200KC)

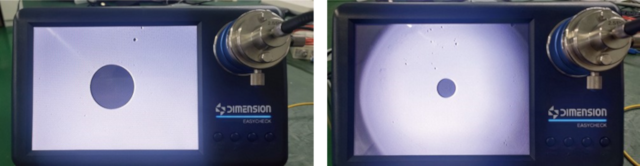

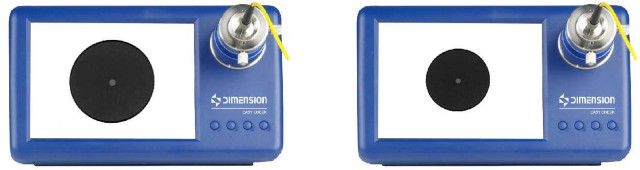

本体上部のタッチスイッチに触れる（EC200/80KML）、または前面のボタンを押す（EC400/200KD, EC400/200KC）と倍率が切り替わり、2種類の倍率でコネクタの観察ができます。
高倍率で端面の小さなキズ、汚れを確認でき、低倍率でより広い範囲を観察できます。

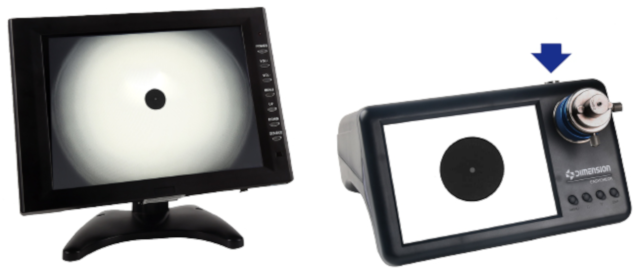

また、モニタ（オプション）を接続することで2種類の倍率の端面画像を同時に観察することもできます。
コネクタを差すと端面の画像がすぐに表示されるため、誰でも特別なトレーニングなしにキズ汚れ検査を行うことができます。コネクタ接続部の下にある円形の大きなダイヤルを回すと焦点合わせができます。多数の検査でも時間を要さないため、作業時間の軽減が期待できます。
丸みを帯びた形状で装置自体がコンパクトなため、作業スペースを妨げません。使いやすさを追求し、ケーブルがモニタ前を横切るようなわずらわしさもありません。
防塵機構も考慮されており、コネクタ接続部にちりやほこりが入りにくい構造になっています。

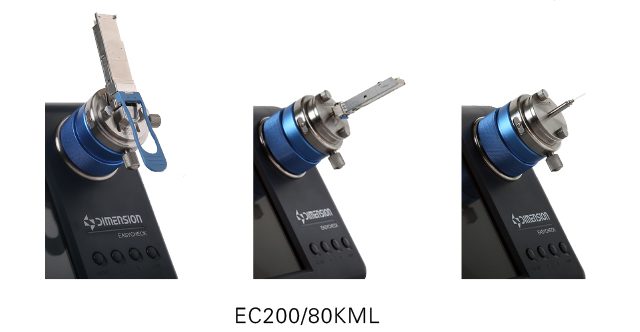

アダプタは32種類をラインナップ。様々なコネクタ、フェルールの検査が可能です。機器側コネクタ、MPO 多心コネクタ、TOSA/ROSA 等、様々なコネクタ検査のご要望にお応えします。アダプタは、単一倍率の イージーチェック V2、イージーチェック 、キズ判定機能付きのオートチェック と互換性があります。
アダプタは内側にセラミックスリーブを埋め込んでいます。検査対象のフェルールを傷めにくい構造です。
XY調整つまみ付きのため、上下左右につまみを動かすことで、単心の中心合わせのほか、多心の検査をすることができます。
EC400/200KD, EC400/200KCは、SDカードに端面のキャプチャ画像を保存できます。レポートの作成等、画像を後で利用したいときや、検査品質の管理も容易です。
その他、USBポート×3、イーサネットによる無線接続も可能です。
