端面のキズ汚れ検査が簡単にできます。
拡張性が高く、鮮明な画像の新モデルになりました。
製品特長
- 使いやすさに特化した形状
- 画像がデジタルになり、より鮮明に（新モデル）
- SDカードに端面画像を保存
- フットペダル、マウス、スキャナ等、高い拡張性（新モデル）
- 円形の大きなダイヤルで簡単に焦点合わせ
- 豊富なアダプタで様々なコネクタに対応
- XY調整つまみで多心の検査も可能
- 3つの倍率をラインナップ
機能・詳細
- 新モデルになり、機能を充実
- 使いやすく、安全な形状
- 豊富なアダプタで様々なコネクタを検査できる
- 機器側ポートの検査にも
- 端面画像の保存、出力
- 倍率ラインナップ
画像が鮮明に
デジタル画像になり、従来よりも鮮明な画像になりました。
1024×764 PIXの高解像度モニタを採用。
高い拡張性
マウス、キーボード、LAN、HDMI、フットペダル、バーコードスキャナを接続できます。
状況に応じて便利に使用できます。

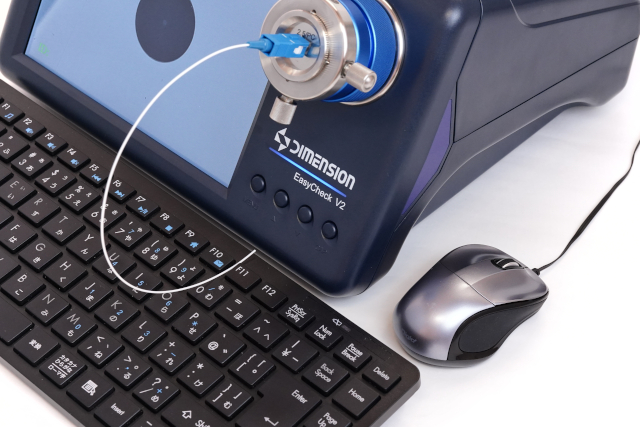

キーボード、マウスを接続可能

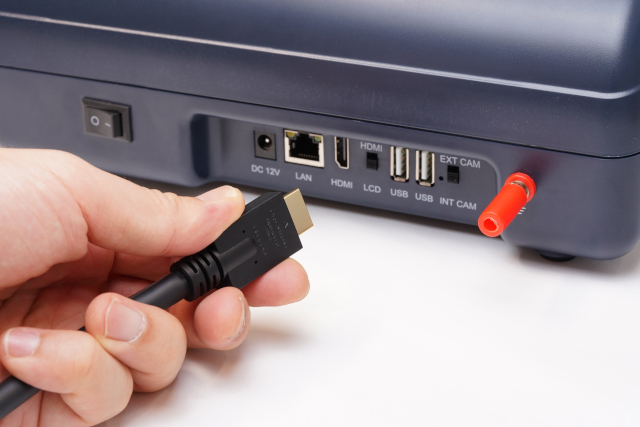

HDMIポート、LANポート

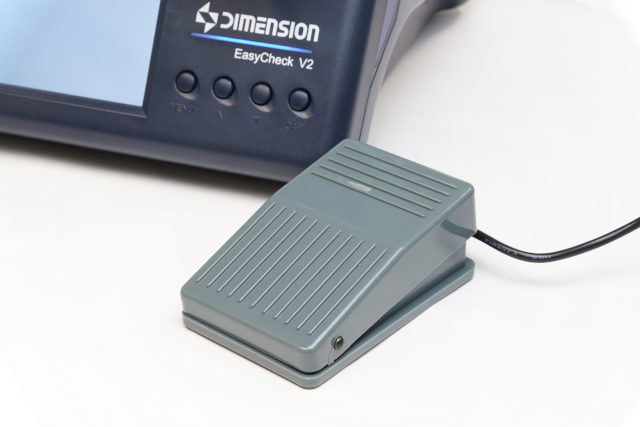

フットペダル（オプション）で端面画像撮像ができます。

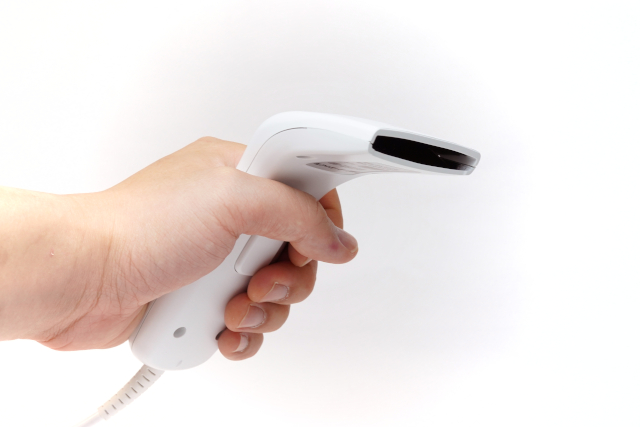

バーコード・スキャナで製品情報を読込むことができます。コネクタを差すと端面の画像がすぐに表示されるため、誰でも特別なトレーニングなしにキズ汚れ検査を行うことができます。コネクタ接続部の下にある円形の大きなダイヤルを回すと焦点合わせができます。多数の検査でも時間を要さないため、作業時間の軽減が期待できます。
丸みを帯びた形状で装置自体がコンパクトなため、限られた作業スペースでも導入でき、他の作業を妨げません。使いやすさを追求し、ケーブルがモニタ前を横切ってしまうといった、わずらわしさがありません。
防塵機構も考慮されており、コネクタ接続部にちりやほこりが入りにくい構造になっています。

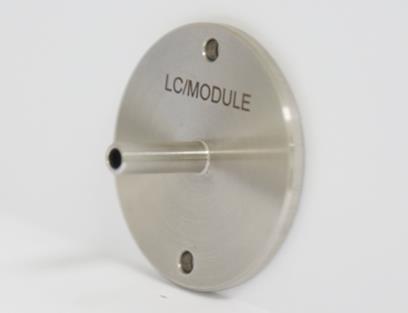

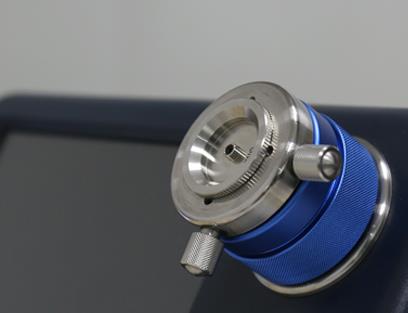

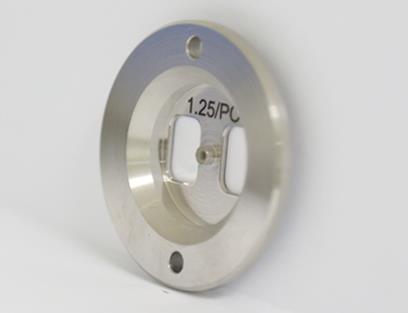

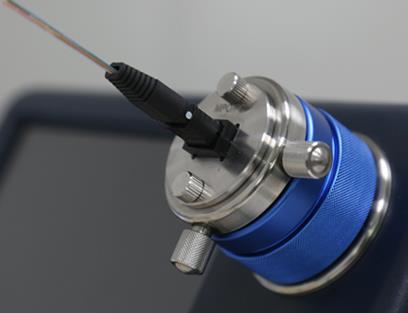

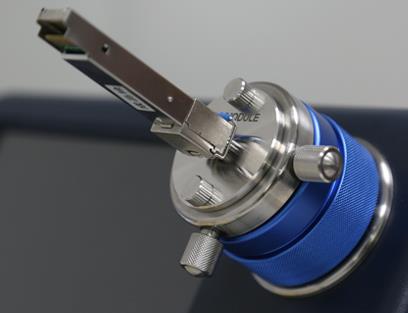

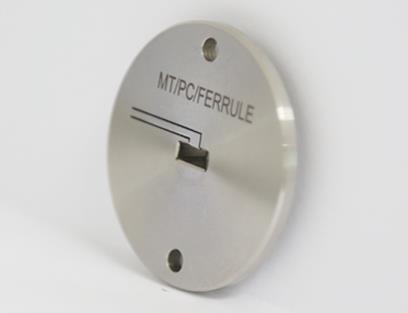

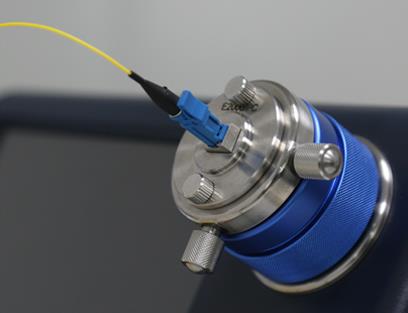

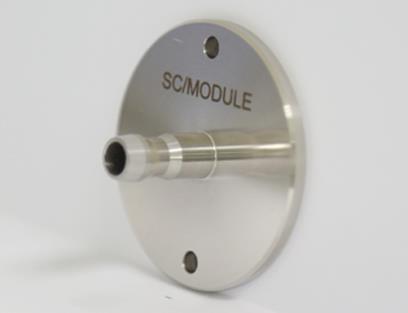

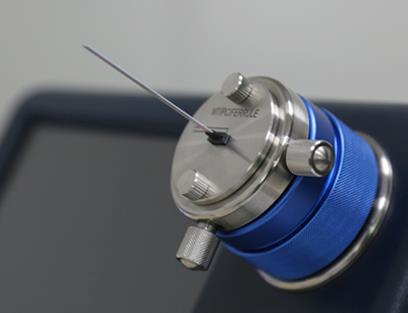

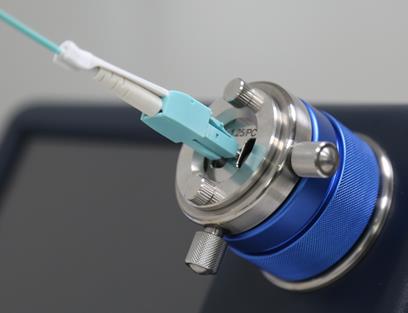

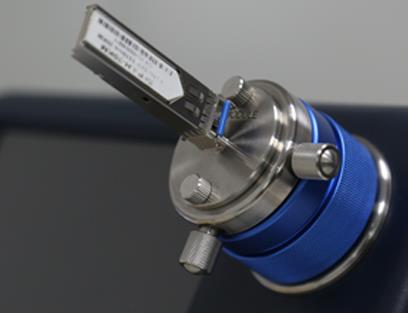

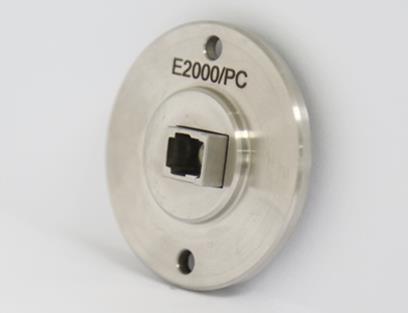

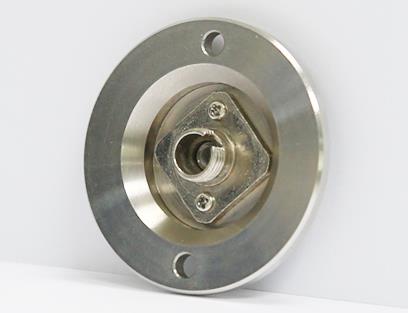

アダプタ交換によって様々なコネクタ、フェルールの検査が可能です。メス型コネクタ、MPO 多心コネクタ、TOSA/ROSA 等、様々なコネクタ検査のご要望にお応えします。
アダプタは内側にセラミックスリーブを埋め込んでいます。検査対象のフェルールを傷めにくい構造です。

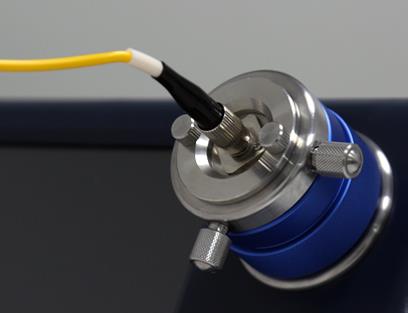

XY調整つまみを上下左右に動かすことで、単心の中心合わせのほか、多心の検査をすることができます。

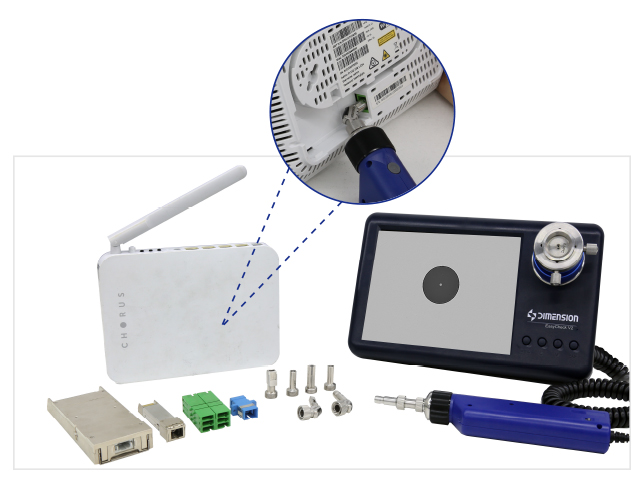

イージーゲットWiFiをUSB接続することで、モニタとして使用することができます。イージーゲットWiFiのアダプタティップは機器向けコネクタ、屈曲型コネクタ等、より多くのコネクタに対応しています。また、アダプタを付け替えることなく、2種類のコネクタを観察することができます。
端面の画像をキャプチャし、SD カードに保存できます。レポートの作成等、画像を後で利用したいときや、検査品質の管理も容易です。

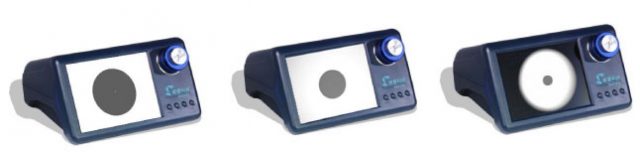

3種類の倍率ラインナップがございます。左から、400倍、200倍、80倍の端面画像イメージです。観察対象物によってお選びください。
仕様
| 焦点合わせ | 手動（マニュアルフォーカス） |
| 画像方式 | デジタル |
| モニタ | 8インチ TFT 1024×768 PIX |
| イメージセンサ | 1/2インチ CMOS |
| XY調整範囲 | X:4mm、Y:4mm |
| イージーゲットWiFi 入力ポート |
あり（デジタル） |
| 外部入出力 | USB×2、SDカード×1、LAN×1、HDMI×1 |
| 標準付属品 | アダプタ（型番によって付属品が異なります）、 SDカード、電源ケーブル |
| 消費電力量／電源 | 6W／DC 12V |
| 動作温度／保管温度 | -10℃～+40℃／-20℃～+55℃ |
| サイズ／重量 | 270mm×245mm×155mm／1.6kg |
| メーカー | Dimension Technology（中国） |
