環境試験測定V173EV
環境試験測定V173EV
あらゆる光部品の環境耐性評価に対応し、温度・湿度変化に伴う光損失の変動を高精度に記録・分析する自動測定システムです。光源・光パワーメータ・恒温槽・センサ類と連動し、測定開始からデータ保存までを完全自動化。
ユーザーはDUTの設置と測定条件の入力のみで、複雑な測定を簡単に実行できます。
コストを抑えながらも、安定性・正確性・信頼性に優れた品質保証向けの定番ソリューションです。さまざまな測定条件に柔軟に対応し、研究開発から量産検査まで幅広くご活用いただけます。
ユーザーはDUTの設置と測定条件の入力のみで、複雑な測定を簡単に実行できます。
コストを抑えながらも、安定性・正確性・信頼性に優れた品質保証向けの定番ソリューションです。さまざまな測定条件に柔軟に対応し、研究開発から量産検査まで幅広くご活用いただけます。
-
- 光源・光パワーメータ・恒温槽とのマルチ機器連携に対応
- 測定開始時刻の予約設定が可能で、無人運転にも対応
- 温度・湿度センサの値を自動取得し、光損失データと統合記録
- 各波長・各チャネルの変動値、最大/最小/現在値をリアルタイム表示
- 閾値超過時には警告・不合格判定を自動表示（手動解除も可能）
- 測定前には全チャネルの絶対値を表示し、光接続状態を事前確認可能
- 測定結果はカスタムテンプレート形式で自動保存、報告書作成も容易
ttps://www.miki-fiberoptics.co.jp/wp/wp-content/uploads/2018/11/elbowtip_rotate-640x258.jpg
機能・特長

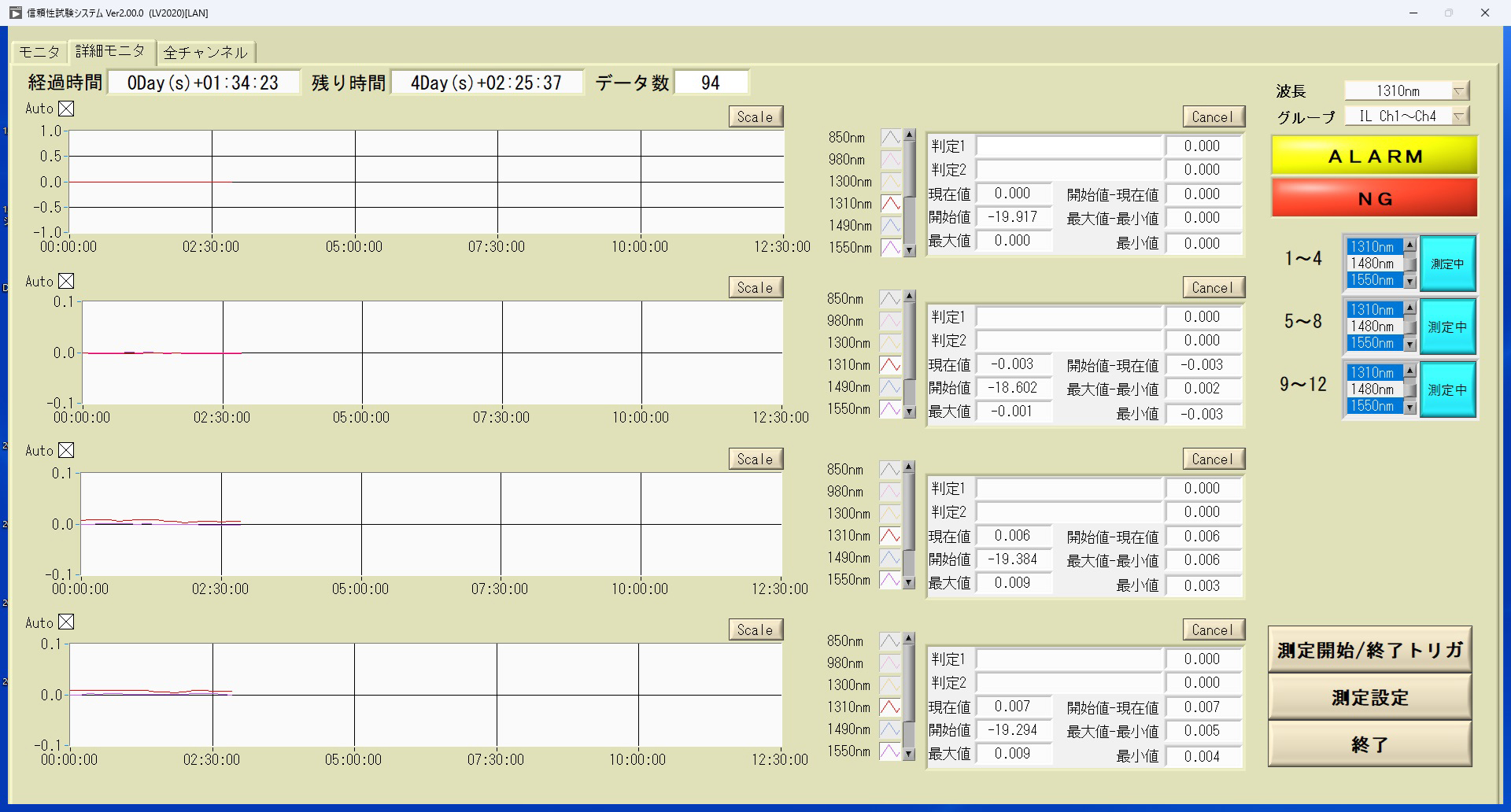

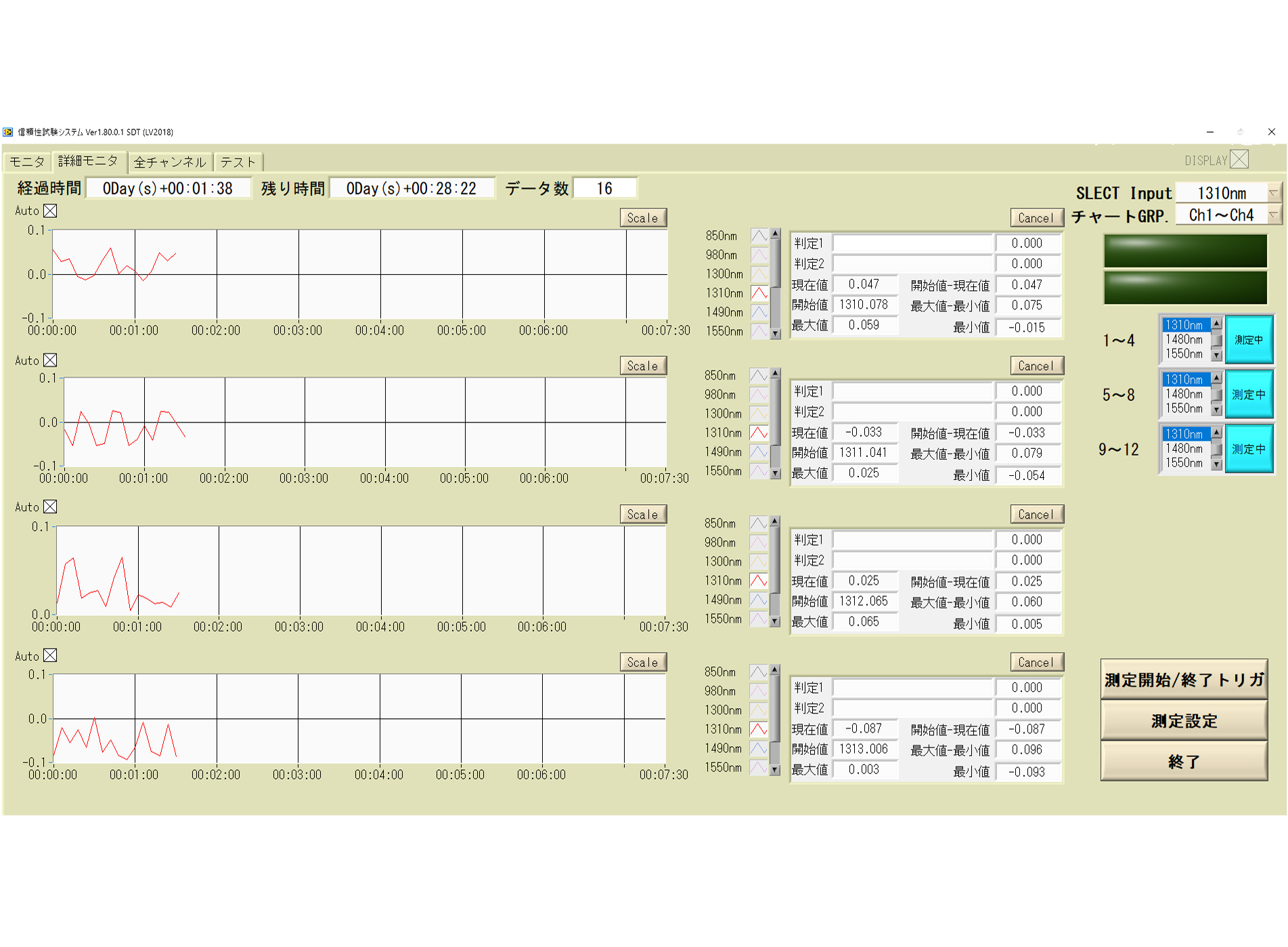

メイン画面
途中警告、各チャンネル表示、

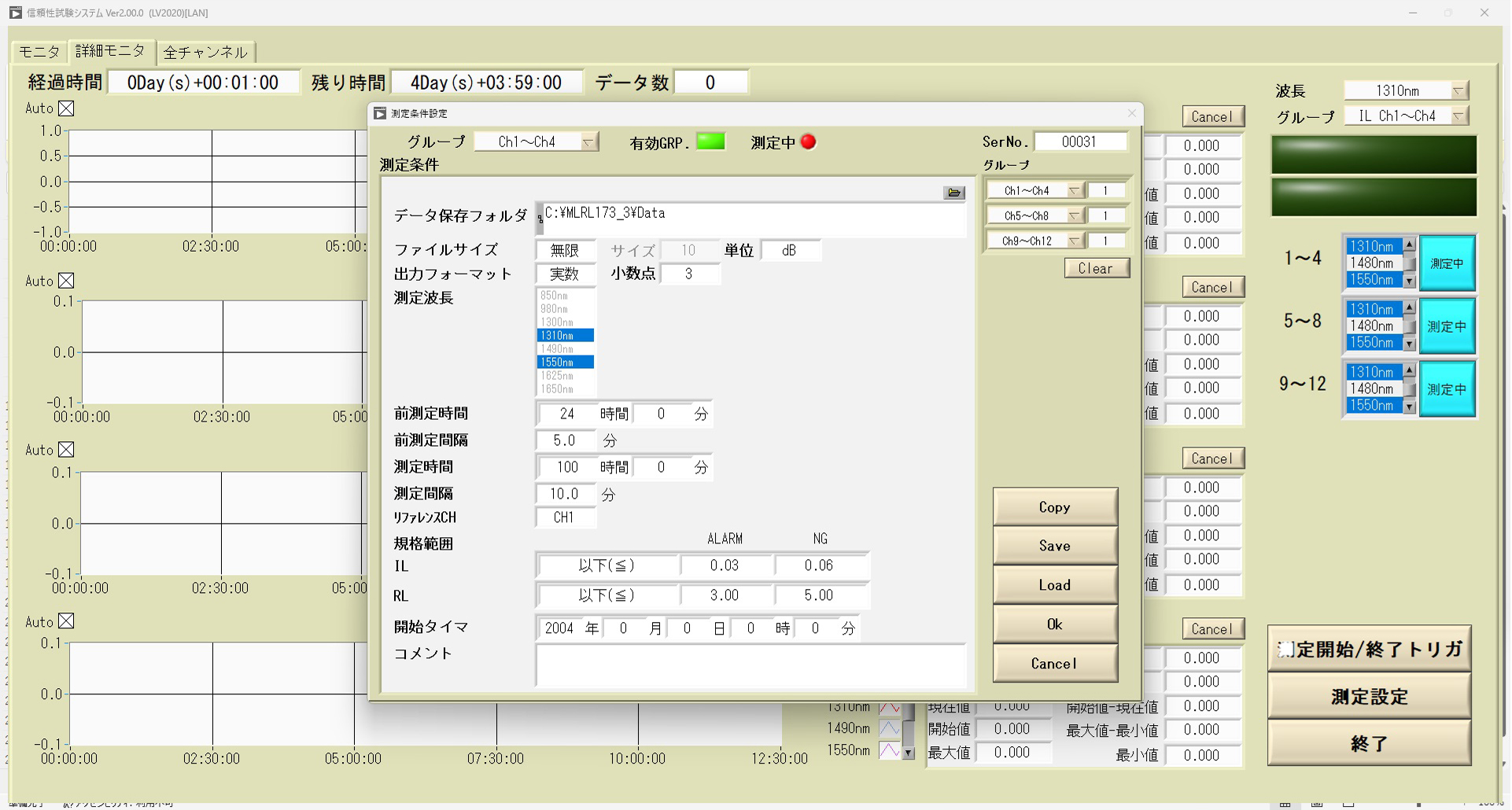

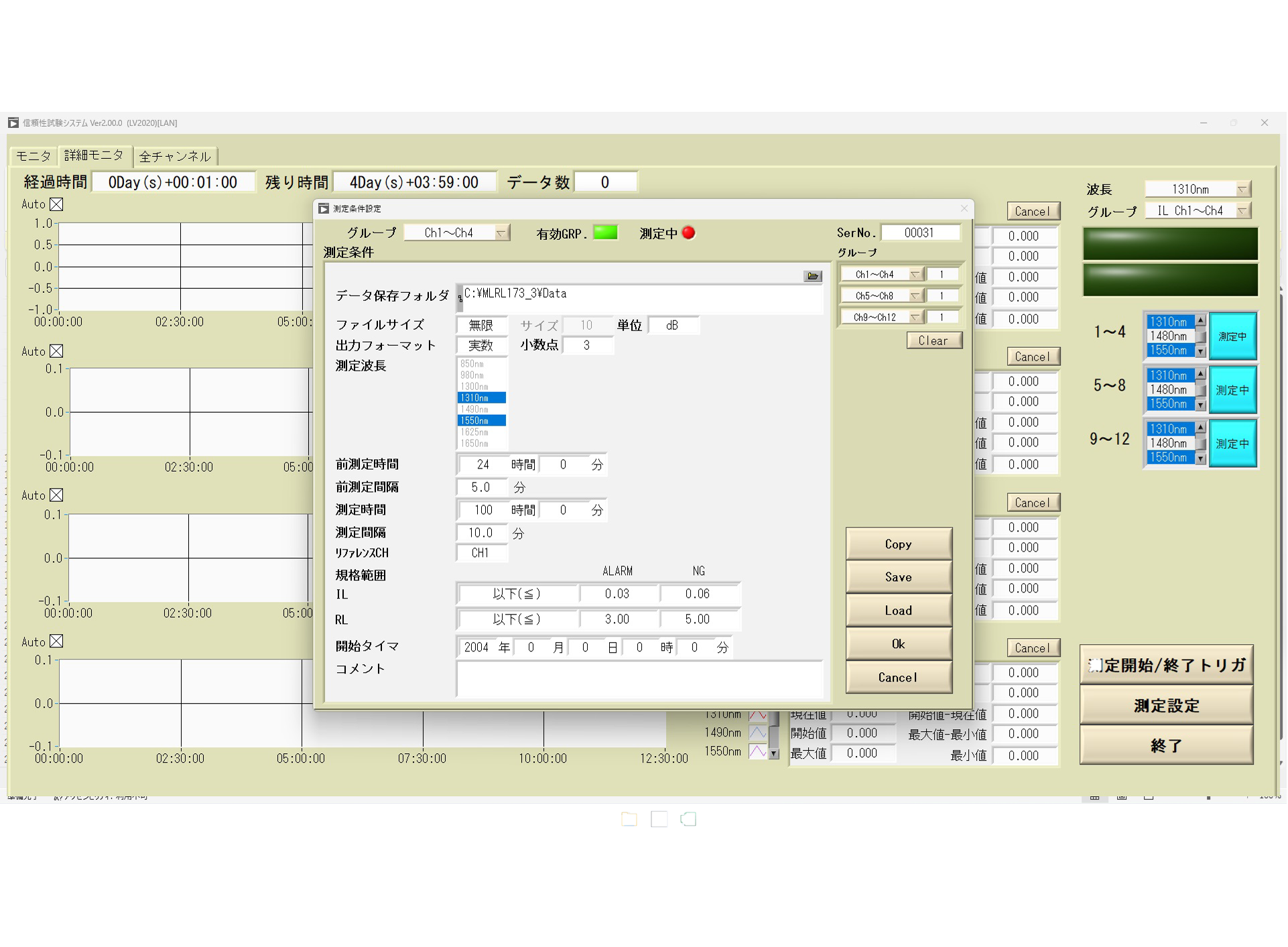

設定画面
データ保存先、ファイル分割サイズ、単位、フォーマット、測定波長、測定時間、

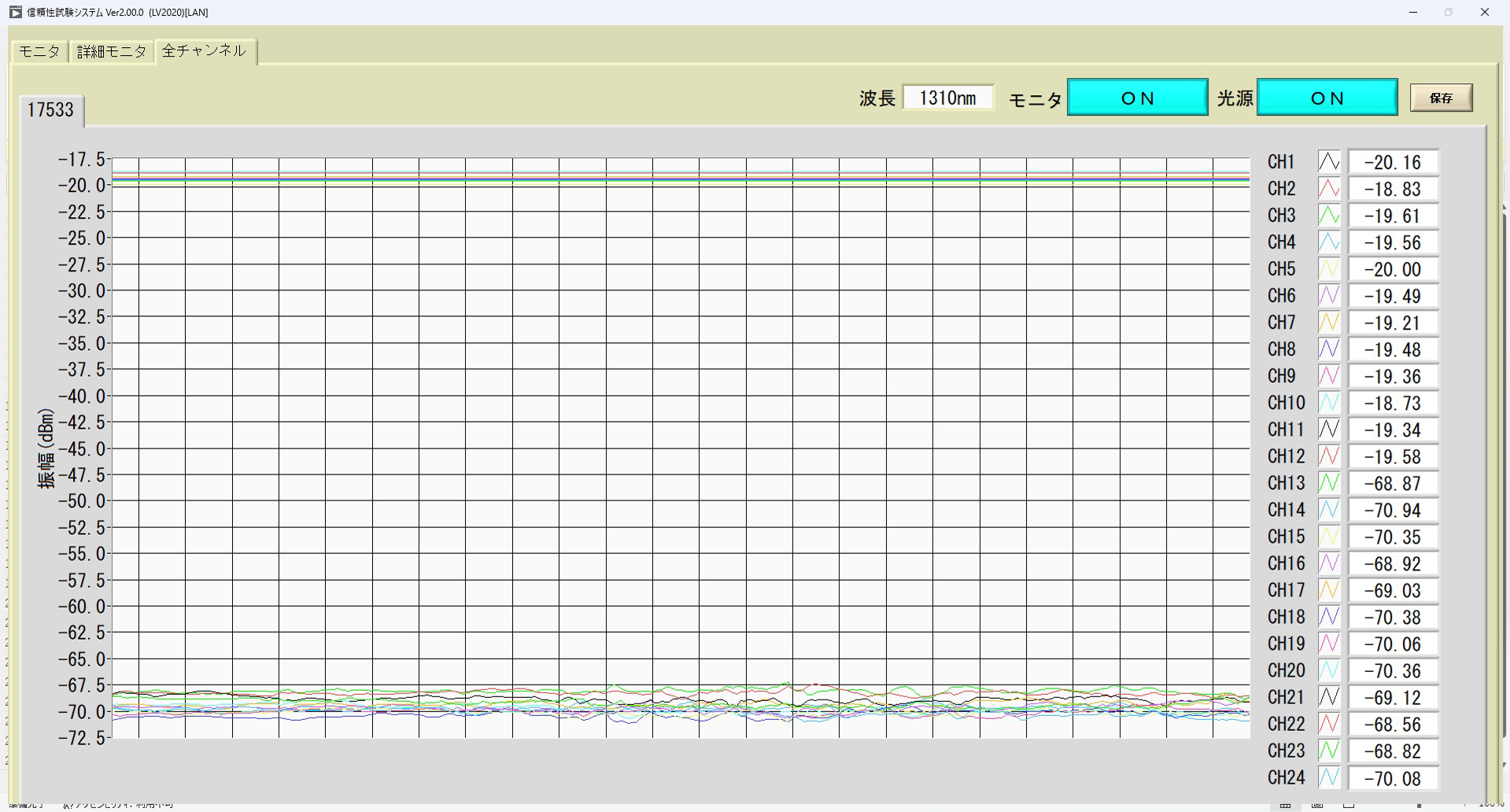

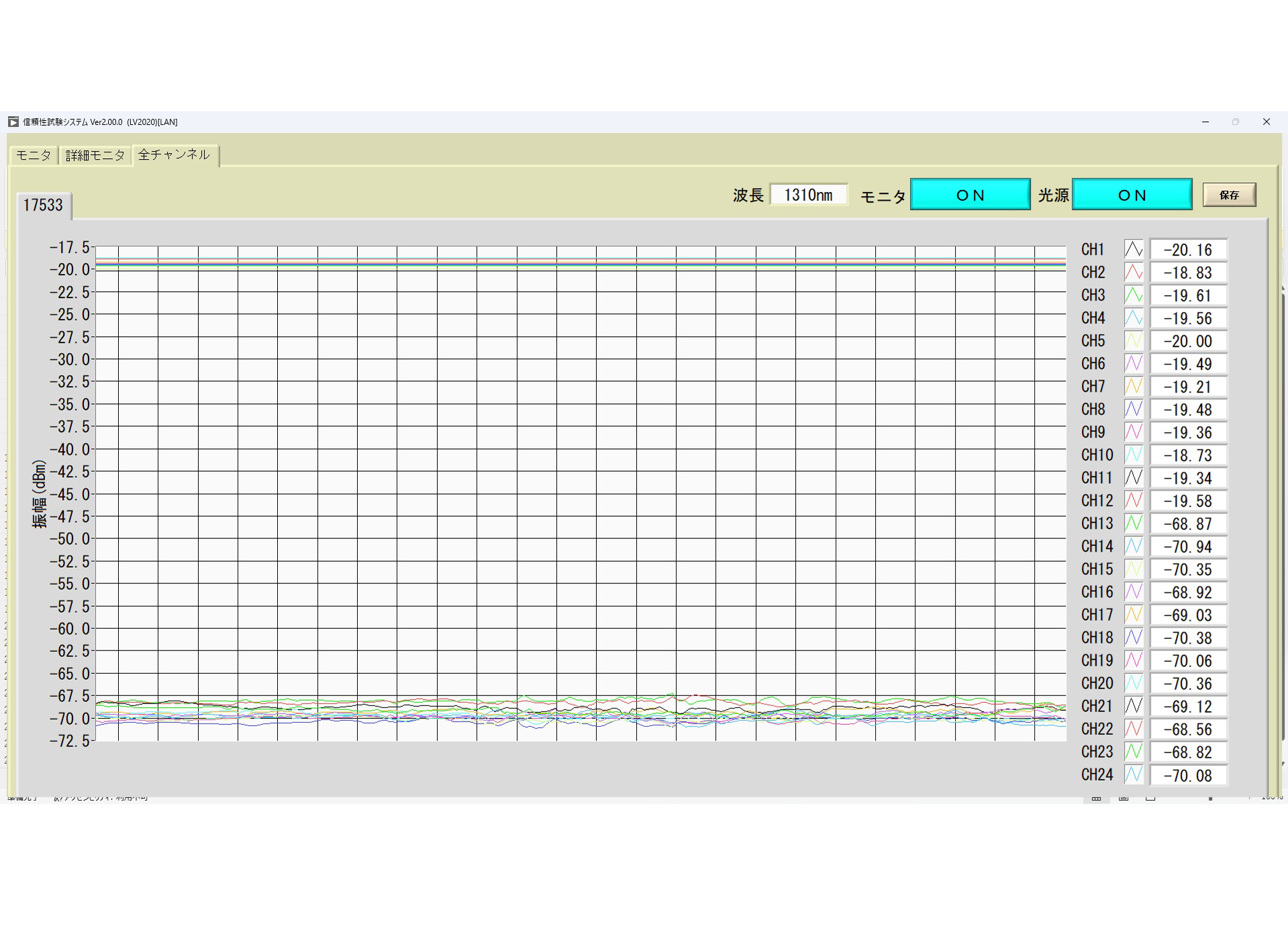

測定前準備モニタ
測定開始前に絶対値を観察する

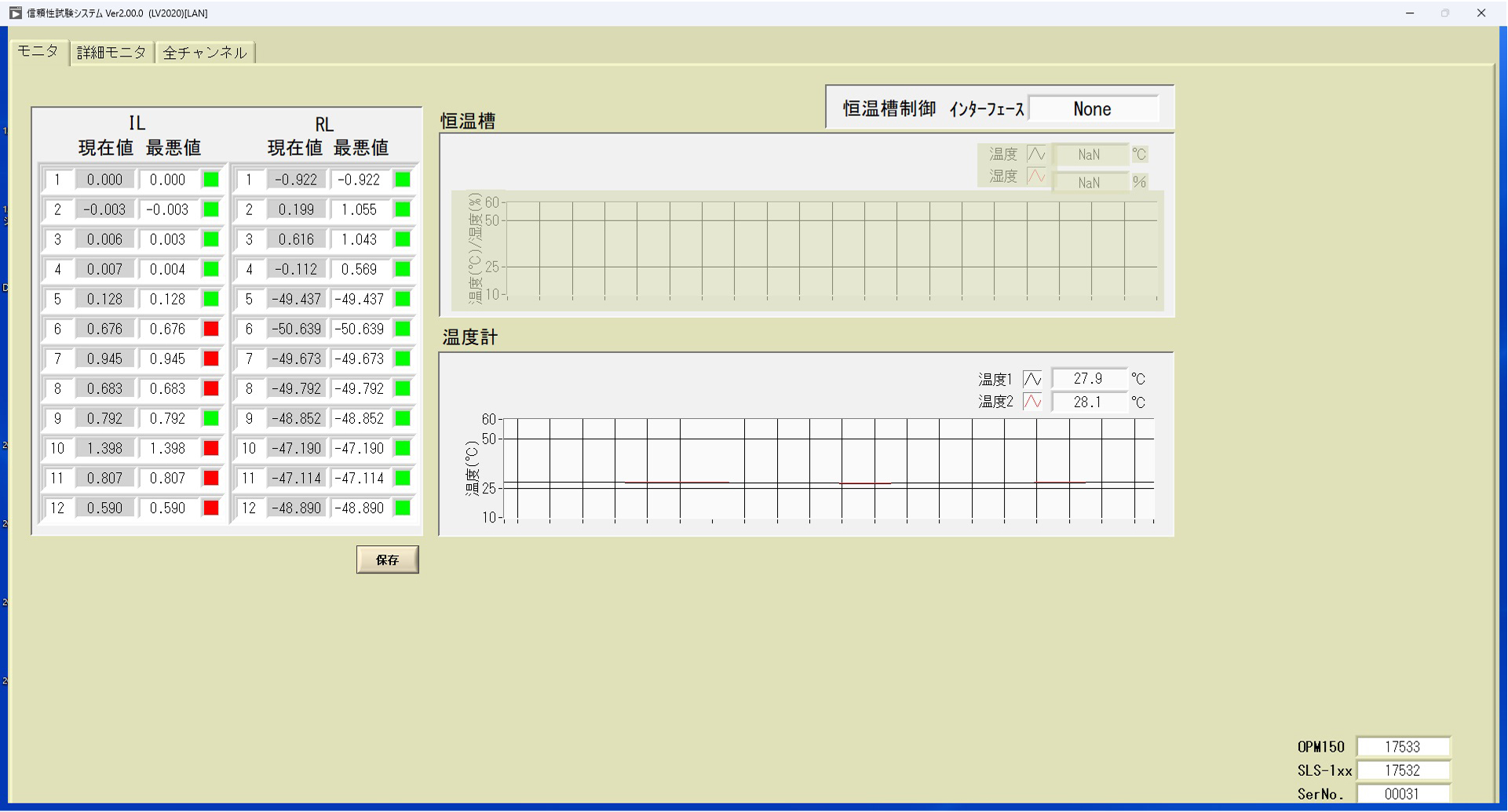

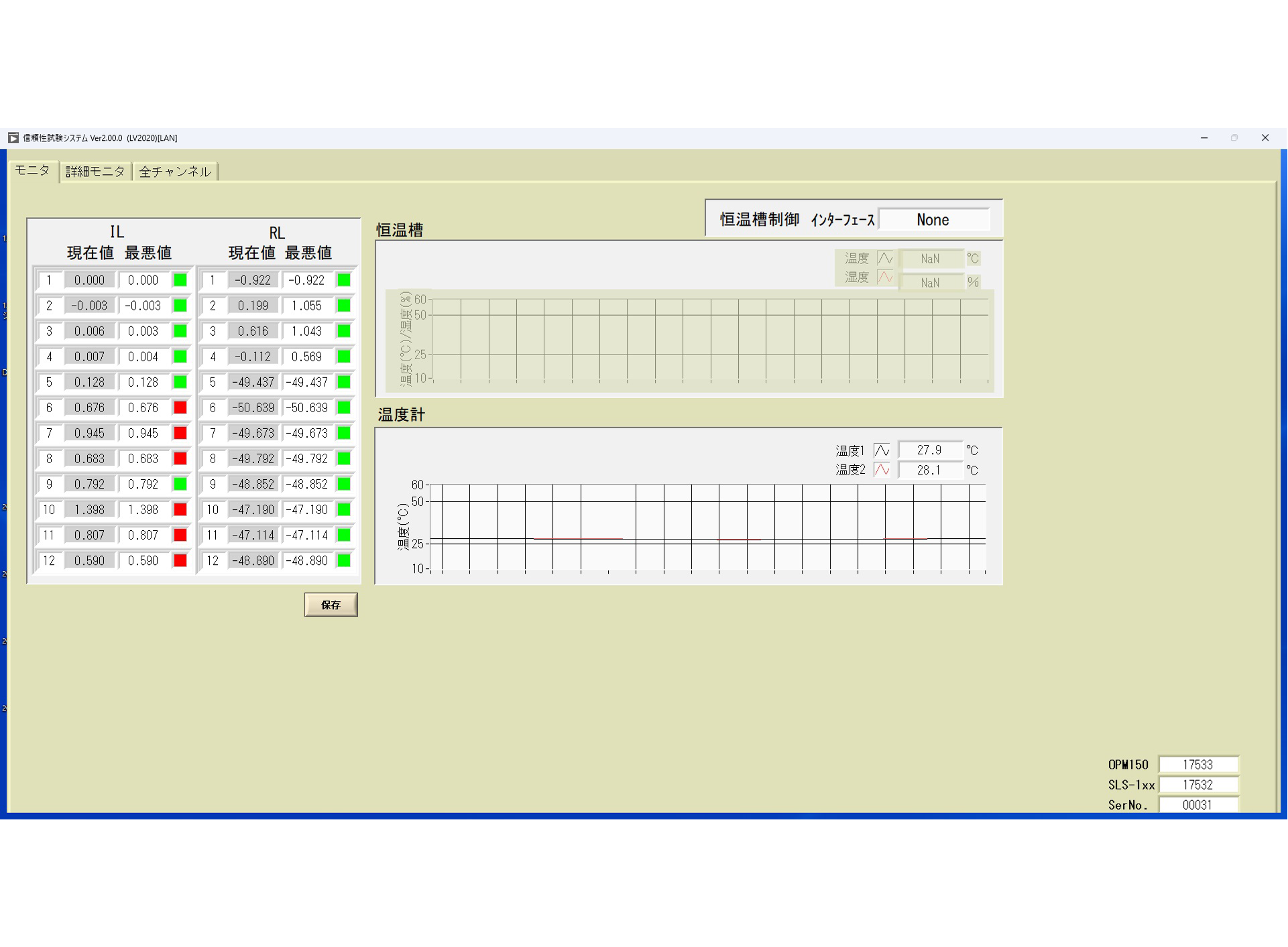

現在値と温度表示
現在値、最悪値、恒温槽情報
仕様
| 型番 | OTDR600 | OTDR600C | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| レーザー波長 (nm)※1 |
1260 ± 10 |
1310 ± 10 |
1383 ± 1 |
1490 ± 10 |
1550 ± 10 |
1625 ± 10 |
1310 ± 10 |
1383 ± 3 |
1550 ± 10 |
1625 ± 10 |
| ダイナミックレンジ(dB)※2 | 46 | 40 | 46 | 40 | ||||||
| 直線性(dB/dB) | 0.015 | 0.02 | ||||||||
| パルス幅(ns) | 100, 200, 500, 1000, 2000, 5000, 10000 | |||||||||
| リターンロス(dB)※3 | パルス幅ｘ2 | |||||||||
| 減衰パルス幅(%)※4 | 10 | |||||||||
| データ伝送距離範囲(km)※5 | 最大120 | |||||||||
| 測定長誤差(m)※6 | ± (0.75 + 0.001% × 距離 + サンプリング分解能 + GIの不確かさ) | |||||||||
| データ測定値 | 最大123,000 | |||||||||
| サンプリング分解能(m)※5 | 1 | |||||||||
| 平均測定時間※7 | 1秒～最大5分間 | |||||||||
| 適用ファイバー※8 | あらゆるシングルモードファイバーのみ | |||||||||
| 動作環境(℃) | +15 ～ +30、0〜70% RH（結露なし） | |||||||||
| 保管環境(℃) | 0 ～ +55、0〜70% RH（結露なし） | |||||||||
| 準拠規格 | IEC-60793-1-40、ITU G650.1、GR-196-CORE, SR-4731 | |||||||||
| メーカー | PFO Instruments | |||||||||
| 原産国 | イギリス | |||||||||
※2：片方向の光SNR（信号対雑音比）＝1。
※3：リターンロスが45dB以上の状態で、ピークがクリップされておらず、ピークより1.5dB低い地点での測定。
※4：リターンロスが55dB以上でピークがクリップされていない状態において、最短パルス幅時に後方散乱信号が通常レベルの±0.5dB以内に達すること。
※5：基準の群屈折率（グループインデックス）は1.466。
※6：群屈折率の不確かさが、測定全体の不確かさに最も大きな影響を与える。
※7：平均化時間はユーザー選択可能。より長い平均時間をご希望の場合は営業担当にご相談ください。
※8：その他のファイバ種類についても今後対応を検討中。
ラインナップ
| 型番 | 製品画像 |
|---|---|
| OTDR600 |
 |
| OTDR600C | |
