MPO光固定減衰器
MPO光固定減衰器
⾧さ48.8mmとコンパクトで、適切に光パワーレベルを調整します。
QSFPやOSFPといった高密度伝送では、特に有用です。
FOコードで分岐して減衰する必要がありません。
- 高密度通信分野
- データセンター
- ストレージエリアネットワークおよびファイバチャネル
- 特許取得製品
- 100% ILおよびRL試験済み
機能・特長
高密度アプリケーションに対応
全長わずか48.8mmのシンプルかつコンパクトな設計です。高密度データ通信および通信分野のアプリケーションに最適な製品です。
多様な用途
光源出力側の全チャンネルで信号のパワーレベルを調整する用途や、光パワーメータの直線性試験およびダイナミックレンジ測定にも使用できます。
多様な構造設計
8 / 12 / 16 / 24 / 32心ファイバ構成に対応します。
仕様
| 型番 | ATT | ||
|---|---|---|---|
| ファイバ心数 | 8、12、16、24、32 | ||
| ファイバ種 | SM(9/125µm) | MM(GI50/125µm) | |
| 減衰量(dB) | 1～20 | 1～3 | |
| 減衰量公差 | 1~3dB | ±1dB | ±1dB |
| 4~10dB | ±1dB | － | |
| 10dB以上 | ±10% | － | |
| 反射減衰量(dB) | 50以上(APC研磨) (代表値：60dB) |
－ | |
| 対応波長(nm) | 1310/1550 | 850 | |
| 動作温度(℃) | -40~+75 | ||

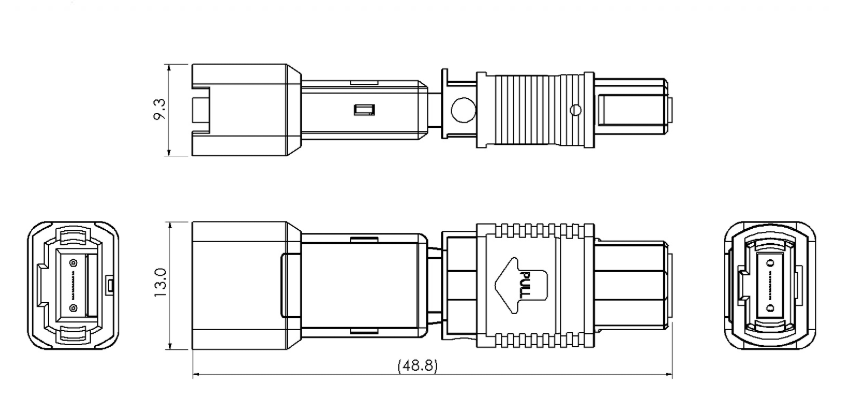

| サイズ(mm) | 48.8×13.0×9.3 | ||
| 原産国 | 台湾 | ||
| RoHS指令 | 適合 | ||
| IEC 61754-7 | 適合 | ||
| TIA/EIA 604-5 | 適合 | ||
| Telcordia GR-1435-CORE | 適合 | ||
ラインナップ
| 型番 | 減衰量※1 | 対応波長 | 心数※2 | 研磨種 | ファイバ種 | ハウジング素材 |
|---|---|---|---|---|---|---|
| ATT- | 01：1dB 03：3dB 05：5dB 10：10dB 20：20dB |
85：850nm 35：1310/1550nm |
8：8心 12：12心 16：16心 24：24心 32：32心 |
P：PC研磨 U：UPC研磨 A：APC研磨 |
S：SM M：MM G：MM62.5 |
P：プラスチック |
