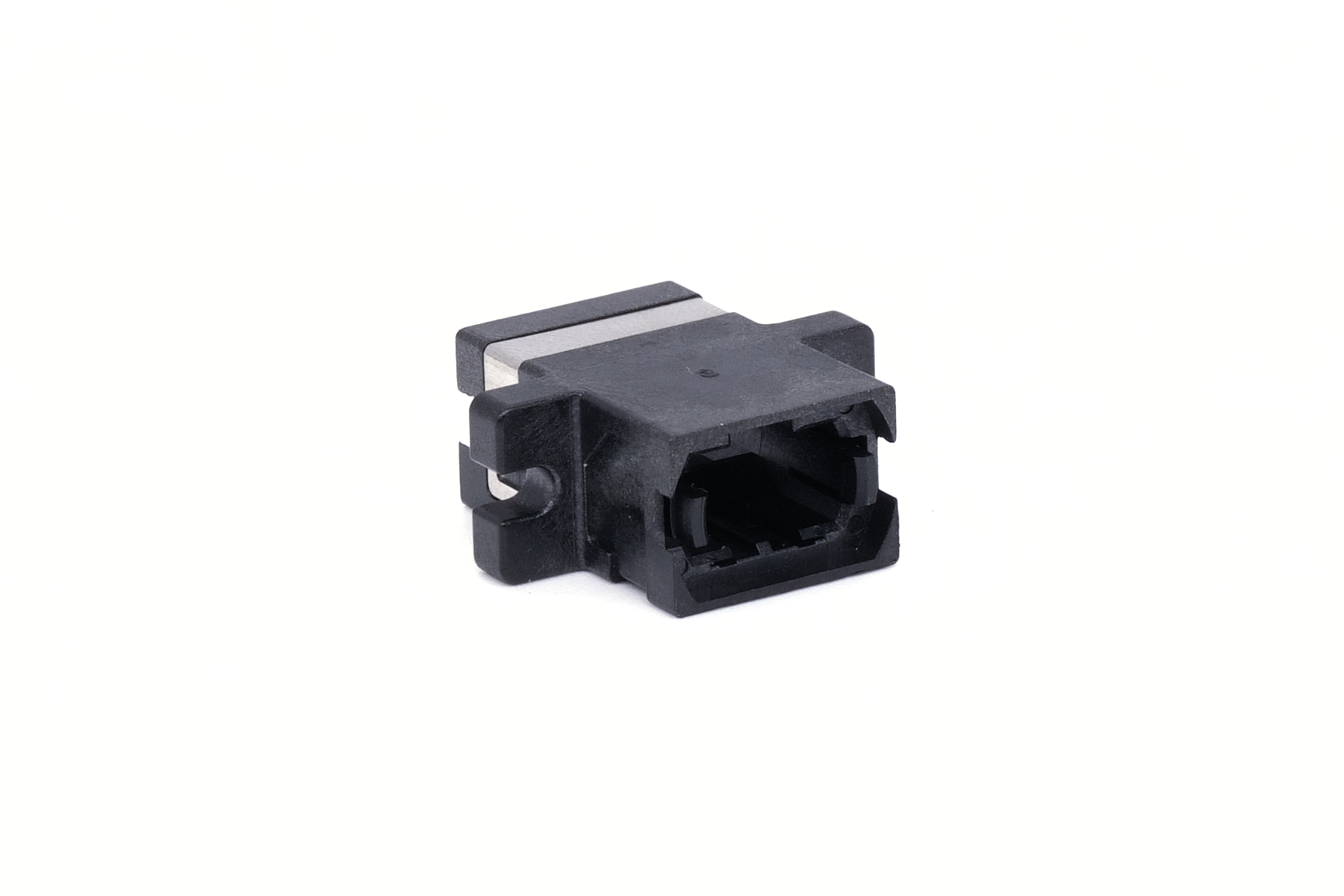

SCフットプリントMPOアダプタ
SCフットプリントMPOアダプタ
弊社のMPO中継アダプタ（メタルを除く）は、SCアダプタと同一サイズの取付形状（フットプリント）を採用したアダプタです。既存のSCパネルやトレイに容易に装着でき、MPO多心コネクタへの置き換えや高密度配線への移行をスムーズに行うことができます。
軽量かつ高精度な樹脂ハウジングを採用しており、安定した光接続性能と優れた耐久性を両立。繰り返しの挿抜においても信頼性の高い接続を維持します。
データセンター、通信機器、光配線盤など、スペース効率と接続品質が求められるさまざまな用途に適しています。
-
SCパネルと互換性のあるフットプリント設計
-
MPO多心コネクタ対応(12/24心など)
- 軽量で高精度な樹脂ハウジング
- 挿抜を繰り返しても光特性を維持
- データセンター、光配線盤、通信装置などに最適
機能・特長
SCパネル・アダプタトレイに取付可能
SCコネクタと同一サイズの取付形状を採用しており、既存のSCパネルやアダプタトレイにそのまま取り付けが可能です。新規設計を行うことなく、MPOコネクタへの置き換えや高密度配線へのアップグレードを容易にします。
樹脂ハウジングによる安定した接続性能
優れた作業性と信頼性

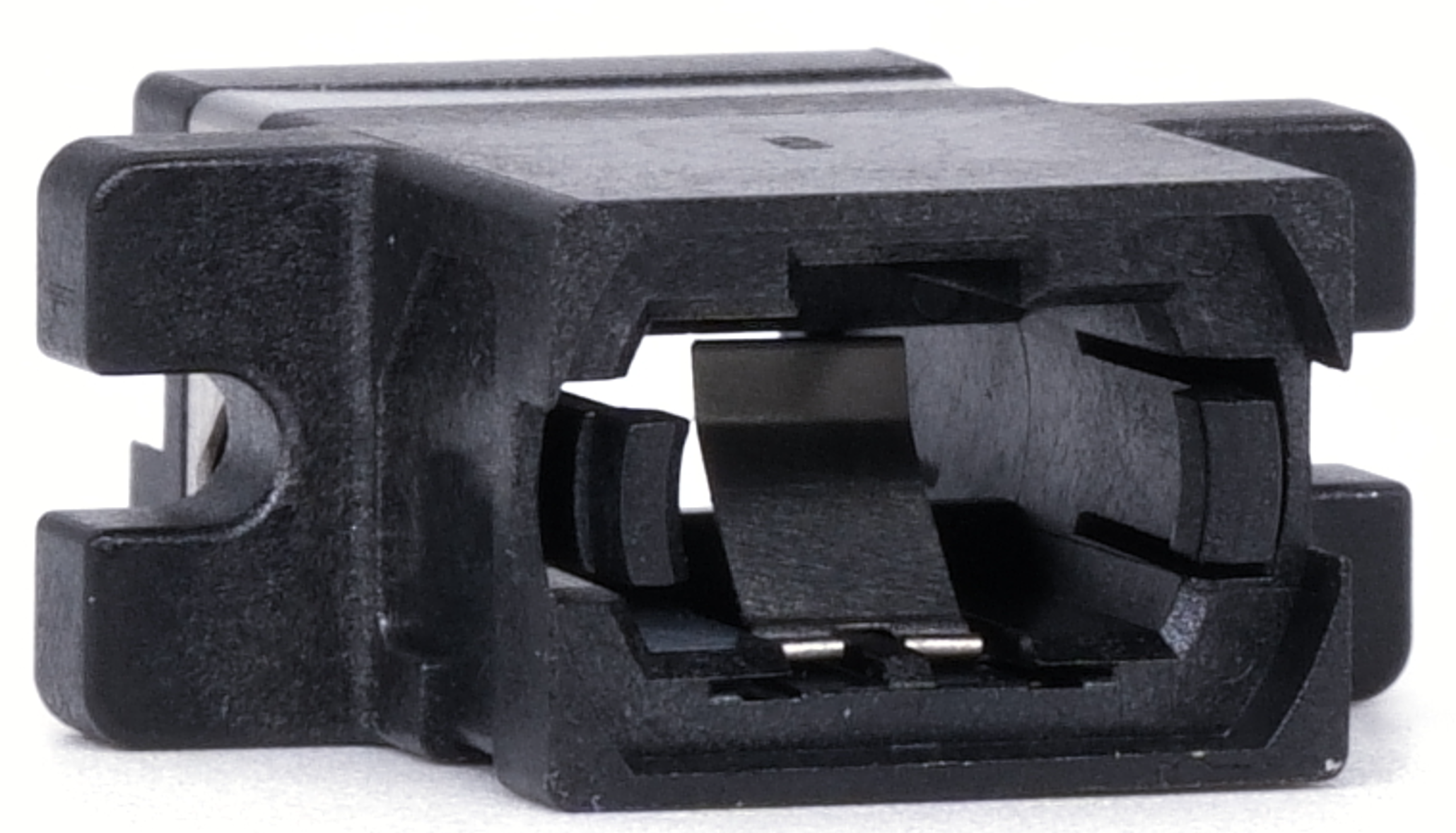

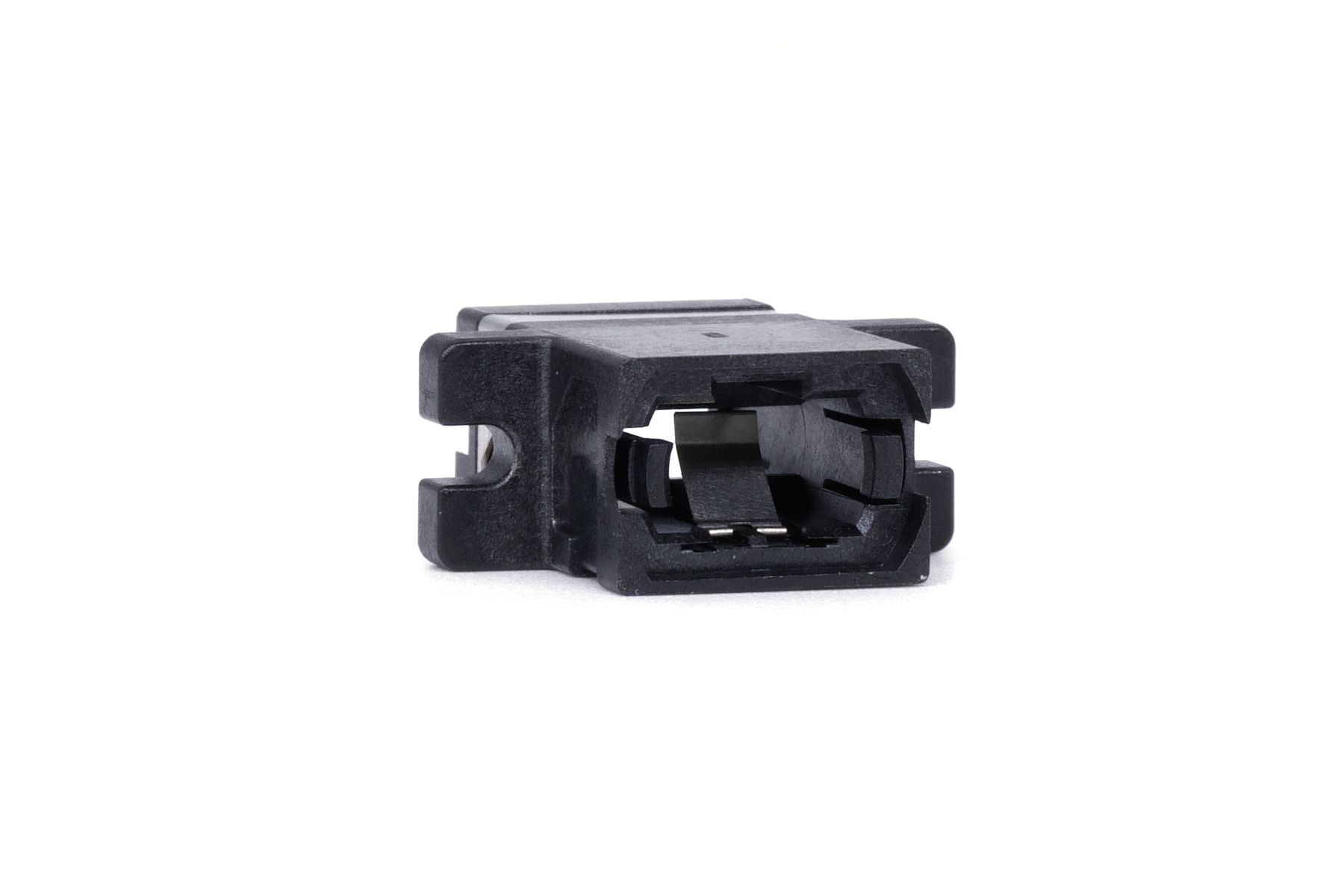

シャッター付きアダプタ
また、シャッターの自動開閉はコネクタの挿抜動作に連動して行われるため、使用時の手間を省き、作業効率を向上させます。

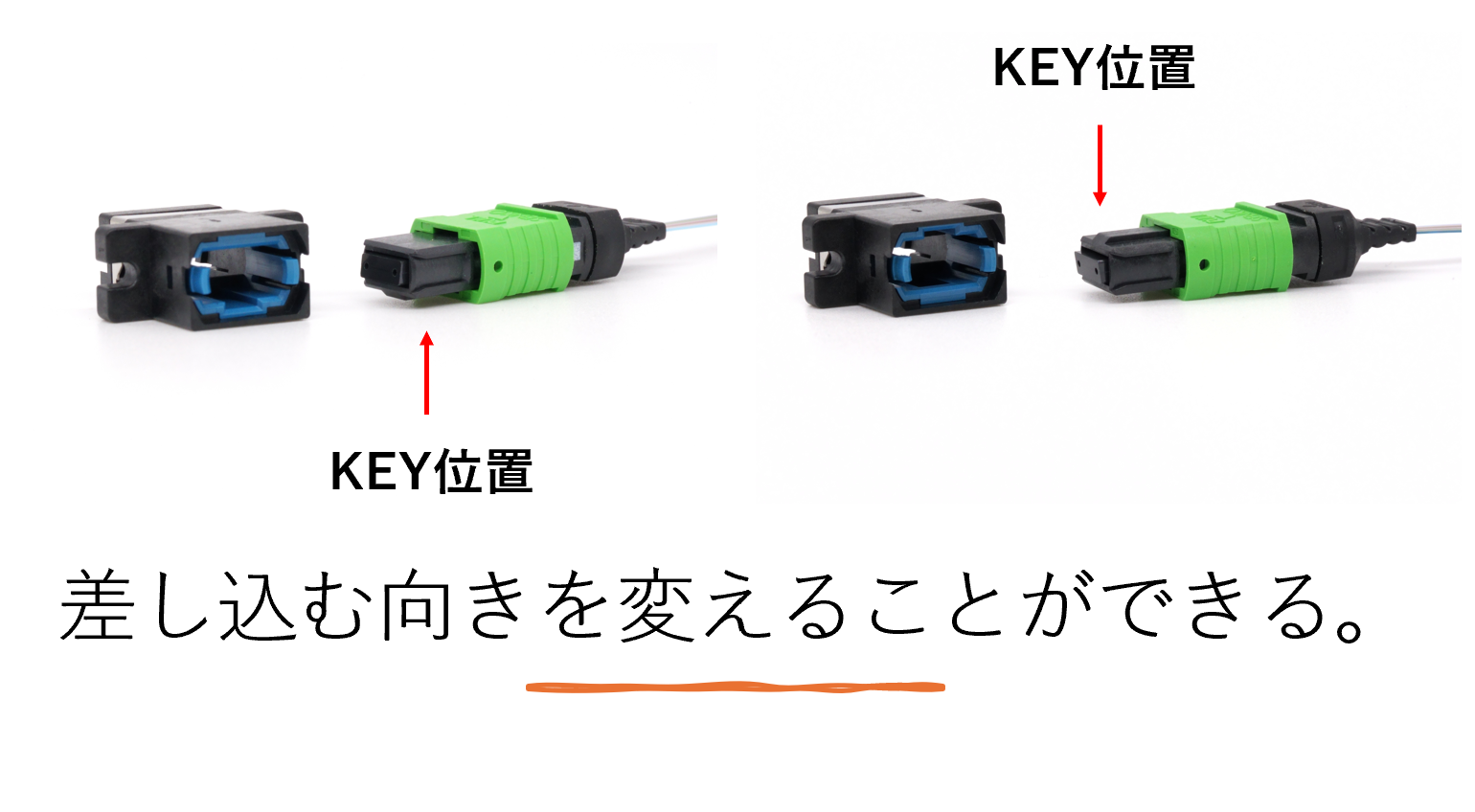

キー位置変更でTypeAとTypeBの両対応可能
アダプタのガイドキーを逆向きにすることで、異なるケーブルタイプ [Type A(UP-DOWN)とType B(UP-UP)］のどちらも正しい極性を維持して接続することができます。

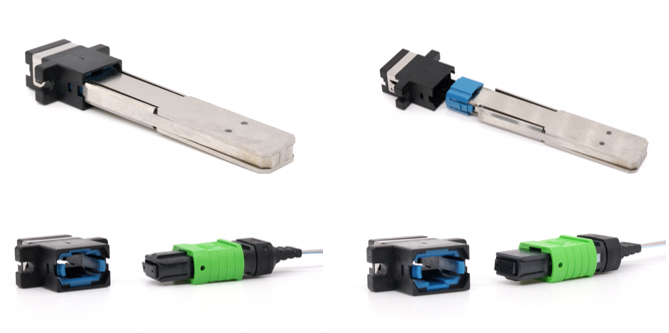

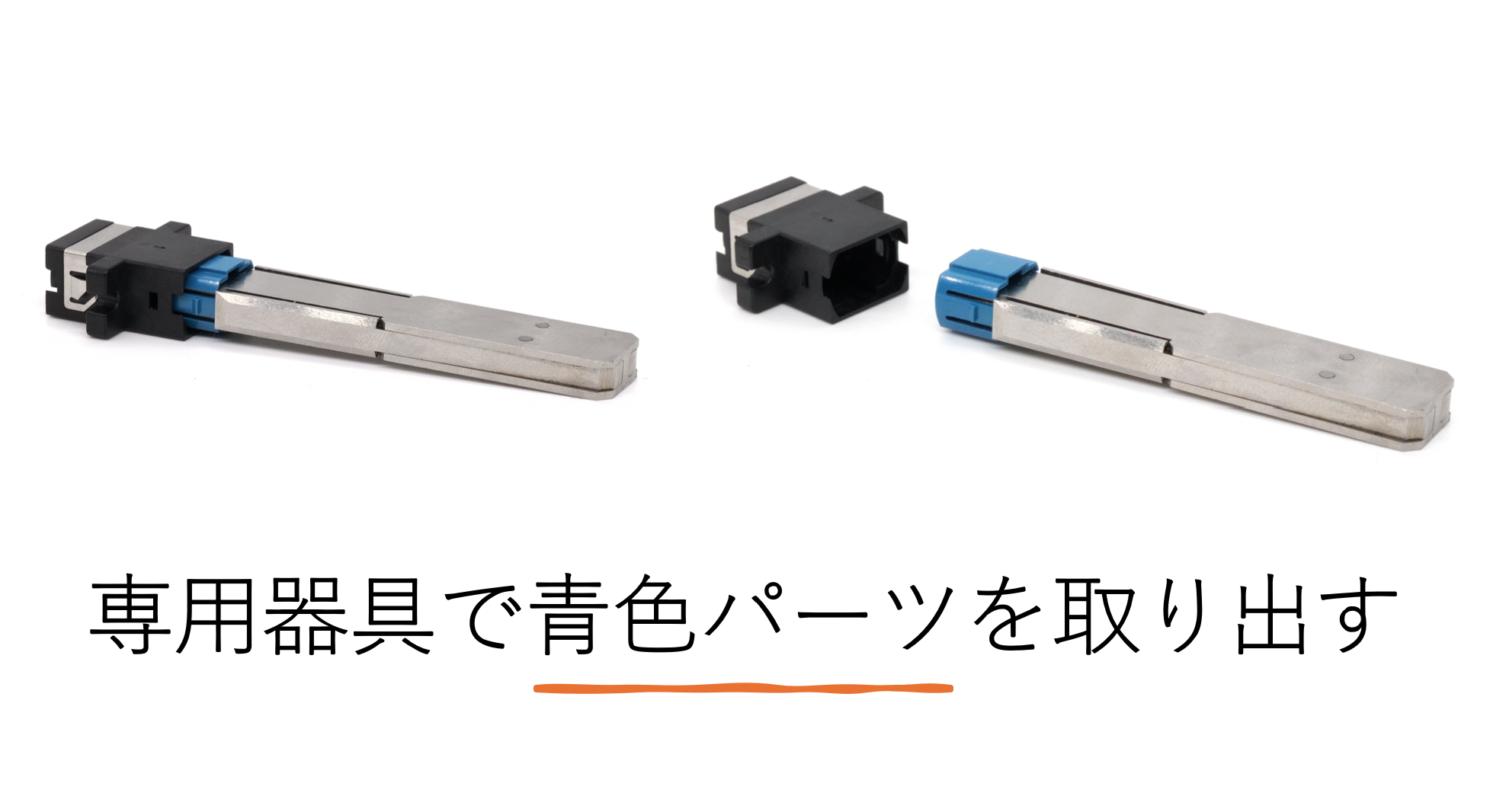

専用器具を使用して、写真のように、キー位置を上下に入れ替えることができます。
仕様
| 型番 | ADP-PP-9-K | ||
|---|---|---|---|
| 標準規格 |
MPO/MTP®インターフェースのIEC 61754-7およびTIA/EIA 604-5準拠
Telcordia GR-1435-CORE準拠
|
||
| 原産国 | 台湾 | ||
ラインナップ
| 型番 | 外観 | コネクタ種 | ファイバ種 | 特長 | 単価（税別） | |
|---|---|---|---|---|---|---|

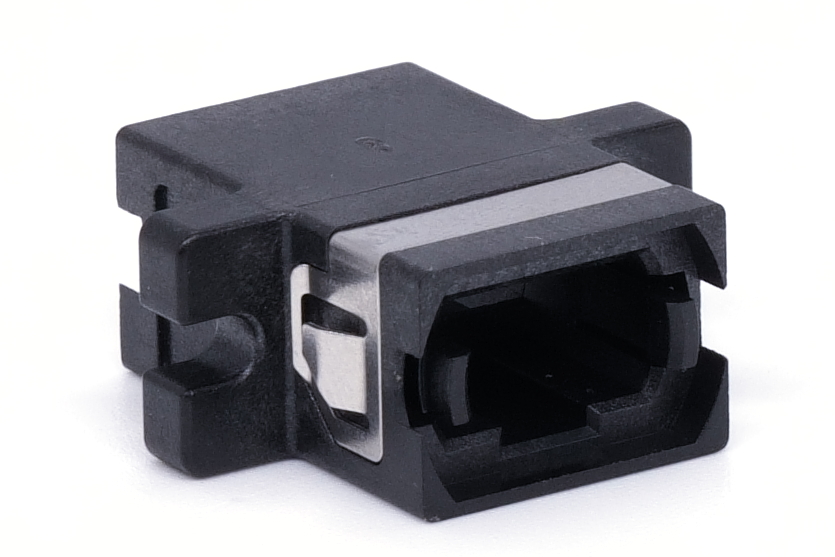

| ADP-PP-9-K | |
MPO (12/24心) |
SM/MM兼用 | ー | 1~9個:￥1,800 10個以上:お問い合わせ |
|

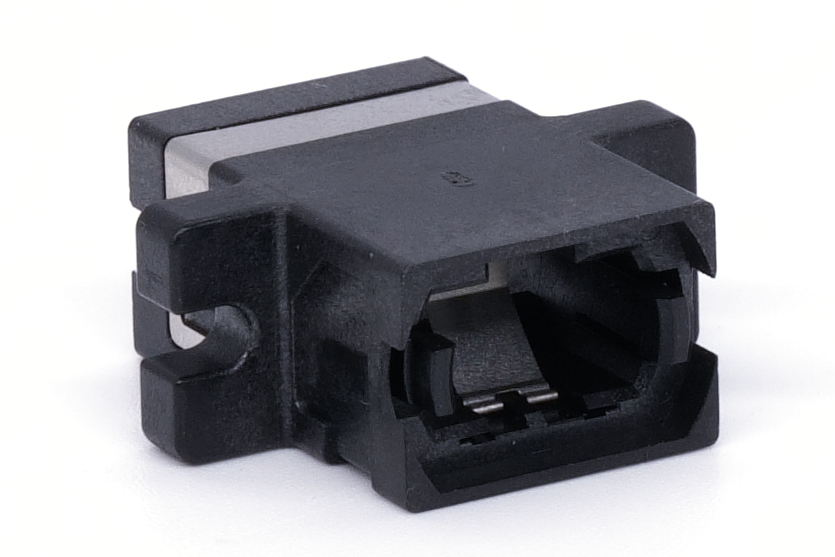

| ADP-PP-9-K-S |  |
MPO (12/24心) |
SM/MM兼用 | シャッター付き | 1~9個:￥2,000 10個以上:お問い合わせ |
|

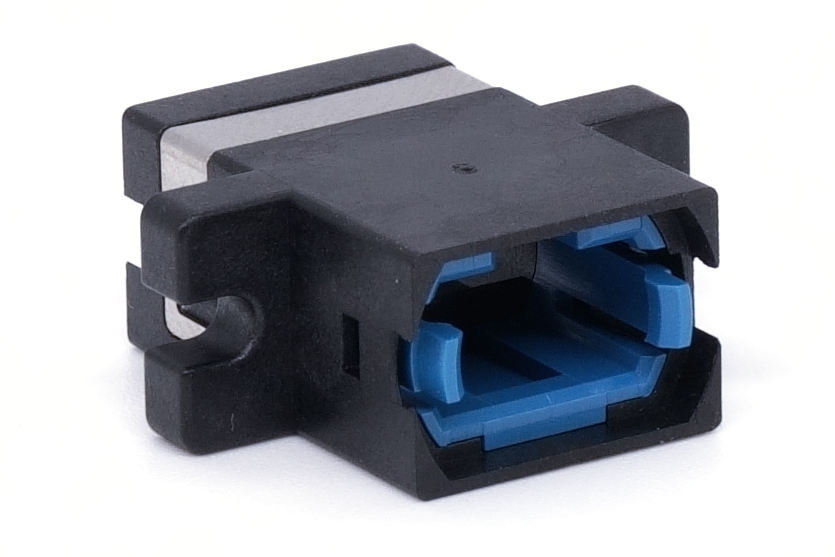

| ADP-PP-9-K-R | |
MPO (12/24心) |
SM/MM兼用 | キー入れ替え可能※2 | 1~9個:￥2,000 10個以上:お問い合わせ |
※2:キーを入れ替えることで、Type A(UP-DOWN)とType B(UP-UP)どちらの接続方法も対応可能です。（TypeBの場合は、「APC研磨」では使用できません。）
オプション
| 型番 | 外観 | 特長 | 単価（税別） | |
|---|---|---|---|---|

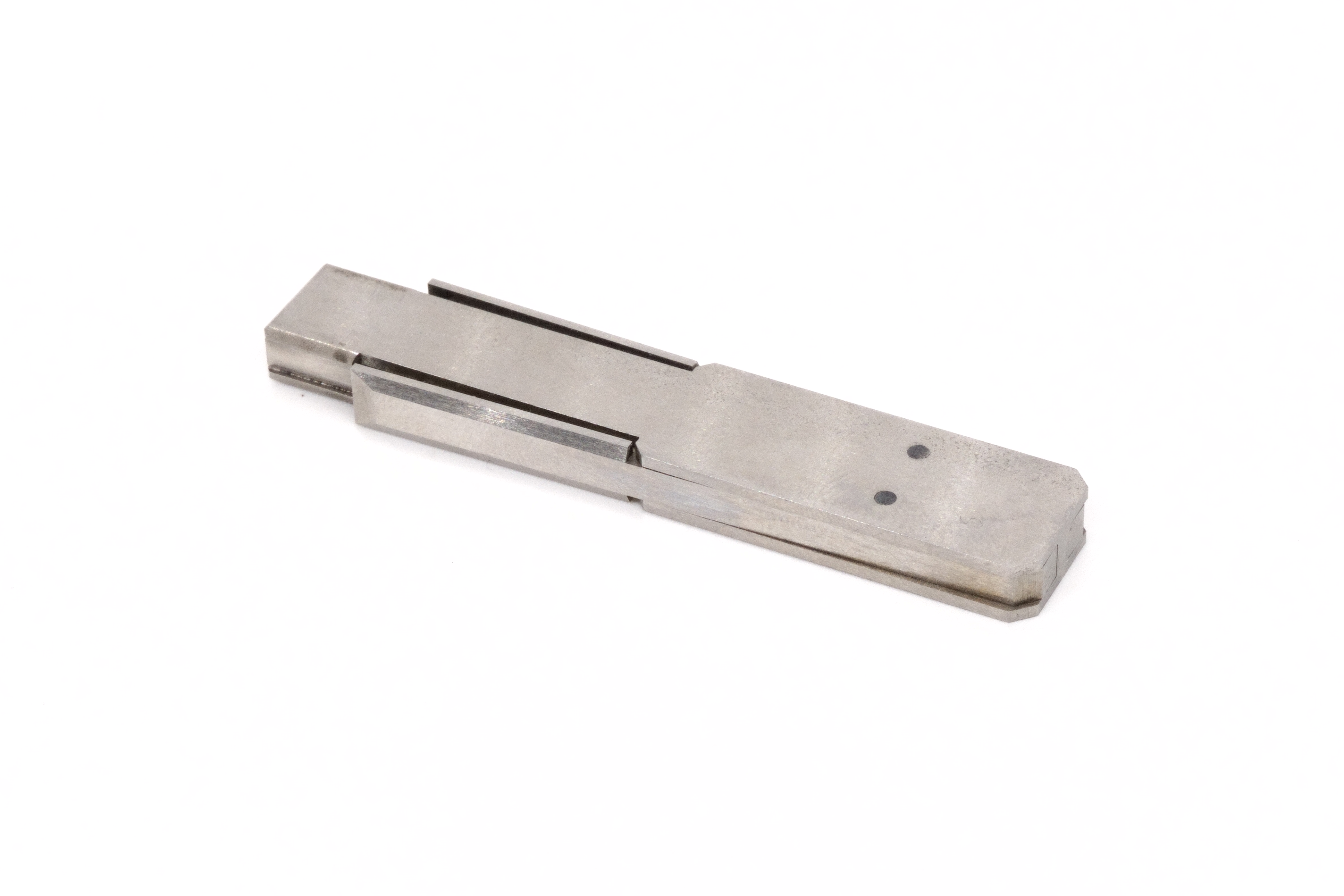

| TOOL-ADP-PP-9-K-R |  |
ADP-PP-9-K-Rのキー位置を入れ替えるために使用する製品です。 | 1~9個:お問い合わせ 10個以上:お問い合わせ |
