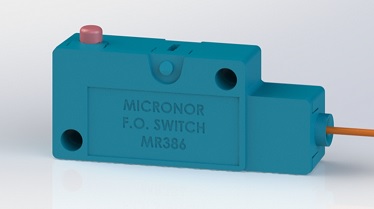

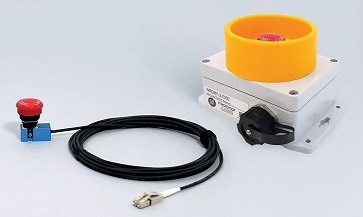

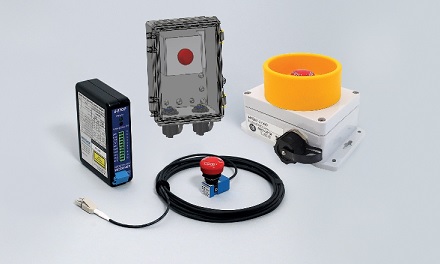

光ファイバ緊急停止スイッチ　MR380シリーズ

MR380シリーズは、デュプレックス光ファイバ（62.5/125μmマルチモード OM1  または 50/125 μm マルチモード OM2 、9/125 μmシングルモード OS1 )上で動作する光遮断⽅式を採⽤しています。コントローラは 1 本の光ファイバーを介して光を緊急停止装置に送信し、そこで光はミラーで反射され、2本⽬の光ファイバーを介してコントローラに戻ります。

光ファイバー式非常停止装置が従来の非常停止装置と異なる重要な点の⼀つは、光ファイバー接続の断線や接続解除、あるいはコントローラの電源喪失をも知らせる点です。コントローラは光を受信しなくなると緊急状態に移⾏するため、光ファイバー式非常停止装置は安全マージンを⾼め、⼿遅れになる前に緊急停止装置が故障することをユーザーに警告します。

光ファイバー式非常停止装置が従来の非常停止装置よりも優れた性能を発揮する主な⽤途の⼀つは、長距離伝送です。電気機械式非常停止装置のリレー接点の伝送距離は限られていますが、光ファイバー式非常停止装置は、最大10キロメートルの信号伝送を可能にするコントローラモジュールを使⽤しています。

光ファイバーの長距離伝送能力により、オペレーターは遠隔地からビデオ映像で機器を監視しながら、緊急停止装置による現場の状況を⼿動で制御することができます。これは、機器がオペレーターによる直接制御に適さない過酷な環境や危険な環境に設置されている場合に特に有効です。

過酷な環境下で機械を監視する場合、非常停止装置は最終的な安全装置となることが多いため、その状況に単独で耐えられる必要があります。光ファイバー緊急停止システムは、⽕花を発生しないため、本質的に安全なシンプルな機械装置と評価されることが多く、あらゆる過酷な環境や爆発性環境においてセンサーを安全に設置できます。また、光ファイバーセンサーは電気信号に依存しないため、RFI、EMI、マイクロ波、磁場、⾼電圧にも耐えることができます。

場合によっては、複数の場所にある機器を制御•監視するために緊急停止が必要になることがあります。特に、外部からの脅威によってシステム全体のシャットダウンが必要となる場合がそうです。このような緊急事態では、1回の非常停止ですべての機器を遅滞なく停止させる必要があります。従来の非常停止ではローカル機器しか停止できませんが、光ファイバーは最大10km離れた場所にある複数の接点を制御できます。光スプリッターと延長ケーブルを使⽤すれば、1回の非常停止で2つのコントローラを作動させることも可能です。

緊急停止において重要な点の⼀つは、複数のスイッチを連結して操作者が利⽤できる作動ポイントの数を増やすことです。光ファイバーを使⽤すれば、複数の非常停止スイッチを光配線で直列に接続し、コントローラへの光路を途切れることなく確保することができます。こうすることで、連結されたスイッチのいずれかが作動すると、光路が遮断され、コントローラが緊急状態になります。
