プラスチック光ファイバ式アブソリュート形エンコーダ MR430シリーズ
MR430シリーズ
プラスチック光ファイバ(POF)式アブソリュート形エンコーダMR430シリーズは、13ビットの分解能と最大12ビットのマルチターントラッキングで0°から360°までの絶対角度位置を測定する回転位置センサです。

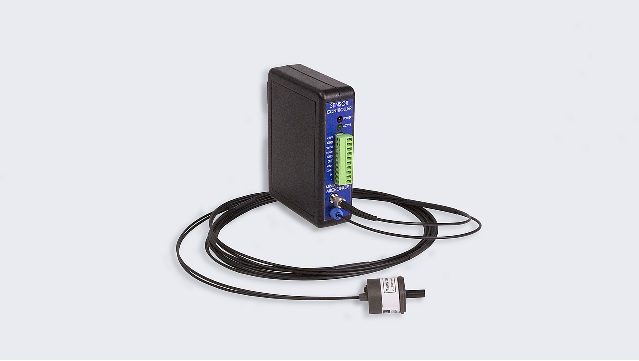

- コントローラモジュールと位置センサ、POFケーブルアセンブリで構成されたセンサーシステム
- 医療およびMRI、変圧タップ切替器・配電装置や石油・ガス、溶接、ロボットなどの用途に
- ⾮金属、全誘電体MRI対応センサー
機能・特長
プラスチック光ファイバ(POF)を使用

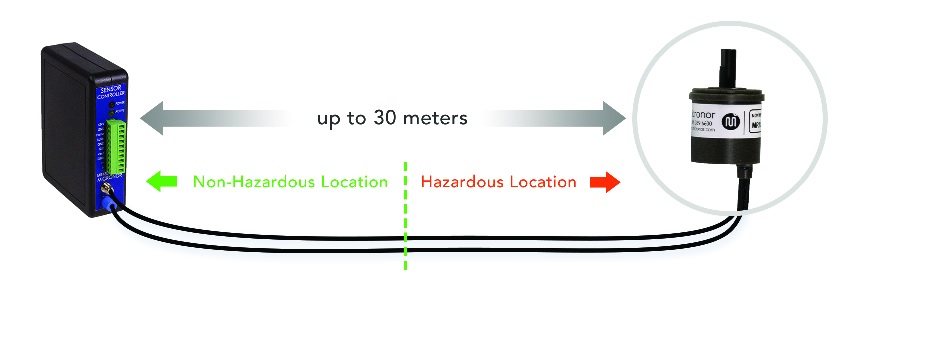

プラスチック光ファイバ(POF)ケーブルを回転センサーとコントローラの通信に使用しており、電子ベースのセンサーでは不可能だったアプリケーションへの対応を可能にします。POFケーブルは最大30mまで延長でき、干渉のない伝送が可能です。
絶対角度位置測定
最大25ビット出力(13ビットシングルターン+12ビットマルチターン)で、0°から360°までの絶対角度位置を測定します。
シングルターンの分解能は0.044°です。
シングルターンの分解能は0.044°です。
パッシブセンサー
センサーは100%パッシブで電源が不要です。EMI、RFI、マイクロ波、磁場の影響を受けません。
革新的な全誘電体設計
革新的な全誘電体設計により、100%の電気的絶縁と高電圧および落雷に対する耐性を実現しています。
仕様
コントローラ
※1：使用時にModbusインターフェースを無効にすること
※2：ユーザーによる出力拡張可能、精度 = +/- 0.08% フルスケール
※3： ユーザーによる出力拡張可能、精度=+/-0.25%フルスケール
※4： 標準的な双方向損失は0.75dB/m
※5：35 mm DIN レール マウントを含む
| 型番 | MR430-1 | |
|---|---|---|
| 位置測定 | シングルターン分解能(bits) | 13(8192カウント、0.044°） |
| マルチターントラッキング(bits) | 最大12(4096ターン） | |
| 電気インターフェース | SSI(bits) | 最大25(13 ビット ST + 12 ビット マルチターン)、 プログラム可能なボーレート 25 kHz ‑250 kHz |
| RS485/Modbus RTU | 56,200ボーデフォルト | |
| USB | USB※1 | |
| 電流出力(mA) | 絶縁型4～20（最大270V絶縁）※2 | |
| 電圧出力(V) | ‑10〜+10、非絶縁※3 | |
| デジタル出力 (V) | 最大0〜5、5mA負荷（プログラム可能な設定ポイント） | |
| デジタル入力(HOMEおよびAUXin) (V) | +24 ロジック | |
| 電源(mA) | +18 VDC 〜 +32 VDC、24 VDC で最大 65 | |
| インターフェース更新レート | 角速度 | 正確な位置レポートのために250ラジアン/秒または2200RPM |
| 更新レート(kHz) | 1.17 (850 μs) | |
| レポートの遅延 | SSI: 最大800μs（実際の位置からSSI出力までの時間） アナログ出力: 最大1.0 ms |
|
| 光インターフェース | インターフェース | デュプレックス、M-POFアセンブリ |
| システム損失(dB) | 645nmで23 | |
| 最大光リンク長(m) | MR431センサー使用時最⼤30 ※4 | |
| レーザーの安定性 | クラス1 | |
| 爆発性雰囲気 | 防爆分類 | コントローラは非危険場所にのみ設置すること |
| IEC Ex | EPL Mb/Gb/Gc/Db/Dc | |
| 動作温度 (°C) | -5〜 + 55 | |
| 保管温度 (°C) | ‑-25〜 + 65、25〜95% RH (結露なきこと) | |
| 侵入保護 | IP40 | |
| 本体寸法 (mm) | 114 x 89 x 32 ※5 | |
| 本体重量 (g) | 230 | |
| メーカー | Micronor sensors | |
| 原産国 | アメリカ | |
※2：ユーザーによる出力拡張可能、精度 = +/- 0.08% フルスケール
※3： ユーザーによる出力拡張可能、精度=+/-0.25%フルスケール
※4： 標準的な双方向損失は0.75dB/m
※5：35 mm DIN レール マウントを含む
オプション仕様
| 型番 | MR431-A06 | |
|---|---|---|
| 測定パラメータ | 測定範囲(°) | 0～360 |
| 分解能(bits) | 13(8,192 カウント)、0.044° | |
| 精度(°) | 最⼤0.5、標準0.3 | |
| 再現性(°) | ±0.175 | |
| 最大回転数(RPM) | 連続回転：500、間欠回転：2200 ※1 | |
| 機械性能 | 始動トルク | 0.1 N*m シャフトシール付き |
| 最⼤シャフト荷重(N) | 5mmの距離で500g | |
| 光インターフェース | 光インターフェース | デュプレックス、POFおよびM-POF |
| 最大光リンク長(m) | MR430コントローラーで30 | |
| 爆発性雰囲気 | 防爆分類 | MR430-1コントローラIECExテストレポート(ExTR)TBDと併用すると、本質的に安全でシンプルな機械装置になります。 |
| IEC Ex | EPL Mb/Gb/Gc/Db/Dc | |
| MR属性 | 安全なMR実践のためのACRガイダンス文書 | |
| MR属性 | MRI使用ゾーン | MR431センサーとMR439ケーブルアセンブリは、ゾーンI〜IVで安全に使用できるように設計されています。 |
| 動作温度 (°C) | -5〜 + 55 | |
| 保管温度 (°C) | ‑40 〜 +80° 、0% 〜 95% RH (結露なきこと) | |
| 侵入保護 | IP65 | |
| 本体寸法 (mm) | 25 x 26 x 6 シャフト | |
| 本体重量 (g) | 15 ※2 | |
| 材質 | MRI安全センサ：非金属、ボディ/シャフト:アセタール | |
| メーカー | Micronor sensors | |
| 原産国 | アメリカ | |
※2：ピグテールは含まない
ラインナップ
| 外観 | 型番 | インターフェース |
|---|---|---|
 |

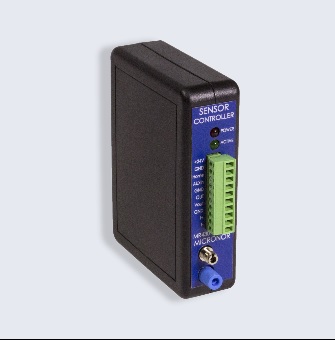

MR430-1 | SSI、RS485、USB |
オプション
MRI安全POF用センサ
POFケーブルアセンブリ
| 外観 | 型番 | シャフトサイズ |
|---|---|---|
 |

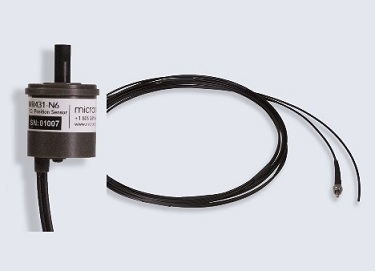

MR431-A06 |
外径6mmシャフト付きMRI安全センサー |
POFケーブルアセンブリ
| 型番 | ピグテール長さ |
|---|---|
| MR439- | P05：5m P10：10m P20：20m |
