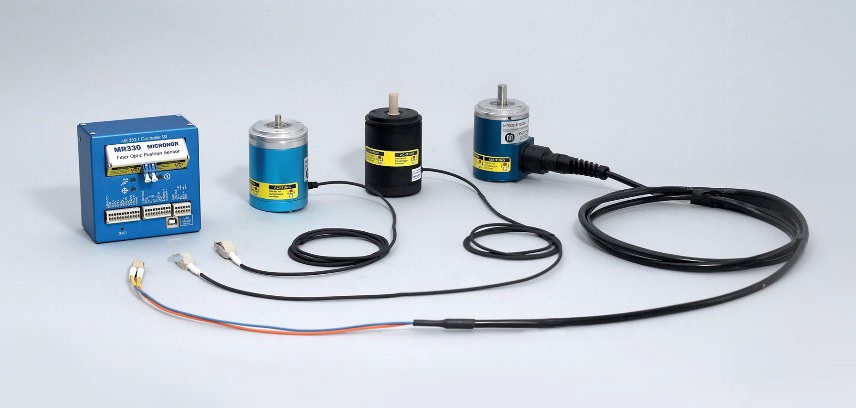

光ファイバ式アブソリュート形エンコーダ MR330シリーズ
MR330シリーズ
光ファイバアブソリュート形エンコーダMR330シリーズは、革新的な全光学設計により、雷、放射線、磁場、その他の過酷な環境条件といった電磁⼲渉の影響を受けないように設計されています。
- コントローラモジュールと位置センサで構成されたセンサーシステム
- 過酷で危険な環境に設置でき、医療現場でも安全に使用できる
- 標準の62.5/125μm光ファイバを使用
- EPL Mb/Gb/Gc/Db/Dc アプリケーション向け ATEX 認定
機能・特長
光ファイバを使用
光ファイバーを使用しているため、グランドループの影響を受けることなく、数百メートルに及ぶ⻑距離位置検出にも最適です。
絶対角度位置測定
14ビット分解能と最大12ビット(4096ターン)のマルチターントラッキングで、0°から360°までの絶対角度位置を測定します。
パッシブセンサー
センサーは、センサーディスクの正確な位置に基づいて光信号を変調します。この変調された光信号はコントローラ内で解析され、位置信号に変換されます。センサーは電気的にパッシブであるため、EMI/RFIの影響を受けずに、EMI/RFIの強い環境に設置できます。リモート電源、絶縁バリア、またはEXキャビネットを必要としません。
用途別にセンサーをラインナップ
センサは過酷な環境や産業用途に適したMR332と、MRI向けのMR338のラインナップがあります。
MR332：
MR338：

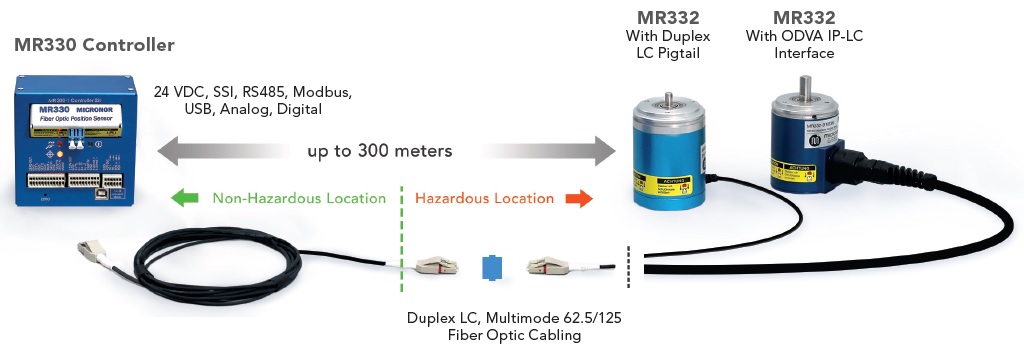

MR332：

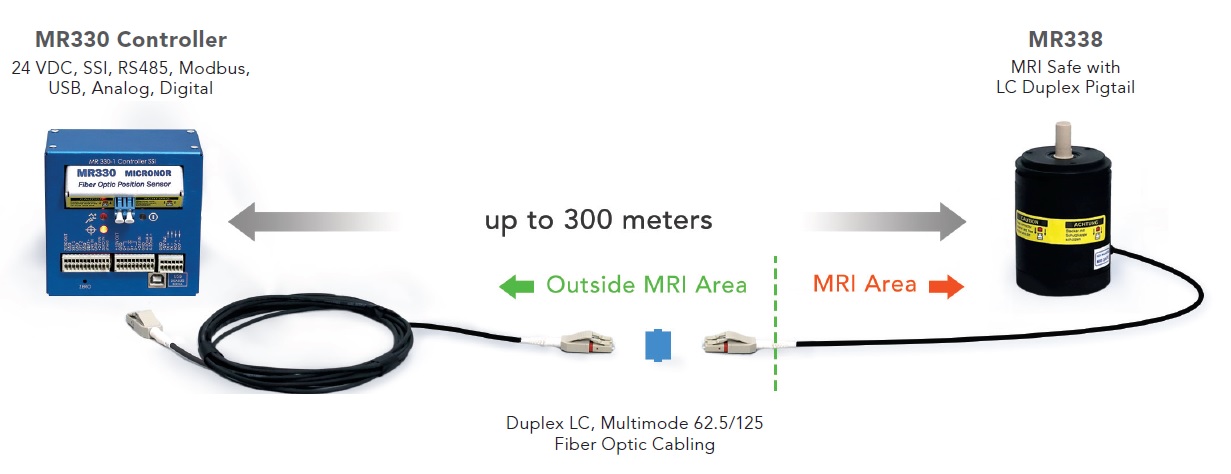

MR338：
電磁干渉の影響を受けない
雷、放射線、磁場などのあらゆる電磁干渉の影響を受けません。
あらゆる危険な場所に設置可能
センサーはEx分類の「単純な機械装置」であるため、鉱山、ガス、粉塵など、あらゆる危険な場所や爆発性環境に設置できます。
コントローラを遠隔に設置可能
コントローラは最大300メートル離れた危険ではない場所に設置できます。
長距離伝送
長距離でも干渉のない位置フィードバックを提供します。
仕様
| 型番 | MR330-1 | |
|---|---|---|
| 位置測定 | シングルターン分解能(bits) | 13(8192カウント、0.044°）、14(13,950カウント、0.0258°） |
| マルチターントラッキング(bits) | 12(4096ターン） | |
| 電気インターフェース | SSI(bits) | 25、プログラム可能なボーレート 25 kHz ‑250 kHz |
| RS485/Modbus RTU | 56,200ボーデフォルト | |
| USB | USB※1 | |
| 電流出力(mA) | 絶縁型4～20（最大270V絶縁）※2 | |
| 電圧出力(V) | ‑10〜+10、非絶縁※3 | |
| デジタル出力(V) | 0〜24、最大10mA負荷（0+2のプログラム可能な設定ポイント） | |
| 電源(mA) | +16 VDC 〜 +32 VDC、24 VDC で最大 100※4 | |
| インターフェース更新レート | 角速度 | 正確な位置レポートのために250ラジアン/秒または2400RPM |
| 更新レート(kHz) | 1.17 (850 μs) | |
| レポートの遅延 | SSI: 最大800μs（実際の位置からSSI出力までの時間） アナログ出力: 最大1.0 ms |
|
| 光インターフェース | インターフェース | LCデュプレックス、62.5/125μmグレーデッドインデックスファイバー、 0.275NA、OM1 |
| システム損失(dB) | 850nmで2 | |
| 最大光リンク長(m) | 最大300 | |
| レーザーの安定性 | IEC 60825‑1準拠クラス1 | |
| 爆発性雰囲気 | 防爆分類 | コントローラは非危険場所にのみ設置すること コントローラへの電源供給は200mAに制限される IECEx試験報告書（IECExTR）GB/CML/ExTR 16.0070/00 |
| ATEX | EPL Mb/Gb/Gc/Db/Dc | |
| IEC Ex | EPL Mb/Gb/Gc/Db/Dc | |
| NEC | 免除 | |
| 動作温度 (°C) | 0〜 +45 | |
| 保管温度 (°C) | ‑15〜+65、25〜95% RH (結露なきこと) | |
| 侵入保護 | IP30 | |
| 本体寸法 (mm) | 102 x 102 x 68 ※5 | |
| 本体重量 (g) | 600 | |
| メーカー | Micronor sensors | |
| 原産国 | アメリカ | |
※2：ユーザーによる出力調整可能
※3： ユーザーによる出力調整可能
※4：電源投⼊時には、外部電源は200mAの瞬間出力が可能であること
※5：35 mm DINレールマウントを含む
オプション仕様
| センサタイプ | MR332 | MR338 | |
|---|---|---|---|
| 測定パラメータ | 測定範囲(°) | 0～360 | 0～360 |
| 分解能(bits) | 13(8,192 カウント)、14(13,950 カウント) | 13(8,192 カウント)、14(13,950カウント、0.025°） | |
| 最大回転数(RPM) | 2,500(位置読み取り時)※1 | 2,500(位置読み取り時)※1 | |
| 機械性能 | 慣性モーメント | 2.88E‑06 kg*m2 (4.08E‑04 オンス*インチ*s2) | 2.17E‑06 kg*m2 |
| 始動トルク | < 0.02 N*m (シャフトシール付き) | 3.58E‑04 N*m（シャフトシール付き） | |
| 最⼤シャフト荷重(N) | 軸⽅向40(9 lbf）、半径⽅向80 (18 lbf） | 軸方向30 (6.75 lbf）、半径方向60 (13.5 lbf） | |
| システムMTBF（ISO⽅式） | L10 ベアリング寿命、最⼤ラジアル/アキシャル荷重の 100%、2500 rpm で4.650E+04 時間 L10 ベ アリング寿命、最⼤ラジアル/アキシャル荷重の 10%、2500 rpm で: 1.988E+06 時間 |
L10 ベアリング寿命、最大ラジアル/アキシャル荷重の 100%、2500 rpm で5.68E+05 時間 L10 ベ アリング寿命、最大ラジアル/アキシャル荷重の 10%、2500 rpm で: 1.22E+06 時間 |
|
| 光インターフェース | 光インターフェース | LCデュプレックス、62.5/125μmグレーデッドインデックスファイバー、0.275NA、OM1 | LCデュプレックス、62.5/125μm、グレーデッドインデックスファイバー、0.275NA、OM1 |
| 最大光リンク長(m) | MR330コントローラで300 | MR330コントローラで300 | |
| 爆発性雰囲気 | 防爆分類 | MR330コントローラと併用すると、本質的に安全でシンプルな機械装置になります。 試験報告書（IECExTR）GB/CML/ExTR 16.0070/00 |
MR330コントローラと併用すると、本質的に安全でシンプルな機械装置になります。 IECEx試験報告書（IECExTR）GB/CML/ExTR 16.0070/00 |
| ATEX | EPL Mb/Gb/Gc/Db/Dc | EPL Mb/Gb/Gc/Db/Dc | |
| IEC Ex | EPL Mb/Gb/Gc/Db/Dc | EPL Mb/Gb/Gc/Db/Dc | |
| NEC | 免除 | 免除 | |
| 動作温度 (°C) | 0〜 +80 | ‑20 C〜 +65 | |
| 保管温度 (°C) | ‑40 〜 +80 、0% 〜 95% RH (結露なきこと) | ‑20〜 +65 、0% 〜 95% RH (結露なきこと) | |
| 侵入保護 | シャフトシールオプションY D00産業用LCコネクタオプション付き = IP66/IP67 シャフトシールオプションY、CXXデュプレックスLCピグテールオプション付き = IP65 シャフトシールオプション N = IP40 |
IP40 | |
| MR属性 | MRI使用ゾーン | - | MR338センサーは、すべてのMRゾーンI〜IVで安全に使用できるように設計されています。 |
| 本体寸法 (mm) | 58×80※2 | 58×80※2 | |
| 本体重量 (g) | 500 | 215 | |
| 材質 | 本体：アルマイト処理アルミニウム シャフトとベアリング：ステンレススチール |
光ファイバーコネクタ端を除いて非金属 | |
| メーカー | Micronor sensors | ||
| 原産国 | アメリカ | ||
※2：業界標準の58mmサーボマウントハウジング
ラインナップ
| 外観 | 型番 | インターフェース |
|---|---|---|
 |

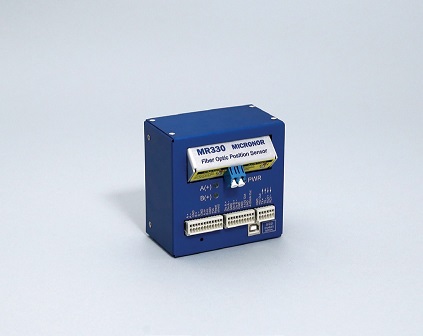

MR330- | 1：SSI + Modbus (RTU) + USB |
オプション
| 外観 | センサタイプ | センサーシール | シャフトサイズ | 終端末 |
|---|---|---|---|---|
 |

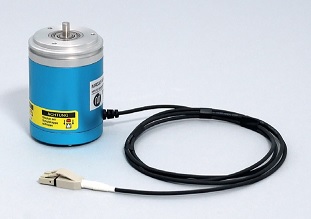

標準センサ MR332- |
Y：シール※ N：シールドのみ |
06：6mm 10：10mm |
C1R5：デュプレックスLCピグテイル1.5m C03：デュプレックスLCピグテイル3m C05：デュプレックスLCピグテイル5m D00：ODVA IP-LCコネクタレセプタクル |
 |

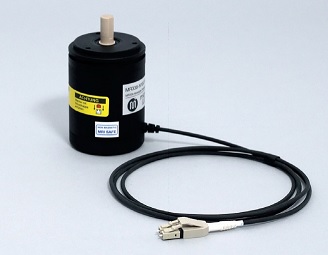

MRI用センサ MR338- |
N：シールドのみ、IP40 | 10：10mm | C05： デュプレックスLCピグテイル5m C10： デュプレックスLCピグテイル10m |
