ハンディ型ファイバチェッカ　MK-PLOV

MK-PLOV

可視光源、光パワーメータ、光レベルチェッカ、LAN探索の4つの機能で、
保守・点検現場に最適なハンディ機器です。

コンパクトで軽量、立ち上がりが早い
4つの機能付きで、保守運用現場に最適
φ2.5mm、φ1.25mmファイバに両方対応
大画面モニタが見やすく、使いやすい
LANケーブルの探索機能付き
LEDライト内蔵で、暗所でも作業できる

機能・特長
仕様
ラインナップ
導入までの流れ

機能・特長

コンパクトで軽量

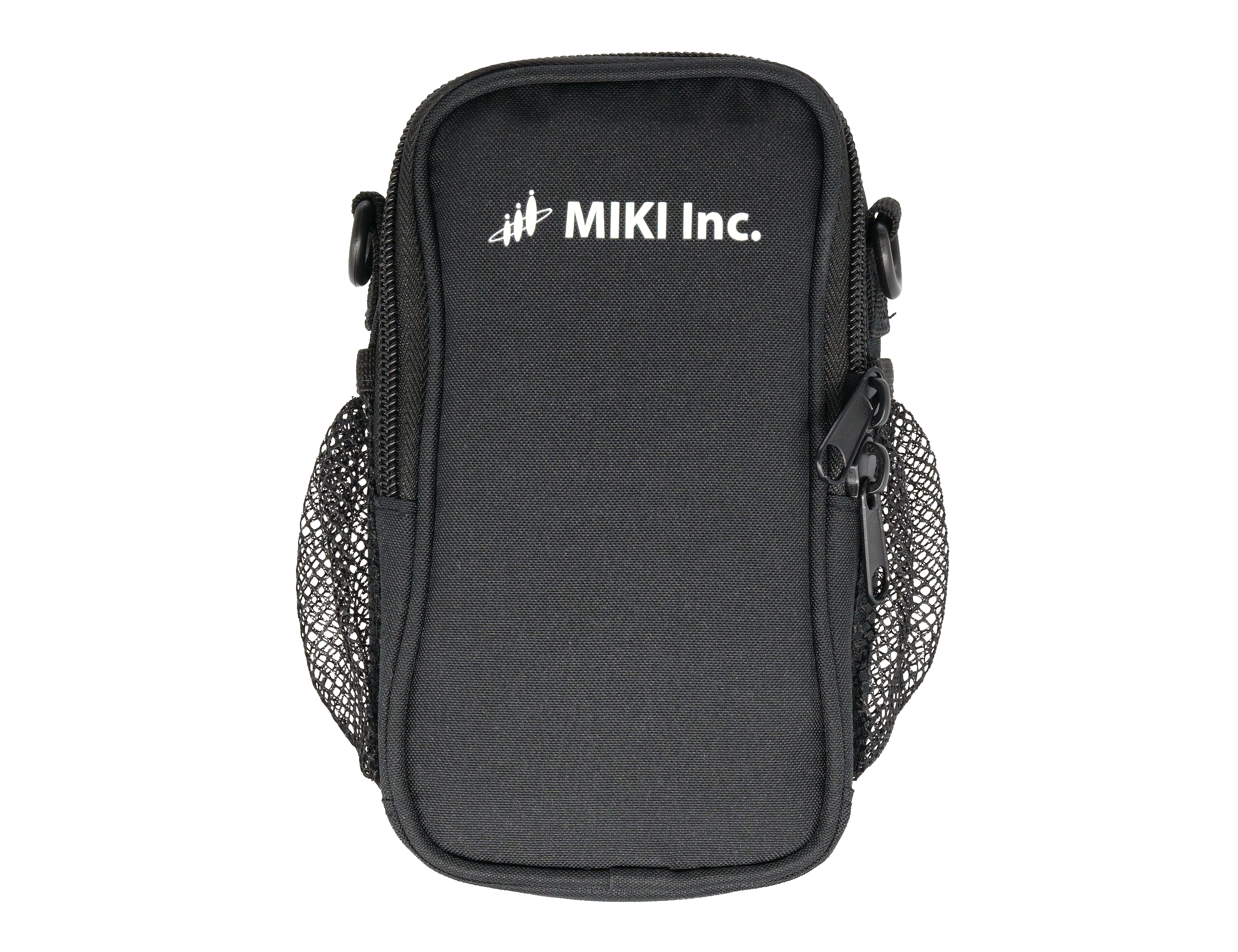

ポケットサイズで持ち運びしやすく、ケースも付属しています。

多機能

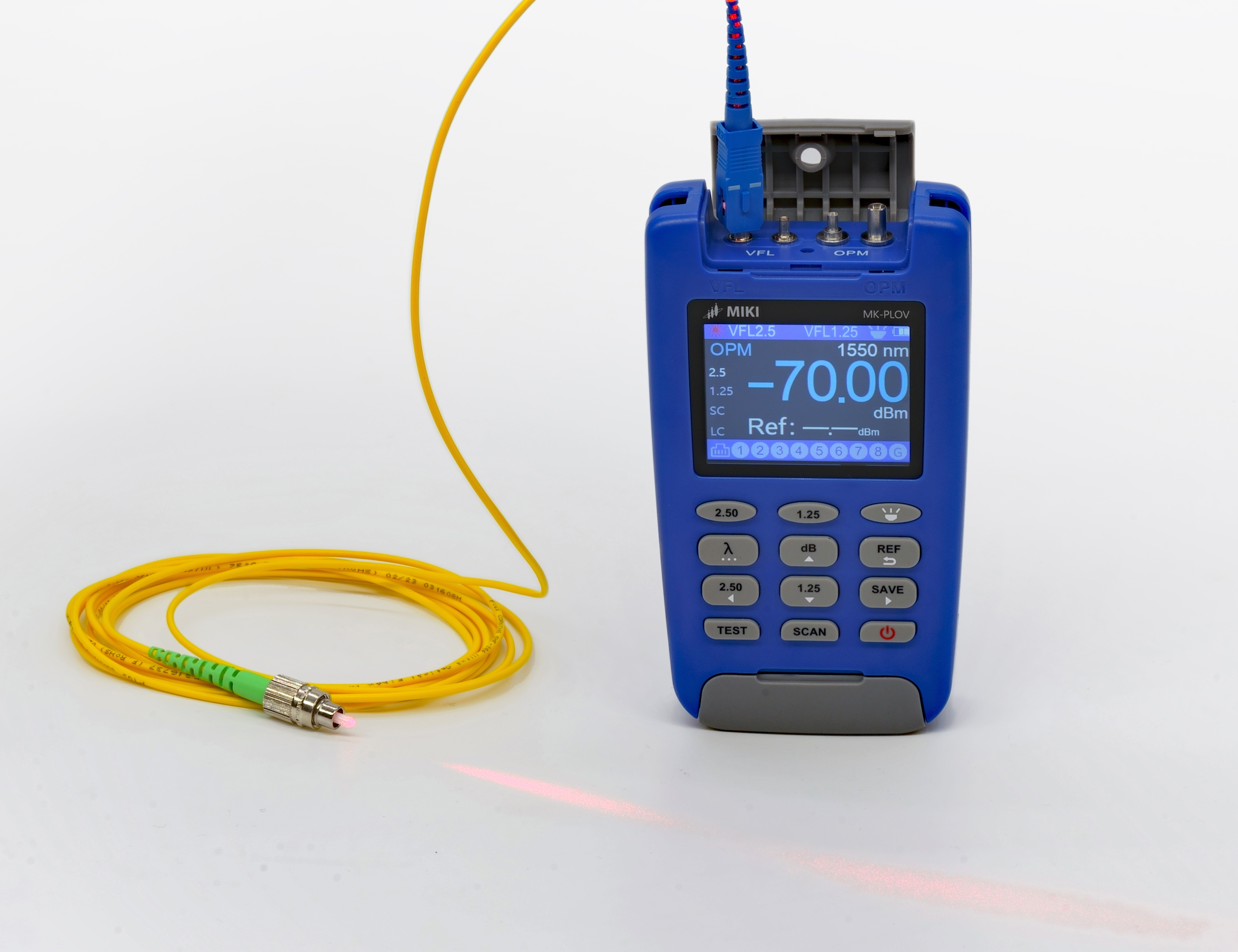

保守・点検現場でよく使用する、可視光源、光パワーメータ、光レベルチェッカ、LAN探索の4つの機能を1つのコンパクトな本体に有しています。

φ2.5mm、φ1.25mmファイバに両方対応

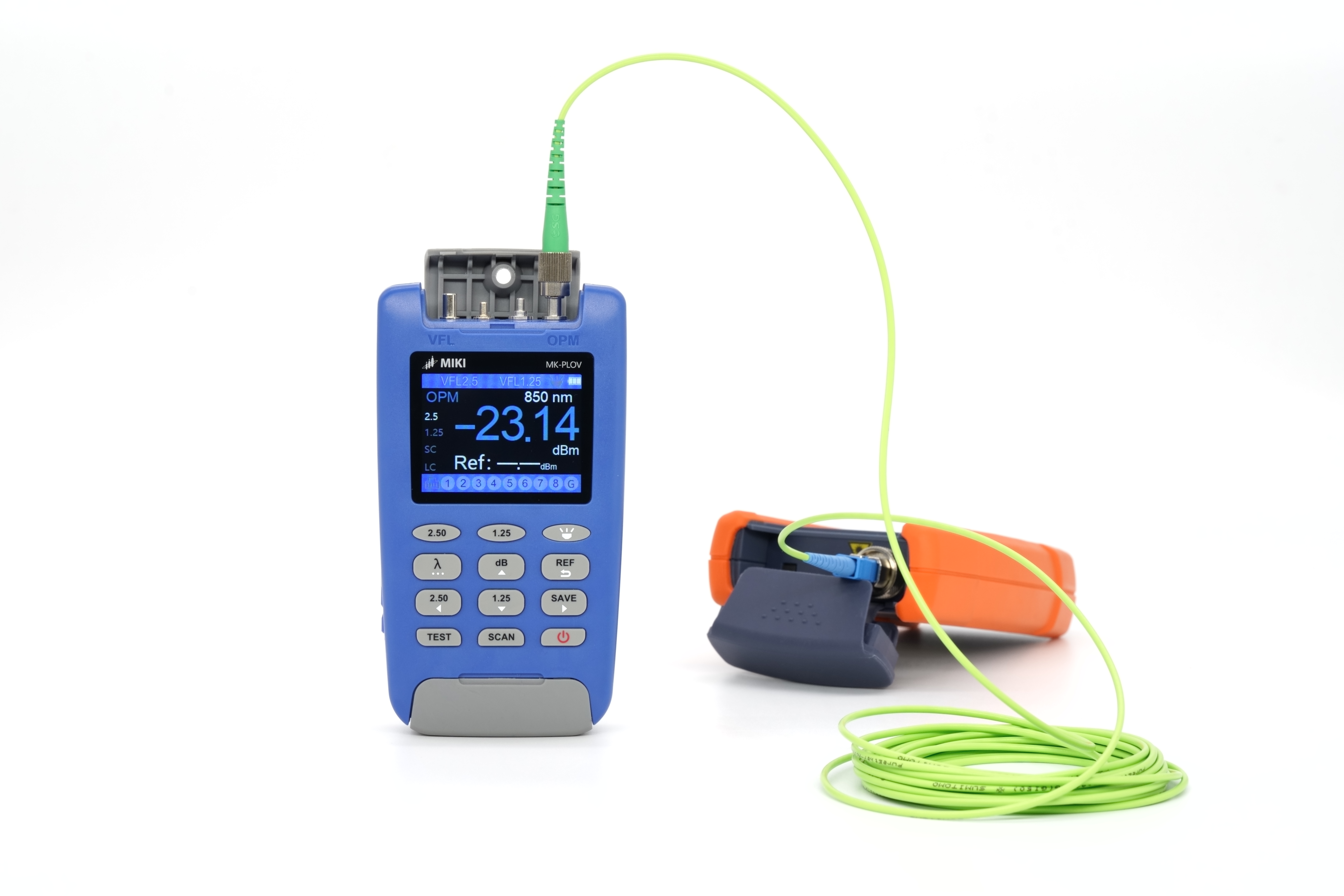

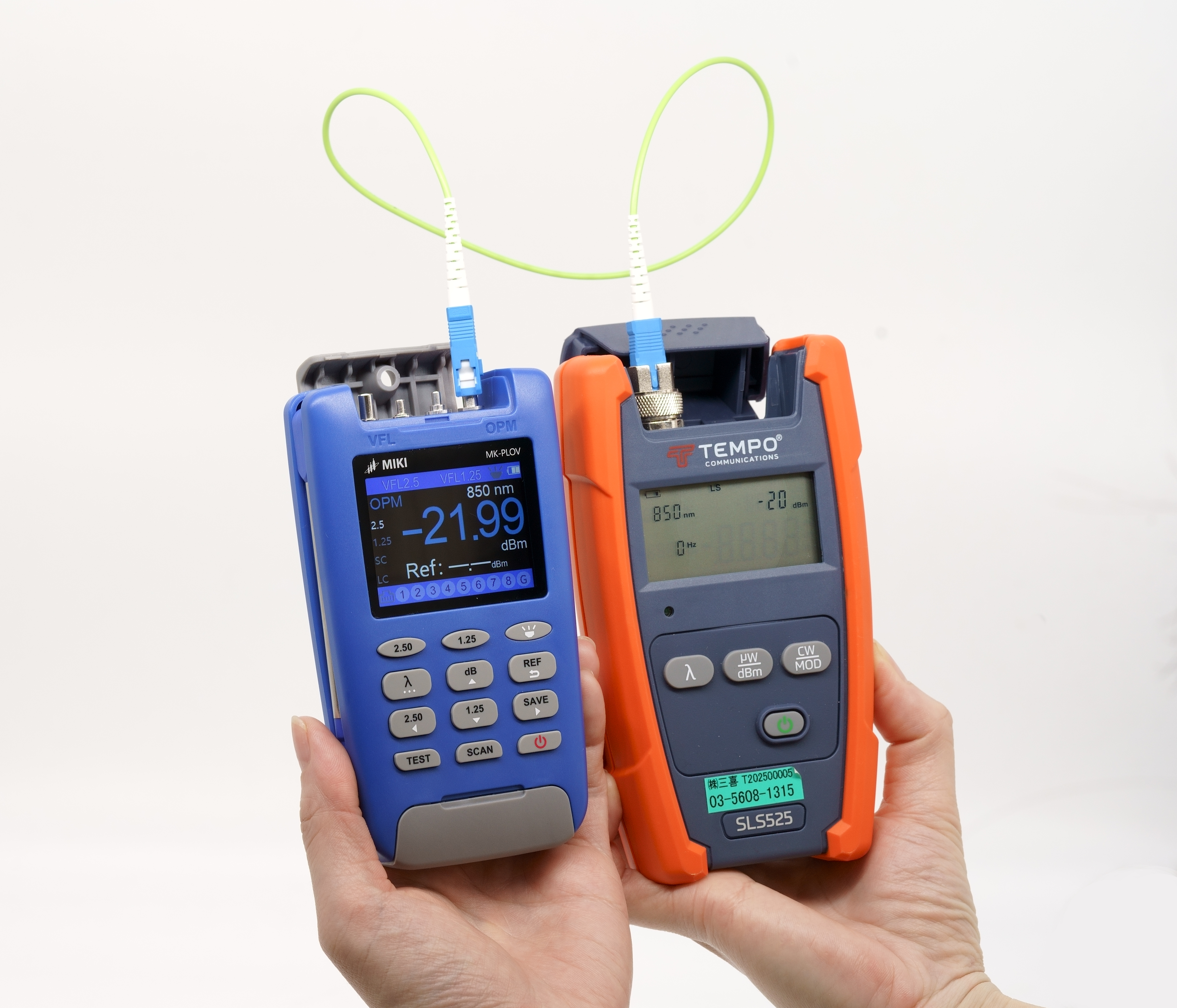

可視光源、光パワーメータは、φ2.5mm, φ1.25mmの2種類のアダプタを搭載しています。SC, FC, LC, MU等のよく使われているコネクタ種に対応し、そのまま差し込めるため、パッチコードを持ち歩く必要がありません。
保護カバーやプローブも本体一体型で、紛失の心配がありません。

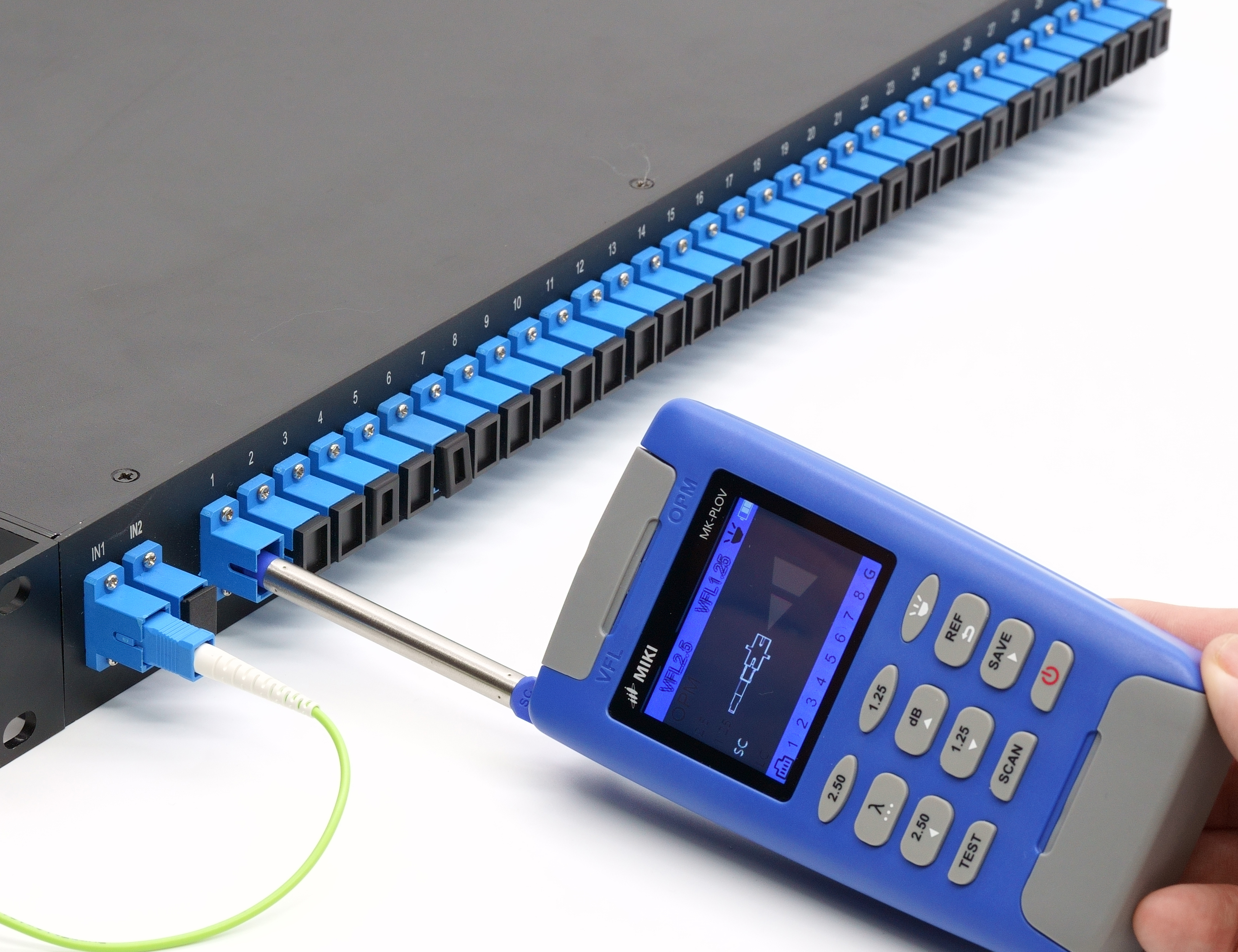

非接触式プローブで端面を傷つけない

光レベルチェッカのプローブは、端面に接触しない方式のため、端面を傷つける心配がありません。
プローブは長く設計されているため、込み入った配線内やラック内にもアプローチできます。

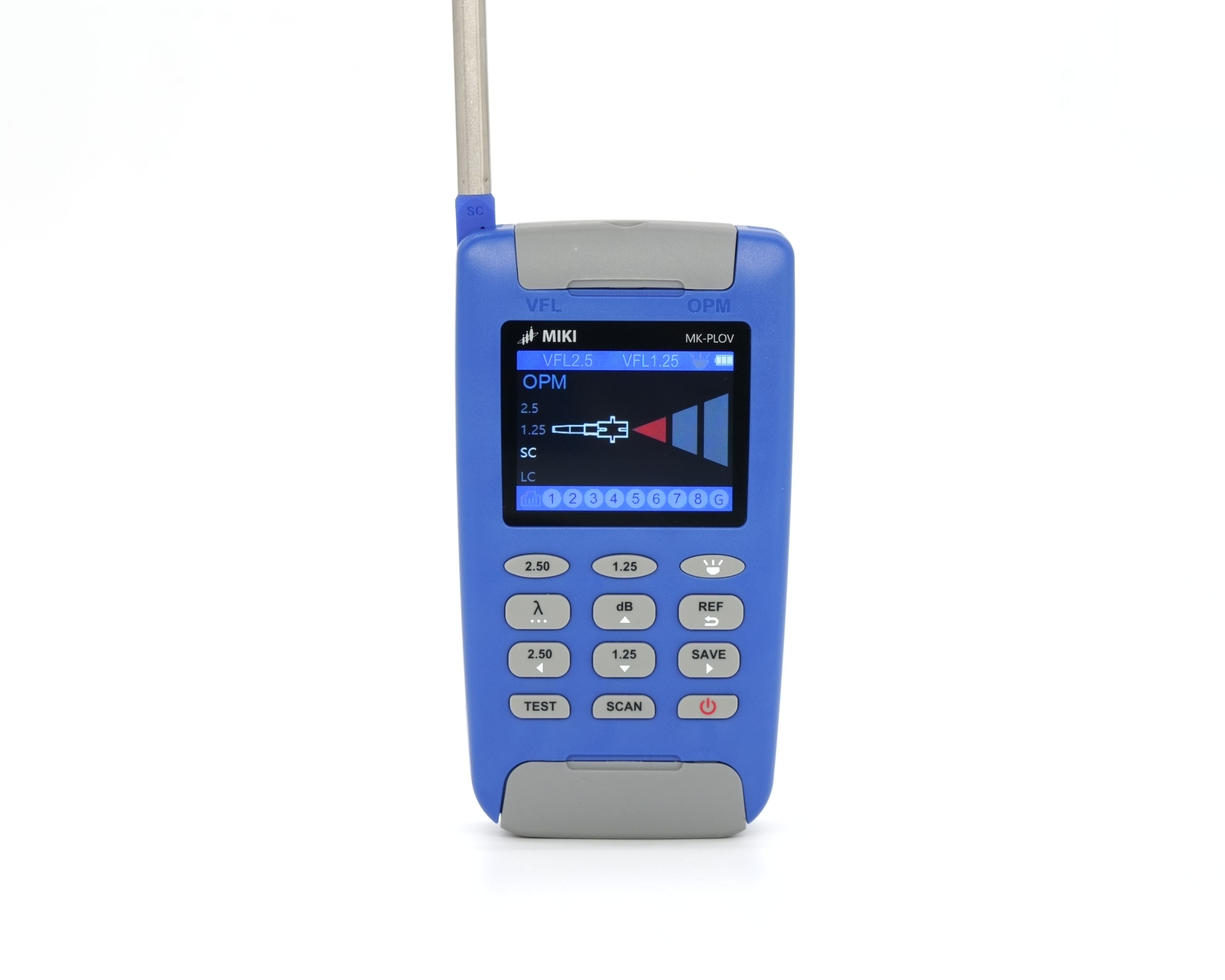

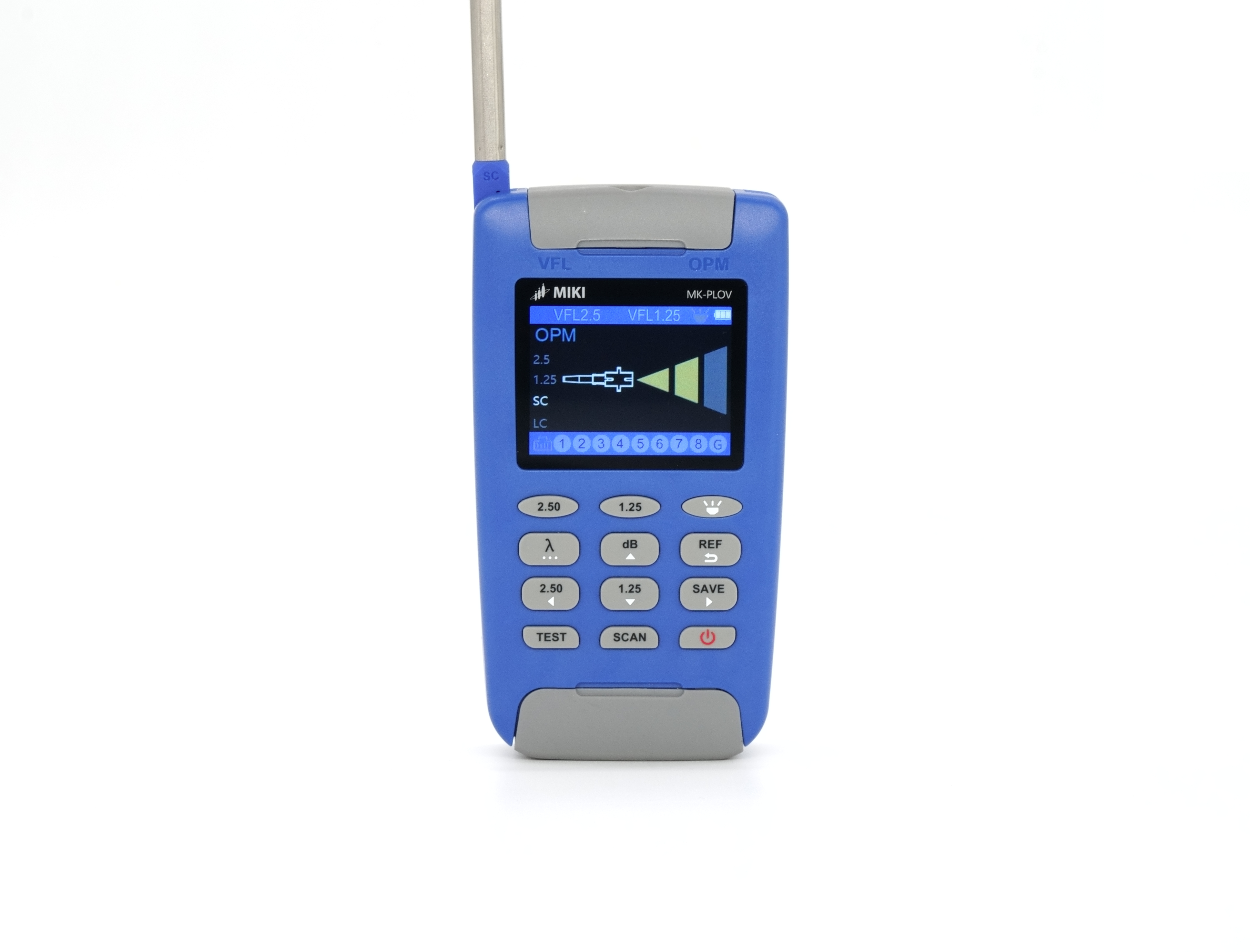

パワー表示は4段階（緑、黄、赤、無）で、規定のパワーを満たすかどうかを簡単に確認できます。
光パワーレンジは、緑：+5～-13dBm、黄：-13～-32dBm、赤：-32～-50dBm、無：50dBm以下です。

LANケーブル機能付き

LANケーブル、イーサネットケーブル（RJ45）のワイヤマップテスト、断線チェックができます。
保守・点検作業で必要になった時に便利な機能です。

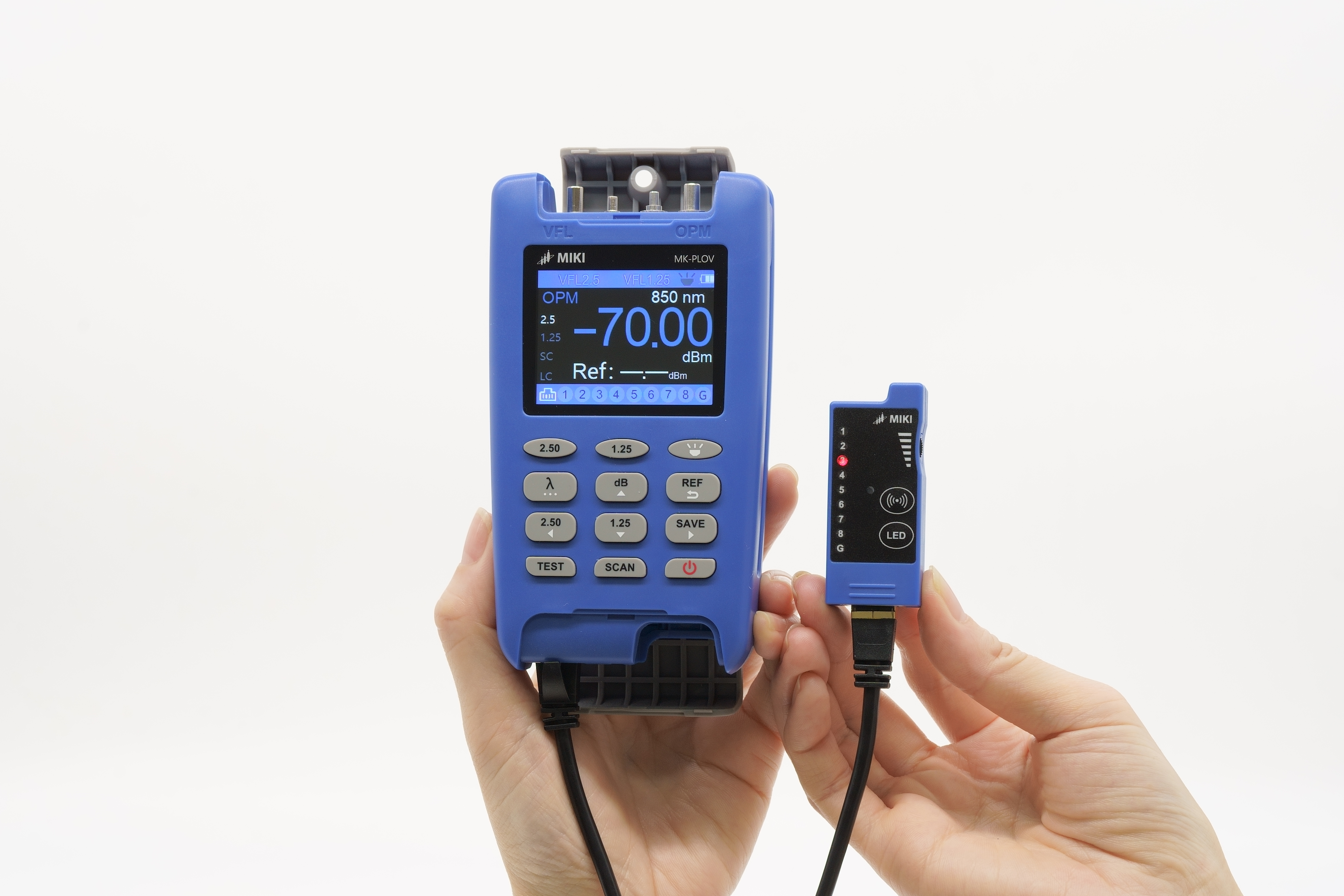

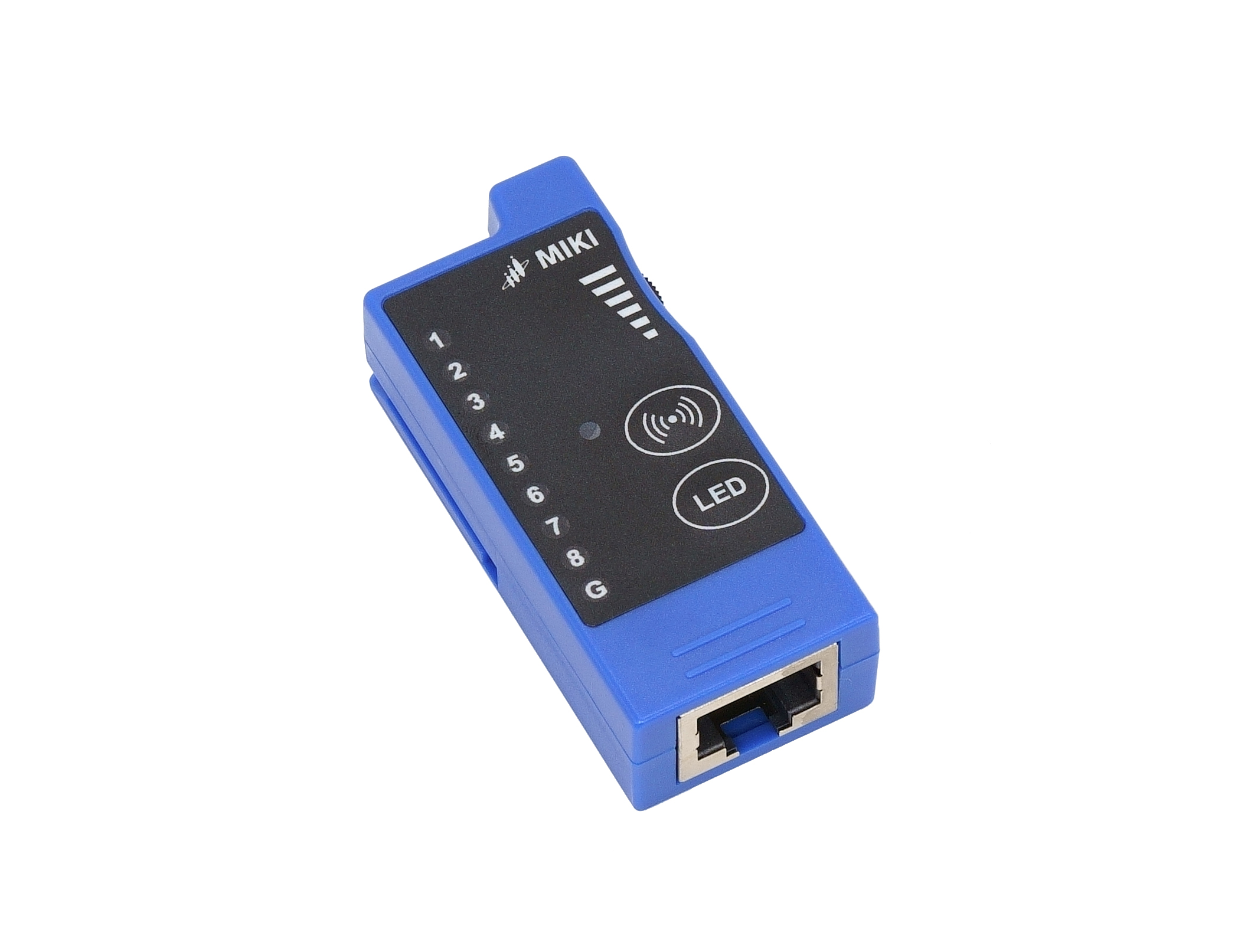

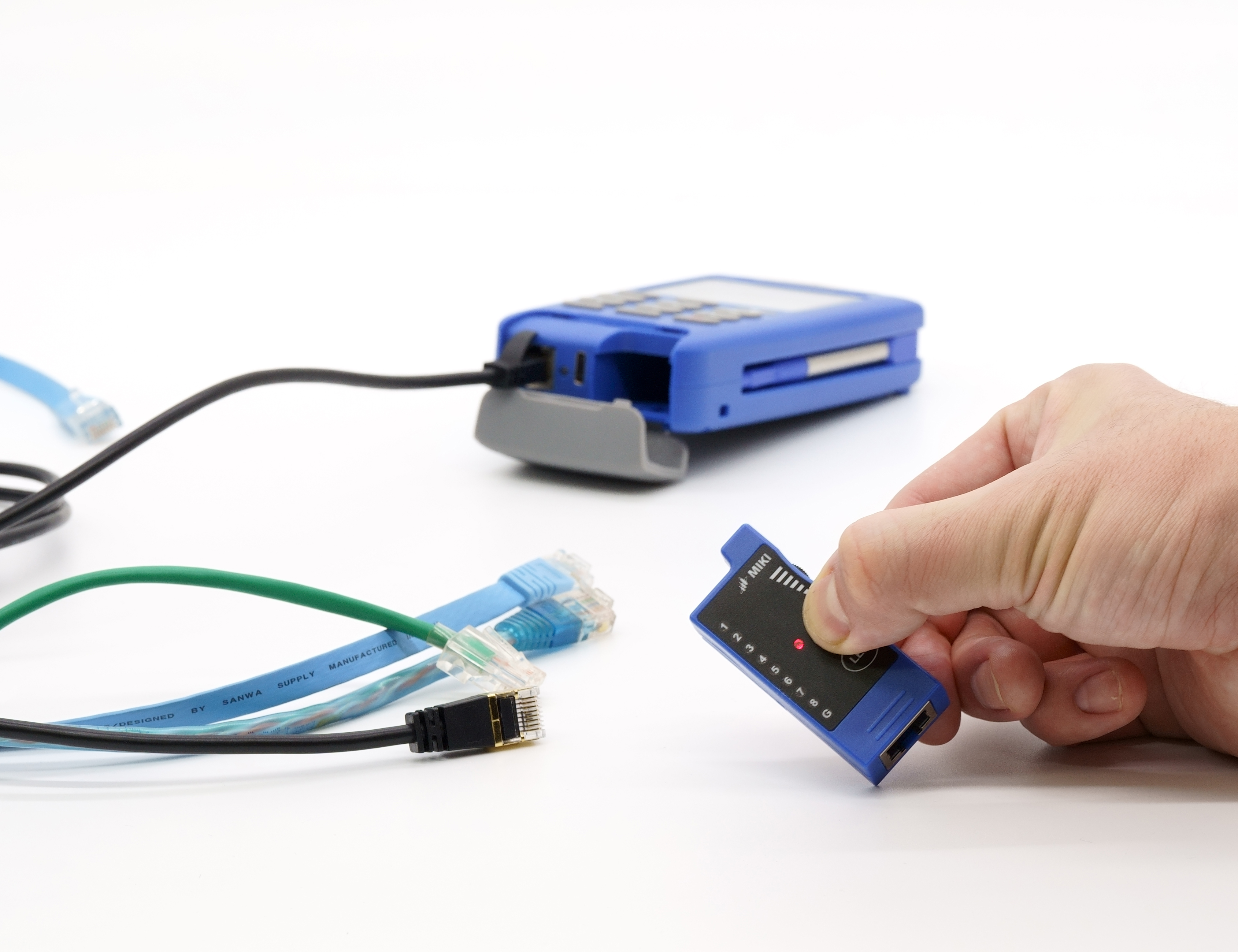

本体下部からサブ端末を取り出し、対象のLANケーブルの両端末を接続します。
ボタンを押すと、1～8までを順に検査し、画面に表示します。断線もわかります。
本体に片側を差し込み、サブ端末に対照のLANケーブルが近づくと音がなる、LAN探索機能もあります。

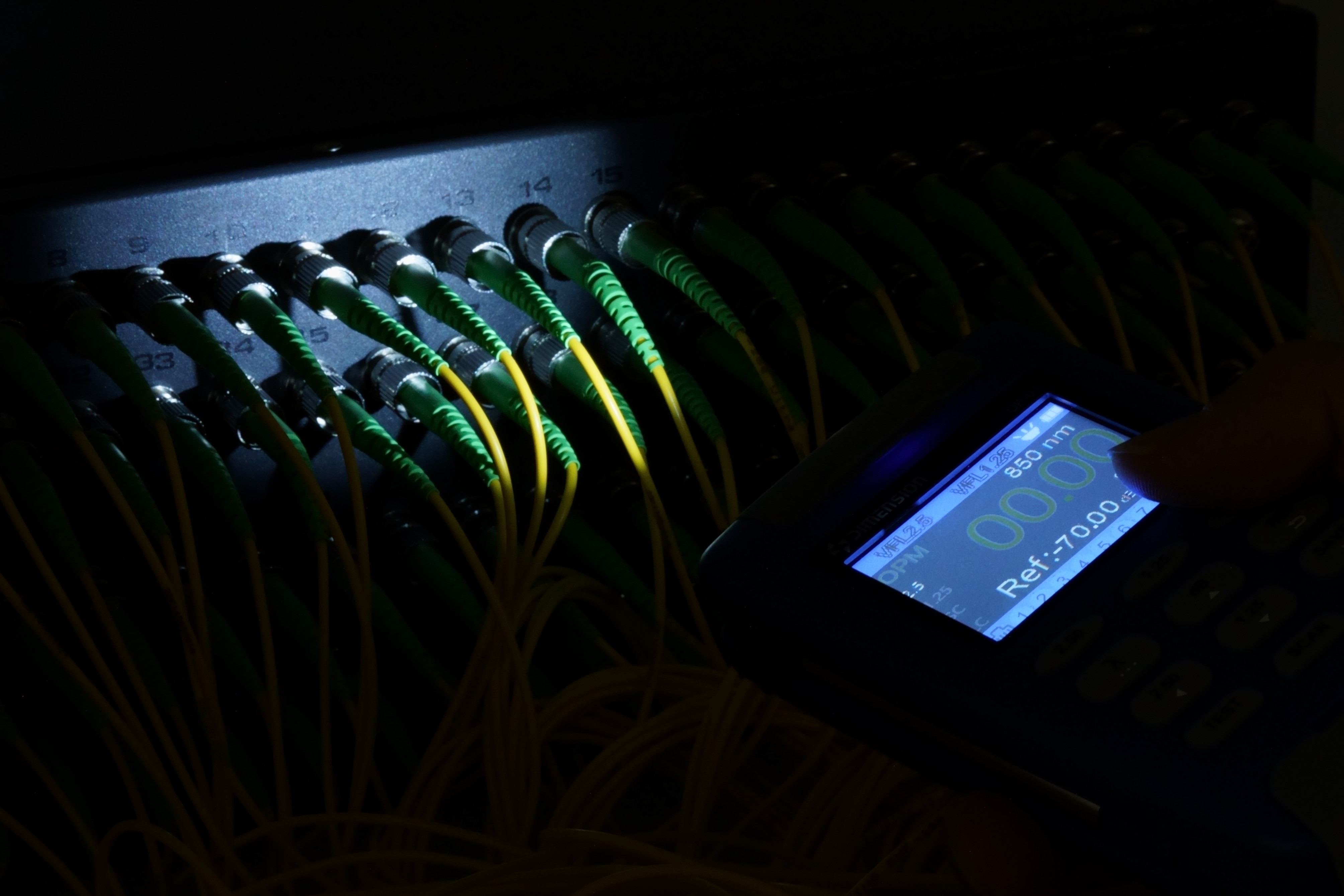

LEDライト内蔵で、暗所でも作業できる

本体上部とサブ端末にLEDライトを内蔵しており、ラック内など暗所でも手元を照らして使用できます。

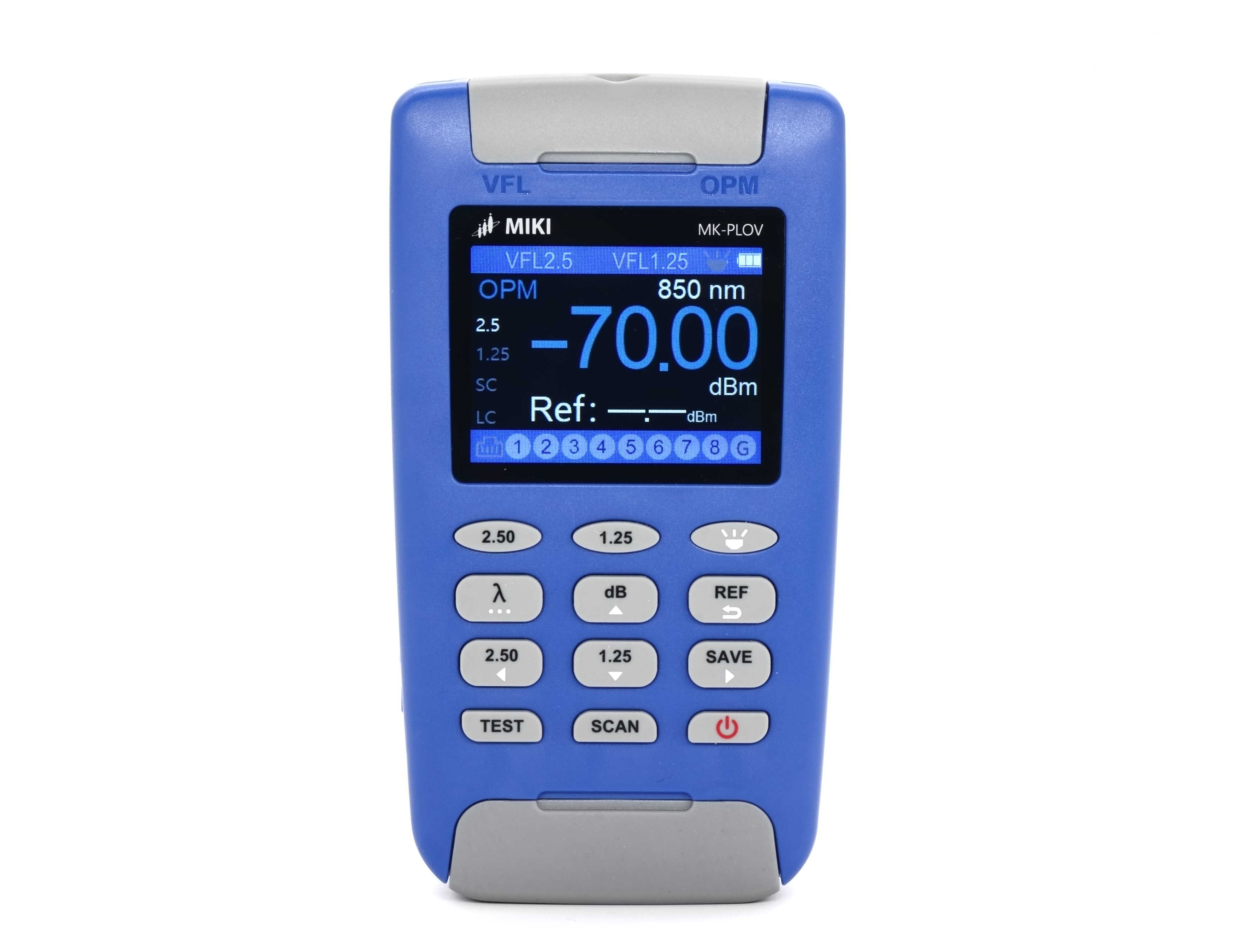

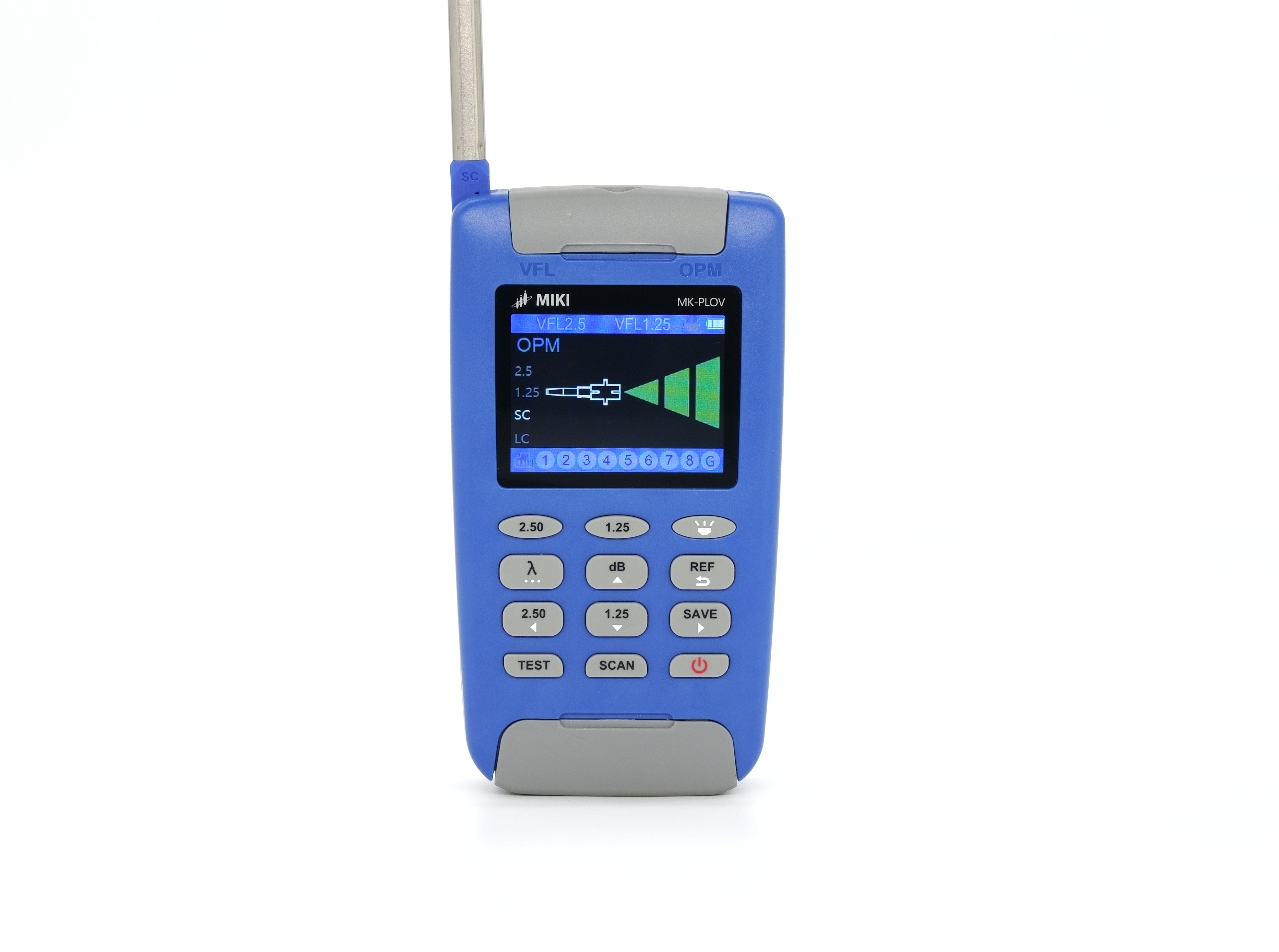

大画面モニタが見やすく、使いやすい

明るくて見やすい大画面モニタです。電池残量表示もあります。
充電式、コードレスで使う場所を選びません。

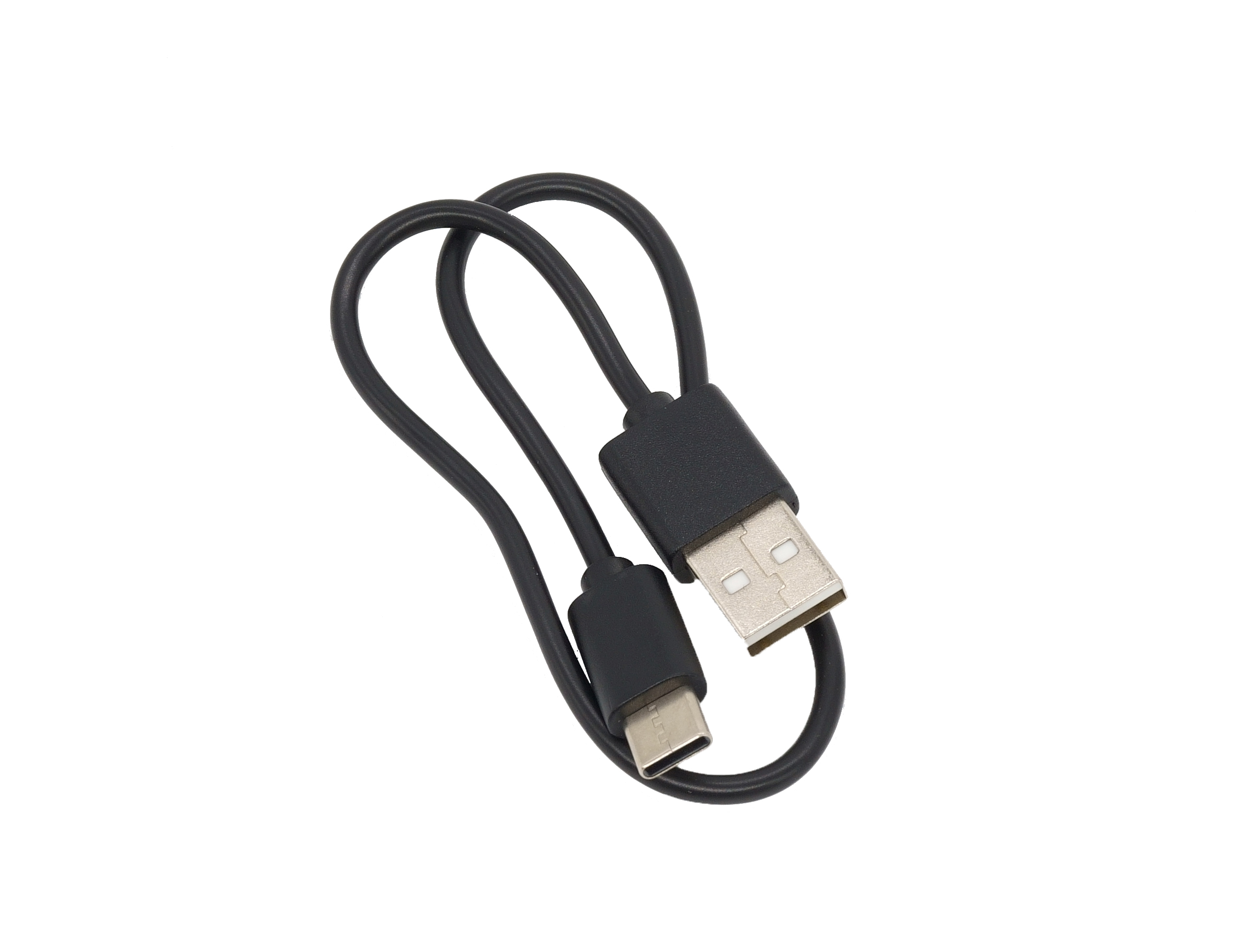

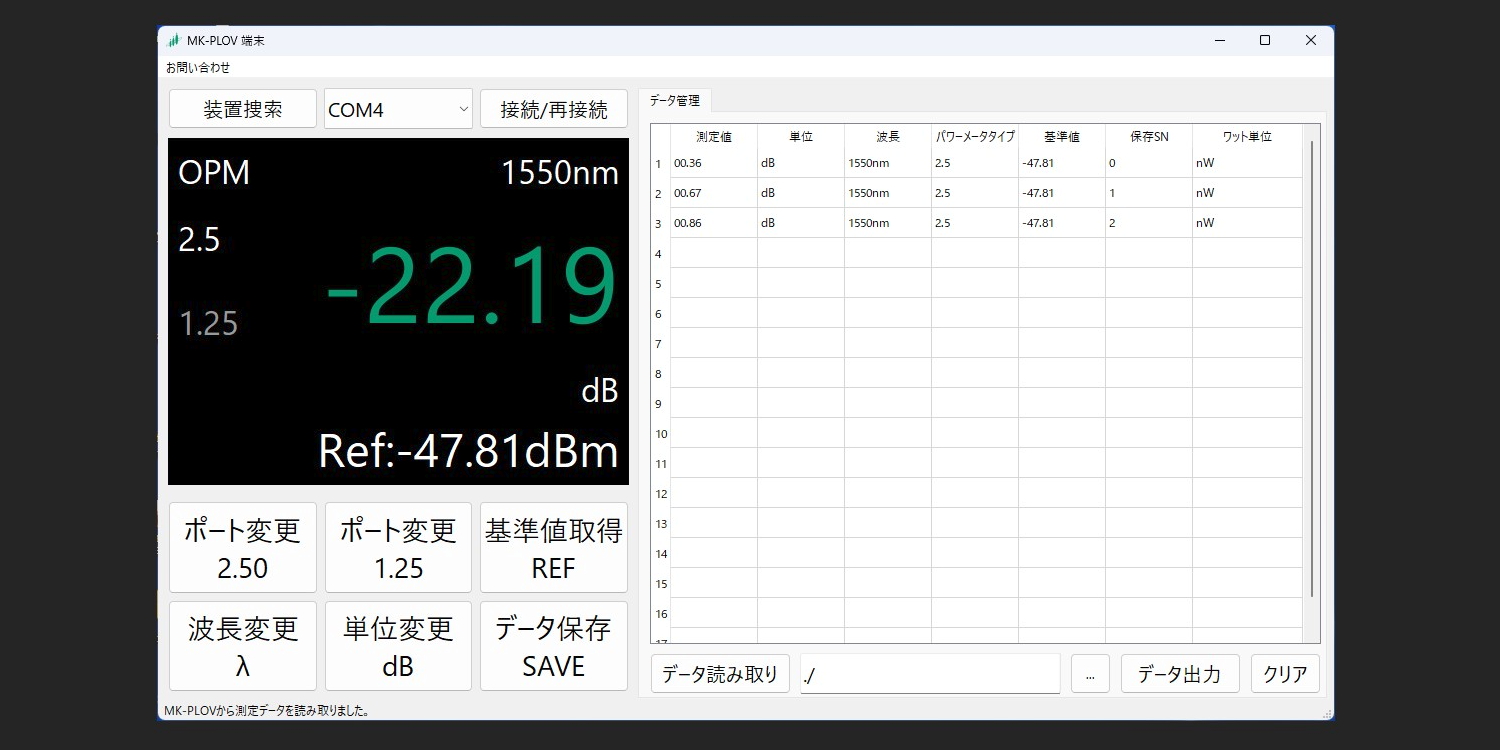

USBケーブルでPCにデータ転送できる

本体には最大1000の測定結果を蓄積できます。データはUSB接続でPCに転送、CSV出力にて保存ができます。
PC操作は、専用のソフトウェアが必要です。

仕様

型番	MK-PLOV
	可視光源
ポート	φ2.5mm汎用		φ1.25mm汎用
対応コネクタ	Φ2.5mmフェルール（SC, FC, ST）		Φ1.25mmフェルール（LC, MU）
波長(nm)	650 ± 30
レーザークラス	クラス 3R
ファイバ接続時の出力(mW)	>1 ※1
光視認距離(km)	約7km ※2
点灯モード	連続光／点滅光 ※3
	光パワーメータ		光レベルチェッカ
ポート	φ2.5mm汎用	φ1.25mm汎用	SCプローブ	LCプローブ
対応コネクタ	Φ2.5mmフェルール（SC, FC, ST）	Φ1.25mmフェルール（LC, MU）	SCコネクタSFPモジュール	LCコネクタSFPモジュール
測定レンジ(dBm)	+6～-70 @1550nm		+6～-50 @1550nm
表示分解能	0.01 ※4		4段階表示 ※5
絶対確度(dB)	±0.5 @1550nm ※6		±3.00 @1550nm ※6
相対確度(dB)	±0.5 @1550nm ※6		±0.5 @1550nm ※6
再現性(dB)	±0.05 @1550nm		±5.00 @1550nm
検出器・素材	InGaAs
選択可能波長(nm)	780, 850, 980, 1300, 1310, 1490, 1550, 1625, 1650
最大入力光パワー(dBm)	+13
測定単位	dBm, dB, mW, μW, nW
対応光ファイバ種	SM, MM ※7
電源	内蔵リチウムイオン電池 3.7V
電池容量(mAh)	1500
動作時間(時間)	>8
動作温度(℃)	0～+50
保管温度(℃)	0～+70

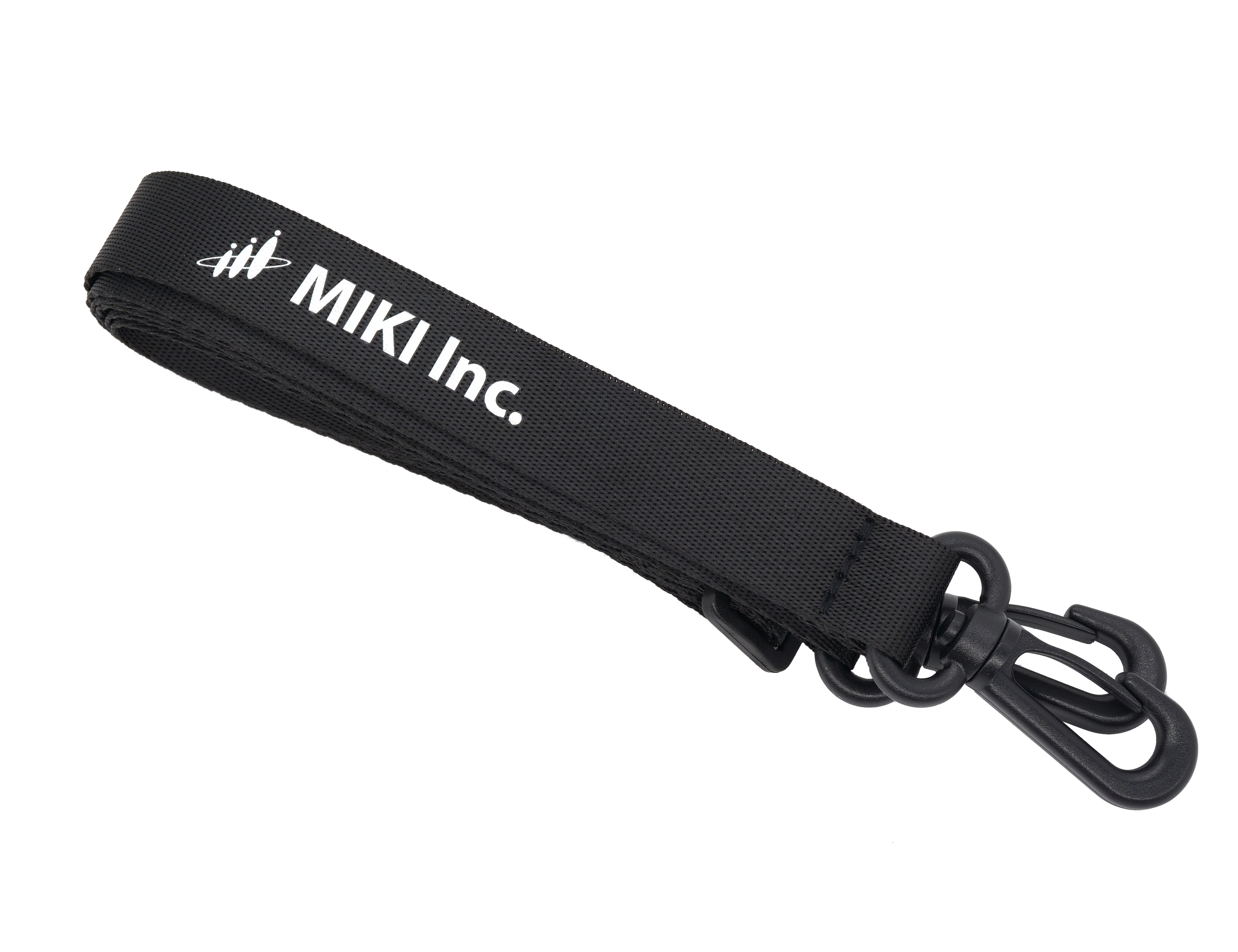

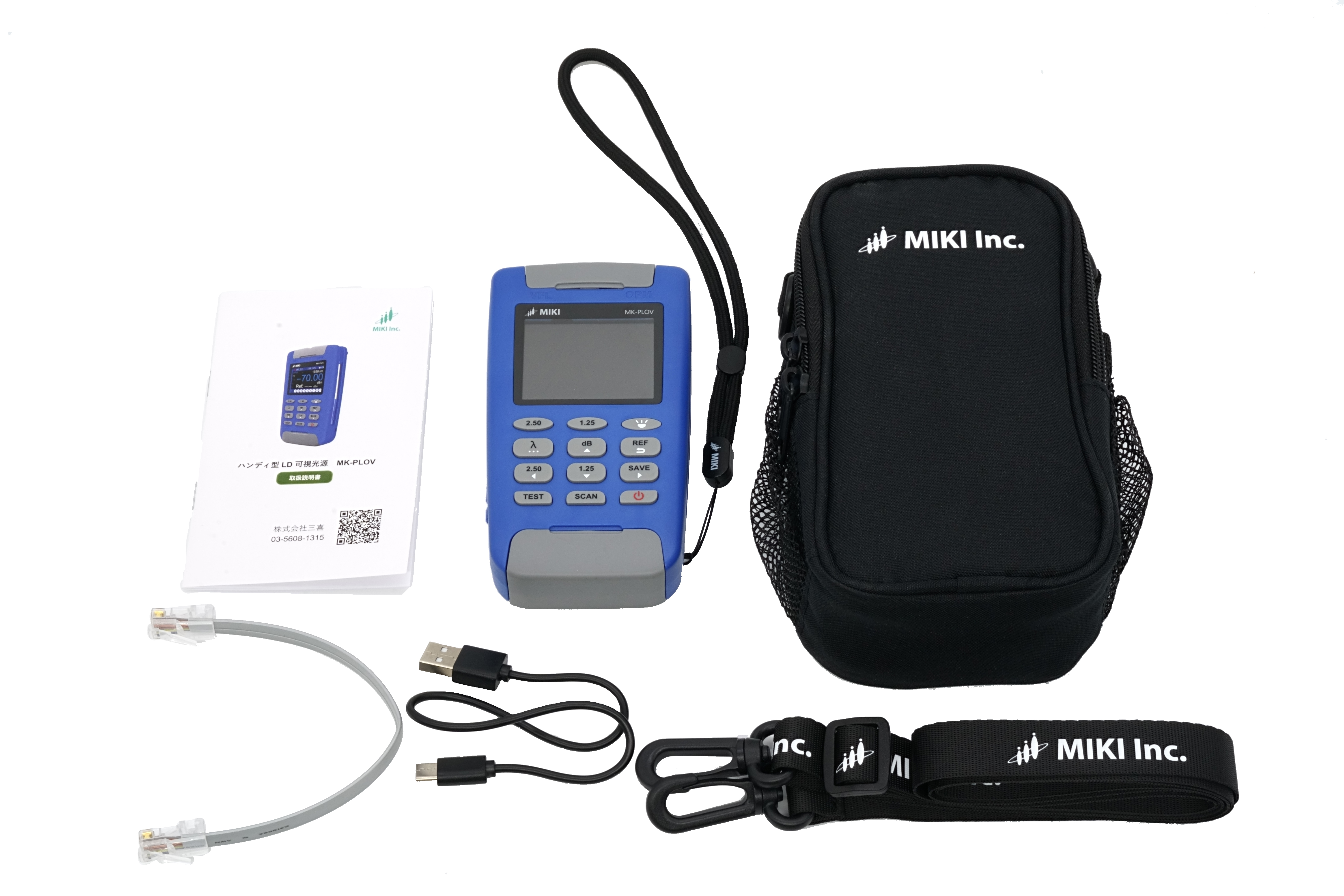

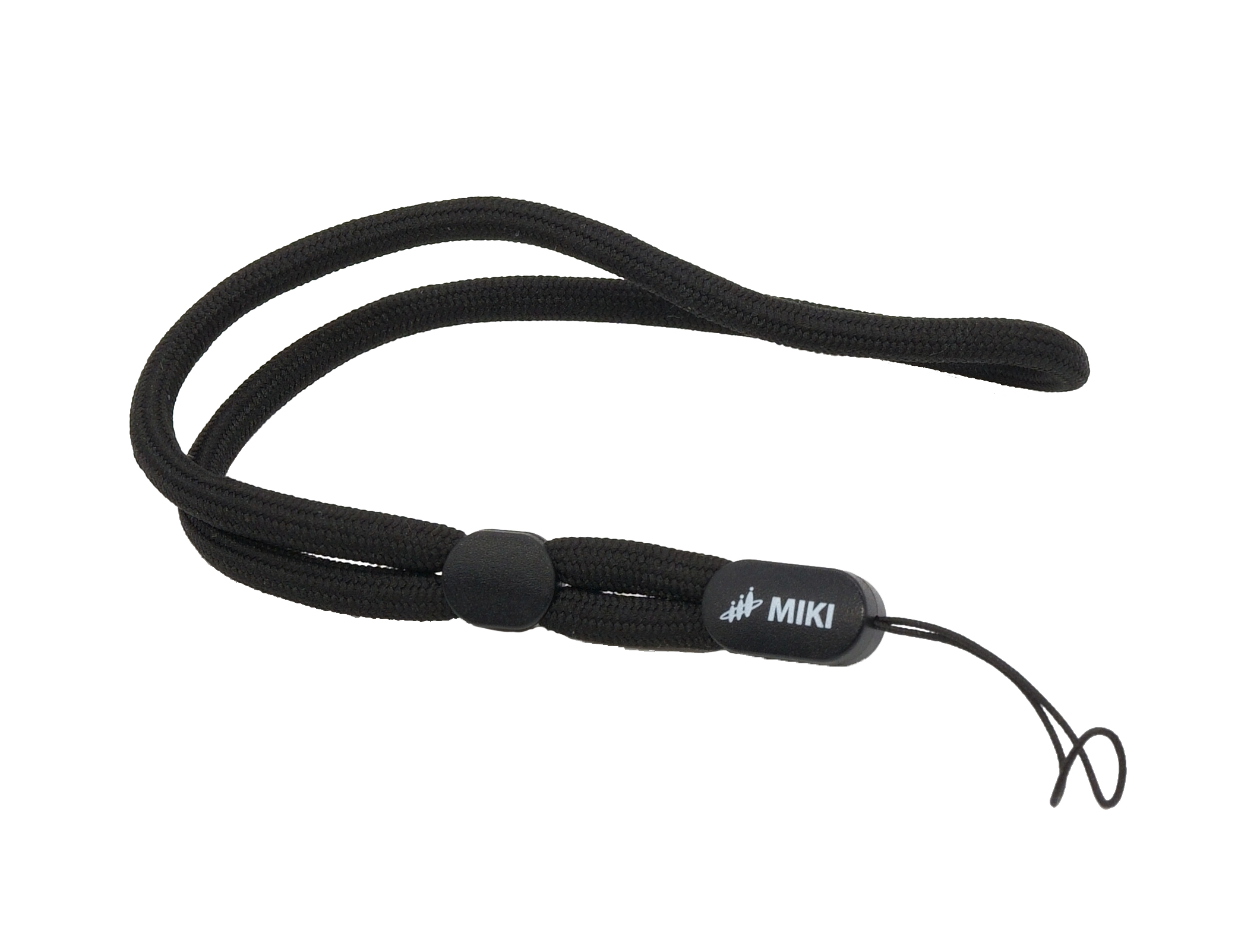

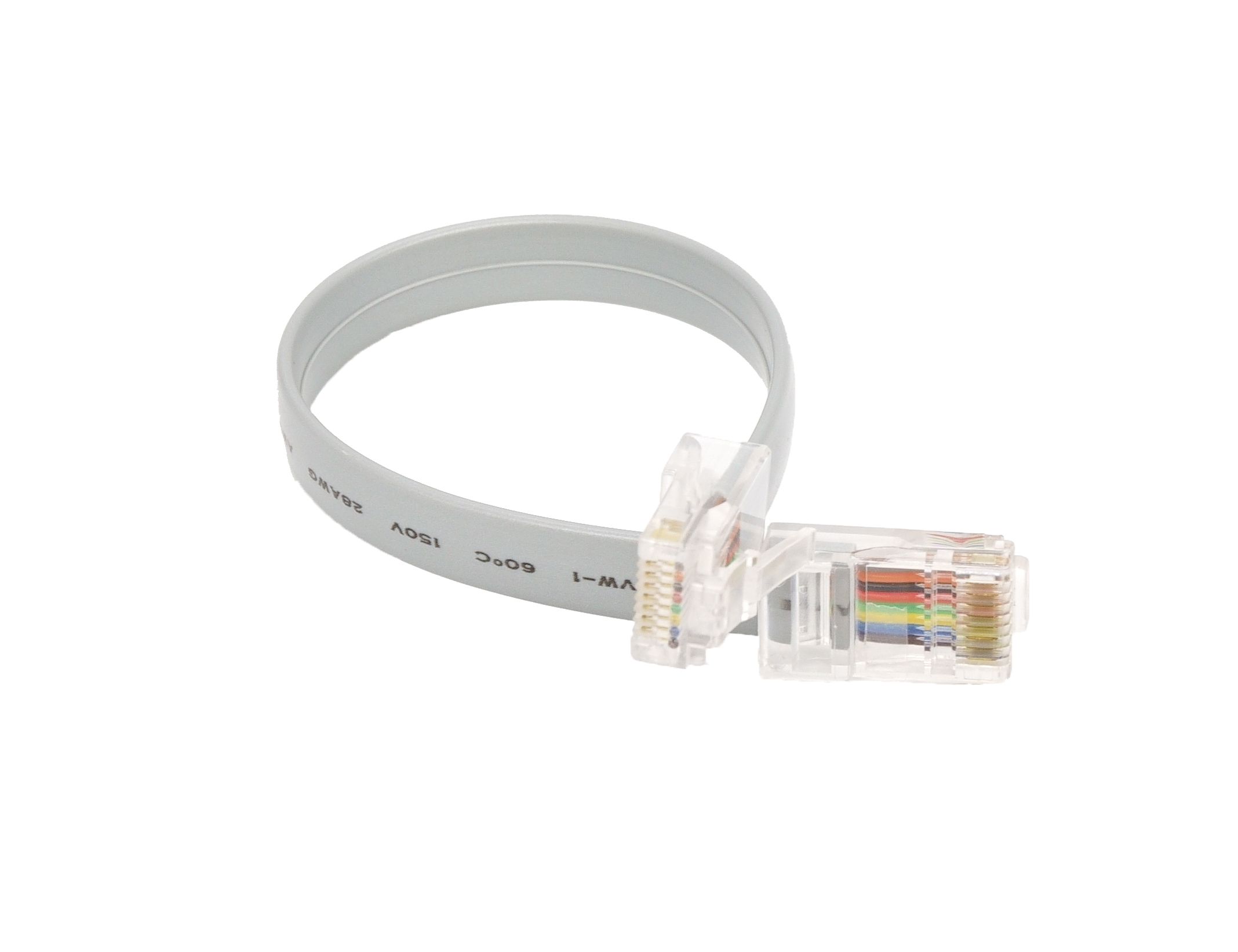

標準付属品	短尺LANケーブル、LAN検査子機、USBケーブル、収納ポッチ、本体ストラップ、ポッチストラップ
本体寸法(mm)	74×136×28
重量(g)	200
メーカー	三喜
原産国	中国
RoHS指令	適合
CEマーキング	適合

※1：シングルモードファイバ使用時
※2：接続点や分岐点なしのSMファイバ使用時
※3：点滅周波数は 2～3Hz
※4：すべての測定単位において
※5： 4段階表示とは、光パワーを緑、黄、赤、無の4色で表現します（@1550nm）。
（緑：+6~-13dBm、黄：-13~-32dBm、赤：-32~-50dBm、無：-50dBm以下）
※6：光パワーメータ機能は、波長1550nm に基づいて校正され、他の波長はフォトダイオード応答変化率でカーブフィッティングすることによって計算されます。
※6：SM(シングルモード)、MM(マルチモード)は両方対応可能

ラインナップ

型番	製品画像	校正証明書
MK-PLOV-N		✕
MK-PLOV		〇
