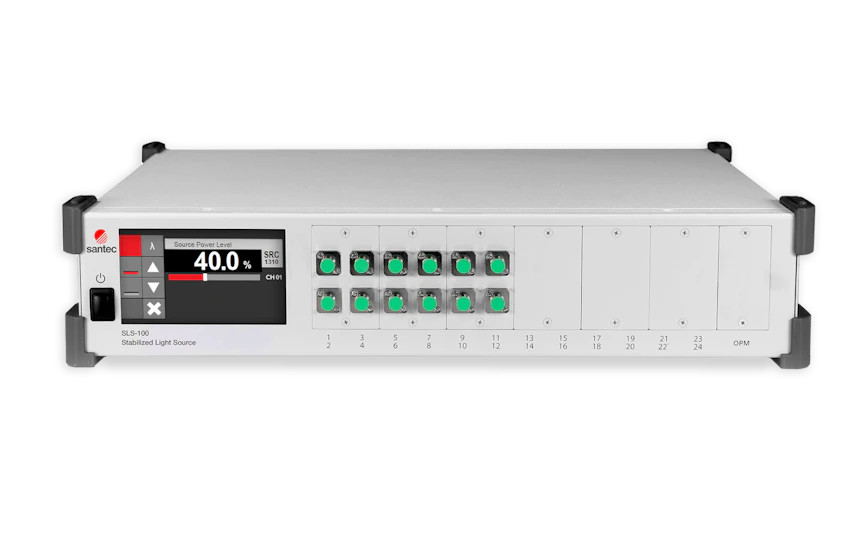

安定化光源 SLS
SLS
目的に応じた測定用光源を豊富にラインナップ。
光部品、光ケーブルの損失測定、受光感度検査からオンライン環境試験まで幅広く使えます。
- 長期安定出力
- 複数波長出力可能
- 光パワーレベルを調整可能
- 多様なコネクタ種（SC、FC等）、研磨種に対応
- エンサークルドフラックス、70/70、AS100等の励振状態に対応
機能・特長
工場で構成可能な波長混合
SLSシリーズは高い構成自由度を備え、LEDやレーザー光源、異なるファイバータイプ、異なる出力レベルを組み合わせることが可能です。標準構成が適合しない場合は、営業担当者までお問い合わせください。
コンパクトなベンチトップ システム
ハーフラックシステム（最大4つの光源搭載）と、フルラックシステム（最大24ポート）を提供します。コンパクト設計により、作業スペースを確保できます。
校正不要
本製品の光源はパワーと波長の安定性が高いため、特別な品質管理プロセスがない限り、校正の必要はありません。
多くのコネクタタイプに適合
SC、LC、FC、ST などの標準コネクタタイプに対応します。
USBおよびイーサネット通信インターフェイス
USBやSDKまたはイーサネットコマンドを使用して、SLSシステムを自動化プロセスに統合できます。
仕様
| 光源タイプ | FPレーザ | DFB | LED |
|---|---|---|---|
| ファイバタイプ(µm) | 9/125 | 9/125 | 50/125, 62.5/125, 105/125 |
| 入射条件 | N/A | N/A | リクエストにより提供可能 |
| 公称波長(nm)※1 | 1310 / 1490 / 1550 / 1625 |
1271 to 1611※2 | 850 / 1300 |
| 中心波長精度 (nm) | < 15 | < 3 | < 30 |
| 光源帯域幅 (nm) | < 10 | < 1 | > 30 |
| 出力パワー (typ.) (dBm) | 0 | 0, 10 , 13 | -18 @ 850 nm -21 @ 1300 nm |
| 光源安定性 (dB)※3 | ± 0.02 | ||
| リモートインターフェース | USB、イーサネット | ||
| ディスプレイ | 4.3"タッチスクリーン | ||
| 電源入力 | 90 ~ 264 V AC, 47 ~ 63 Hz | ||
| 電源出力 | 18V DC, 5A | ||
| 消費電力(VA) | 最大36 | ||
| 最大チャンネル数 | 24チャンネル | ||
| 本体寸法(cm) | 42.5 x 8.9 x 20.3 | ||
| 動作温度(℃) | +5 ~ +40 | ||
| 湿度 (非結露) | 最大 80% RH※4 | ||
| 標準付属品 | 校正証明書※5、電源コード、18V AC/DC 電源、 USB A - USB B ケーブル | ||
| メーカー | Santec California Corporation | ||
| 原産国 | アメリカ | ||
※2：20nm 間隔で選択可能
※3：最大温度変動 1°C の条件下で 1 時間以上の安定性
※4：温度が 5～31°C の範囲では最大湿度 80% RH、温度が 40°C に上昇すると湿度は 50% RH まで線形的に低下します
※5：中にはトレーサビリティ体系図が含まれています
ラインナップ
| 型番 | チャンネル数 | 光源タイプ | 波長 | ファイバタイプ | コネクタ |
|---|---|---|---|---|---|
| SLS-100- | 01：1チャンネル 24：24チャンネル |
FP：Fabry-Perot レーザー LED：LED光源 DFB：DFBレーザー FP10： 10 mW FPレーザー |
3：1310nm 5：1550nm 35：1310/1550nm 同じポート 4：1490nm 6：1625nm 46：1490/1625nm 同じポート 3456：1310/1490/1550/1625nm 同じポート 8：850nm 83：850/1300nm 65：650 その他の波長もリクエストにより対応可能 |
9：09µm 50：50µm 62：62µm 100：100µm 1000：1000µm |
FA：FC/APC FP：FC/UPC SA：SC/APC SP：SC/UPC |
| SLS-110- | 01：1チャンネル 24：24チャンネル |
FP：Fabry-Perot レーザー LED：LED光源 DFB：DFBレーザー FP10： 10 mW FPレーザー |
3：1310nm 5：1550nm 35：1310/1550nm 同じポート 4：1490nm 6：1625nm 46：1490/1625nm 同じポート 3456：1310/1490/1550/1625nm 同じポート 8：850nm 83：850/1300nm その他の波長もリクエストにより対応可能 |
9：09µm 50：50µm 62：62µm 100：100µm |
FA：FC/APC FP：FC/UPC SA：SC/APC SP：SC/UPC |
| ※SLS-120- | 01：1チャンネル 24：24チャンネル |
DFB：DFBレーザー DFB10： 10 mW DFBレーザー DFB20： 20 mW DFBレーザー |
27：1271nm to 61：1611nm |
9：09µm | FA：FC/APC FP：FC/UPC SA：SC/APC SP：SC/UPC |
