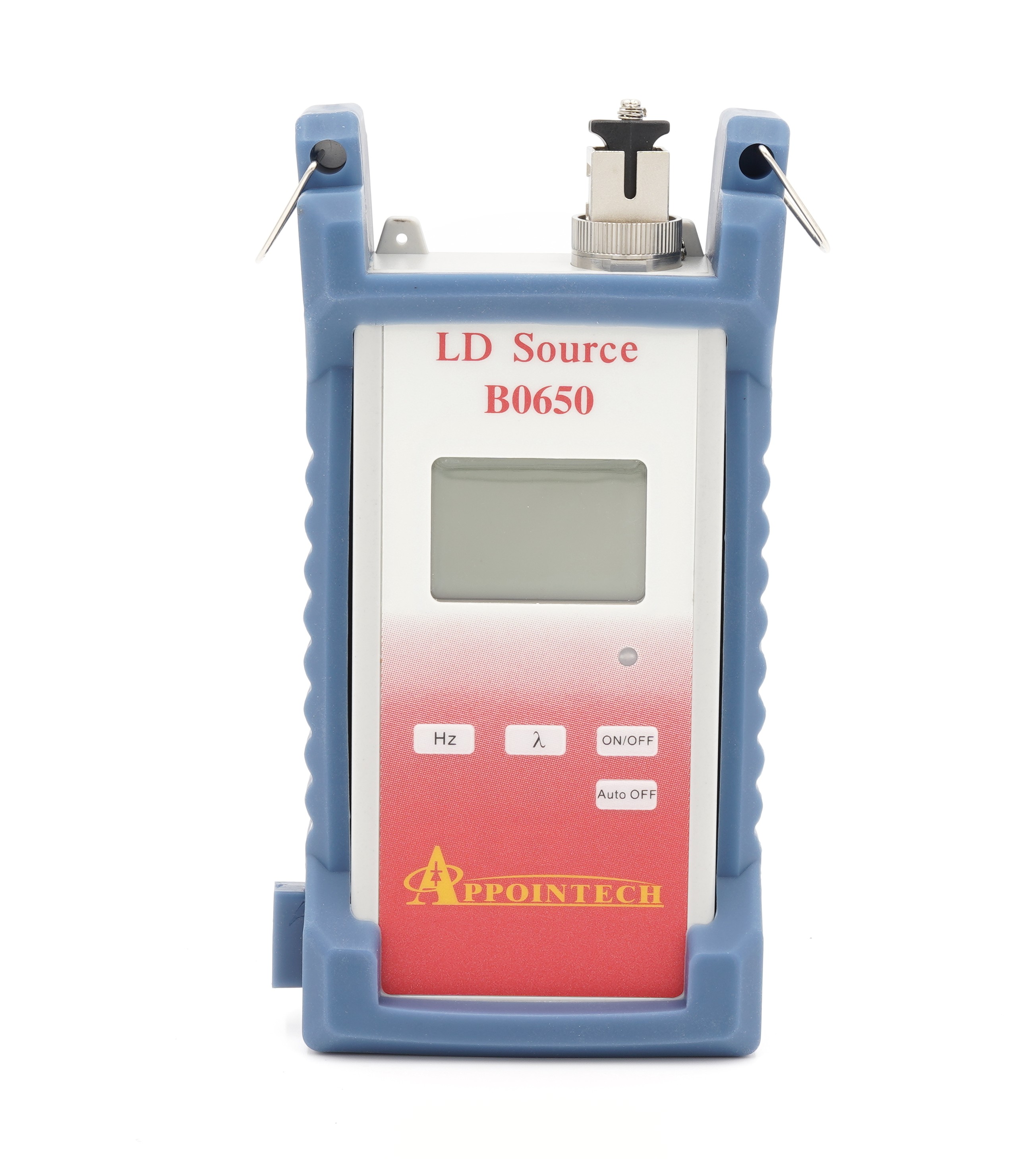

ハンディ安定化光源 A/Bシリーズ
A/Bシリーズ
小型・軽量で3波長測定します
- FTTH光アクセス網、光構内LAN環境
- CATV網の光ネットワーク保守・検査に適したハンディ型測定器
- 光パワーレベル検査だけでなく、光源との併用で光ロス測定も可能
機能・特長
小型
手の平サイズで持ちやすい。。
頑丈
強固なボディで壊れにくい
動作環境が広い
中継所など、寒所・厳所（-15℃～+50℃）での使用可能。
仕様
| 型番 | B3000 | B2000 | B1385 | B1000 | B0650 | BXXYY | A2000 | |
|---|---|---|---|---|---|---|---|---|
| 中心波長(nm) | 1310 ± 30,1490,1550 ± 10 | 1310,1550 ± 20 | 850,1310 ± 20 | 顧客指定 | 650 ± 20 | CWDM 1470~ 1610 | 850 ± 30,1300 ± 40 | |
| スペクトル幅(nm) | < 4@1310 <1@1490,1550 |
< 4 | < 4 | ー | < 4 | < 1 | < 60@850 < 180@1300 |
|
| 安定性※1 (dB) | ±0.15 | ±0.05 | <0.15 | ±0.05 | ||||
| 出力(dBm) | −3※2 | −3 | -10@850nm -3@1310nm |
顧客指定 | -3※2 | −3※2 | 62.5/125μm： -16@850nm -20@1310nm 50/125μm： -19@850nm -23@1310nm |
|
| 出力不確かさ (dB) | 0.5 | 0.3 | ||||||
| 変調周波数 | 270Hz, 1kHz, 2kHz | 10Hz, 270Hz, 1KHz, 2KHz | 270Hz, 1kHz, 2kHz | |||||
| 対応コネクタ | SC, FC, ST※3 | |||||||
| 電源 | 充電式リチウム電池 | |||||||
| 連続動作時間 | 約20時間（充電時間：2時間） | |||||||
| 動作温度(℃) | -15 ～ 50 | |||||||
| 保管温度(℃) | -35 ～ +70 | |||||||
| 湿 度 | 0 ～95%、結露なきこと | |||||||
| サイズ(mm) | 160× 70× 30 | |||||||
| 重量(g) | 200g以下 | |||||||
| メーカー | Appointech | |||||||
| 原産国 | 台湾 | |||||||
※2：顧客の指定する波長に対応できます
※3：オプションアダプタにて他も対応可
ラインナップ
| 型番 | コネクタ | 出力 |
|---|---|---|
| B3000- | SC：SCコネクタ FC：FCコネクタ ST：STコネクタ ユニバーサル UV：φ2.5mmコネクタ CC： |
-3：-3dBm 0：0dBm または顧客指定 |
| B2000- | SC：SCコネクタ FC：FCコネクタ ST：STコネクタ ユニバーサル UV：φ2.5mmコネクタ CC： |
-3：-3dBm 0：0dBm |
| B1385- | SC：SCコネクタ FC：FCコネクタ ST：STコネクタ |
|
| B1000-※1 | SC：SCコネクタ FC：FCコネクタ ST：STコネクタ |
顧客指定例）-3：-3dBm |
| B0650- | SC：SCコネクタ FC：FCコネクタ ST：STコネクタ ユニバーサル UV：φ2.5mmコネクタ CC： |
-3：-3dBm または顧客指定 |
| BXXYY※2 | SC：SCコネクタ FC：FCコネクタ ST：STコネクタ ユニバーサル UV：φ2.5mmコネクタ CC： |
-3：-3dBm または顧客指定 |
| A2000 | SC：SCコネクタ FC：FCコネクタ ST：STコネクタ ユニバーサル UV：φ2.5mmコネクタ CC： |
※2：CWDM8波長から必要な範囲を指定します。XX = 最短の波長中2桁を当てはめます。YY = 最長の波長中2桁を当てはめます。
