安定化光源 SLS
SLS
安定光源シリーズは、あらゆる光測定や研究開発の場面で不可欠な役割を果たします。
さまざまな波長・出力レベルの要求に応じた柔軟なカスタマイズが可能で、研究機関・製造現場問わず、安定した光源供給を求めるすべてのユーザーに最適なソリューションを提供します。ご希望に応じた仕様調整やデモ機のご相談も承っております。
様々な用途に対応するため、以下の4タイプの光源を展開しています：
- FPレーザー光源（FP Laser Source）
- DFBレーザー光源（DFB Laser Source）
- SLED広帯域光源（SLED Broadband Light Source
- 超狭線幅レーザー光源
機能・特長
プラットフォーム互換性と拡張性
DimensionのALPHA／OMEGAプラットフォームに対応しています。
複数の測定モジュールを組み合わせ、ワンストップの自動試験環境を実現可能です。
ソフトウェア制御による測定条件の柔軟設定が可能です。

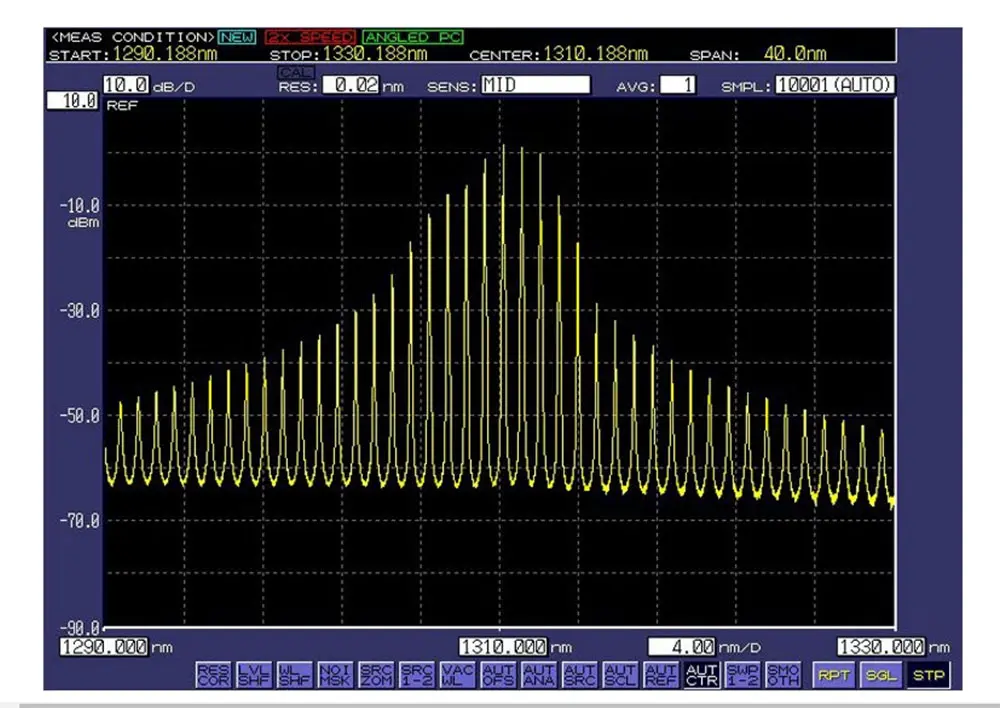

FPレーザー光源
主な特徴
出力パワー：5mW以上
内部変調機能に対応
安定した連続波出力
主な用途
光ファイバ製品の評価・検証
光部品の製造・試験
DFBレーザー光源
主な特徴

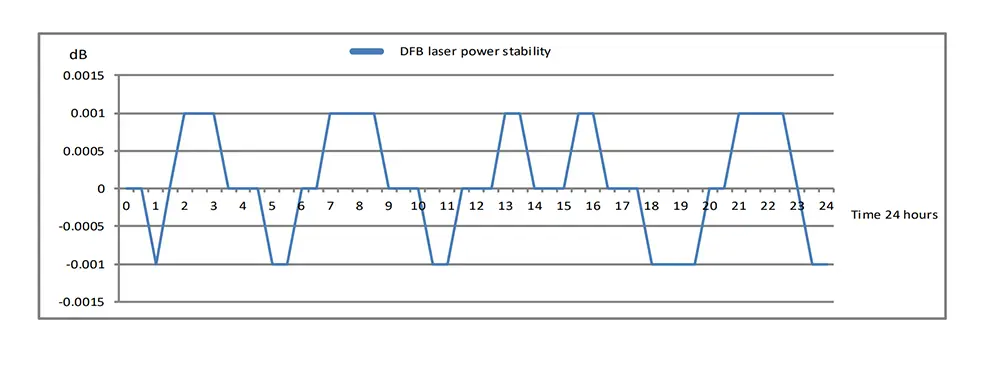

24時間±0.005dB以内の優れたパワー安定性
高精度TEC温度制御モジュール
出力パワー：最大20ｍW
内部変調(270Hz/1kHz/2kHz)に対応
主な用途
CWDMチャネル測定
光ネットワーク監視
IL/RL試験
光受動武辺・能動部品の評価
測定器の性能検証

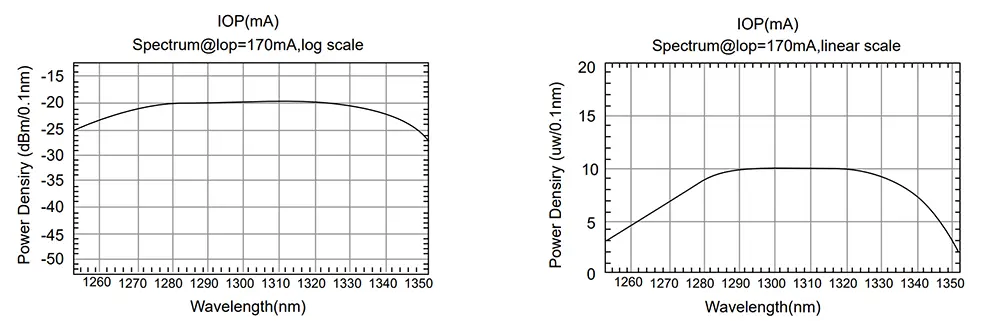

SLED広帯域光源
主な特徴
広いスペクトル範囲(-3dB幅 最大90nm)
高出力(Typ.10mW)
優れた長時間安定性(±0.05dB/8時間)
主な用途
CWDMネットワーク測定
PON部品の製造・試験
ファイバセンシング/分光解析
超狭線幅レーザー光源
主な特徴
超狭スペクトル
高出力パワー
高い信頼性と安定性
主な用途
ファイバブラッググレーティング（FBG）センシング
コヒーレント光ファイバ通信
非線形研究
漏洩検知およびモニタリング
最大4CHの出力構成に対応
1/2/4CHの出力構成に対応し、各チャンネルは独立制御可能です。
仕様
| モデル | FPレーザー光源 | ||||
|---|---|---|---|---|---|
| チャンネル数 | 1/2/4チャンネル | ||||
| ファイバ種 | SM 9/125、MM50/125、MM62.5/125 | ||||
| 対応波長(TEC制御)(nm) | 850、980、1060、1310、1550 | ||||
| 対応波長(nm) | 850、1310、1550 | ||||
| 波長精度(nm) | ±20 | ||||
| コネクタ | 高精度・高信頼性インターフェース、SC/FC着脱式 | ||||
| パワー安定性(15分)(dB) | TypeA | 850~1270nm：±0.05 1270~1650nm：±0.005 | |||
| TypeC | 850~1270nm：±0.1 1270~1650nm:±0.05 | ||||
| パワー安定性(24時間) | TypeA | 850~1270nm：±0.2 1270~1650nm:±0.02 | |||
| TypeC | 850~1270nm：±0.4 1270~1650nm:±0.2 | ||||
| 出力パワー(mW) | >5 | ||||
| 変調機能 | 内部変調(270Hz,1kHz,2kHz) | ||||
| ウォームアップ時間 | 通常：20分(保管温度と使用温度が異なる場合は60分) | ||||
| 再校正周期 | 2年 | ||||
| 動作温度(℃) | 10 ~ 40 | ||||
| 保管温度(℃) | -40 ~ 70 | ||||
| 入力電源(V) | AC90~260,50Hz | ||||
| 寸法(mm) | 本体：359×274×115 モジュール：285×133×36 |
||||
| メーカー | Dimension Technology | ||||
| 原産国 | 中国 | ||||
| モデル | DFBレーザー光源 | ||||
|---|---|---|---|---|---|
| チャンネル数 | 1/2/4チャンネル | ||||
| 対応ファイバ | SM 9/125、Panda PMF | ||||
| 対応波長(nm) | 1270、1290、1310、1330、1350、1370、1390、1410、1430、1450、1470、1490、1510、1530、1550、1570、1590、1625、1650 など | ||||
| 波長精度(mm) | ±5 | ||||
| コネクタ | 高精度・高信頼性インターフェース、SC/FC着脱式 | ||||
| パワー安定性(15分)(dB) | TypeA | 850~1270nm：±0.05 1270~1650nm：±0.005 |
|||
| TypeC | 850~1270nm：±0.1 1270~1650nm:±0.05 |
||||
| パワー安定性(24時間) | TypeA | 850~1270nm：±0.2 1270~1650nm:±0.02 |
|||
| TypeC | 850~1270nm：±0.4 1270~1650nm:±0.2 |
||||
| 出力パワー(mW) | 1、10、20など | ||||
| サイドモード抑制比(SMSR)(dB) | ≧40 | ||||
| 偏光消光比(PER)(dB) | ≧17 | ||||
| 変調機能 | 内部変調(270Hz,1kHz,2kHz) | ||||
| ウォームアップ時間 | 通常：20分(保管温度と使用温度が異なる場合は60分) | ||||
| 再校正周期 | 2年 | ||||
| 動作温度(℃) | 10 ~ 40 | ||||
| 保管温度(℃) | -40 ~ 70 | ||||
| 入力電源(V) | AC90~260,50Hz | ||||
| 寸法(mm) | 本体：359×274×115 モジュール：285×133×36 |
||||
| メーカー | Dimension Technology | ||||
| 原産国 | 中国 | ||||
| モデル | SLED広帯域光源 | |
|---|---|---|
| 対応波長(nm) | 750、840、880、1020、1050、1280、1310、1410、1490、1550、1610、1640 | |
| 光出力パワー(代表値)(mW) | 5~10 | |
| パワー安定性(代表値)(dB) | ±0.05/8時間 | |
| 動作モード | CW | |
| ファイバ種 | SM 9/125 | |
| コネクタ | 高精度・高信頼性インターフェース、SC/FC着脱式 | |
| ウォームアップ時間 | 通常：20分(保管温度と使用温度が異なる場合は60分) | |
| 再校正周期 | 2年 | |
| 動作温度(℃) | 10 ~ 40 | |
| 保管温度(℃) | -40 ~ 70 | |
| 入力電源(V) | AC90~260,50Hz | |
| スペクトルパワー密度(dBm) | ≧-20 | |
| 寸法(mm) | 本体：359×274×115 モジュール：285×133×36 |
|
| メーカー | Dimension Technology | |
| 原産国 | 中国 | |
ラインナップ
| 型番 | ファイバ種 | 光源種類 | 光出力パワー | レーザー個数 | 出力チャンネル数 | コネクタ種 |
|---|---|---|---|---|---|---|
| SLS | 1：SM 9/125μm 5：MM 50/125μm 6：MM 62.5/125μm 8：SM 9/125μm PM |
1：FP(Type A) 2：DFB(Type A) 3：SLED broadband light source 4：Ultra-narrow linewidth laser source 5：FP(Type C) 6：DFB(Type C) 9：Customized |
1：1mW 2：5mW 3：10mW 4：20mW 9：Customized |
1：1PCS 2：2PCS 4：4PCS |
1：1CH 2：2CH 4：4CH |
-FA：FC/APC -FP：FC/PC -X：Customized |
