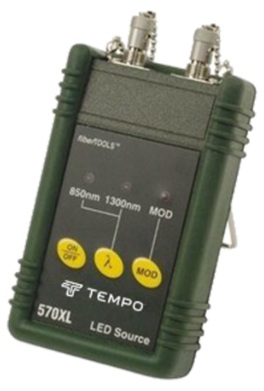

LED光源 570XL-AS100-EMI
570XL-AS100-EMI
デュアル波長出力（850nmおよび1300nm）により、迅速かつ正確なインサーションロス測定が可能です。
マルチモード光ファイバーケーブルの挿入損失、リンク損失を測定します。
小型で頑丈なインサーションロス測定用の光源です。
LEDソースにはユニバーサルコネクタインターフェース（UCI）が搭載されており、さまざまなコネクタタイプに対応するように設定できます。
（コネクタは別売り）
マルチモード光ファイバーケーブルの挿入損失、リンク損失を測定します。
小型で頑丈なインサーションロス測定用の光源です。
LEDソースにはユニバーサルコネクタインターフェース（UCI）が搭載されており、さまざまなコネクタタイプに対応するように設定できます。
（コネクタは別売り）
- EMIシールドファイバー光源採用
- 多波長ストレージ 、参照パワーレベルを保存・呼び出し、より迅速で効率的な測定を実現
- 幅広いUCIコネクタをサポート
- 簡単ボタンで使い易い
機能・特長
EMIシールド
ファイバー光源
EMIシールドファイバー光源により、MIL-STD-461Eに準拠した過酷なEMI条件でこれらの測定を行うことができ、AS-100の厳しい打ち上げ条件を満たしています。
効率的な測定
基準レベルを保存することができ、簡単呼び出しにより迅速で効率的なテストが可能です
スナップオン
コネクタ
| FC、SC、ST など、その他多くの利用可能なコネクタと接続するために、Snap On Connector (SOC) インターフェースを使用します。 |  |
簡単操作
3つのボタンですべての機能を制御出来ます。
仕様
| 校正波長(nm) | 850, 1300、1310、1550 | |
|---|---|---|
| 測定レンジ(dBm) | +3 ～ -60 | |
| 測定精度(dB) | ±0.25 | |
| パワー分解能(dB) | 0.01 | |
| コネクタインターフェース | UCI（FC,SC,ST） | |
| 電波干渉 | EMIシールド | |
| 測定直線性(dB) | +3dBm ～ -3dBm ： ±0.5 | |
| -3dBm ～ -50dBm ： ±0.05 | ||
| 50dBm ～ -60dBm ： ±0.5dB | ||
| 動作温度(℃) | -15 ～ +55 | |
| 保管温度(℃) | -35 ～ +70 | |
| 湿度 (％：非結露) | 0 ～ 95 | |
| 消費電力(1.5V) | 単三乾電池2本(約100時間連続運転) | |
| 本体寸法(mm) | 72 x 142 x 35 | |
| 本体重量(g) | 241 | |
| EC | E 61010、EN50081-1:1992、EN55011・Group1・Class A、EN50082-1: 1992、IEC 801-2, -3, -4 | |
| メーカー | Tempo | |
| 原産国 | アメリカ | |
ラインナップ
| 型番 | 外観 |
|---|---|
| 570XL-AS100-EMI |  |
