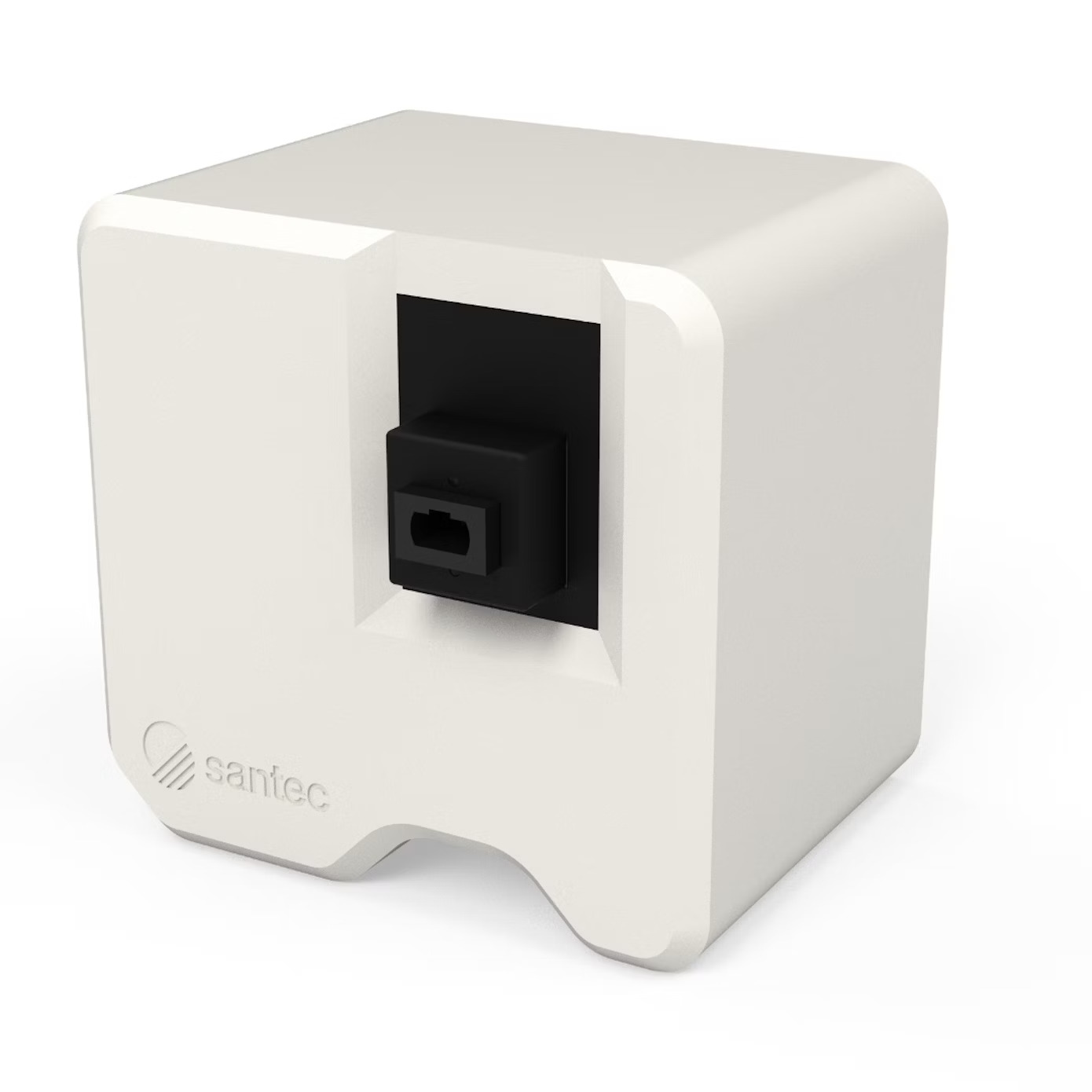

リモートヘッド型極性テスタ (積分球モデル)
リモートヘッド型極性テスタ (積分球モデル)
リモートヘッド型極性テスタを RLM (リターンロスメータ) と OSX (光スイッチ) に追加することで、高速かつシンプルな多芯光ファイバーケーブルアセンブリテストステーションを構築できます。MPOやデュプレックスLCなどの多芯光ファイバーアセンブリの極性 / IL / RLを一度に測定できます。
付属するケーブルアセンブリソフトウェアを用いることで、測定結果をエクセルファイル形式で出力します。
付属するケーブルアセンブリソフトウェアを用いることで、測定結果をエクセルファイル形式で出力します。
- DUTから切り離すことなく極性評価可能
- 合否判定
- あらゆるマルチファイバコネクタを測定可能
- リファレンスの手間を軽減します
- 測定結果をエクセルファイル形式で出力
機能・特長
最適な測定スピード
12芯DUTの場合は約4秒で、12芯アセンブリ(2波長)の場合はオペレータによる操作なしで35秒以内測定します。
また、特許取得済みのSDスライド検出器アダプタは、測定時間を短縮するもう一つの革新的な技術となります。
また、特許取得済みのSDスライド検出器アダプタは、測定時間を短縮するもう一つの革新的な技術となります。
カスタムマッピング機能
前モデルRD-Pで開発された高度なアルゴリズムとスマートテクノロジーを継承している当RD-SPは、ダークチャンネルを含むカスタムマッピングの検出も可能です。
測定精度を追求した設計
一体型で設計されたこの積分球は、MPO、ファイバーアレイ、広域ビームなどの多心光ファイバーコネクタの測定に最適です。極性検出技術によりスイッチが不要になり、従来方式で発生していた測定不確かさが解消されています。
各コネクタILを個別に測定
デュアルスイッチ方式のようにDUT全体のILを測定する必要がなくなり、各コネクタのILを個別に測定し、簡単に極性結果を得ることができます。
仕様
| 型番 | RD-SP-100 |
|---|---|
| 極性試験時間(秒)※1 | < 4（12チャンネル） |
| 極性・IL・RL試験時間(秒)※2 | < 35（12チャンネル、2波長） |
| 検出された極性 | A、B、C、Dおよびカスタムマッピング |
| リモートインターフェース | USB 3.1、M12 |
| ディスプレイ | 5インチタッチスクリーン |
| 入力電圧(V) | 5 |
| 消費電力 | 320mA@5VDC |
| サイズ(cm) | 11 × 10.6 × 8.4 |
| 重量(kg) | 1.5 |
| 動作温度(℃) | 0 ~ +40 |
| 保管温度(℃) | -20 ~ +60 |
| 湿度 | 20〜80％（RH 0～+40℃、結露なきこと） |
| 標準付属品 | USBケーブル、M12ケーブル、検出器キャップ |
| メーカー | Santec Canada Corporation |
| 原産国 | カナダ |
※2：Fastモード
ラインナップ
| 型番 | 外観 |
|---|---|

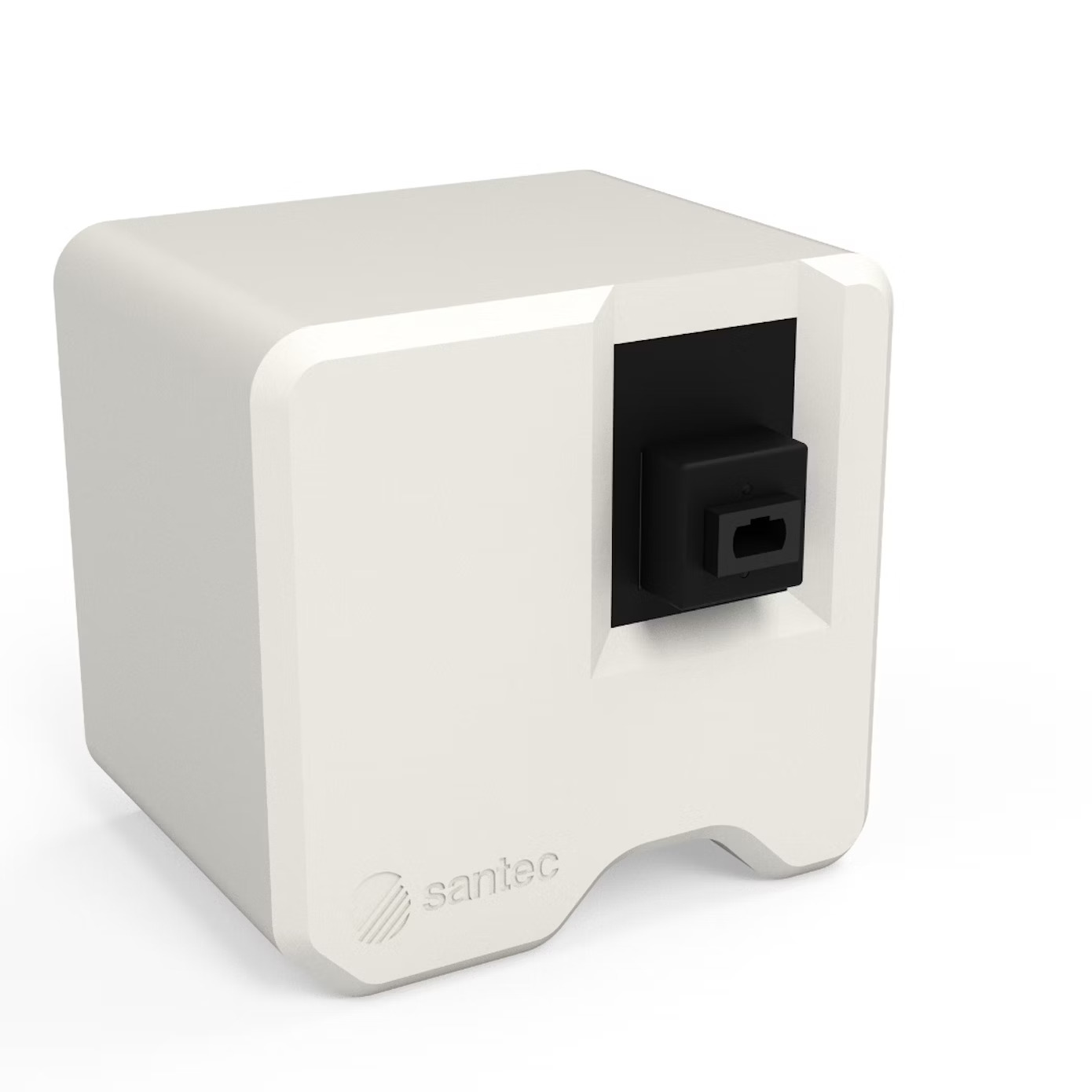

| RD-SP-100 | |
