リモートヘッド型極性テスタ
リモートヘッド型極性テスタ
リモートヘッド型極性テスタを RLM (リターンロスメータ) と OSX (光スイッチ) に追加することで、究極のマルチファイバー ケーブル アセンブリ テスト ステーションを作成します。 単一の接続で、MPO やデュプレックス LC などのマルチファイバー アセンブリの IL、RL、極性を評価できます。ケーブル アセンブリ ソフトウェアと併用することで、IL、RL、極性の結果がすべて XNS データベースに一緒に保存されます。
- DUTから切り離すことなく極性評価可能
- 合否判定
- あらゆるマルチファイバコネクタを測定可能
- リファレンスの手間を軽減します
- 測定結果をエクセルファイル形式で出力
機能・特長
最適な測定スピード
RD-P はデバイスを切断することなく、12本のファイバーをわずか4秒で測定が可能なリモートヘッドタイプの極性テスタです。また、コネクタと物理的に接触しないため、検査や清掃の必要がなく、汚染や損傷のリスクがありません。
優れた費用対効果
RD-P は一般的なスイッチよりコストが低く、12、24、またはそれ以上のファイバーの極性を測定できます。
安定したIL/RL測定精度
一般的な2つのスイッチを使用した IL/極性に必要な複雑な基準方法による不確実性が追加されることはありません。
各コネクタILを個別に測定
デュアルスイッチ方式のようにDUT全体のILを測定する必要がなくなり、各コネクタのILを個別に測定し、簡単に極性結果を得ることができます。
仕様
| 型番 | RD-P |
|---|---|
| 測定時間(秒)※ | < 4（12チャンネル） |
| 検出された極性 | A、B、C、Dおよびカスタムマッピング |
| リモートインターフェース | USB 3.1 |
| 入力電圧(V) | 5 |
| 消費電力 | 320mA@5VDC |
| サイズ(cm) | 11 × 8 × 8.5 |
| 重量(kg) | 0.8 |
| 動作温度(℃) | -5 ~ +45 |
| 保管温度(℃) | -20 ~ +60 |
| 湿度 | 20〜80％（RH 0～+40℃、結露なきこと） |
| 標準付属品 | USBケーブル |
| メーカー | Santec Canada Corporation |
| 原産国 | カナダ |
ラインナップ
| 型番 | 外観 |
|---|---|

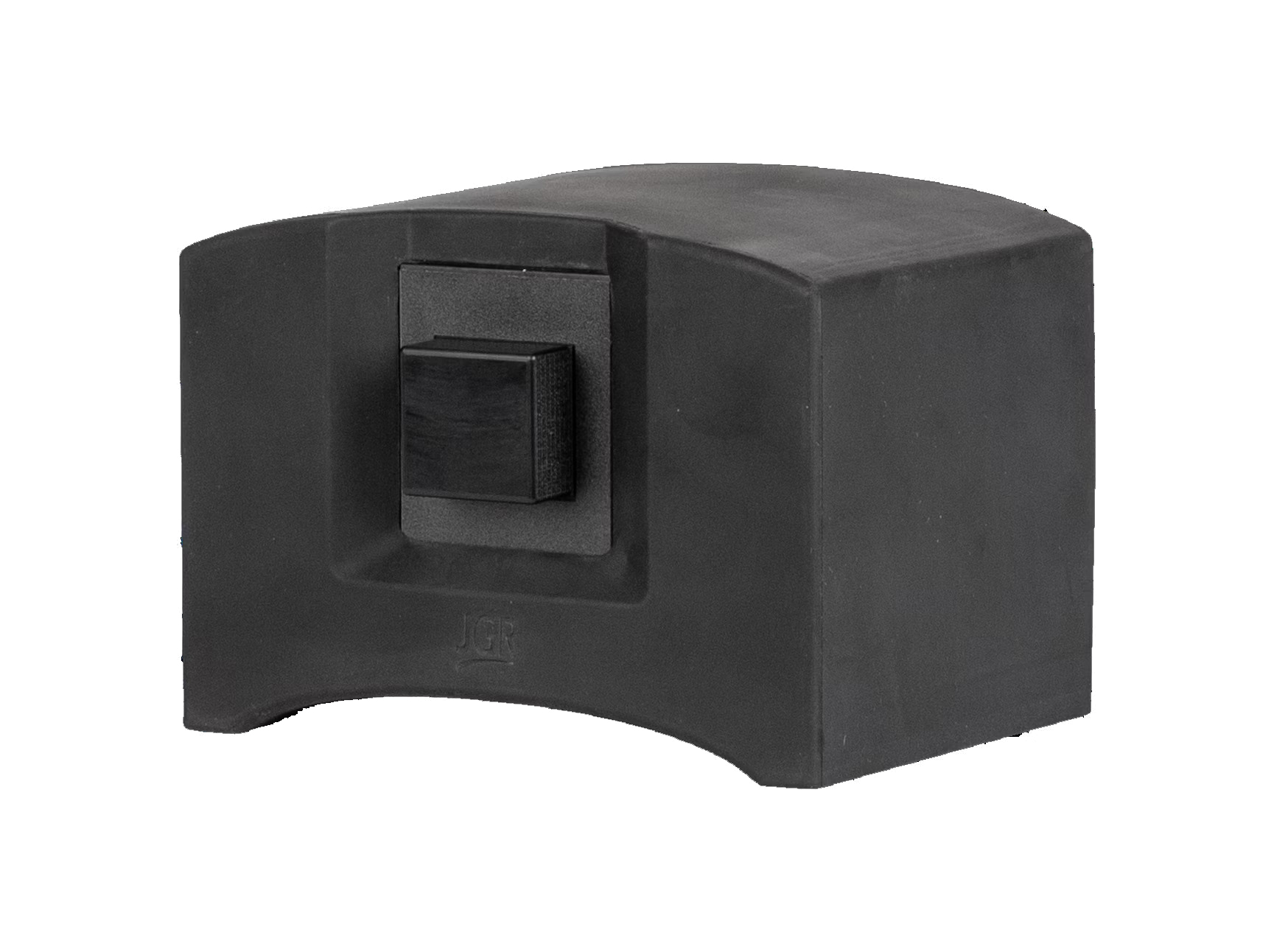

| RD-P | |
