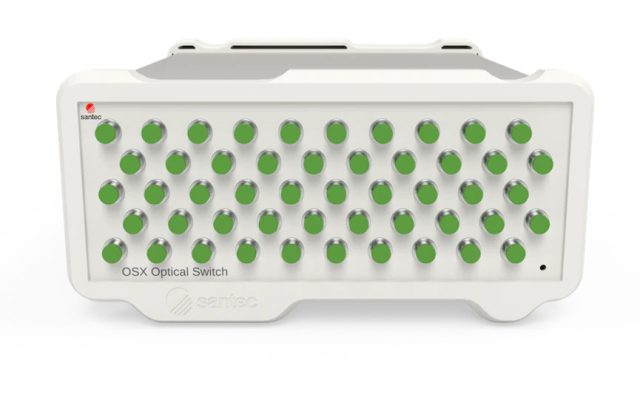

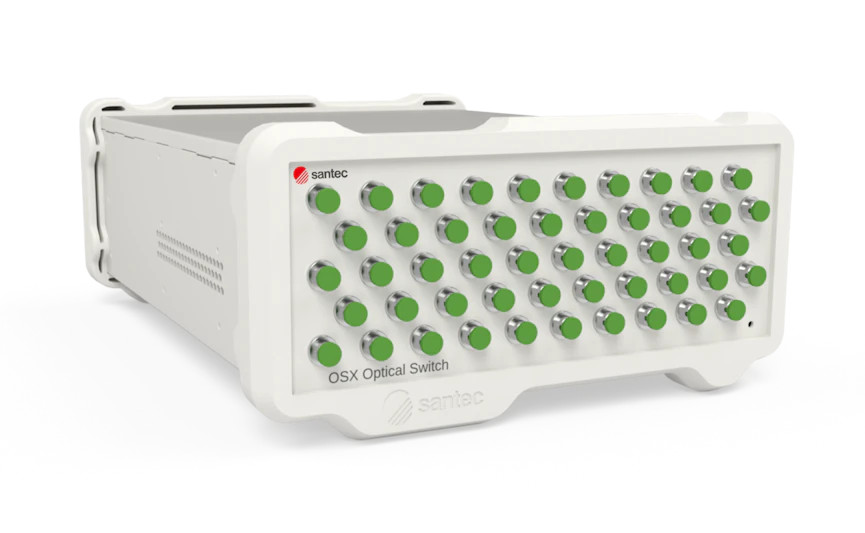

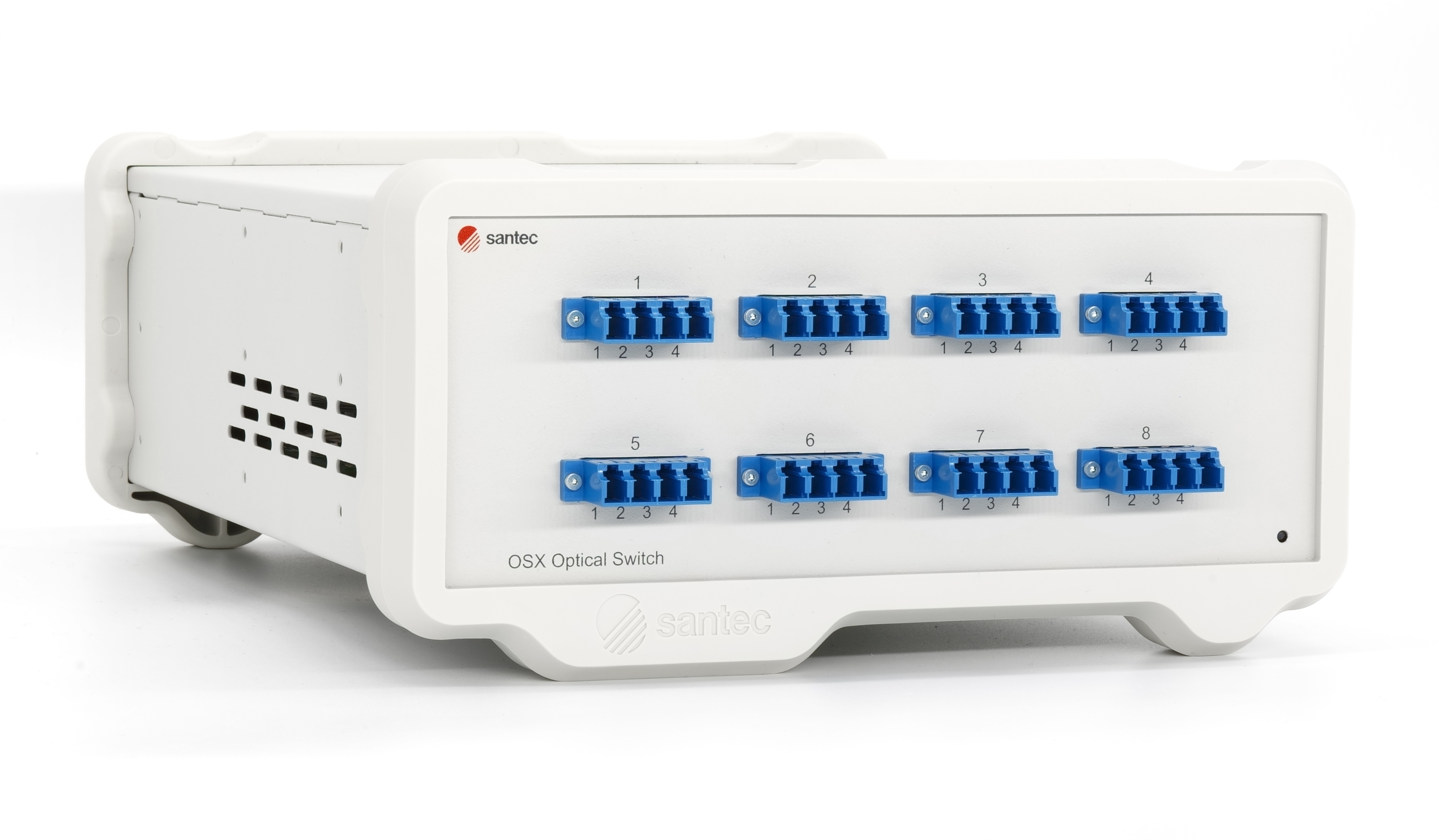

MEMS光チャンネルセレクタ OSX-150
OSX-150
MEMS方式のため、再現性に優れ、長寿命、低電力消費です。
（MEMS：微小電気機械システム）
- スイッチ切替時間 ＜10ms
- 最大入力電力 ＜27dBm
機能・特長
双方向対応の2×2構成
双方向対応の2×2構成のラインナップがございます。
USB接続で外部制御
USB接続で外部制御が可能です。
USBバスパワーで駆動
USBバスパワーで動作するため電源コードが不要です。
OLEDディスプレイ(オプション)
オプションで明るく高詳細なOLEDディスプレイもございます。
仕様
| 型番 | OSX-150 | |||
|---|---|---|---|---|
| ファイバ種(μm) | シングルモード (SM) 9/125 | |||
| 波長範囲(nm） | 1250～1670 | |||
| チャンネル数 (1xN) | <4 | <16 | <24 | <36 |
| 挿入損失(dB) ※1, 2 | ≦1.0 | ≦1.2 | ≦1.5 | ≦2.0 |
| 後方反射(dB)※1 | ≦-50 | |||
| 偏波依存性損失(dB) | <0.1 | |||
| 再現性(dB) ※3 | ± 0.01 | |||
| クロストーク(dB) | < -50 | |||
| 最大入力光パワー(dBm)※4 | 27 | |||
| 耐久性 | No wear out | |||
| 切替時間(ミリ秒) | <10 | |||
| 外部制御 | Ethernet, USB | |||
| ディスプレイ | 5インチ タッチスクリーン（オプション） | |||
| 最大チャンネル数 (5インチタッチスクリーン付き） |
1H・・・FC:N/A, SC(duplex):N/A, LC(quad): N/A 2H・・・FC:12, SC(duplex):18, LC(quad): 36 2F・・・FC:36, SC(duplex):36※5, LC(quad): 36※5 |
|||
| 最大チャンネル数 (ディスプレイなし) |
1H・・・FC:16, SC(duplex):16, LC(quad): 36 2H・・・FC:36, SC(duplex):36※5, LC(quad): 36※5 2F・・・FC:36※5, SC(duplex):36※5, LC(quad): 36※5 |
|||
| 本体寸法(cm)※6 | 1H： 22.5 x 4.5 x 32.5 2H： 22.5 x 9 x 32.5 2F： 45 x 9 x 32.5 |
|||
| 本体重量(kg) | 1H：6 2H：8 2F：12 |
|||
| 箱寸法(cm) | 1H： 36.5 x 39 x 53 2H： 36.5 x 39 x 53 2F： 36.5 x 36 x 53 |
|||
| 容積重量(kg)※7 | 1H：15 2H：15 2F：15 |
|||
| 動作温度(℃) | 0～+55 | |||
| 保管温度(℃) | -40～+70 | |||
| 湿度 | 80%以下（RH 0～+40℃、結露なきこと） | |||
| 消費電力(VA) | 60（最大） | |||
| 電源 | AC電源（100～240V、50～60Hz） | |||
| メーカー | Santec Canada Corporation | |||
| 原産国 | カナダ | |||
※2：25℃、1550nmの場合。全波長範囲で0.5dBが追加されます。
※3：一定の温度を保った場合。
※4：20dBmを超える光パワーを切り替える場合、スイッチの過渡現象中にレーザーをオフにすることを推奨します。
※5：他のスイッチ構成ではより多くのポート数を利用可能です。
※6：取り外し可能なゴム製ベゼルを除きます。ゴム製ベゼルを取付けた場合は、幅1.5㎝、高さ3.5㎝が追加されます。
※7：幅*高さ*奥行き / 5000
ラインナップ
| 型番 | スイッチ構成 | 出力 | ファイバ種 | コネクタ種 | コネクタ位置 | シャーシサイズ | オプション |
|---|---|---|---|---|---|---|---|
| OSX-150- | 1A：1×N |
002：2ポート 004：4ポート 008：8ポート 016：16ポート 032：32ポート 036：36ポート |
09： 9/125 μm |
FA：FC/APC FP：FC/UPC SA：SC/APC SP：SC/UPC LA：LC/APC LP：LC/UPC |
00B：フロントパネル XXF：XXｍ front pigtails XXR：XXm rear pigtails |
1H：1Uハーフラック（ディスプレイなし） 2H：2Uハーフラック 2F：2Uフルラック |
D：タッチスクリーンディスプレイ 空欄：ディスプレイなし |
