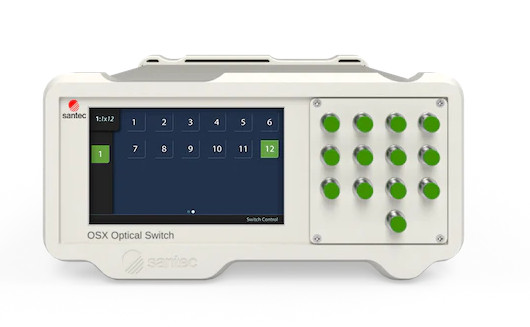

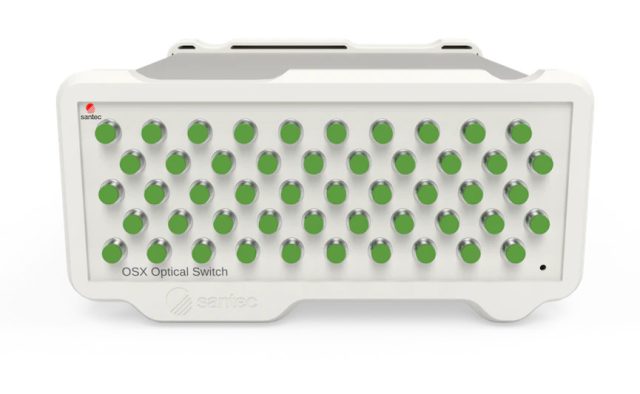

光チャンネルセレクタ OSX-100
OSX-100
スムーズかつ耐久性の高い光スイッチ、光路切り替え器です。
スペースやご用途に合わせてポート数、サイズを調整できます。
スペースやご用途に合わせてポート数、サイズを調整できます。
- 最大400ポートまで（出力）
- 低挿入損失（0.5dB以下）
- 高い再現性（±0.005dB）
- 低クロストーク（-80dB以下）
機能・特長
低挿入損失
IL < 0.5 dB により、厳しい IL 仕様のアプリケーションにも最適です。
RLMリターンロスメータと併用可
RLMリターンロスメータと直接接続して多心光ケーブルのテストができます。
RLM はスイッチを制御し、すべての基準値と測定値を保存しながら測定を自動化します。 必要に応じて2台目の光スイッチ(OSX)を接続することにより、挿入損失に加えて反射減衰量を測定し、マルチファイバ コネクタや複雑なアセンブリのマッピングも検証できます。
ベンチトップまたはラックマウント
6つのフォームファクタで利用できます。
• 1U ハーフ ラック
• 2U ハーフ ラックまたはフルラック
• 3U ラックまたはフルラック
• 6U フルラック
カスタマイズ可能
追加費用なしでお客様のニーズに合わせてカスタマイズできます。
1 つのシャーシ内に異なる構成の複数のスイッチが必要な場合、またはカプラや様々な出力コネクタタイプを含むカスタム スプライス回路図が必要な場合は、ご相談ください。
仕様
| 型番 | OSX-100 | |||
|---|---|---|---|---|
| ファイバ種(μm) | シングルモード (SM) | マルチモード (MM) | ||
| 9/125 | パンダPMF (Panda PMF) | 50/125 | 62.5/125 | |
| 波長範囲(nm） | 1250～1670 | 1250～1670 | 840～1350 | 840～1350 |
| 挿入損失(dB) ※1, 2, 3 | ≦0.5 | ≦1.0 | ≦0.5 | ≦0.5 |
| 後方反射(dB) | ≦-60 | ≦-60 | ≦-40 | ≦-40 |
| 偏波依存性損失(dB) ※2 | ≦0.05 | - | - | - |
| 偏光消光比 ※1, 2 | - | ≧23dB | - | - |
| 再現性(dB) ※2 | ±0.005（連続切替の場合。不連続の場合 +0.02dB） | |||
| クロストーク(dB) | ＜ -80 | |||
| 最大入力光パワー(dBm) | 23 | |||
| 耐久性 | 1億回 | |||
| 切替時間(ミリ秒) | 300 | |||
| 外部制御 | Ethernet, USB | |||
| ディスプレイ | 5インチ タッチスクリーン（オプション） | |||
| 最大チャンネル数※4 (5インチタッチスクリーン付き） |
1H・・・FC:N/A, SC(duplex):N/A, LC(quad): N/A 2H・・・FC:12, SC(duplex):18, LC(quad): 36 2F・・・FC:36, SC(duplex):50※5, LC(quad): 50※5 3H・・・FC:20, SC(duplex):30, LC(quad): 52 3F・・・FC:58, SC(duplex):82, LC(quad): 136 6F・・・FC:360, SC(duplex):360, LC(quad): 360 |
|||
| 最大チャンネル数※4 (ディスプレイなし) |
1H・・・FC:16, SC(duplex):16, LC(quad): 24 2H・・・FC:36, SC(duplex):46, LC(quad): 50※5 2F・・・FC:50※5, SC(duplex):50※5, LC(quad): 50※5 3H・・・FC:66, SC(duplex):80, LC(quad): 80 3F・・・FC:88, SC(duplex):118, LC(quad): 196 6F・・・FC:4000, SC(duplex):400, LC(quad): 400 |
|||
| 本体寸法(cm)※6 | 1H：22.5 x 4.5 x 32.5 2H：22.5 x 9 x 32.5 2F：45 x 9 x 32.5 3H： 22.5 x 13.5 x 32.5 3F：45 x 13.5 x 32.5 6F： 45 x 27 x 50 |
|||
| 本体重量(kg) | 1H：6 2H：8 2F：12 3H： 12 3F：14 6F：16 |
|||
| 箱寸法(cm) | 1H、2H、2F： 36.5 x 39 x 53 3H：36.5 x 39 x 53 3F： 53 x 32 x 57 6F： 55 x 55 x 55 |
|||
| 容積重量(kg)※7 | 1H、2H、2F：15 3H：12 3F：14 6F：16 |
|||
| 動作温度(℃) | 0～+55 | |||
| 保管温度(℃) | -40～+70 | |||
| 湿度 | 95%以下（RH 0～+40℃、結露なきこと） | |||
| 消費電力(VA) | 60（最大） | |||
| 電源 | AC電源（100～240V、50～60Hz） | |||
| メーカー | Santec Canada Corporation | |||
| 原産国 | カナダ | |||
※2：80チャンネル以下の標準的なサイズで、スイッチ構成が1Aおよび2Aの場合。
※3：スイッチ構成 2Cでは +0.2dB、2Aでは +0.7dB。
※4：1A構成、フロントパネルバルクヘッドの場合。
※5：他のスイッチ構成ではより多くのポート数を利用可能です。
※6：取り外し可能なゴム製ベゼルを除きます。ゴム製ベゼルを取付けた場合は、幅1.5㎝、高さ3.5㎝が追加されます。
※7：幅*高さ*奥行き / 5000
ラインナップ
| スイッチ構成 | 出力 | ファイバ種 | コネクタ種 | コネクタ位置 | シャーシサイズ | オプション | |
|---|---|---|---|---|---|---|---|

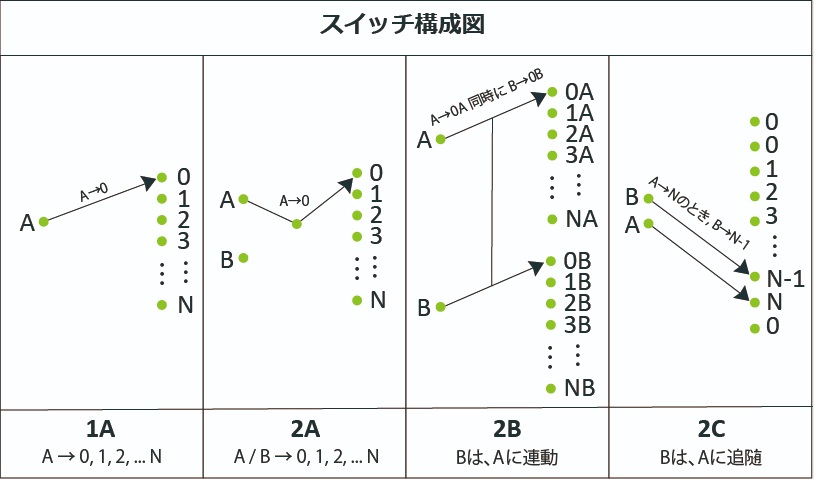

| OSX-100- | 1A：1×N 2A：1×2 in front of 1×N 2B： ganged 2C： trailing |
002：2ポート 004：4ポート 008：8ポート 016：16ポート 032：32ポート 400：400ポート |
05：5/125 μm 09： 9/125 μm 50：50/125 μm 62： 62.5/125 μm 10： 100/140 μm 20： 200/225 μm 30： 300/325 μm PM：Panda PMF |
FA：FC/APC FP：FC/UPC SA：SC/APC SP：SC/UPC LA：LC/APC LP：LC/UPC |
00B：フロントパネル XXF：XXｍ front pigtails XXR：XXm rear pigtails |
1H：1Uハーフラック（ディスプレイなし） 2H：2Uハーフラック 2F：2Uフルラック 3H：3Uハーフラック 3F：3Uフルラック 6F：6Uフルラック |
D：タッチスクリーンディスプレイ 空欄：ディスプレイなし |
