光チャンネルセレクタ OSW
OSW

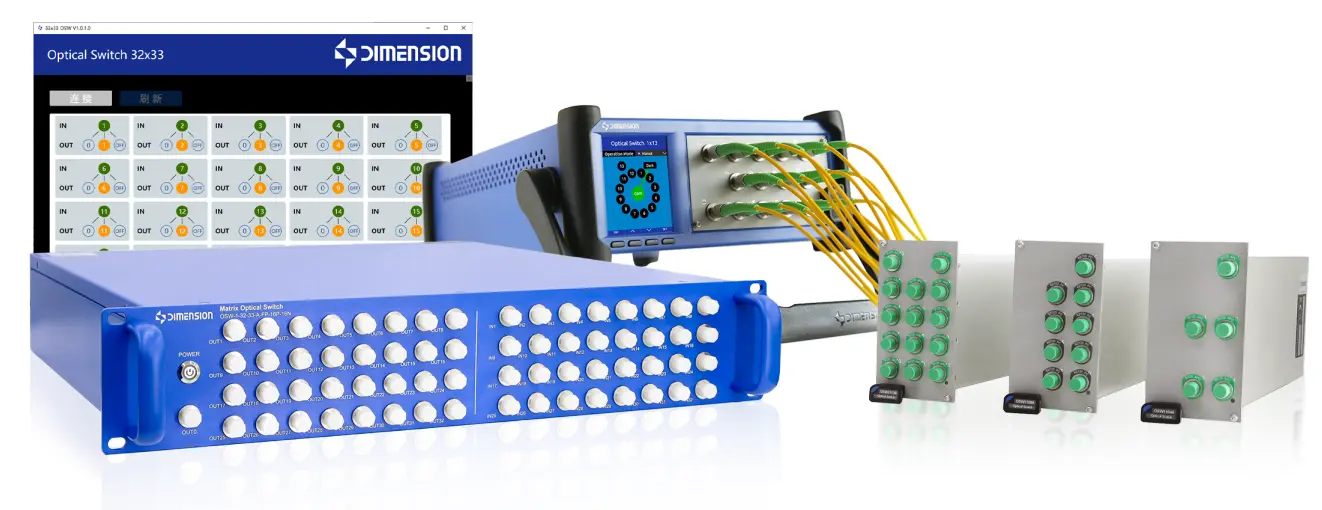

光通信ネットワークにおける多様な要件に対応するため、光スイッチは2つの構成をご用意しております。
OMEGAシリーズ（モジュラー型）とXHASISシリーズ（ラックマウント型）です。
これらのスイッチは、高い再現性、低挿入損失、高密度、コスト効率、容易な導入を特長としています。
さらに、カスタマイズ設計により、光ファイバや光部品の試験システム、大規模な光ネットワークのルーティングや自動運用シーンにも柔軟に対応できます。
- 高い再現性、1,000万回以上の動作寿命
- 低挿入損失・低偏波依存損失・良好なチャンネル間の一貫性
- 30ms以下の短い切替時間
- マトリクス光スイッチ構成により、自由な再構成が可能
- プログラマブル制御対応（時間・ボタン・プログラム制御など複数モードに対応）
-
OMEGAシリーズ（モジュラー型）：複数の機能モジュールを統合し、光デバイスなどのワンストップ試験を迅速に実現
-
XHASISシリーズ（ラックマウント型）：高密度・小型・容易な導入・低コストを実現
機能・特長
高耐久性
OSW光スイッチは最大1,000万回、MEMS光スイッチは最大10億回のスイッチング動作に対応します。
高い再現性
ランダムに100回スイッチングを行った後でも、挿入損失の再現性は0.02dB未満であり、高い信頼性を持つ光パスをユーザーに提供します。

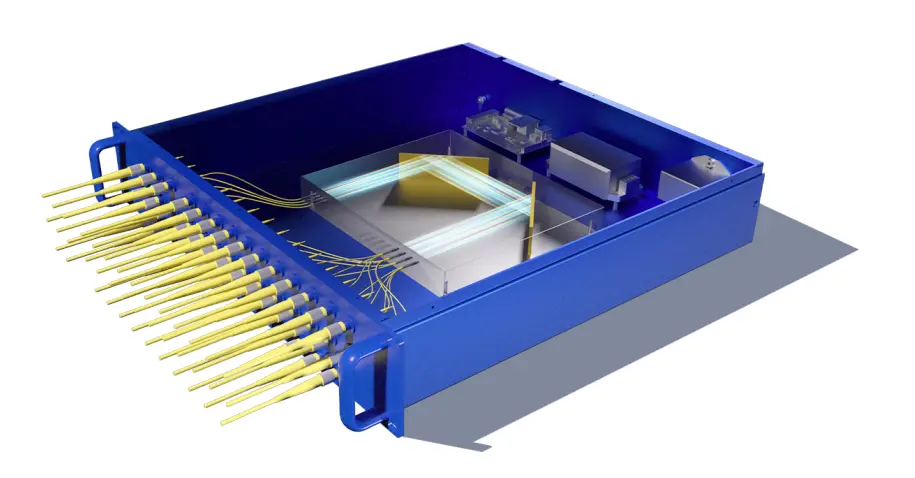

M✖N光パスルーティングの実現
マトリクス光スイッチは高密度設計で、M×Nの光パスルーティングを実現します。
MEMS光スイッチはマイクロ電気機械システム（MEMS）技術に基づいており、ミクロン単位で可動するマイクロミラーアレイを精密に制御することで、光路を動的に切り替えます。これにより、MからNチャンネル間の任意のスイッチングが可能です。

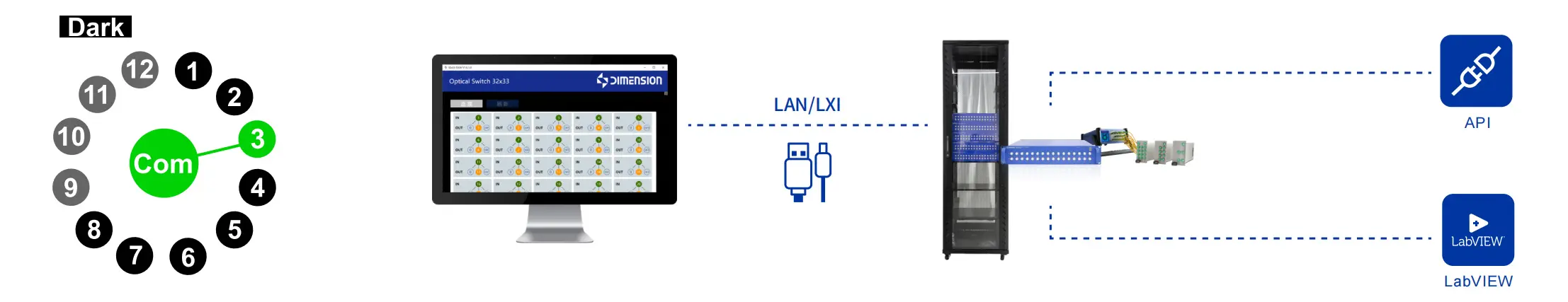

多様な制御方式に対応
OMEGA v1.0およびXHASISラックマウント光スイッチはTCP/IPまたはUSB接続に対応。
OMEGA v2.0ではさらに最適化が進み、LXI通信にも対応しています。
視覚化ソフトウェアを搭載しており、ユーザーが容易に試験プラットフォームを構築・操作できます。
外部TRIG信号によるトリガー、設定時間経過後の動作、タッチスクリーンや物理ボタン操作など、多様な制御方法をサポート。
APIインターフェースを備え、LabVIEWコマンドなどの制御命令をカプセル化することで、試験システムへの迅速な組み込みを可能にします。

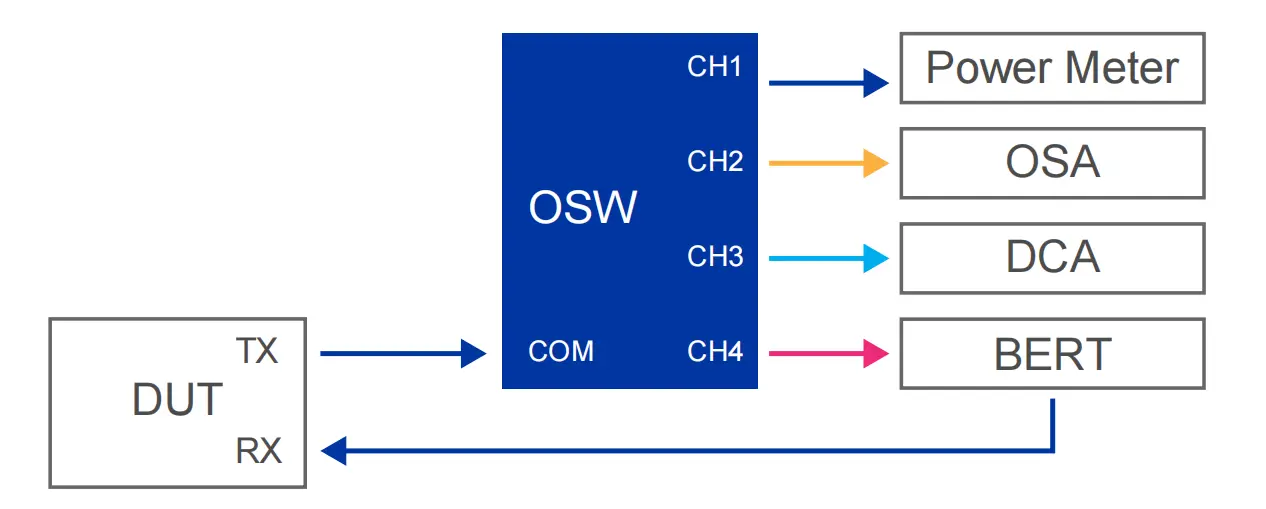

接続再現性の誤差を排除
光スイッチにより、複数の試験機器を選択的に切り替えることが可能で、接続再現性のばらつきによる誤差を排除できます。

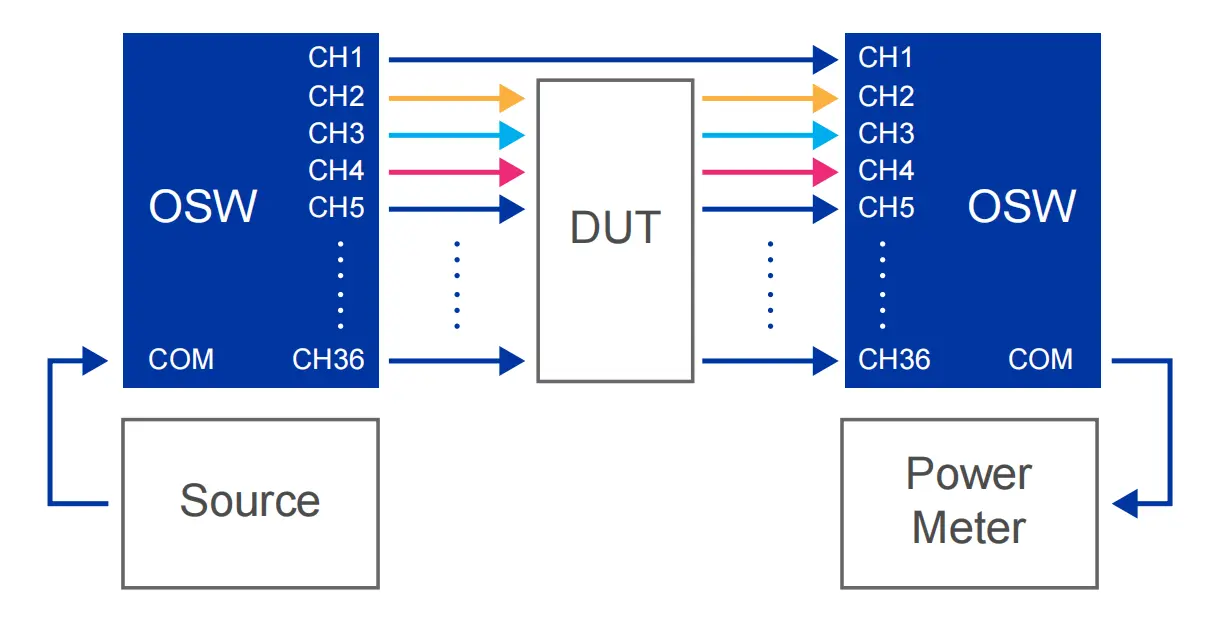

自動試験に役立つ
光スイッチを組み合わせることで、多チャンネル製品の自動試験を実現します。

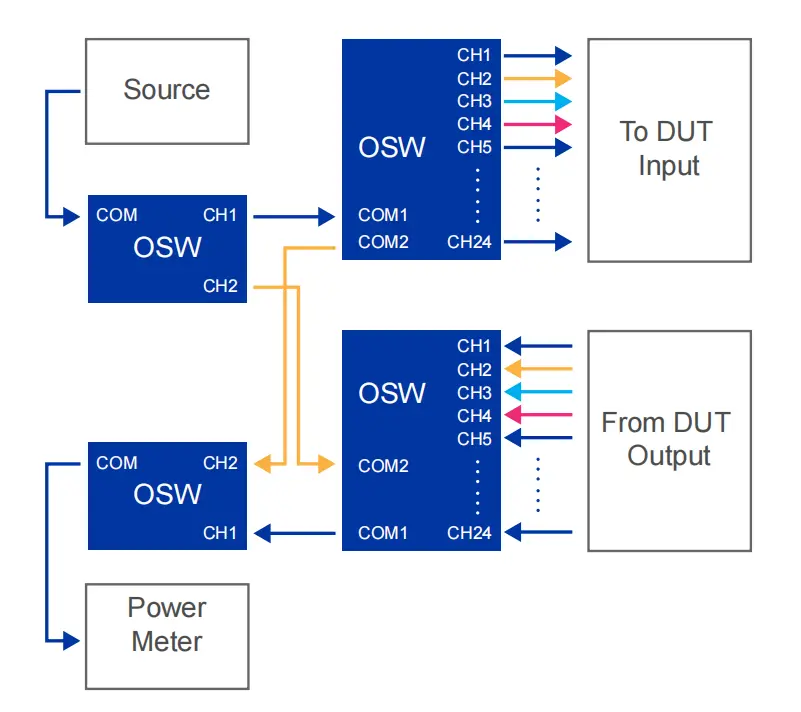

双方向自動試験にも利用可能
多段マトリクス光スイッチを組み合わせることで、多チャンネル製品の双方向自動試験を行うことができます。

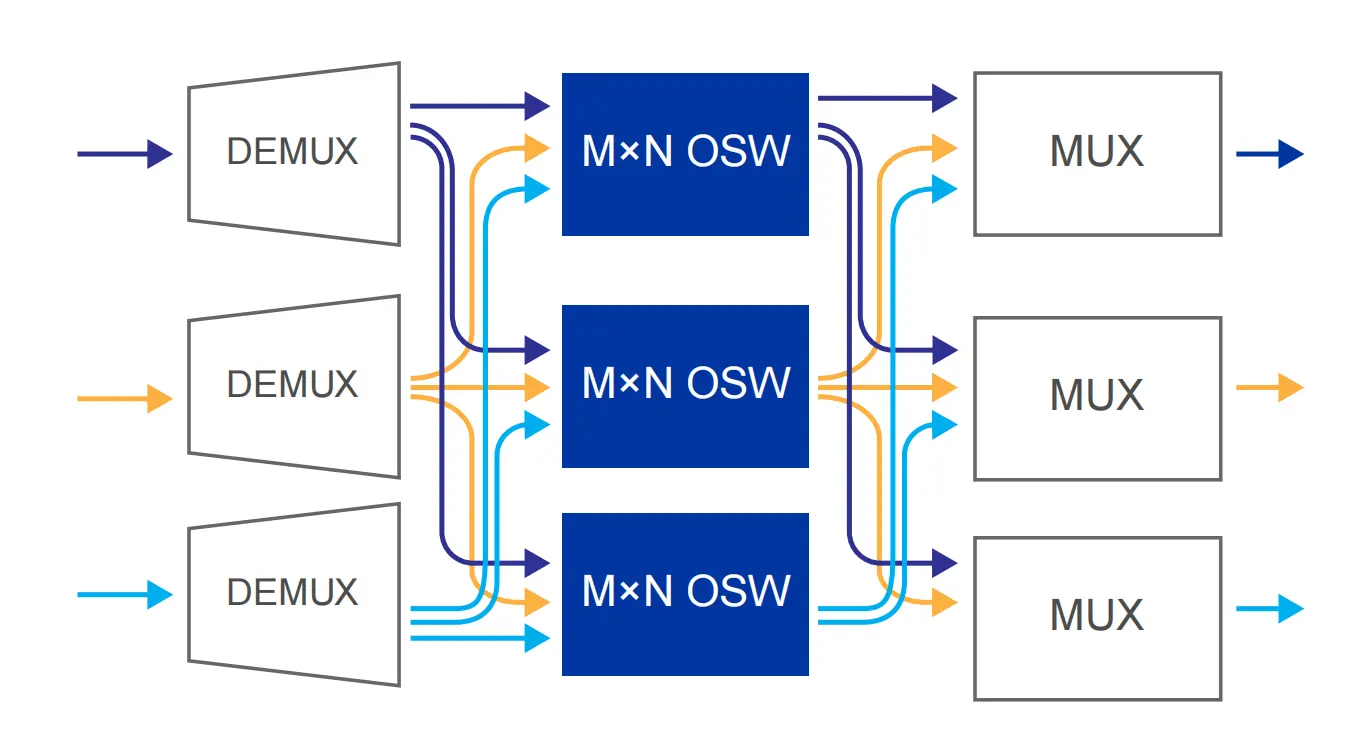

データ伝送の多重化や分離を実現
M×N光スイッチを用いることで、データ伝送のMUX（多重化）およびDEMUX（分離）を実現します。
仕様
| 型番 | OSW | ||
|---|---|---|---|
| 項目 | 機械式光スイッチ | MEMS式光スイッチ | |
| 波長範囲(nm) | 1260～1650 | 1250～1670 | |
| 試験波長(nm) | 1310/1550 | 1310/1550 | |
| 挿入損失(dB) | 最大：1.2 | 最大1.3 | |
| 反射減衰量(dB)[SM/APC] | >50 | >50 | |
| 反射減衰量(dB)[MM/PC] | >30 | >30 | |
| チャンネル間クロストーク(dB)[SM] | >70 | >50 | |
| チャンネル間クロストーク(dB)[MM] | >55 | >30 | |
| 再現性(dB) | <0.02 | <±0.02 | |
| スイッチング回数（寿命） | 1000万回以上 | 10億回以上 | |
| スイッチング時間(ms) | 10*(n-m)+5 Port m → n n>m |
10*(n-m)+30 Port n → m n>m |
最小：5 最大：10 |
| 入力電圧(V) | AC 90～260 /50Hz | ||
| 動作温度(℃) | 10～40 | ||
| 保管温度(℃） | -40 ～ 70 | ||
| 外形寸法(mm) (OMEGAシリーズ（モジュラー型）) |
359 × 274 × 115 |
||
| 外形寸法(mm) （シングルスロットモジュール） |
285 × 133 × 35 |
||
| 外形寸法(mm) (デュアルスロットモジュール) |
285 × 133 × 71 |
||
| 外形寸法 (XHASISシリーズ（ラックマウント型）) |
2U または 3Uサイズ |
||
| メーカー | Dimension Technology | ||
| 原産国 | 中国 | ||
ラインナップ
| ファイバ種 | 入力数 | 出力数 | 機構 | コネクタ種 | |
|---|---|---|---|---|---|
| OSW- | 1：SM9/125 5：MM50/125 |
01：1CH 02：2CH 04：4CH ・ ・ ・ 32：32CH |
01：1CH 02：2CH 04：4CH ・ ・ ・ 99：カスタマイズ |
A：Mechanical B：MEMS |
FA：FC/APC FP：FC/PC SA：SC/APC SP：SC/PC LA：LC/APC LP：LC/PC X：カスタマイズ |
| ファイバ種 | 入力数 | 出力数 | 機構 | コネクタ種 | |
|---|---|---|---|---|---|
| OSW-X- | 1：SM9/125 5：MM50/125 |
01：1CH 02：2CH 04：4CH ・ ・ ・ 32：32CH |
01：1CH 02：2CH 04：4CH ・ ・ ・ 99：カスタマイズ |
A：Mechanical B：MEMS |
FA：FC/APC FP：FC/PC SA：SC/APC SP：SC/PC LA：LC/APC LP：LC/PC X：カスタマイズ |
