OTDR測定器OT-300
OT-300

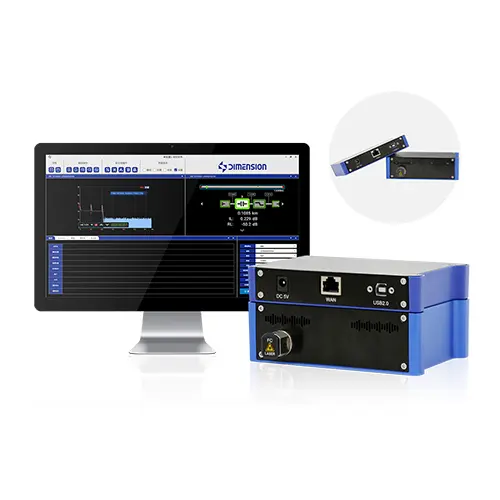

シングルコア光ファイバのテストに対応したモジュール構成型OTDR（光パルス反射測定器）です。ネットワークの構築・保守・トラブルシューティングを効率化し、特にFTTxや大規模ファイバ敷設環境に最適です。柔軟なモジュール構造と複数の通信インターフェースにより、導入から将来的な拡張まで幅広く対応。エンジニアとネットワーク運用者にとって信頼性と安定性を提供する強力なツールです。
- プラットフォーム設計×モジュール構成
- 多彩な接続インターフェース（USB/RJ45など）
- 高速解析・処理ソフトウェア
- オープンインターフェース仕様公開
- 高速測定・高再現性・高精度
- 自動/手動OTDRモード対応
機能・特長
多波長対応モデル
SMファイバ用（1310/1550/1625nm）とMMファイバ用（850/1300nm）をラインアップ
高ダイナミックレンジ
最大36dBで、長距離測定(最大240km)にも対応
小デッドゾーン設計
最小0.75mのイベントデッドゾーンで、近接イベントも明確に識別可能
高分解能・高精度
距離分解能：0.001m、ロス分解能：0.001dB、測定精度：±0.75+0.005%+サンプリング分解能
拡張オプション搭載可能
光源、VFL、OPM、外部I/O機能など、1台に多機能を集約可能
仕様
| 型番 | OT-300-2132-PV#1310/1550 | OT-300-2136-PV#1310/1550 | OT-300-2136-PV#1310/1625 | OT-300-2224-PV#850/1300 | |
|---|---|---|---|---|---|
| 波長(nm) | 1310/1550 | 1310/1550 | 1310/1625 | 850/1300 | |
| ダイナミックレンジ(dB) | 32/30 | 36/34 | 36/34 | 24/24 | |
| 測定距離範囲(km) | 0.1~180 | 0.1~240 | 0.1~240 | 0.1~5 | |
| パルス幅(ns) | 3/5/10/30/50/100/275/500/1000/2500/10000/20000 | 3/5/10/30/50/100/275/500/1000/2500/10000/20000 | 3/5/10/30/50/100/275/500/1000/2500 | 3/5/10/30/50/100/275/500/1000/2500 | |
| イベント・デッドゾーン[EDZ](m)※2 | 0.75 | 0.75 | 2 | 2 | |
| 減衰デッドゾーン(m)※2 | 3.5 | 3.5 | 10 | 10 | |
| 損失分解能(dB) | 0.001 | ||||
| 距離分解能(m) | 0.001 | ||||
| 距離測定精度(m) | ±(0.75 +測定距離の0.005% +サンプリング分解能) | ||||
| データ形式 | SOR/PDF/HTML | ||||
| 光パワーメータ（オプション） | 波長範囲(nm) | 800~1700 | |||
| 測定範囲 (dBm) | -50 ~ +10 | ||||
| 測定不確かさ | ±5% | ||||
| 校正波長(nm) | 850/1300/1310/1550/1625 | ||||
| コネクタタイプ | FC | ||||
| 可視光源（オプション） | 波長(nm) | 630~670 | |||
| 動作モード | CW/1Hz | ||||
| 出力パワー(mW) | >1 | ||||
| コネクタタイプ | FC | ||||
| 機器本体 | 動作温度(℃) | 10~40 | |||
| 保守温度(℃) | -40~70 | ||||
| 湿度 | 0 ~95%(結露なきこと) | ||||
| 外形寸法(mm) | 140.5×100×69 | ||||
| メーカー | Dimension Technology | ||||
| 原産国 | 中国 | ||||
※2：デッドゾーン測定条件：SM1550nm/パルス幅3ns/距離0.65km/測定時間60秒、イベント反射率-45±2dB
ラインナップ
| 型番 | 波長の数 | ファイバ種 | ダイナミックレンジ | パワーメータ機能 | 可視光源機能 | コネクタ種 | 任意の波長(nm)※ |
|---|---|---|---|---|---|---|---|
| OT-300- | 1：1波長 2：2波長 3：3波長 |
1：SMF（シングルモードファイバ） 2：MMF（マルチモードファイバ） |
24-：24dB(MM 850) 32-：32dB(SM 1310) 36-：36dB(SM 1310) 40-：40dB(SM 1310) |
X：なし P：あり |
X-：なし V-：あり |
FP#：FC/PC(MM) FA#：FC/APC(SM) SP#：SC/PC(MM) SA#：SC/APC(SM) XX#：その他 |
(SM) 1310 1550 1625 1650 (MM) 850 1300 |
