OTDR測定器 OT-200
OT-200
データセンター、FTTx、エンタープライズネットワークなど高密度配線が求められる現場で、MPO/MTP光ファイバの効率的な配線・診断は業界共通の課題です。Dimension TechnologyのOT-200シリーズは、最大24芯までの自動光路切替が可能なOTDR機能を搭載し、手動切替不要のワンクリック測定を実現。高密度配線の検査・故障診断の効率と正確性を大幅に向上させます。
- ワンクリック測定で最大24芯に対応
- ユーザによる測定チャネルカスタマイズ
- 多機能統合型設計
- 防塵構造のMPOアダプタ
- 自動/手動切替式OTDR測定モード(多パルス＋自動解析)
- 高速測定・高再現性・高精度
- 長時間稼働＋交換式バッテリー
機能・特長

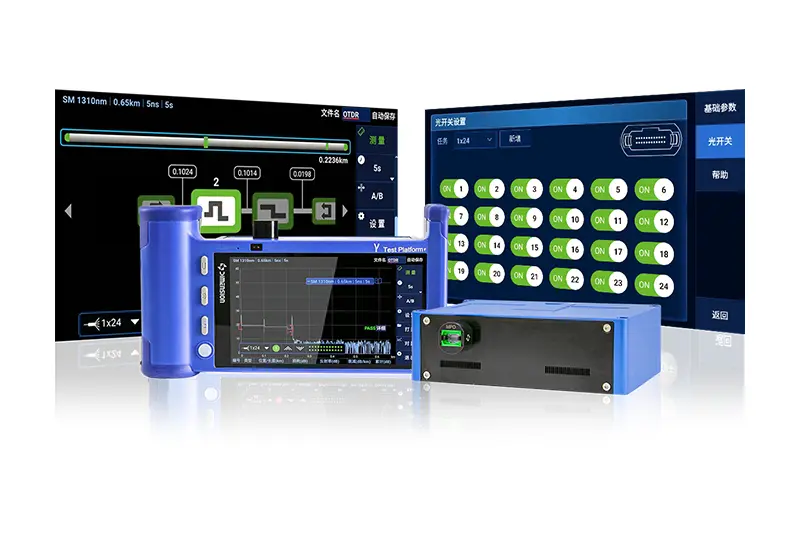

最大24芯の自動測定に対応
複数の光ファイバを個別に測定する従来方式とは異なり、自動で光路を切り替えて連続測定が可能です。これにより、作業時間をおおはばに短縮できます。
ユーザ指定によるチャネル選択

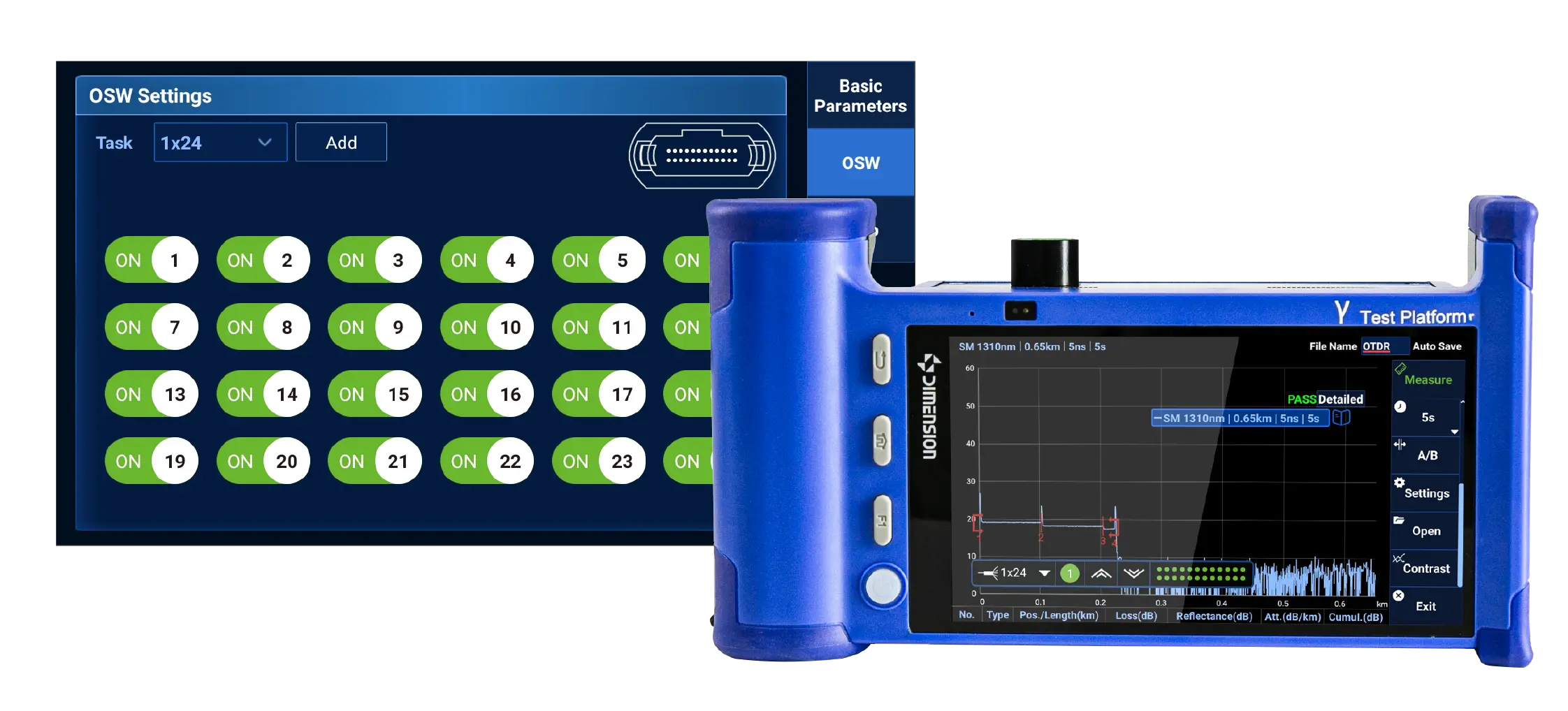

任意のファイバを選んでテスト可能です。MPO端面を模したグラフィカルUIにより、視覚的に現在の測定対象を把握できます。
自動/手動モードの切替対応
自動モード：パルス幅・測定条件を自動で最適化し、初心者でも操作が可能です。
手動モード：詳細条件を設定し、専門的な分析にも対応可能です。

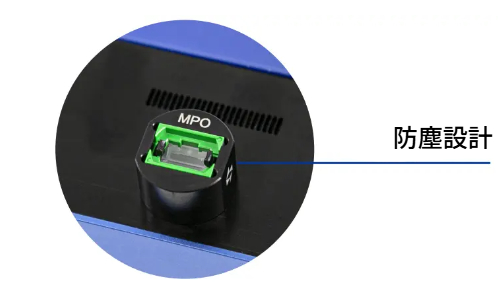

防塵設計を内蔵
機器に搭載されたアダプターには防塵設計が施されており、未使用時にポートが汚染されたり損傷したりするのを効果的に防ぎます。
小型・軽量で片手操作が可能
直観的なタッチUIと物理キーを備え、携帯性と操作性を両立している。
高性能交換可能なバッテリー
大容量バッテリーにより、最大8時間の連続使用が可能です。交換式設計により、長時間の現場作業でも安心して使用できます。
仕様
| 型番 | OT-200-2134-XX-MAF#1310/1550-12 | OT-200-2222-XX-MAF#850/1300-12 | |
|---|---|---|---|
| 波長(nm) | 1310/1550 | 850/1300 | |
| ダイナミックレンジ(dB) | 34/32 | 22/22 | |
| パルス幅(ns) | 3/5/10/30/50/100/275/500/1000/2500/10000/20000 | 3/5/10/30/50/100/275/500/1000/2500 | |
| イベント・デッドゾーン[EDZ](m) | 0.75※2 | 2※3 | |
| 減衰デッドゾーン(m) | 3.5※2 | 10※3 | |
| 直線性(dB) | ±0.03 | ||
| 損失分解能(dB) | 0.001 | ||
| 距離分解能(km) | 0.0001 | ||
| 距離測定精度(m) | 0.1~120※4 | ||
| 測定距離範囲(km) | 0.1~120※4 | 0.1~8※5 | |
| データ形式 | SOR/PDF/HTML | ||
| 光スイッチ | スイッチ方式 | MEMS | |
| 波長(nm) | 1310/1550(SM) | 850/1300(MM) | |
| チャンネル間クロストーク(dB) | >50(SM) | >30(MM) | |
| 出力パワー(dBm) | -20 | -40 | |
| 本体仕様 | メモリ容量(GB) | 16(拡張可能) | |
| ディスプレイ | 5.5インチ IPS HD | ||
| 電源 | リチウムイオン電池 ５V,6400ｍAh | ||
| 動作温度(℃) | 10~40 | ||
| 保管温度(℃) | -40~70 | ||
| 湿度 | 0 ~95%(結露なきこと) | ||
| 重量(kg) | 1.3未満 | ||
| 外形寸法(mm) | 200×110×65 | ||
| メーカー | Dimension Technology | ||
| 原産国 | 中国 | ||
※2：SMファイバのデッドゾーン測定条件：SM 1550nm / パルス幅3ns / 距離0.65km / 測定時間180秒、イベント反射率 -45 ±2dB
※3：MMファイバのデッドゾーン測定条件：MM 1300nm / パルス幅3ns / 距離0.65km / 測定時間180秒、イベント反射率 -45 +2dB
※4：SM距離測定条件：SM 1550nm / パルス幅20μs / 光ファイバ長260km / 測定時間180秒、イベントは光ファイバロールのみ
※5：MM距離測定条件：MM 1300nm / パルス幅2.5μs / 光ファイバ長20km / 測定時間180秒、イベントは光ファイバロールのみ
ラインナップ
| 型番 | 波長の数 | ファイバ種 | ダイナミックレンジ | コネクタ種 | 任意の波長(nm)※ | チャンネル数(芯数) | |
|---|---|---|---|---|---|---|---|
| OT-200- | 1：1波長 2：2波長 |
1：SMF（シングルモードファイバ） 2：MMF（マルチモードファイバ） |
24-：24dB(MM 850) 34-：34dB(SM 1310) |
XX- | MAF#：MPO/APC/Female | (SM) 1310 1550 1625 1650 (MM) 850 1300 |
12：12CH 16：16CH 24：24CH |
