OTDR測定器 OT-100
OT-100
光ファイバネットワークの導入・開通・故障診断・監視を迅速かつ正確に行える多機能型テストプラットフォームです。OTDRモジュールを中心に、可視光ファイバ故障検出（VFL）、光源、パワーメーターなどを統合。さらにAndroidシステムを採用し、直感的な操作性と拡張性も両立しました。Wi-FiやUSB接続に対応し、他のモジュールとの連携も可能です。高い信頼性と堅牢性を誇る本シリーズは、現場での光ファイバ管理の強力なツールです。

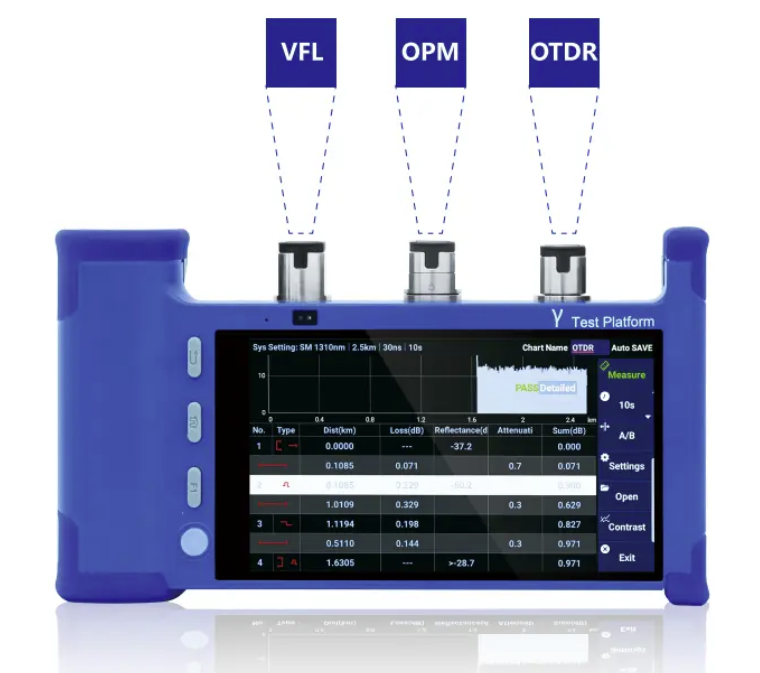

- 多機能統合型（OTDR+VFL+OPM+光源）
- プラットフォーム設計×モジュール拡張
- スマートUI×Android OS対応
- 拡張性：他機器やPC連携可能（Wi-Fi/USB）
- 自動/手動切替式OTDR測定モード(多パルス＋自動解析)
- 高速測定・高再現性・高精度
- 長時間稼働＋交換式バッテリー
機能・特長

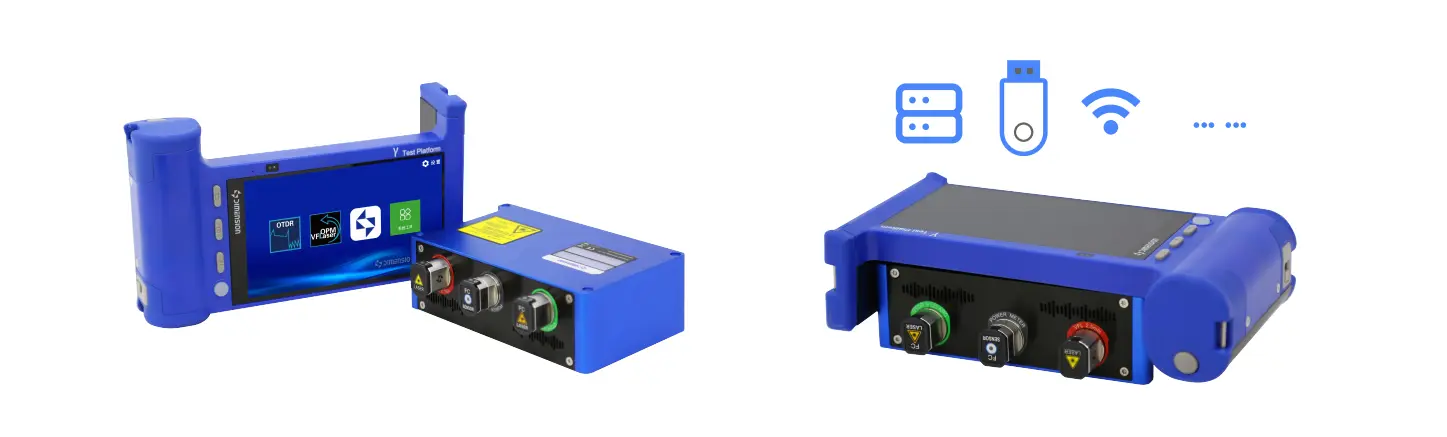

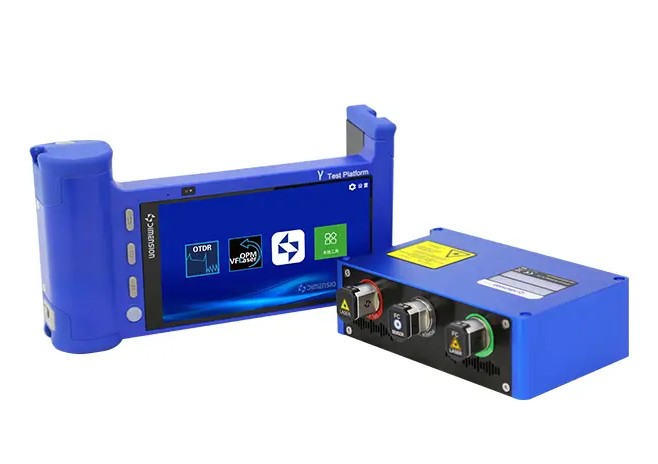

モジュール設計と拡張性
独自のプラットフォーム設計により、OTDRを中心にさまざまなテストモジュールとの連携が可能です。将来的な機能拡張や保守性にも優れ柔軟なシステム構築を実現します。
自動/手動モードの切替対応
自動モードではパルス幅調整・測定・解析までワンクリックで完結します。手動モードでは詳細なパラメータを設定することで、より高度で正確な測定が可能です。

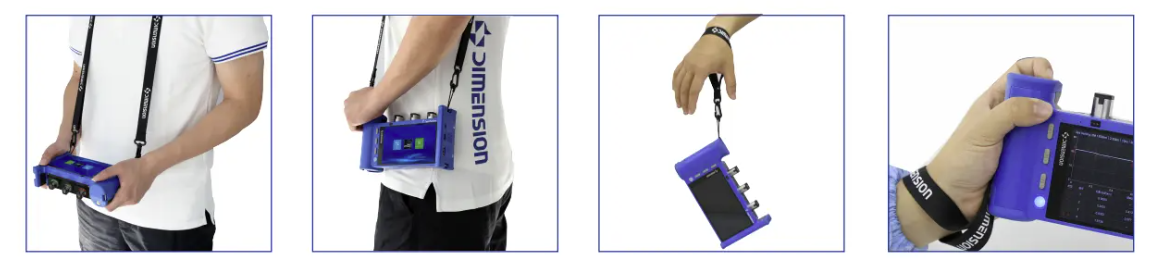

優れた携帯性と堅牢性
軽量・コンパクトな躯体に筐体に、防塵・耐衝撃設計を採用しています。片手でも操作可能なため、高所や狭い場所での作業にも最適です。

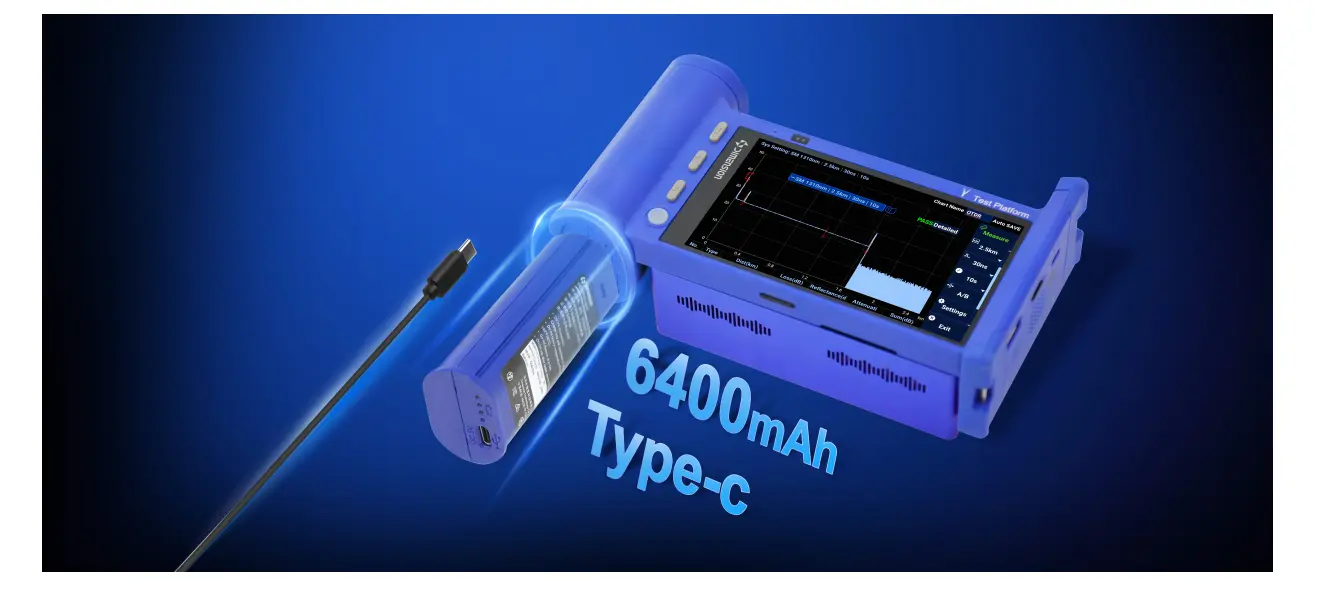

高性能交換可能なバッテリー
大容量バッテリーにより、最大8時間の連続使用が可能です。交換式設計により、長時間の現場作業でも安心して使用できます。
仕様
| 型番 | OT-100-2132-PV#1310/1550 | OT-100-2136-PV#1310/1550 | OT-100-2136-PV#1310/1625 | OT-100-2224-PV#850/1300 | |
|---|---|---|---|---|---|
| 波長(nm) | 1310/1550 | 1310/1550 | 1310/1625 | 850/1300 | |
| ダイナミックレンジ(dB) | 32/30 | 36/34 | 36/34 | 24/24 | |
| 測定距離範囲(km) | 0.1~180 | 0.1~240 | 0.1~240 | 0.1~5 | |
| パルス幅(ns) | 3/5/10/30/50/100/275/500/1000/2500/10000/20000 | 3/5/10/30/50/100/275/500/1000/2500/10000/20000 | 3/5/10/30/50/100/275/500/1000/2500 | 3/5/10/30/50/100/275/500/1000/2500 | |
| イベント・デッドゾーン[EDZ](m)※2 | 0.75 | 0.75 | 2 | 2 | |
| 減衰デッドゾーン(m)※2 | 3.5 | 3.5 | 10 | 10 | |
| 直線性(dB) | ±0.03 | ||||
| 損失分解能(dB) | 0.001 | ||||
| 距離分解能(m) | 0.001 | ||||
| 距離測定精度(m) | ±(0.75 +測定距離の0.005% +サンプリング分解能) | ||||
| データ形式 | SOR/PDF/HTML | ||||
| 内蔵レーザー光源 | 波長(nm) | 1310/1550 | 1310/1550 | 1310/1625 | 850/1300 |
| レーザータイプ | FP-LD | ||||
| 出力パワー(dBm) | -20 | -20 | -40 | -40 | |
| 光パワーメータ | 波長範囲(nm) | 800~1700 | |||
| 測定範囲 (dBm) | -50 ~ +10 | ||||
| 測定不確かさ | +-5% | ||||
| 校正波長(nm) | 850/1300/1310/1550/1625 | ||||
| コネクタタイプ | FC | ||||
| 可視光源 | 波長(nm) | 630~670 | |||
| 動作モード | CW/1Hz | ||||
| 出力パワー(mW) | >1 | ||||
| コネクタタイプ | FC | ||||
| 機器仕様 | メモリ容量(GB) | 16(拡張可能) | |||
| ディスプレイ | 5.5インチ IPS HD | ||||
| 電源 | リチウムイオン電池 ５V,6400ｍAh | ||||
| 動作温度(℃) | 10~40 | ||||
| 保守温度(℃) | -40~70 | ||||
| 湿度 | 0 ~95%(結露なきこと) | ||||
| 重量(kg) | 1.150未満 | ||||
| 外形寸法(mm) | 200×110×65 | ||||
| メーカー | Dimension Technology | ||||
| 原産国 | 中国 | ||||
※2：デッドゾーン測定条件：SM1550nm/パルス幅3ns/距離0.65km/測定時間60秒、イベント反射率-45±2dB
ラインナップ
| 型番 | 波長の数 | ファイバ種 | ダイナミックレンジ | パワーメータ機能 | 可視光源機能 | コネクタ種 | 任意の波長(nm)※ |
|---|---|---|---|---|---|---|---|
| OT-100- | 1：1波長 2：2波長 3：3波長 |
1：SMF（シングルモードファイバ） 2：MMF（マルチモードファイバ） |
24-：24dB(MM 850) 32-：32dB(SM 1310) 36-：36dB(SM 1310) 40-：40dB(SM 1310) 45-：45dB(SM 1310) |
X：なし P：あり |
X-：なし V-：あり |
FP#：FC/PC(MM) FA#：FC/APC(SM) SP#：SC/PC(MM) SA#：SC/APC(SM) XX#：その他 |
(SM) 1310 1550 1625 1650 (MM) 850 1300 |
