測定キット TK076
TK076
シングルモード／マルチモードシステムの小中規模測定に最適な光パワーメータと光源を備えたファイバ試験キットです。
- 25種類の校正済み波長における光パワー測定
- AutoTestおよびソフトウェアによる損失測定の自動化およびレポート作成
- 光導通確認／トーンチェック、12心対応マルチファイバ識別
機能・特長
LED／レーザ 4波長光源
850／1300 nmおよび1310／1550 nm対応のLED／レーザ4波長光源で、マルチモードとシングルモードシステムの汎用試験に最適です。主な用途は、光ファイバ減衰測定、極性確認、ファイバ識別などです。
25波長対応・高精度パワーメータ
プロ施工業者向けハンディ型光パワーメータで、シングルモード／マルチモード光ファイバのパワー測定、損失測定、導通確認が可能です。
データセキュリティ対応のKITS™レポート作成ソフトウェアにより、高効率で柔軟な作業が実現します。
データセキュリティ対応のKITS™レポート作成ソフトウェアにより、高効率で柔軟な作業が実現します。
仕様
ハンディ型光パワーメータ T2600
※1：標準値
※2：ISO/IEC 17025
| 型番 | T2600 |
|---|---|
| 受光センサ | InGaAs |
| 応答波長範囲 | 600 ~ 1700 |
| 校正波長(nm) | 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 |
| パワーレンジ(dBm) | +10 ~ -60 (for 780 ~ 980 nm) +10 ~ -70 (for 1270 ~ 1650 nm) |
| IDトーン検出感度(dBm) | 最大-50 |
| AutoTest感度(dBm) | 最大-50 |
| 中間レンジ直線性(dB)※1 | 0.04 |
| 総合不確かさ(dB) | 最大0.3 |
| 校正確度 | 1％（0.06 dB） |
| 波長依存性(dB)※1 | 0.03（±30 nm） |
| 校正有効期間※2 | 3年 |
| 偏波依存性(dB)※1 | < 0.05 |
| 分解能(dB) | 0.01 |
| トーン検出範囲(Hz) | 150 ~ 9999 ± 1 % |
| オートパワーオフ | 選択可能 |
| バッテリー寿命 | 1000時間以上 |
| 電源 | 単3形アルカリ電池（LR6）×2本／USB給電対応 |
| USBインターフェース | USBマイクロ：給電およびソフトウェア用／USB-A：メモリキー用 |
| メモリ | 本体1000件（4波長測定時）／USBメモリキー使用時は無制限 |
| 動作温度(℃) | -15～+55 |
| 保管温度(℃) | -25～+70 |
| 湿度 | 0 ～95%、結露なきこと |
| サイズ(mm) | 124 × 81 × 25 |
| 重量(kg) | 0.15 |
| 保証期間 | 3年 |
| メーカー | Tempo communications（旧Kingfisher） |
| 原産国 | オーストラリア |
※2：ISO/IEC 17025
LED／レーザ 4波長光源 T2824
※1：15分、典型 ±2 °C、ウォームアップ後、ORL < −25 dB
※2：25 °C
※3：標準値
※4： 50/125 µmマルチモードファイバ準拠（IEC 61280-4-1〔Ed.1.0〕、TIA 526-14A、TIA TSB-178）
※5： 95％信頼区間
※6：ISO/IEC 17025
| 型番 | T2824 |
|---|---|
| 出力波長 | ポート1：1310／1550 nm レーザ ポート2：850／1300 nm LED |
| 出力パワー | 1310／1550 nm：0 dBm ±1 dB（9/125 µm） 850／1300 nm：−20 dBm ±1 dB（62.5/125 µm） |
| 出力パワー調整 | 1310／1550 nm：0.01 dBステップで7 dB調整可能 850／1300 nm：固定 |
| 安定性(dB)※1 | 1310／1550 nm：0.04 850／1300 nm：0.01 |
| 温度依存安定性(dB) | 1310／1550 nm：0.6 850／1300 nm：0.35 |
| 波長初期許容差(nm)※2 | 1310／1550 nm：20 |
| スペクトル幅(nm)※3 | 1310／1550 nm：3 |
| 波長ドリフト(nm/°C)※3 | 1310／1550 nm：0.4 850／1300 nm：0.4 |
| モード制御光源※4 | 850／1300 nm |
| 再接続再現性(dB)※5 | 1310／1550 nm レーザ：0.1 850／1300 nm LED：0.05 |
| 校正有効期間※6 | 3年 |
| 変調出力 | 270 Hz、1 kHz、2 kHz ±2％、12心マルチファイバIDトーン |
| オートパワーオフ | 選択可能 |
| バッテリー寿命 | レーザ光源：Autotest使用時90時間 LED光源：Autotest使用時80時間 |
| 電源 | 単3形アルカリ電池（LR6）×2本 / 単3形ニッケル水素充電池×2本（USB充電対応） |
| 動作温度(℃) | -15～+55 |
| 保管温度(℃) | -25～+70 |
| 湿度 | 0 ～95%、結露なきこと |
| サイズ(mm) | 190 × 105 × 35 |
| 重量(kg) | 0.42 |
| 保証期間 | 3年 |
| メーカー | Tempo communications（旧Kingfisher） |
| 原産国 | オーストラリア |
※2：25 °C
※3：標準値
※4： 50/125 µmマルチモードファイバ準拠（IEC 61280-4-1〔Ed.1.0〕、TIA 526-14A、TIA TSB-178）
※5： 95％信頼区間
※6：ISO/IEC 17025
ラインナップ
| 製品画像 | 型番 | セット内容 | ||
|---|---|---|---|---|
|

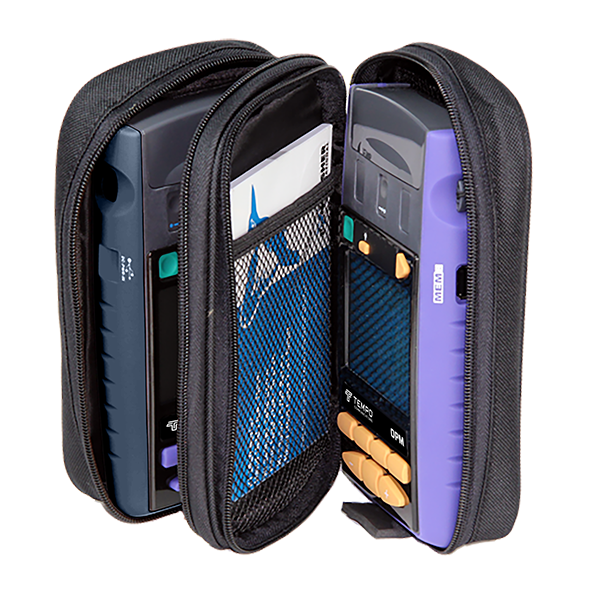

TK076 | LED／レーザ 4波長光源 T2824 | ハンディ型光パワーメータ T2600 | クッション付きキャンバス製キャリーポーチ OPT149 |
