高機能損失測定器 T27424LV-APC
T27424LV-APC

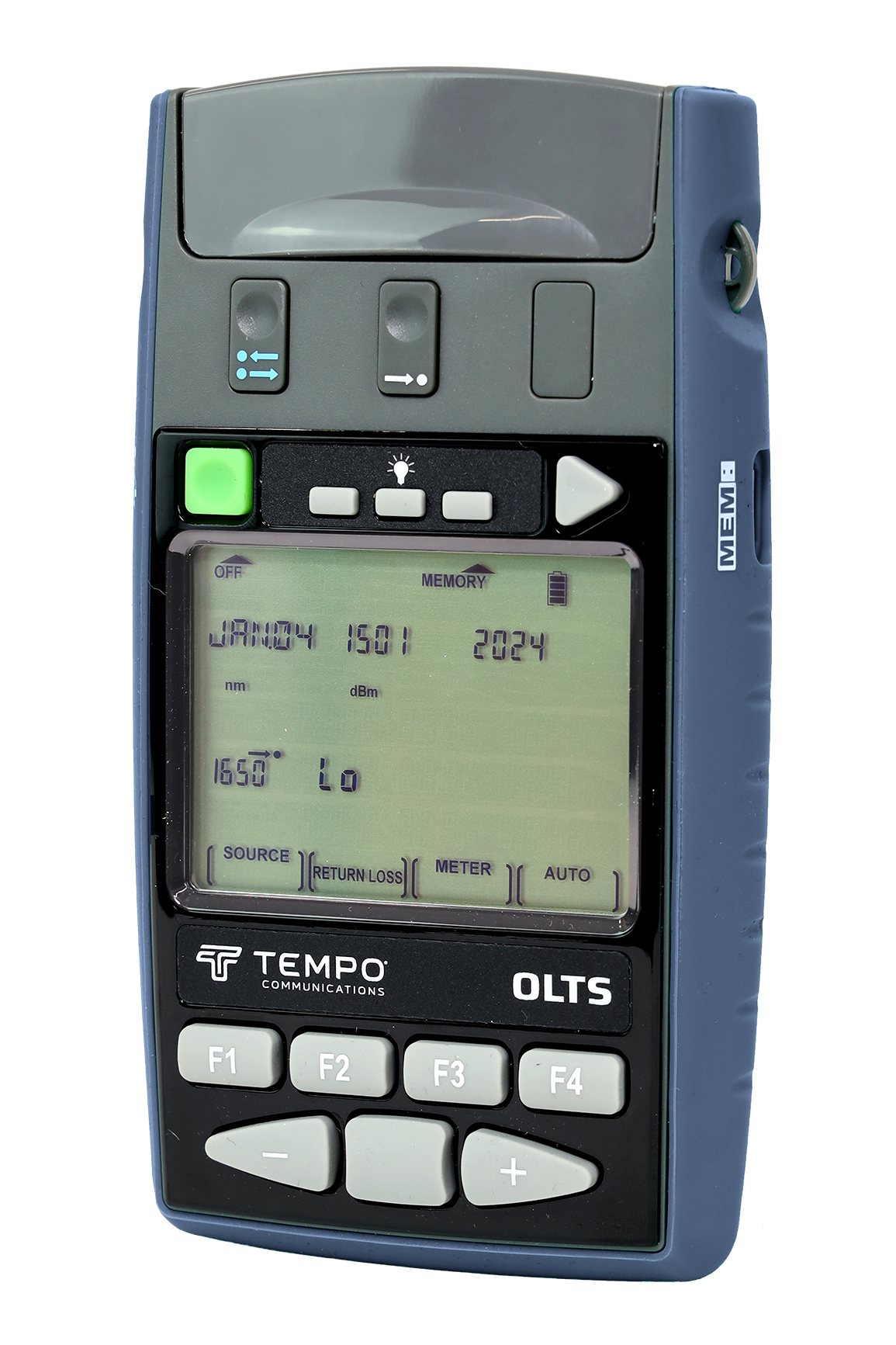

T27424LV-APCは4波長対応の双方向光損失測定器であり、850／1300 nmおよび1310／1550 nmにおいて、PCコネクタのマルチモードファイバおよびAPCコネクタのシングルモードファイバの中～超高心数環境における損失および長さ測定に最適です。
- 単一ファイバでの双方向AutoTestによる損失・長さ測定
- リアルタイムでの合否判定表示（Pass／Fail）
- 最大8,000心のメモリおよびUSBフラッシュドライブへのデータ出力対応
- EF準拠マルチモード光源
- ソフトウェアによる損失測定の自動化およびレポート作成
- トレーサブルな校正レポート
機能・特長
1回接続でリアルタイム双方向測定を実現
コンパクトなSM／MM対応機器を2台1組で使用することにより、単一ファイバ上でリアルタイムの双方向測定を1回の接続で実現します。従来の2ステップ・2本ファイバ方式と比較して、測定速度、精度、および操作性を大幅に向上させます。
これにより、教育・熟練度・作業時間・清掃作業・消耗品の削減が可能となり、測定の信頼性も向上します。
これにより、教育・熟練度・作業時間・清掃作業・消耗品の削減が可能となり、測定の信頼性も向上します。
損失、長さ、およびORL（反射減衰量）の3項目は、リアルタイム表示上でシームレスに統合されています。損失リファレンスはローカルまたはリモートのいずれでも設定可能です。
VisiTesterは試験対象ファイバを発光させることで、ケーブルやファイバのラベルが不一致または未表示の場合でも、対向端の識別を容易にします。
さらに、双方向AutoTest通信機能により、複数のファイバを対象とした測定作業を効率的に進めることができます。
シンプル操作かつ高精度測定、レポートを即時生成
2台の測定器を使用することで、各ファイバは1回の接続とワンボタン操作のみで、双方向挿入損失および長さ測定を完了できます。従来の2段階・2ファイバー方式の測定器と比較して、速度、精度、使いやすさの面で格段に優れているため、運用管理、教育コスト、および試験ミスを低減します。
測定は高精度で、最短約5秒で完了し、各種規格に準拠した柔軟なTier 1認証レポートへ直接出力可能です。
測定は高精度で、最短約5秒で完了し、各種規格に準拠した柔軟なTier 1認証レポートへ直接出力可能です。
1台で多機能を実現
双方向の損失および長さをリアルタイムで表示し、マスター／スレーブの設定は不要です。また、単体でも光源および光パワーメータ、VFL、トーンジェネレータ／検出器として使用可能です。
仕様
| 型番 | T27424LV-APC | ||
|---|---|---|---|
| 光源 | 変調出力 | 270 Hz、1 kHz、2 kHz ±2％、12種類のマルチファイバIDトーン | |
| 出力波長(nm) | ポート1：1310／1550（レーザ、APC） ポート3：850／1300（LED） |
||
| 出力パワー | -7 dBm ±1 dB（1310／1550 nm、9/125 µm） -27 dBm ±1 dB（850／1300 nm、62.5/125 µm） |
||
| 出力調整範囲 | 1310／1550 nm：7 dB範囲、0.01 dBステップで可変 850／1300 nm：固定 |
||
| 波長初期許容差(nm)※1 | 1310／1550 nm：20 | ||
| 安定性(dB)※2 | 1310／1550 nm：0.04 850／1300 nm：0.01 |
||
| 温度依存安定性(dB) | 1310／1550 nm：0.6 850／1300 nm：0.35 |
||
| スペクトル幅(nm)※3 | 1310／1550 nm：3 | ||
| 波長ドリフト(nm/℃)※3 | 0.4 | ||
| モード制御※4 | 850／1300 nm | ||
| 再接続再現性(dB)※5 | 1310／1550 nm レーザ：27 850／1300 nm LED：4.5 |
||
| 測定 | 長さ分解能(m) | 1（0.000～9.999 km）、10（10.00～99.99 km）、100（100.0～127.9 km） | |
| 双方向Autotestのみ | 長さ測定範囲(dB) | 1310／1550 nm：27 850／1300 nm：4.5 ※6 |
|
| 長さ測定確度 | 0.01% ± 4 m | ||
| 双方向Autotest | 損失測定範囲(dB) | 1310／1550 nm：44 850／1300 nm：24 ※6 |
|
| 損失再現性・直線性(dB) | 1310／1550 nm：0.04 850／1300 nm：0.06 |
||
| 単方向Autotest | 損失測定範囲(dB) | 1310／1550 nm：44 850／1300 nm：24 ※6 |
|
| 損失再現性・直線性(dB) | 1310／1550 nm：0.04 850／1300 nm：0.06 |
||
| VFL（VisiTester） | 波長(nm) | 650 ± 5 | |
| 出力※7 | 0 dBm ± 1 dB | ||
| レーザー安全規格 | Class 1, IEC60825-2 | ||
| 点滅モード | CW または 2 Hz | ||
| 光パワーメータ | センサー | InGaAs | |
| 受光波長範囲(nm) | 600 ~ 1700 | ||
| 校正波長(nm) | 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 | ||
| 測定パワー範囲(dBm) | +10 ～ -60（780 ～ 980、1590 ～ 1650 nm） +10 ～ -70（1270 ～ 1650 nm） |
||
| 測定確度 | 1 % (0.06 dB) | ||
| 中間レンジ直線性(dB)※3 | 0.04 | ||
| 総合不確かさ(dB) | 最大0.3 | ||
| IDトーン検出／Autotest感度(dBm) | 最大-50 | ||
| 分解能(dB) | 0.01 | ||
| 偏波依存性(dB)※3 | < 0.05 | ||
| トーン検出範囲(Hz) | 150 ～ 9999 ± 1 % | ||
| Autotest互換性 | 1-way：他のT23400およびT27400モデルと互換 2-way：同一モデル間のみ互換 |
||
| USBインターフェース | USBマイクロ：給電およびソフトウェア用／USB-A：メモリキー用 | ||
| メモリ | 最大8,000ファイバ保存可能／USBメモリ使用時は無制限 | ||
| 電源方式 | 電池／外部電源（Micro-USB経由） | ||
| バッテリー | 単3形アルカリ電池（LR6）×2本 / 単3形ニッケル水素充電池×2本（USB充電対応） | ||
| バッテリー寿命※5 | 光源（レーザー／LED）：Autotest時 約80時間 パワーメータ：約1000時間 |
||
| オートパワーオフ | 選択可能 | ||
| ディスプレイ | 74 mm × 55 mm 高コントラストLCD | ||
| 動作温度(℃) | -15～+55 | ||
| 保管温度(℃) | -25～+70 | ||
| 湿度 | 0 ～95%、結露なきこと | ||
| サイズ(mm) | 190 × 105 × 35 | ||
| 重量(kg) | 0.42 | ||
| 保証期間 | 3年 | ||
| 校正有効期間※8 | 3年 | ||
| メーカー | Tempo communications（旧Kingfisher） | ||
| 原産国 | オーストラリア | ||
※2：15分、典型 ±2 °C、ウォームアップ後、ORL < −25 dB
※2：25 °C
※3：標準値
※4： 50/125 µmマルチモードファイバ準拠（IEC 61280-4-1〔Ed.1.0〕、TIA 526-14A、TIA TSB-178）
※5： 95％信頼区間
※6：62.5/125 µmマルチモードファイバ
※7：シングルモードファイバ
※8：ISO/IEC 17025
