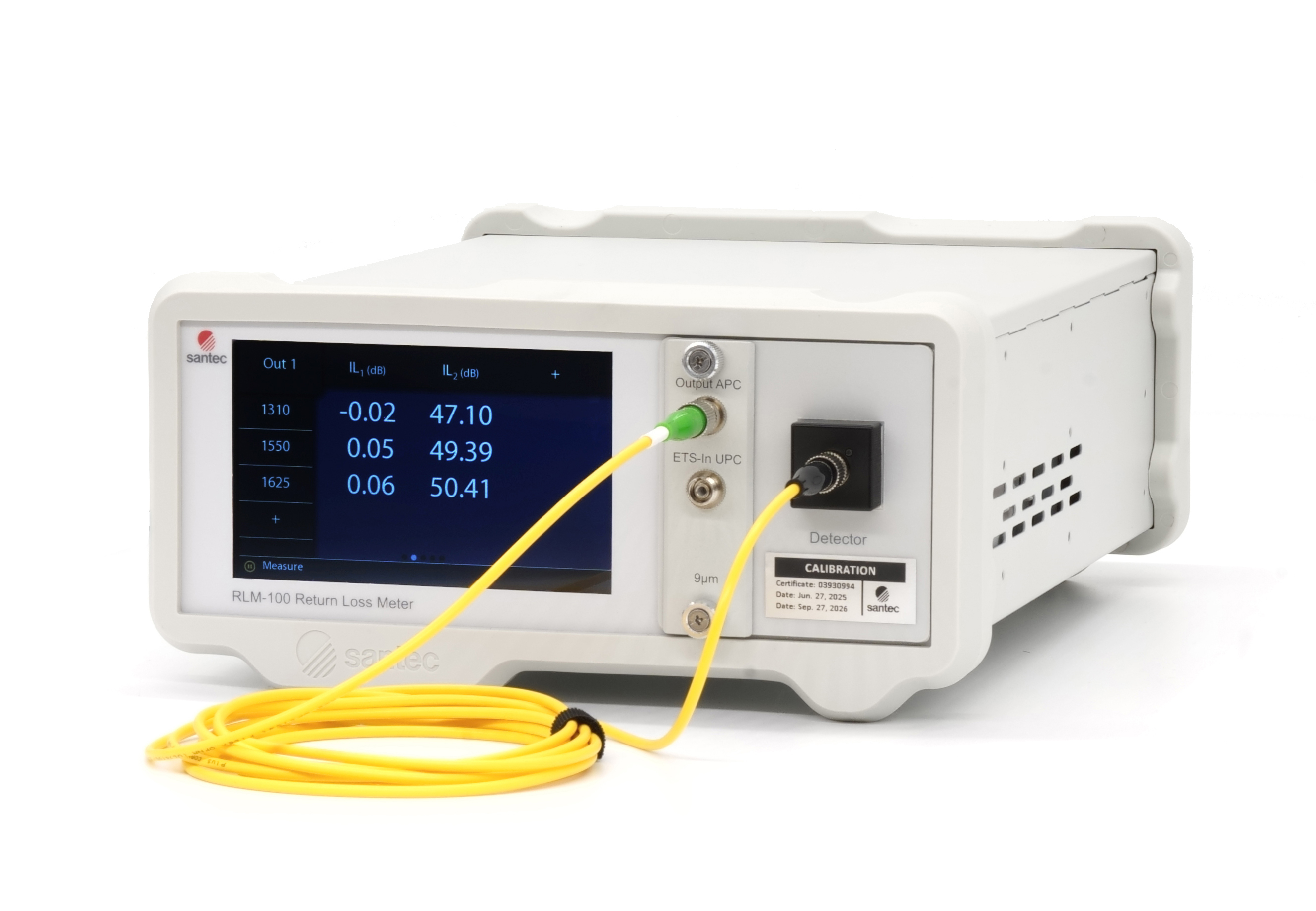

OTDR方式 IL/RL測定器 RLM-100
RLM-100
- ワイヤレス積分球検出器
- ご希望に応じてオプションで日本語制御ソフトを制作可能
- オプションの日本語制御ソフトではバーコード制御可能
機能・特長
高速測定
高速モードと標準モードを選択できます。高速モードでは、波長あたり1.5秒未満でILおよびRLを測定します。
標準モードでは、最大85dBのRLを正確に測定できます。
オプションで極性テストも可能
オプションのリモートヘッド極性検出器(RD-P)により、MPO、デュプレックスLC、CS、SNなどの多心ケーブルアセンブリの極性を測定できます。デバイスを切断せずに、極性からIL/RL測定が可能です。
測定の最小長なし
1 回の測定で、コネクタとファイバからの反射の合計であるRL Totalを測定できます。RL Totalには最小長がなく、短いアセンブリのマンドレルフリーのテストに最適です。
マルチモード測定の励振条件に対応
MM用のRLMは IEC 61280-4-1 エンサークルドフラックス 規格に適合するように調整されていますが、他の励振条件もご要求に応じて対応可能です。デュアルコアオプションを選択すると、50μmと62.5μmの両方のコアサイズを測定できます。
測定が簡単

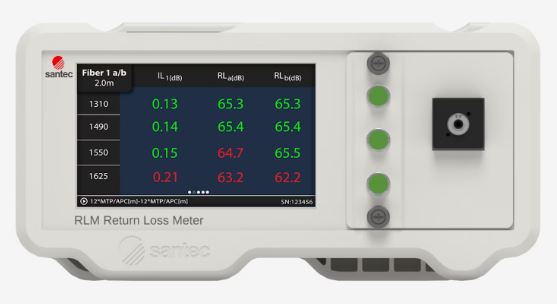

大きなフロントパネルのタッチスクリーンで使いやすく、迅速な測定が行えます。
独自のソフトウェアを作成する場合は、RLMをUSBおよびイーサネット経由でSCPIコマンドを使用してプログラムできます。
積分球検出器を内蔵
RLMには標準で積分球検出器が内蔵されており、MTP/MPOやデュプレックスLCなどの多心ケーブルの測定に最適です。
デュプレックス対応
RLMはデュアル出力で利用可能なため、追加のスイッチが不要でデュプレックスアセンブリの測定を行えます。
シャーシモジュラー

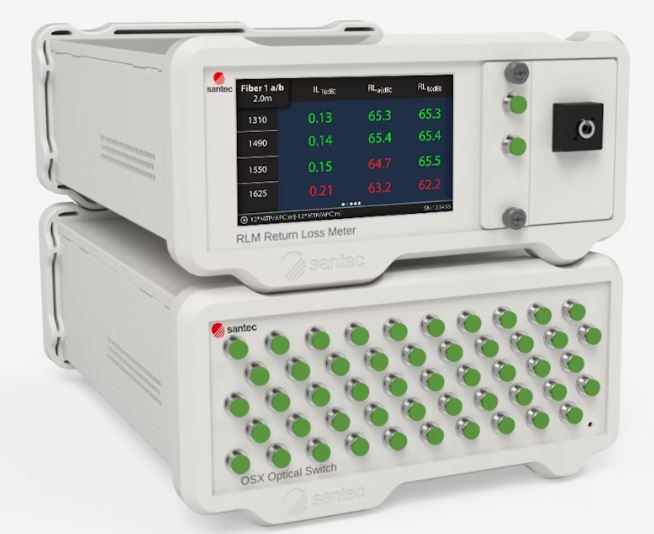

光スイッチOSXをRLMに直接接続して、多心ケーブルの測定を行えます。RLMはスイッチを制御し、全てのリファレンス値と測定結果を保存しながら測定を自動化します。
仕様
| ファイバ種(μm) | シングルモード 9/125 |
マルチモード 50/125, 62.5/125 |
|---|---|---|
| エンサークルドフラックス規格 | - | IEC 61280-4-1 |
| 動作波長 (nm) | 1310 / 1490 / 1550 / 1625 | 850 / 1300 |
| リターンロスレンジ (dB) | 30 ～ 85 | 10 ～ 60 |
| リターンロス精度 (dB) | ± 1.0 (30 ～ 70) | ± 1.4 (10 ～ 30) |
| ± 1.3 (70 ～ 75)※1 | ± 1.9 (30 ～ 40) | |
| ± 2.9 (75 ～ 80)※2 | ± 2.2 (40 ～ 43) | |
| ± 3.9 (80 ～ 85)※2 | ± 4.7 (43 ～ 60) | |
| 検出器タイプ | 広域積分球 | |
| 挿入損失精度 (dB) | ± 0.03 (<5 dB loss) | |
| ± 0.15 (≥5 dB loss) | ||
| 測定時間 (sec) | 標準モード：<5 per wavelength 高速モード： <1.5 per wavelength |
|
| ケーブルアセンブリ 長さ(m) | RLモード：<4000※3 RL Totalモード：<4000※4 |
RLモード：<500※3 RL Totalモード：- |
| 外部制御 | Ethernet / USB | |
| ディスプレイ | 5インチタッチスクリーン | |
| 電源 | AC電源（100～240V、50～60Hz） | |
| 消費電力 (VA) | 最大60 | |
| 本体寸法 (cm) | RLMリターンロスメータ： 23.5 x 12 x 32.5 (2U ハーフラック) RD-S ワイヤレスリモートヘッド積分球検出器：11 x 8 x 8.5 |
|
| 箱寸法 (cm) | 36.5 x 39 x 53 | |
| 本体重量 (kg) | 8 | |
| 総出荷重量 (kg) | 9 | |
| 動作温度 (°C) | 0 ～ 55 | |
| 保管温度 (°C) | -40 ～ 70 | |
| 湿度 | 95%以下（RH 0～+40℃、結露なきこと） | |
| 標準付属品 | ディテクタキャップ、FCディテクタアダプタ(SD-FC)※フロントパネル構成のみ、USBケーブル、LANケーブル FC/APC-FC/APC 3mテストジャンパーケーブル、 FC/APC-FC/UPC 3ｍテストジャンパーケーブル※シングルモードの場合 FC/UPC-FC/UPC 3mテストジャンパーケーブル、 FC/UPC-FC/APC 3ｍテストジャンパーケーブル※マルチモードの場合 |
|
| メーカー | Santec Canada Corporation | |
| 原産国 | カナダ | |
※2 ：標準モードのみ
※3： マンドレルフリー長さ>1.7m
※4：1.7m未満のケーブルアセンブリにはレシーブテストジャンパーが必要です
ラインナップ
| 光源ポート数 | レーザー | 光源コネクタ種 | 検出器 | ||
|---|---|---|---|---|---|
| シングルモード RLM-100- |
01：1 02：2 |
3500：1310/1550 nm 3560：1310/1550/1625 nm 3456：1310/1490/1550/1625 nm |
-S-09- | FA：FC/APC SA：SC/APC EA：E2000/APC |
空欄：フロントパネル R：リモートヘッド |
| マルチモード RLM-100- |
01：Single 02：Dual 2D： Dual Core (50＆62.5μm) |
8300：850/1300 nm 8000：850nm 3000：1300nm |
-S-50- | FP：FC/UPC SP：SC/UPC |
空欄：フロントパネル R：リモートヘッド |
オプション
| 型番 | 対応コネクタ | 外観 |
|---|---|---|
| SD-FC | FC |  |
| SD-SC | SC | |
| SD-LC | LC | |
| SD-DLC | デュプレックスLC | |
| SD-TLC | Tri-LC | |
| SD-DCS | デュプレックスCS | |
| SD-DSN | デュプレックスSN | |
| SD-MPO | ユニバーサルMPO | |
| SD-U12 | ユニバーサル1.25mm | |
| SD-U25 | ユニバーサル2.5mm | |
| SD-BSF | Bare single fiber | |
| SD-BFA-BARREL | Barrel for SD-BRF | |
| SD-BRF | Bare ribbon fiber | |
| SD-BRF-BARREL | Barrel for SD-BRF | |
| SD-FH-60 | Fujikura FJ-60 | |
| SD-FHM-12 | Sumitomo FHM-12 | |
| SD-SLED-BARREL | Barrel for SD-SLED-x | |
| SD-ST | ST | |
| SD-E2000 | E2000 | |
| SD-MTRJ | MTRJ | |
| SD-MT | MT | |
| SD-MDC | MDC | |
| SD-MDCMT | MDCMT | |
| SD-MPO-MICRO | Microlatch MPO |
ワイヤレスリモートヘッド積分球
| 型番 | 外観 |
|---|---|
| RD-S-RLM-100 |  |
