光ファイバ励振状態測定器 LCM-100
LCM-100
光ファイバの励振状態を測定
- 光ファイバのファーフィールド測定に
- 自動アライメント・フォーカス機能
- モードフィールド径測定に
- IEC 61280-4-1 エンサークルドフラックス測定やN.A測定に
機能・特長
ファーフィールド測定
LCM-100 は、ファイバーから出る光分布の遠距離場測定を行えます。この分析により、ファイバーの開口数が得られます。ファーフィールド測定は、ARP5061 で指定されている AS100 や AS62 などの軍事規格の適切な励振条件を確認するためにも使用できます。
自動調整・フォーカス
自動調整・フォーカス機能を使用すると、正確で再現性のあるニアフィールド測定が行えます。
モードフィールド径測定
IEC 60793-1-45で定義された基準方法に従って、シングルモードファイバーのモードフィールド径を測定できます。
仕様
| 型番 | LCM-100 | |
|---|---|---|
| ファーフィールド | スキャンレンジ | ± 0.5 NA (± 0.5 rad) |
| スキャン解像度 | 2.2 mrad | |
| 走査口径 | 0.22 NA | |
| 受信感度 (dBm) | 3 ～ -60 | |
| 受信機波長範囲 (nm) | 850 ～ 1700 / 450 ～ 1100 | |
| 光パワー分解能 | 0.01 dB or 0.1% | |
| 測定直線性(dB) | ± 0.05 | |
| スキャン速度 (typical) (秒) | 30 10 |
|
| 内部 LED (オプション) | 波長 (nm) | 850 / 1300 |
| 光出力 (typical) (dBm) | -13 | |
| コネクタインターフェース | FC/PC | |
| 外部制御 | USB | |
| 電源 | 入力: 90 - 264 V AC, 43 - 63 Hz | |
| 本体寸法(cm) | 42.5 x 9.7 x 25.4 | |
| 動作温度 (°C) | 0 ～ 50 | |
| メーカー | Santec California Corporation | |
| 原産国 | アメリカ | |
ラインナップ
| 型番 | 外観 |
|---|---|

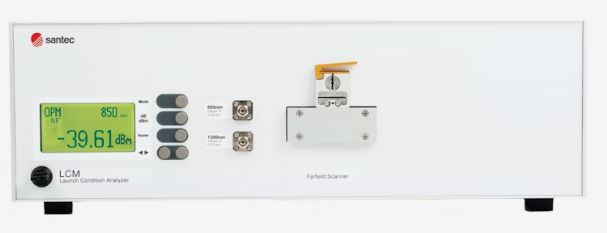

| LCM-100 |  |
