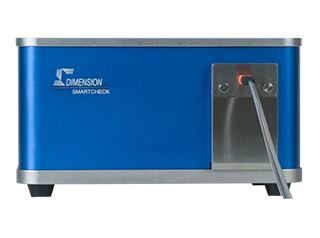

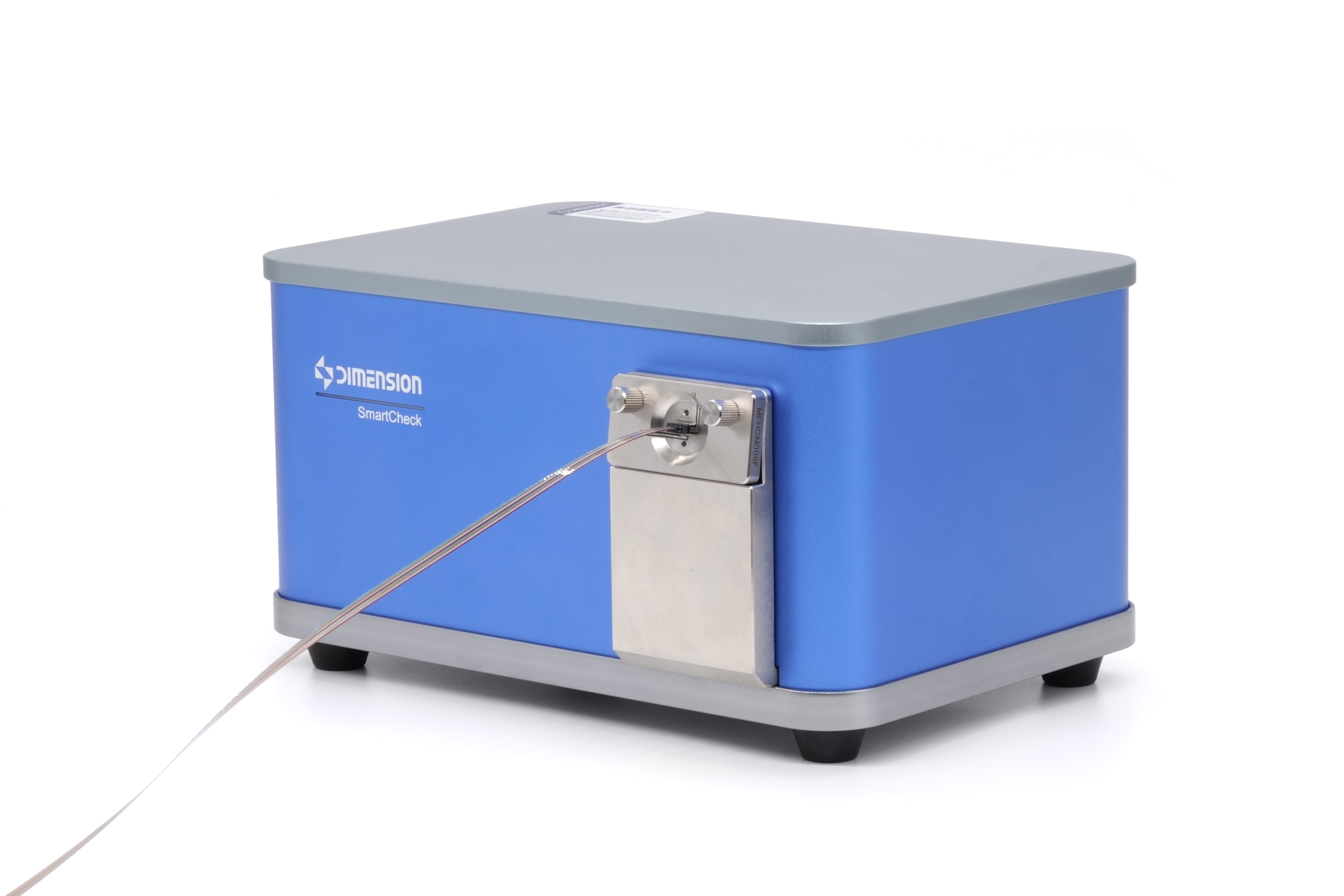

据置型・MPO対応端面キズ判定装置　スマートチェック

スマートチェック

ワンクリックで自動で検査完了
多心MPOの端面のキズ汚れを撮影・判定・データ保存まで自動で行います。

最大72心を1クリックで測定
12心ファイバの判定が10秒で完了
72心までのMT/MPOコネクタに対応
SFPトランシーバ用モデルもラインナップ
焦点合わせ、キズ判定、レポート化まで自動

機能・特長
仕様
ラインナップ
オプション
導入までの流れ

機能・特長

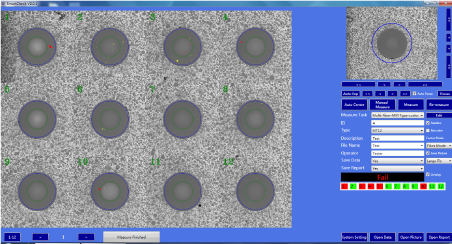

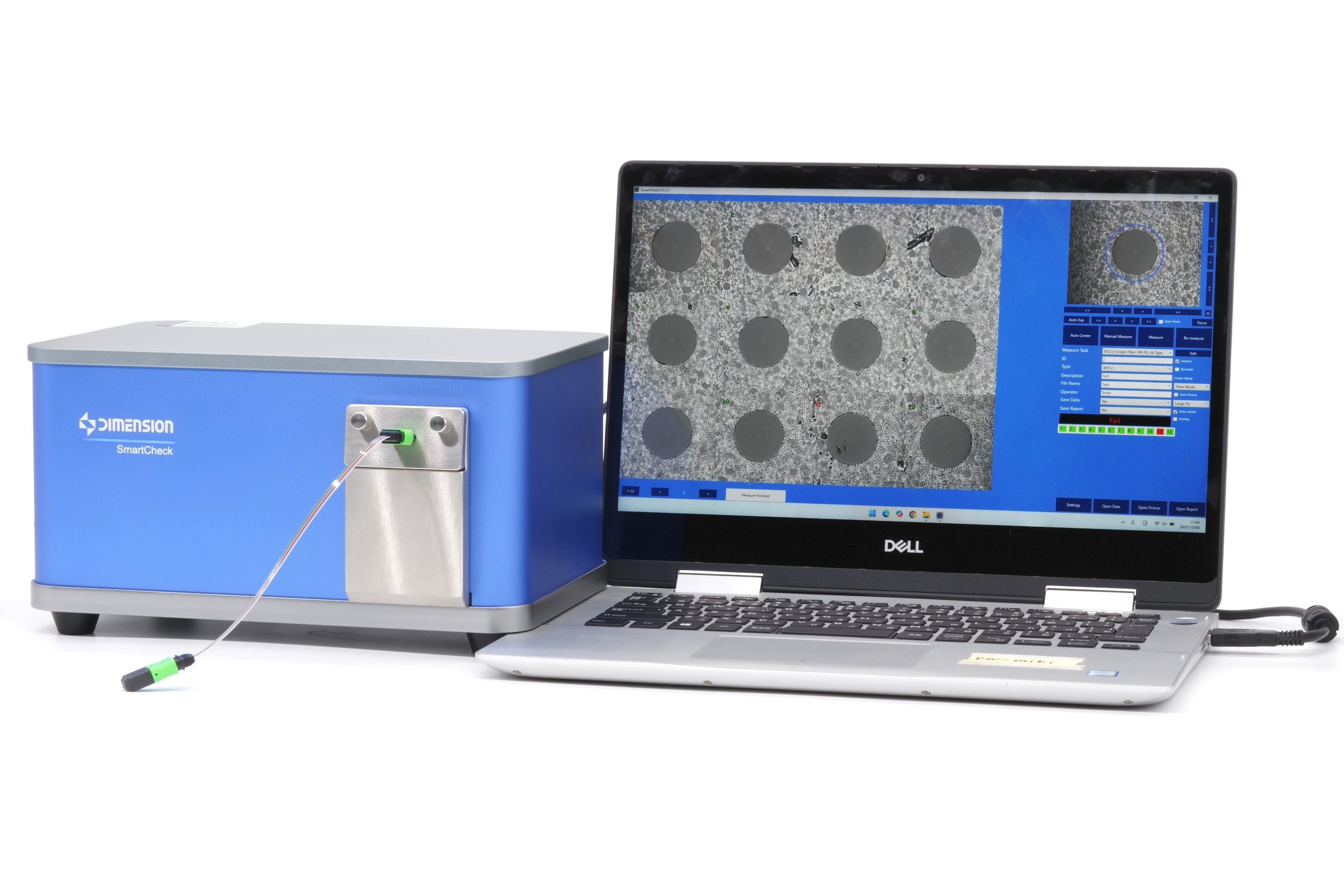

ワンクリックで自動判定

フェルール端面のわずかな欠損・汚れ・キズを自動で正確に画像判定できます。

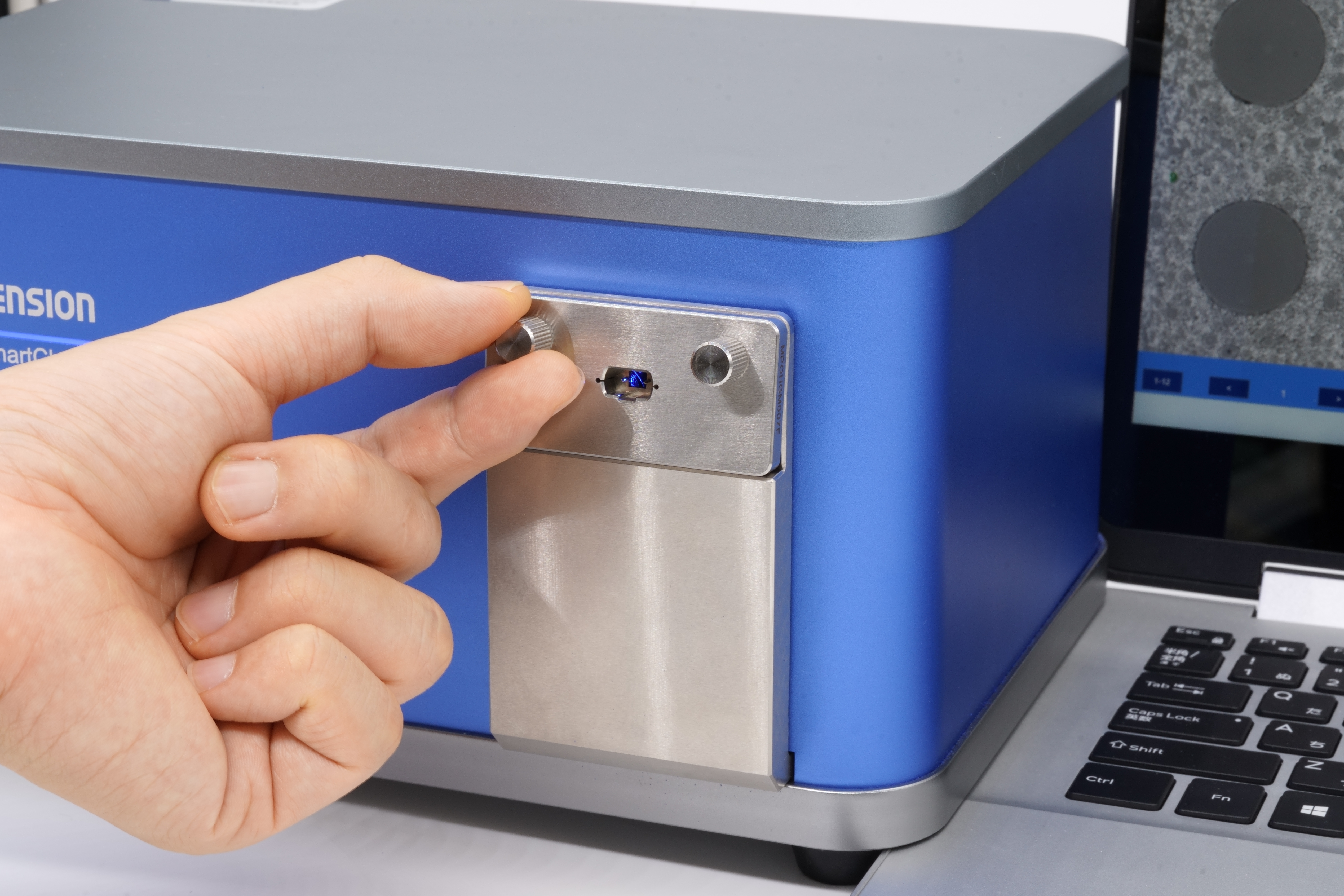

操作はワンクリックのみのため、作業者のスキルや経験を問わず、ヒト依存による判定ミスがありません。
12心を10秒以内（フォーカス時間を含む）に判定するため、短時間で検査できます。
オートフォーカスの時間を除くと、12心を約5秒、最大72心を約1分の検査時間です。
視野が広いため、多心を1心ずつスクロールする手間なく一度に検査できます。

検査レポートの保存も自動

検査毎にエクセル形式のデータとレポートを自動で出力します。作業報告が容易になり、レポートは品質管理や業務管理、業務分析に活用いただけます。インターネットに接続すればサーバーに転送することもできます。作業者だけでなく、管理者の負担も軽減します。

SFPトランシーバ用モデルもラインナップ

単心の検査もできる主にコネクタ・フェルール用のスマートチェック400X、SFPトランシーバ用のスマートチェック200Mの2機種のモデルがあります。

仕様

型番	400X	200M
検査対象	MT/MPOコネクタ (2～72心)、単心コネクタ※1	SFPトランシーバ
光学倍率	20倍	10倍
分解能(µm)	0.27	0.54
スキャン範囲(mm)	6 × 15	6 × 3
焦点合わせ	自動（オートフォーカス）、手動
端面キズ判定	自動
IEC基準	IEC 61300-3-35※2
測定時間（12心）	10秒以下※3
データ転送	USB2.0
動作温度(℃)	-5～+40
保管温度(℃)	-20～+55
電源	DC 24V
サイズ(mm)	188 × 147 × 265
重量(kg)	6.9
標準付属フィクスチャ	MTフェルール用フィクスチャ、MPOコネクタ用フィクスチャ	MT/UPCカーブアダプタ、MT/APCカーブアダプタ
標準付属品	メタルボルト× 2、調整用六角レンチ 2.5mm× 1、調整用六角レンチ 1.25mm× 1、電源アダプター、電源ケーブル、USB2.0 ケーブル、測定用ソフトウェア、木製ツール収納ボックス、取扱説明書
メーカー	Dimension Technology
原産国	中国

※1：単心検査を行う場合は、オプションの専用フィクスチャが必要です
※2：検査基準について、ゾーンの広さ、傷の長さや幅、数などのパラメータは、お客様ご自身でカスタマイズすることもできます
※3：フォーカス時間を含む

ラインナップ

製品画像・型番	検査対象

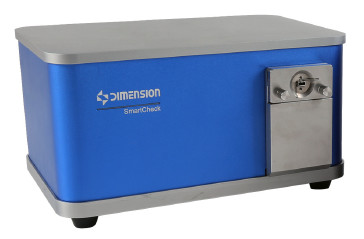

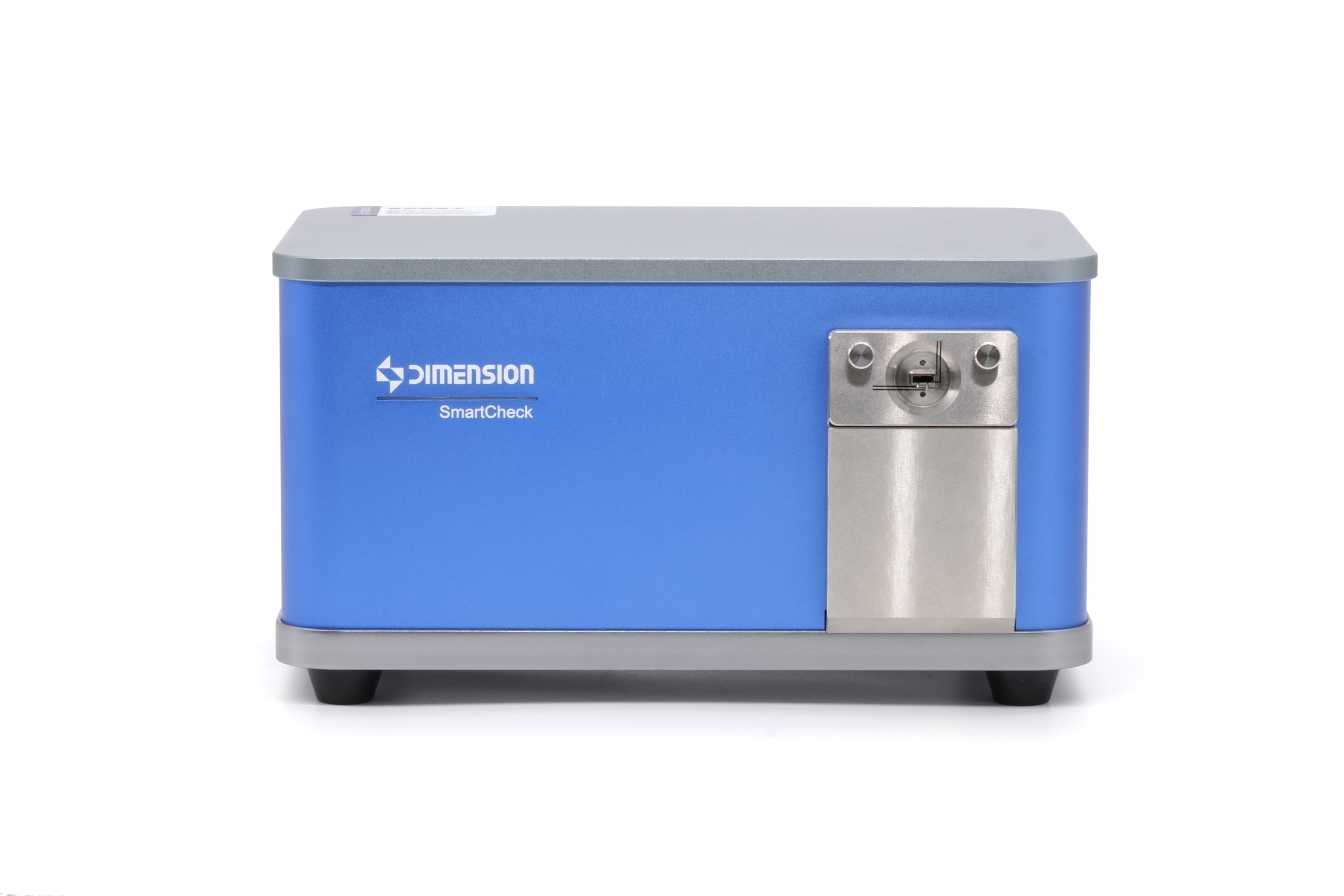

400X	MT/MPOコネクタ、単心コネクタ

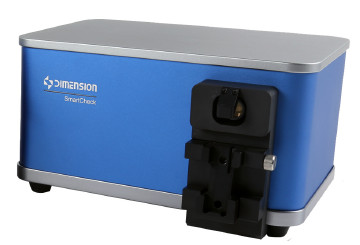

200M	SFPトランシーバ

オプション

名称	型番	説明	分類	備考
SCK MT12-FF-FT	201510001	MT メスフェルールフィクスチャ(12心)	フィクスチャ

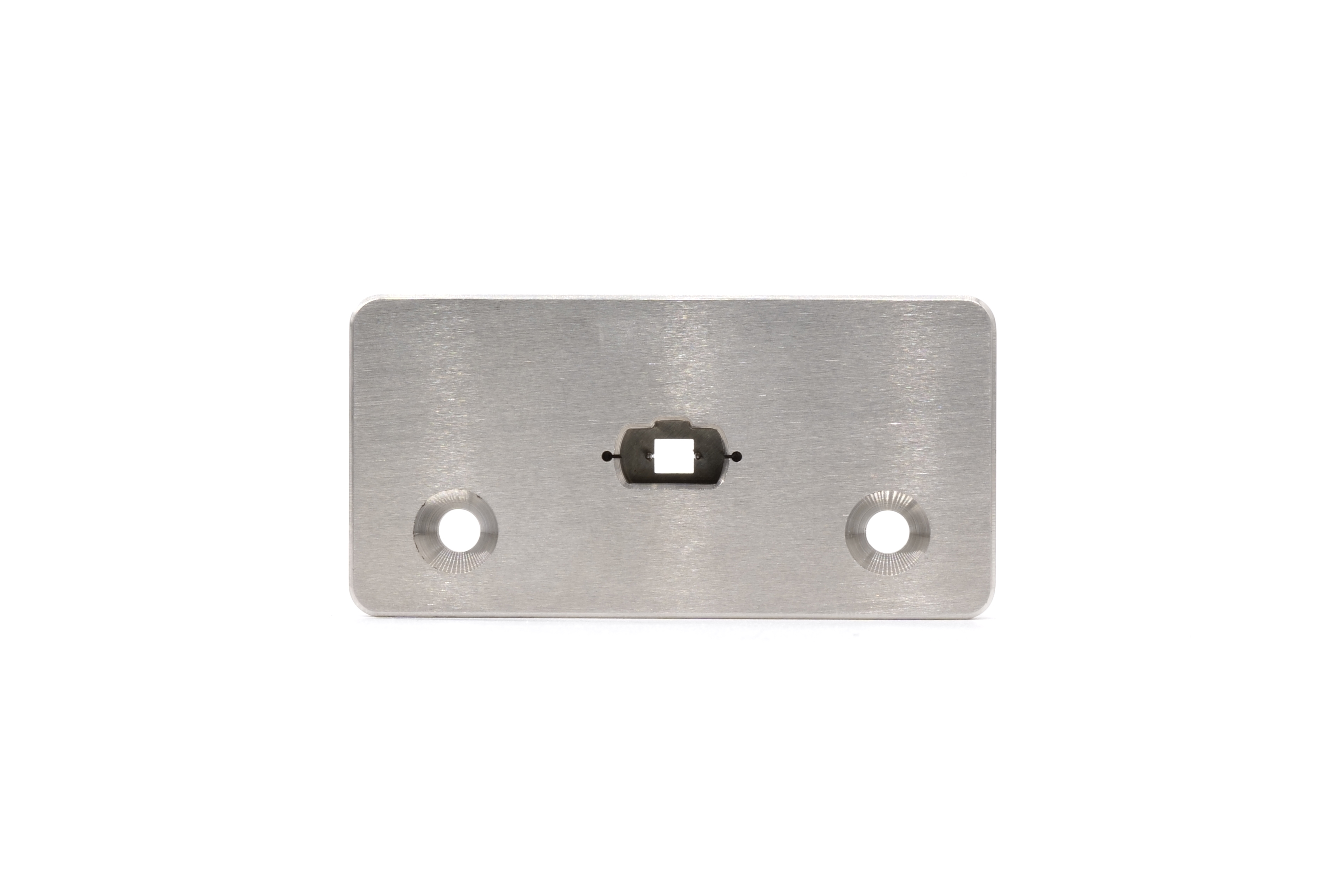

SCK MT12-FC-FT	201510002	MPO メスコネクタフィクスチャ(12心)	フィクスチャ
SCK MT12-MF-FT	201510007	MT オスフェルールフィクスチャ(16心)	フィクスチャ
SCK MT12-MC-FT	201510005	MPO オスコネクタフィクスチャ(12心)	フィクスチャ
SCK MT-WK-FT	201510009	MTフェルールフィクスチャ(フレームポジショニング)	フィクスチャ
SCK 2.5-TG-FT	201510003	φ2.5mmフェルールフィクスチャ(セラミックスリーブ)	フィクスチャ
SCK 1.25-TG-FT	201510006	φ1.25mmフェルールフィクスチャ(セラミックスリーブ)	フィクスチャ
SCK SC-HD	130101500018	SCホルダー	ホルダー
SCK FC-Z-HD	130101500020	FCホルダー	ホルダー
SCK LC-HD	130101500021	LCホルダー	ホルダー
SCK-MTP16	201510025	MPO16 メスコネクタフィクスチャ	フィクスチャ
SCK-MTP16-MC-FT	201510027	MPO16 オスコネクタフィクスチャ	フィクスチャ
ー	201510013	2.0mmフェルールフィクスチャ	フィクスチャ
ー	201510017	MT フェルールフィクスチャ(HW)	フィクスチャ	201510001に比べ、挿抜の最適化、開口の平坦化、角の面取りを実施
ー	201510028	SC APCホルダー	ホルダー
ー	201510029	FC APCホルダー	ホルダー
ー	201510030	LC APCホルダー	ホルダー

※：特殊なコネクタの検査が必要な場合はお問合せください。

型番	説明
201510038	MMCコネクタフィクスチャ
201510039	MMC オスコネクタフィクスチャ
201510040	MMCフェルールからMMCコネクタへの変換アダプタ
201510059	MMC-16コネクタフィクスチャ
201510060	MMC-16 オスコネクタフィクスチャ
201510061	TMT-16フェルールフィクスチャ
201510055	SN-MTコネクタフィクスチャ（フレームポジショニング）
201510015	SN/MDCフェルールフィクスチャ
201510014	CSコネクタフィクスチャ
