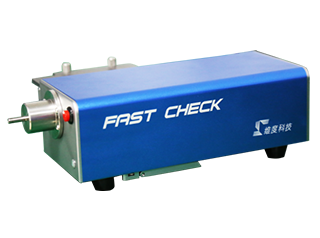

据置型・全自動端面キズ判定装置 ファストチェック
ファストチェック
コネクタを接続するだけ！あとは自動で検査完了。 端面のキズ汚れを撮影・判定・データ保存まで全自動で完了します。
- コンパクトな本体
- 自動でフォーカス・撮影・判定
- 端面清掃機と連動稼働可能
- インジケーターで動作状況が一目でわかる
機能・特長

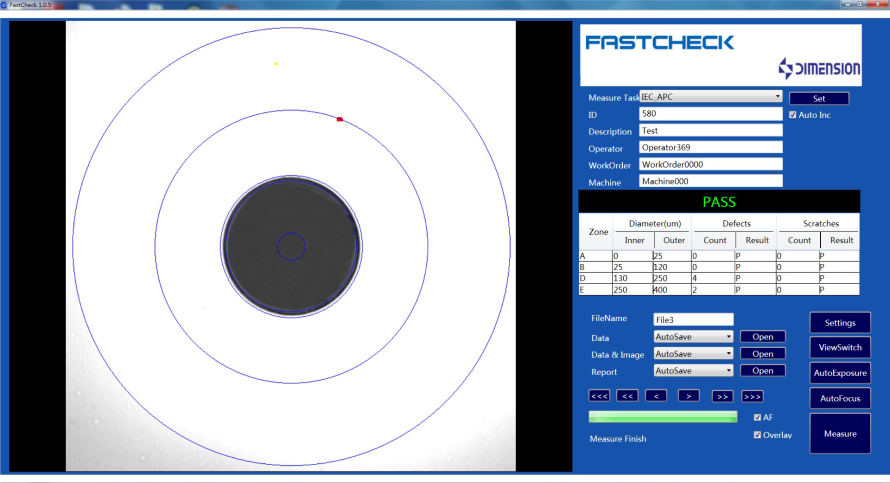

自動判定機能
オートセンター・オートフォーカス・自動撮影により、光コネクタ・アダプタの端面のキズ判定を自動で行います。

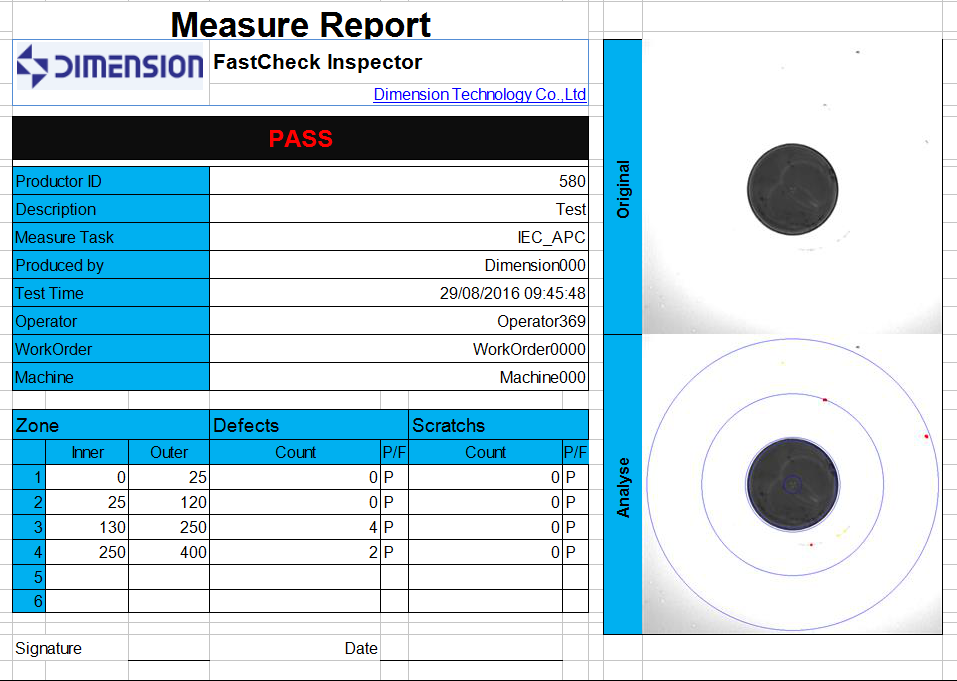

検査レポートの保存も自動
検査毎にエクセル形式のデータとレポートを自動で出力します。作業報告が容易になり、レポートは品質管理や業務管理、業務分析に活用いただけます。作業者だけでなく、管理者の負担も軽減いたします。
仕様
| 型番 | FastCheck | |||
|---|---|---|---|---|
| 検査対象 | 単心コネクタ ※1、SFPトランシーバ、TOSA、ROSA | |||
| 光学倍率 | 10倍 | |||
| 視野(µm) | 960×540 | |||
| 分解能(µm) | 1 | |||
| 測定時間(秒) | 1 ※2 | |||
| 焦点合わせ方式 | 自動 / 手動 | |||
| 端面キズ判定 | 自動 | |||
| 電源(V) | DC 24 | |||
| 動作温度(℃) | 0～+40 | |||
| 保管温度(℃) | -20～+60 | |||
| 標準付属品 | モジュール用LCアダプタ、モジュール用SCアダプタ、ソフトウェア、取扱説明書、 電源ケーブル、ACアダプタ、USBケーブル、、収納ケース |
|||
| 本体寸法(mm) | 86×101×286 | |||
| 重量(kg) | 3.3 | |||
| メーカー | Dimension Technology | |||
| 原産国 | 中国 | |||
※2：焦点合わせなし
ラインナップ
| 型番 | 画像・ | 検査対象 |
|---|---|---|
| FCK | |
単心コネクタ、SFPトランシーバ、TOSA、ROSA |
