可搬型・光コネクタ端面観察装置
イージーゲットデジタル
イージーゲットデジタル

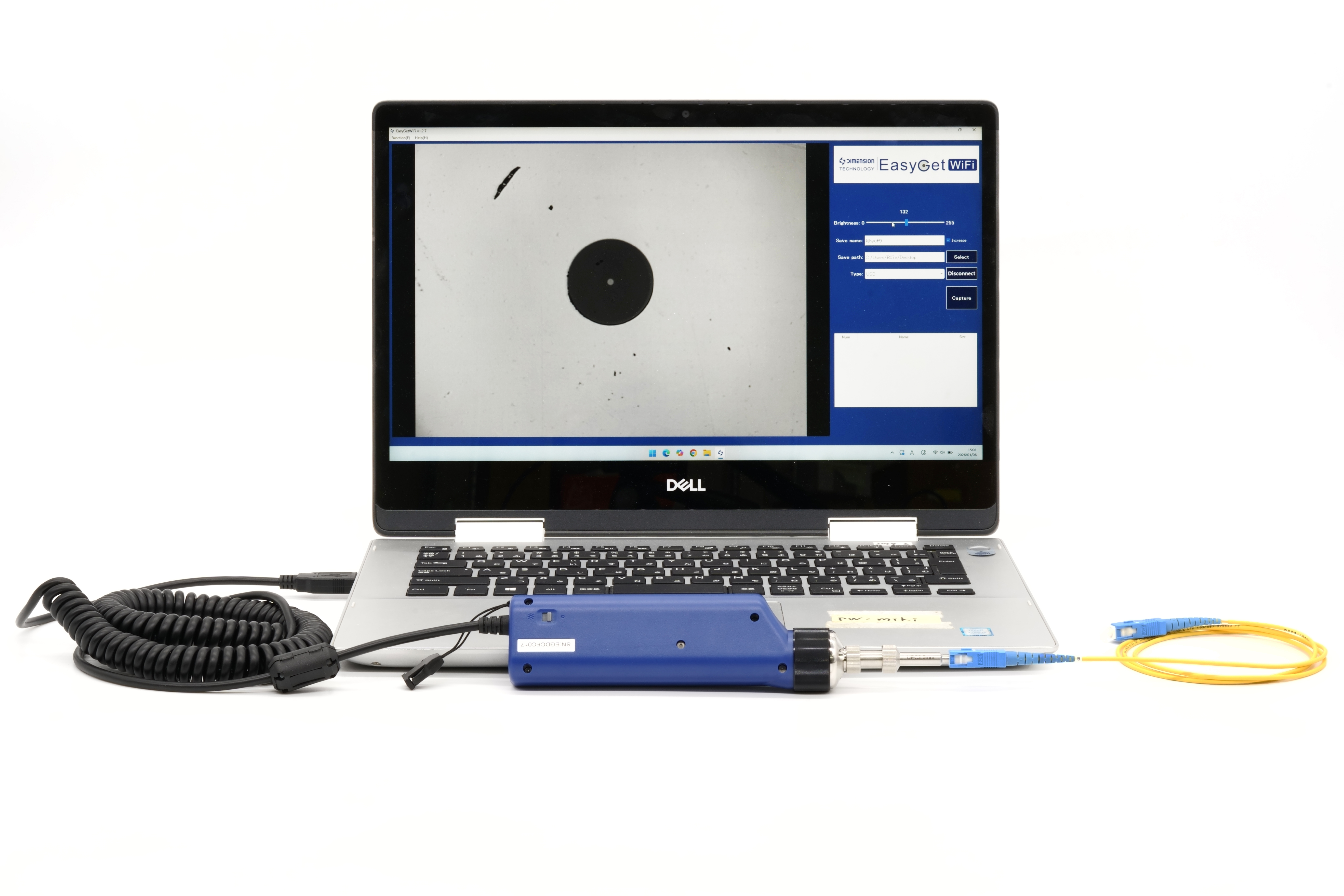

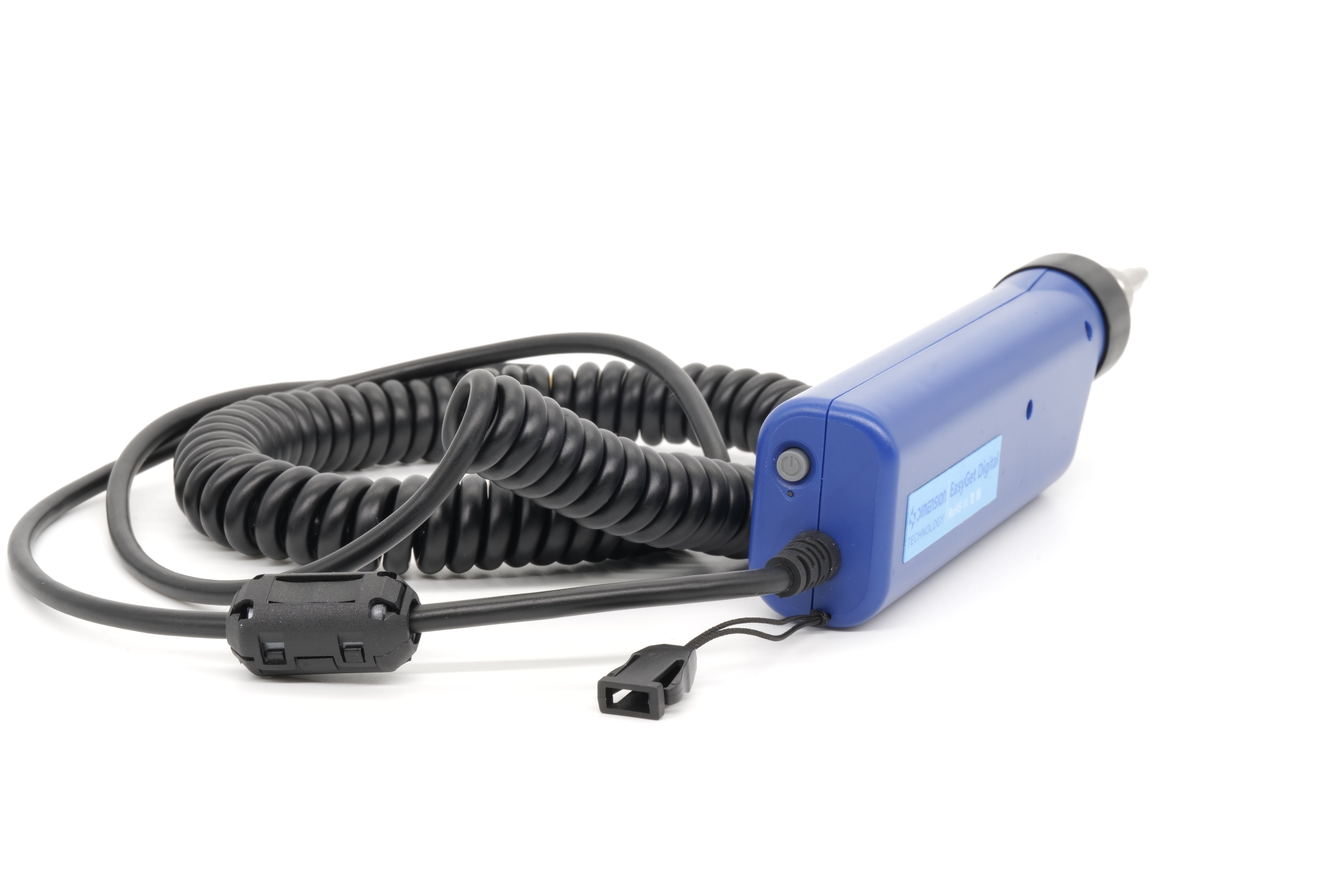

- USBケーブルでディスプレイに接続
- 鮮明な画像と低ノイズのデジタルイメージング
- コンパクトで使いやすく、安全

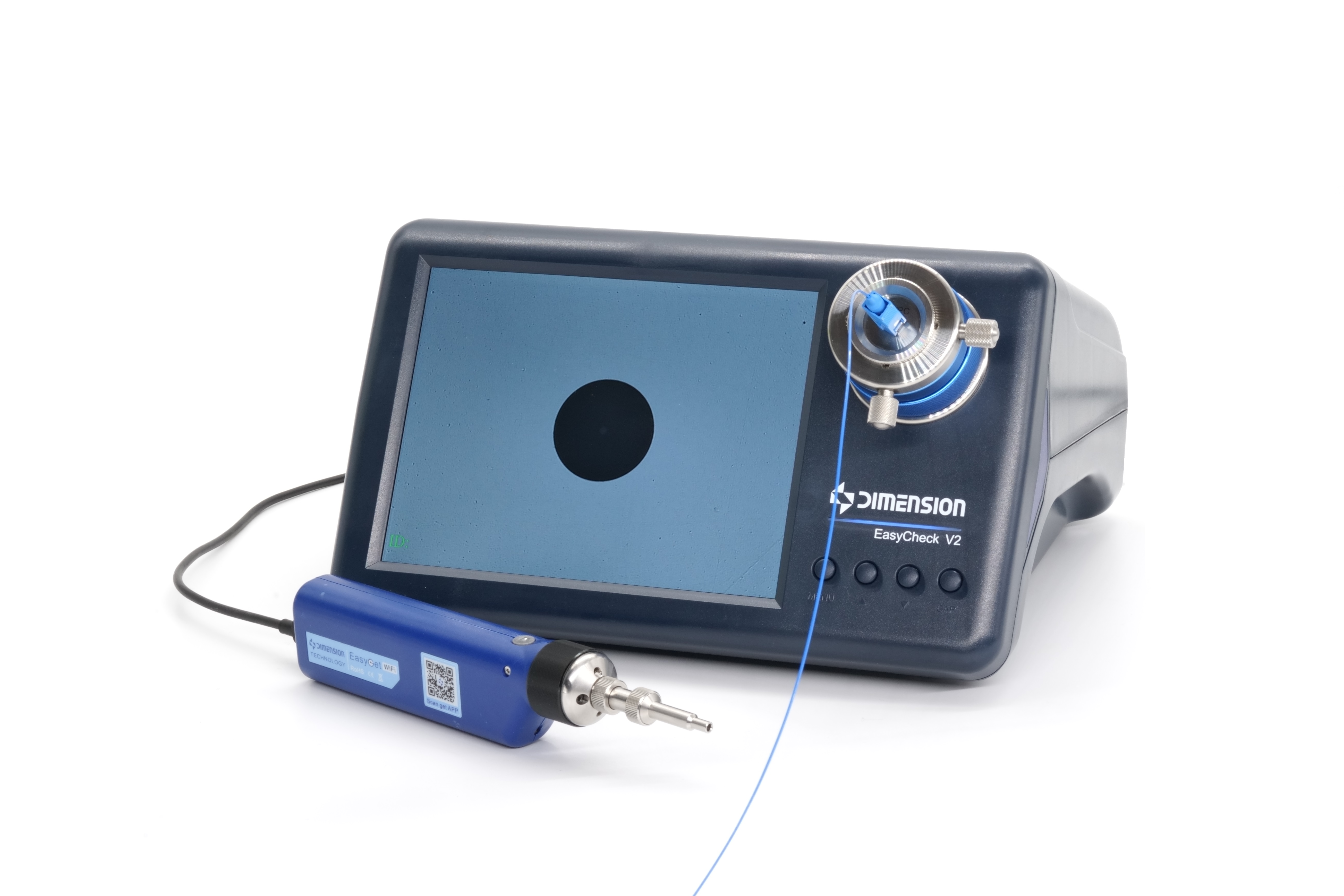

- EasyCheck V2 に最適なパートナー
- 豊富なアダプターインターフェースと充実した機能を搭載
機能・特長

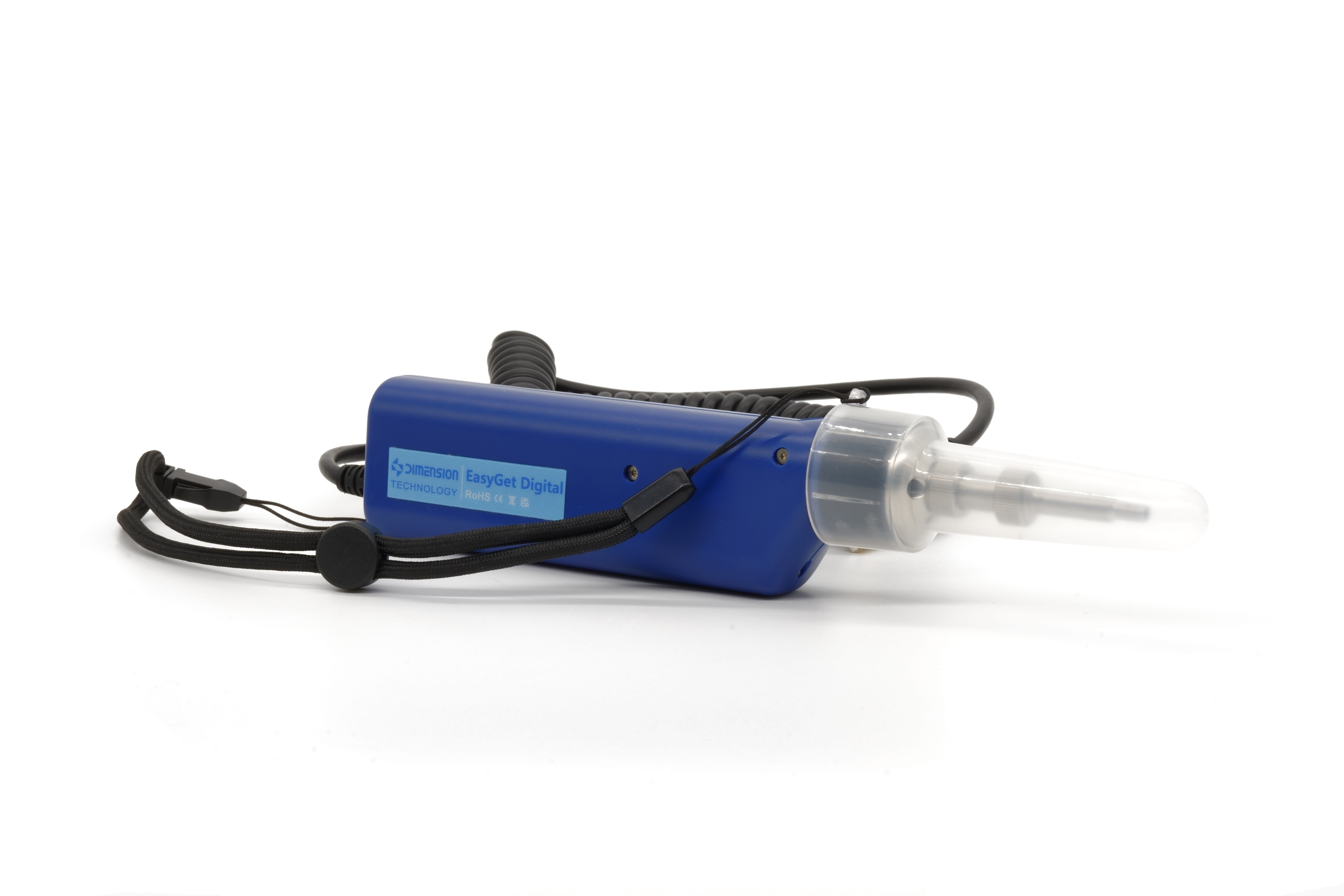

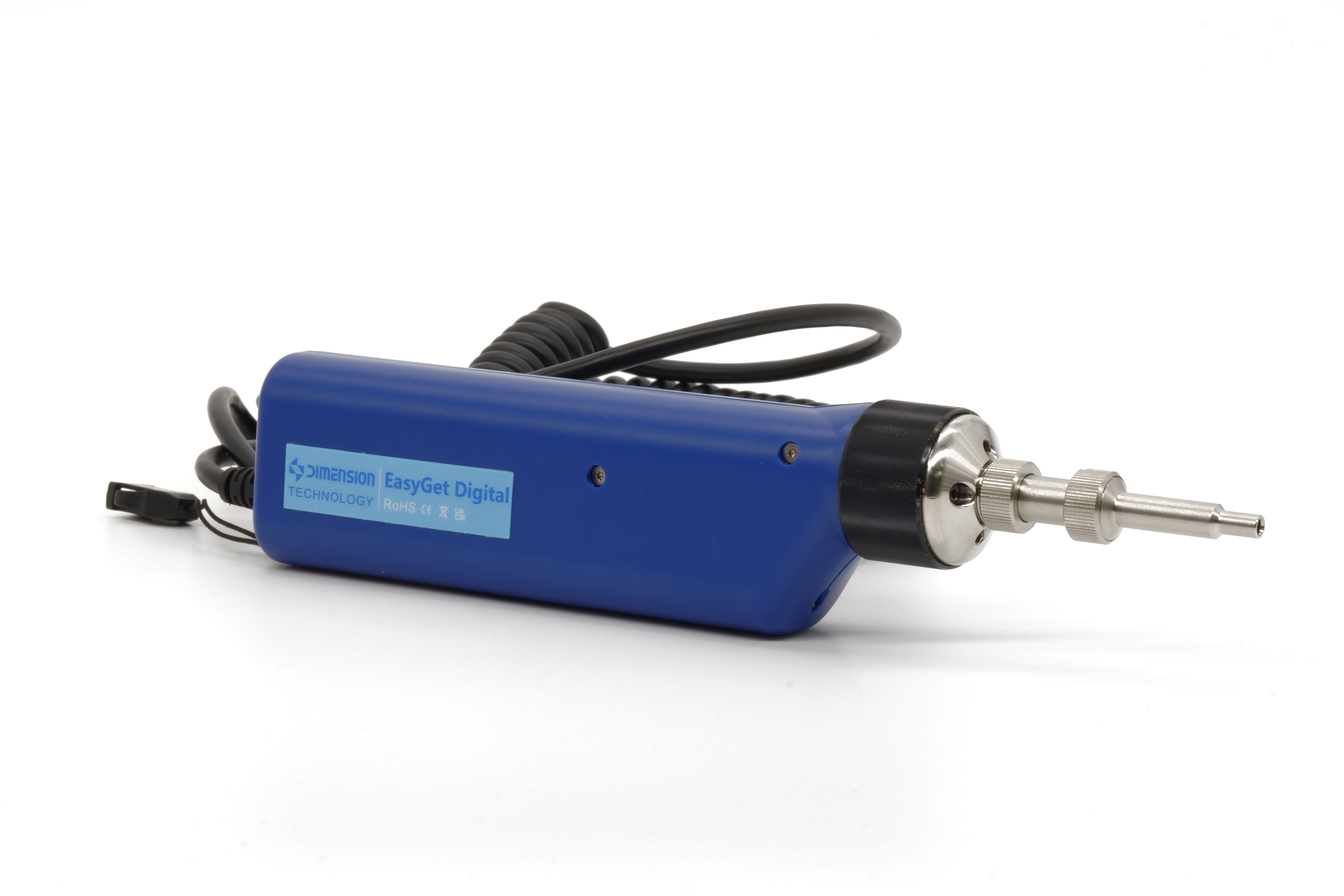

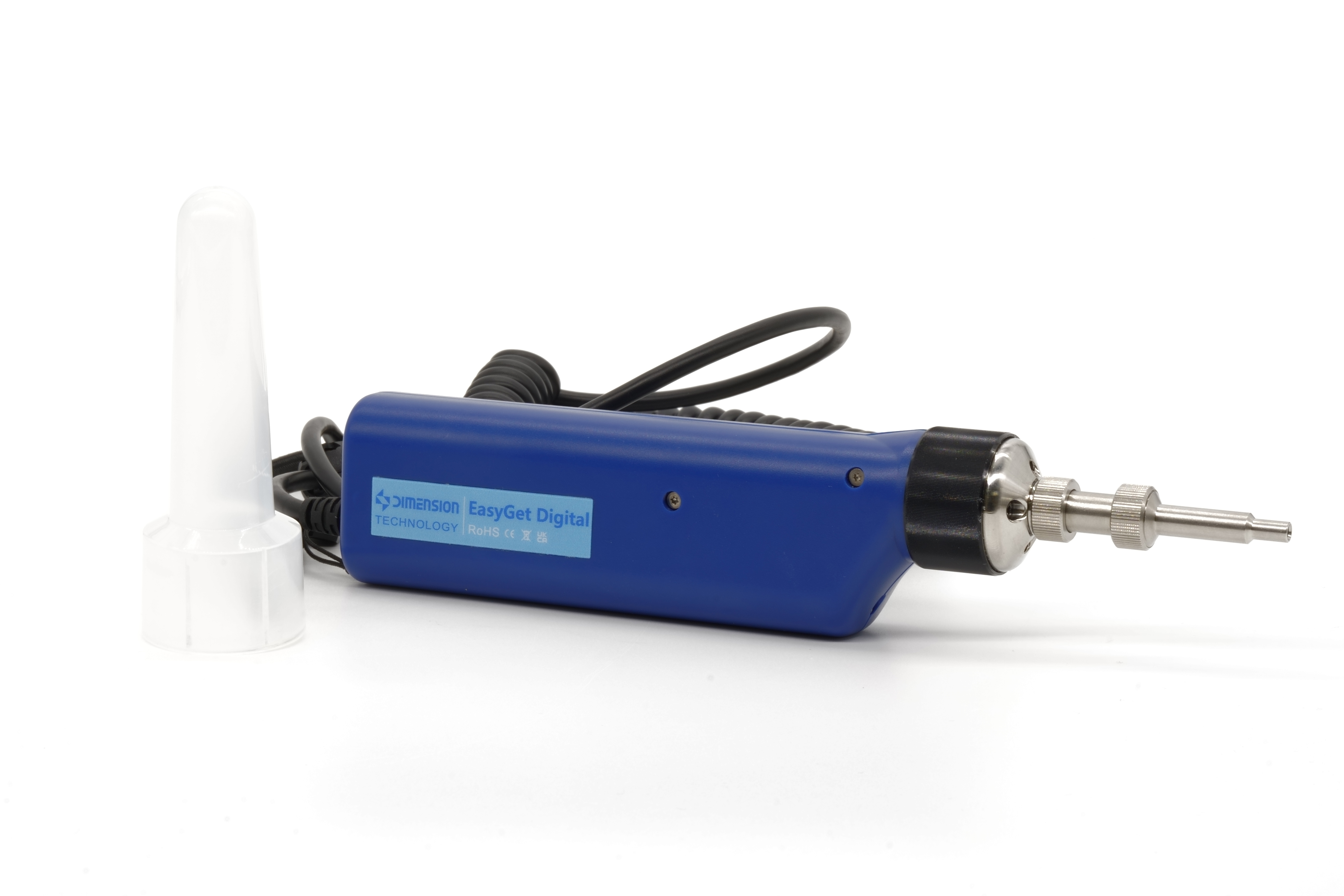

片手で扱える
簡単操作

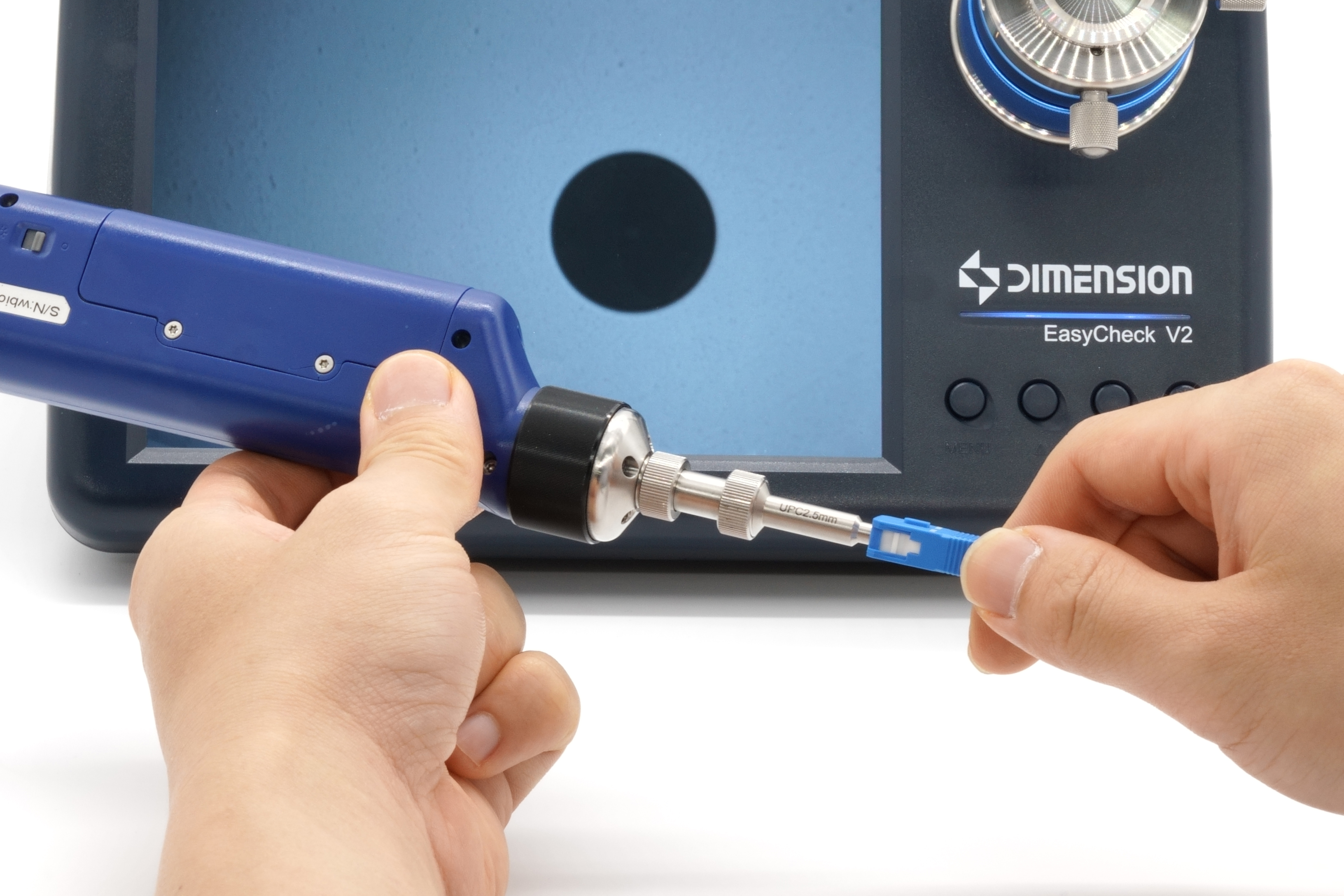

片手で扱えるコンパクトサイズのため、ケーブルが重なって入り組んでいるラック内のコネクタや、移動が難しいケーブルコネクタにも簡単にアクセスできます。本体のボタンまたはソフトウェアやアプリ画面上のボタンをワンクリックすると、端面画像を撮影（キャプチャ）し、自動で保存します。本体の黒いダイヤル部分で焦点合わせができるほか、撮影はワンクリックのみのため片手での操作できるほどの手軽さです。LEDスコープ内蔵で、周囲が暗い状況でも本体のみで作業ができます。
豊富な
アダプタティップ
50種類以上のアダプタティップを取り揃えており、ユーザーのさまざまな検査ニーズに対応できます。MPO/MTPにも対応しており、特殊なコネクター検査用インターフェースのカスタマイズも可能です。新たに、70°エルボーティップがラインナップに加わりました。壁や機器に接触した端末でも簡単に端面観察できます。

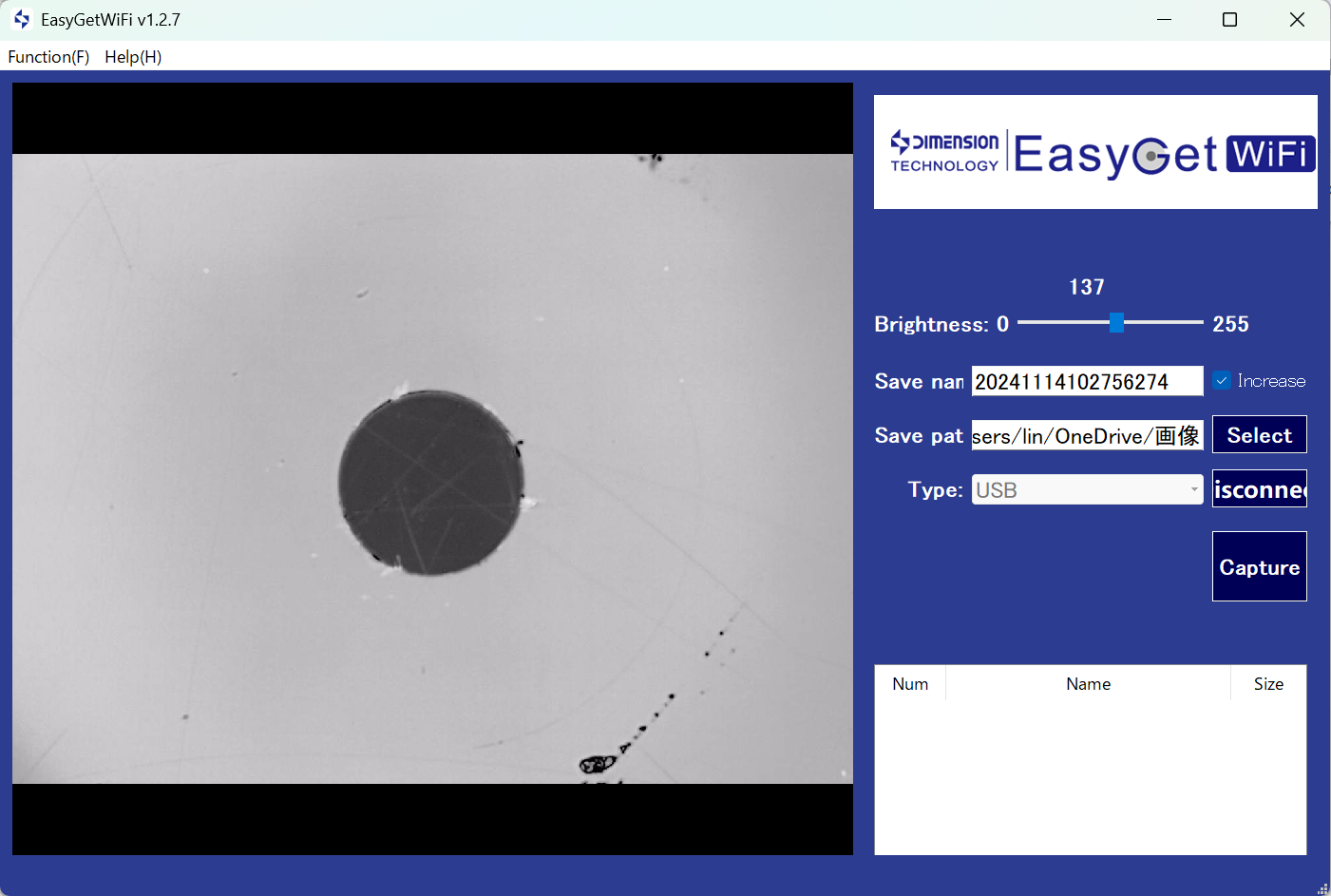

アプリで端面検査
Windows、Android、iOS等、様々なOSに対応するため、お手元の端末をご活用いただけます。アプリをダウンロードすることで、お手元のスマホやタブレットを操作端末としてお使いいただけます。アプリダウンロードは本体に添付のQRコードから、もしくは通常のアプリストア、アプリマーケットから検索してください。無料でダウンロードできます。アプリダウンロードから撮影まですべて簡単なため、特別なトレーニングは不要ですぐにお使いいただけます。
仕様
| 型番 | EGT-D |
|---|---|
| 対象コネクタ | SC, FC, LC, MU, MPO等 |
| 光学倍率 | 10倍 |
| イメージセンサ | 5億画素 |
| 動画形式 | MJPEG |
| 視野(μm) | 512 × 384 |
| 焦点合わせ | 手動（マニュアルフォーカス） |
| 接続方式 | USB |
| 内蔵ライト | 白色LED広域型スコープ |
| 動作温度(℃) | -5～+40 |
| 保管温度(℃) | -20～+55 |
| 相対湿度 | 90％以下（動作・保管ともに） |
| 電源 | USB給電 |
| 消費電力(W) | 2 |
| サイズ(mm) | 211 × 44 × 33 |
| 重量(g) | 256 |
| 標準付属品 | アダプタ収納ボックス、電源ケーブル（USBケーブル）、収納ポーチ、取扱説明書 5種類のアダプタティップ（Φ2.5mm/PCフェルール用、Φ1.25mm/PCフェルール、 SC/PCコネクタ、FC/PCコネクタ、LC/PCコネクタ） |
| メーカー | Dimension Technology |
| 原産国 | 中国 |
ラインナップ
| 型番 | 製品画像 |
|---|---|
| EGT-D |
 |
※アダプタ単体のお取り扱いもございます。
オプション
| 型番 | 名称 | 外観 | 検査対象 | 使用イメージ | 対応機器 |
|---|---|---|---|---|---|
| 130101900015 | EGT2/AGT 2.5-PC-M |  |
2.5mm/PCフェルール (SC, FC, ST等) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900016 | EGT2/AGT 1.25-PC-M |  |
1.25mm/PCフェルール (LC等) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900017 | EGT2/AGT SC-PC-F |  |
SC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900026 | EGT2/AGT FC-PC-F |  |
FC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900018 | EGT2/AGT LC-PC-F |  |
LC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910065 | EGT2/AGT LC-PC-F-E |  |
LC/PCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910063 | EGT2/AGT LC-APC-F-E |  |
LC/APCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910059 | EGT2/AGT SC-PC-F-E |  |
SC/PCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910061 | EGT2/AGT SC-APC-F-E |  |
SC/APCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900053 | EGT2/AGT ST-PC-F |  |
ST/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900055 | EGT2/AGT MU-PC-F |  |
MU/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910008 | EGT2/AGT SC-PC-FL |  |
SC/PCコネクタ (高密度伝送機器向け) ティップ長 41.3mm |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910009 | EGT2/AGT LC-PC-FL |  |
LC/PCコネクタ (高密度伝送機器向け) ティップ長 41.3mm |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900020 | EGT2/AGT 2.5-APC-M |  |
2.5mm/APCフェルール (SC, FC, ST等) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900021 | EGT2/AGT 1.25-APC-M |  |
1.25mm/APCフェルール (LC等) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900022 | EGT2/AGT SC-APC-F |  |
SC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900027 | EGT2/AGT FC-APC-F |  |
FC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910010 | EGT2/AGT LC-APC-FL |  |
LC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900218 | EGT2/AGT E2000-PC-M |  |
E2000/PCコネクタ |  |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900219 | EGT2/AGT E2000-APC-M |  |
E2000/APCコネクタ |  |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900058 | EGT2/AGT E2000-PC-F |  |
E2000/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910013 | EGT2/AGT E2000-APC-FL |  |
E2000/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910030 | EGT2/AGT SC-PC-SLF |  |
SC/PCコネクタ (高密度伝送機器向け) ティップ長 81.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910021 | EGT2/AGT LC-PC-SLF |  |
LC/PCコネクタ (高密度伝送機器向け) ティップ長 66.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910028 | EGT2/AGT MU-PC-SLF |  |
MU/PCコネクタ (高密度伝送機器向け) ティップ長 81.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910022 | EGT2/AGT CS-PC-SLF |  |
CS/PCコネクタ (機器向け) |  |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910007 (共通) |
MTP-PC-F |  |
MPO/PC, MTP/PCコネクタ (機器向け) |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910007 (共通) |
MTP-APC-F |  |
MPO/APC, MTP/APCコネクタ (機器向け) |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
