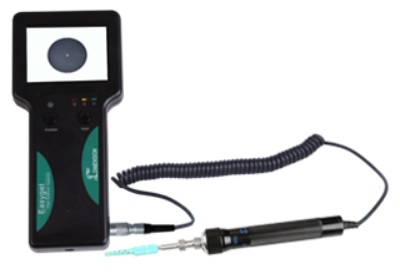

可搬型・光コネクタ端面観察装置 イージーゲット2
イージーゲット2
いつでもどこでも端面チェック！
コンパクトなスコープと選べるモニタ（ポータブル／デスクトップ）
コンパクトなスコープと選べるモニタ（ポータブル／デスクトップ）
- 簡単操作なフォーカス調整ダイヤル付
- 光学倍率200倍と400倍をラインナップ
- 1.5μmの高分解能を実現（倍率400倍の場合）
- MPOにも対応する豊富なアダプタティップラインナップ
機能・特長
高品画像と
耐久性を両立
防塵・防湿設計でより長い製品寿命を実現しました。もちろん、画像品質は怠りません。高品質な画像を撮影する機能性と過酷な環境にも耐えうるタフなボディを兼ね備えています。
環境を問わず、安定的な画像を提供します。

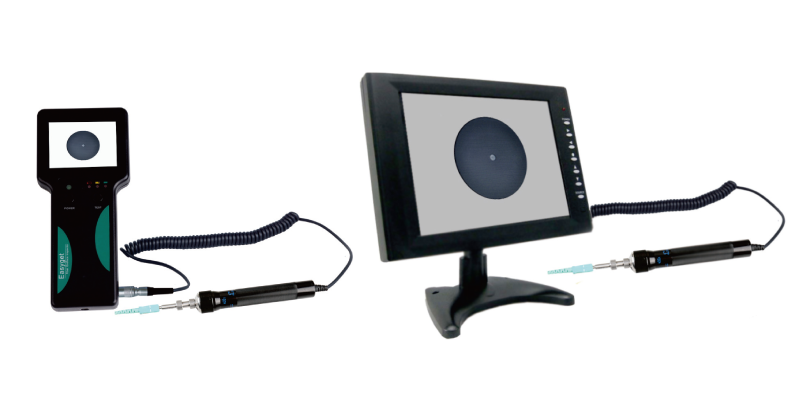

※下写真のように、ポータブルな3.5インチモニタの他に、10インチデスクトップモニタもございます。
スコープ単体、モニタ単体でのご提供も可能です。
環境を問わず、安定的な画像を提供します。
※下写真のように、ポータブルな3.5インチモニタの他に、10インチデスクトップモニタもございます。
スコープ単体、モニタ単体でのご提供も可能です。
画面切り替え
据置型・光コネクタ端面観察装置 イージーチェックに接続して使用することもできます。この場合、２つのコネクタ挿入口を画面を切り替えて観察することができます。

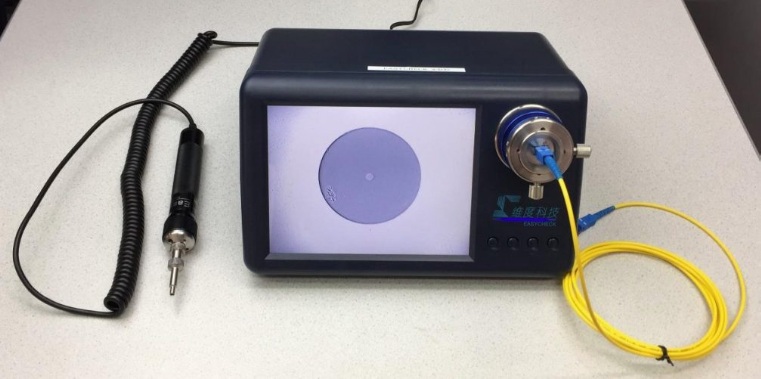

右写真の画面に映っているのはイージーチェックの端面観察画像です。 左にイージーゲット2のスコープがあります。
右写真の画面に映っているのはイージーチェックの端面観察画像です。 左にイージーゲット2のスコープがあります。ほぼ全ての
コネクタに対応

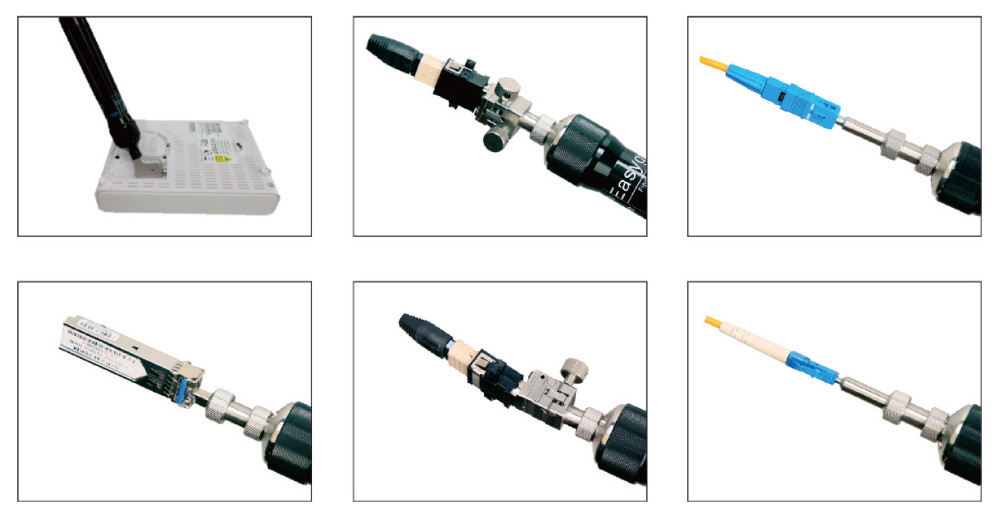

MTコネクタを含む、ほぼすべてのコネクタの検査が可能です。様々なフェルール、コネクタ、トランシーバ等の端面に対応するアダプタをラインナップしています。
新たに、70°エルボーティップがラインナップに加わりました。壁や機器に接触した端末でも簡単に端面観察できます。
40種類以上の
ティップアダプタ

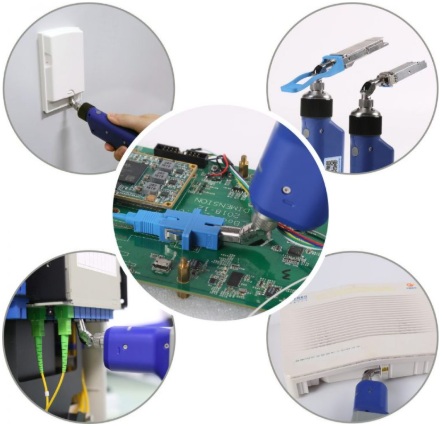

ティップは互換性があり、他の可搬型端面観察・検査機でも使用することができます（イージーゲットWiFi、オートゲット、オートゲットWiFi（一部は対象外））。単心から多心MPOまで、端面検査はお任せください。
計40種類以上の豊富なティップラインナップは、下記ティップラインナップ一覧 をご覧ください。
イージーゲット2はもっとも多くのフェルール、コネクタを観察できます。
計40種類以上の豊富なティップラインナップは、下記ティップラインナップ一覧 をご覧ください。
イージーゲット2はもっとも多くのフェルール、コネクタを観察できます。
仕様
| 型番 | EGT2 | ||
|---|---|---|---|
| 倍率(倍) | 200 、 400 | ||
| 画像出力方式 | PAL | ||
| モニタ（インチ） | 3.5 | 9.7 | 10.4 |
| モニタ種類 | TFT | IPS | LCD |
| モニタサイズ（mm） | 205 × 94 × 25 | 239 × 192 × 35 | 261 × 207 × 45 |
| 分解能（μm） | 200倍：2.5 、 400倍：1.5 | ||
| モニタ電源 | DC12V 1A | ||
| コネクタタイプ | USBコネクタ・アビエーションコネクタ※ | ||
| 電源供給方式 | 12V充電式バッテリまたはDC電源 | ||
| 消費電力（W） | 3 | ||
| 動作温度（℃） | -5～+40 | ||
| 保管温度（℃） | -20～+55 | ||
| 標準付属品 | アダプタティップ5種類(EGT2/AGT 2.5-PC-M、EGT2/AGT 1.25-PC-M、EGT2/AGT SC-PC-F、 EGT2/AGT FC-PC-F、EGT2/AGT LC-PC-F）、USB/BNCケーブルまたはアビエーション/BNCケーブル、 ティップ収納ケース、AC-DC電源ケーブル、ツール収納ケース、取扱説明書（日本語） |
||
| スコープ本体サイズ（mm） | 23 × 160 | ||
| メーカー | Dimension Technology | ||
| 原産国 | 中国 | ||
ラインナップ
| 型番 | モニタ（インチ） | 125μmファイバの表示サイズ（φmm） | 観察可能範囲（μm） |
|---|---|---|---|
| EGT2-200-U-3.5 | 3.5 | 20 | 312.5～425 |
| EGT2-200-H-3.5※ | 3.5 | 20 | 312.5～425 |
| EGT2-200-U-10.4 | 10.4 | 44 | 340.9～454.5 |
| EGT2-200-H-10.4※ | 10.4 | 44 | 340.9～454.5 |
| EGT2-400-U-3.5 | 3.5 | 26 | 240～327 |
| EGT2-400-H-3.5※ | 3.5 | 26 | 240～327 |
| EGT2-400-U-10.4 | 10.4 | 58 | 258.6～344.8 |
| EGT2-400-H-10.4※ | 10.4 | 58 | 258.6～344.8 |
・型番の数字3桁は【倍率200倍】と【倍率400倍】を表しています。
※H：アビエーションコネクタは、ねじ込み式のためUSBコネクタよりも外れにくい仕様です。ただし、他のモニタに互換性がありません。ポータブルモニタ以外でのご使用をお考えの方は、USBコネクタをお勧めします。
・オプションアダプタティップをご希望の場合は型番を添えてください。
・スコープ単体、各種モニタ単体、各種アダプタティップ単体の取り扱いもございます。
オプション
| 型番 | 名称 | 外観 | 検査対象 | 使用イメージ | 対応機器 |
|---|---|---|---|---|---|
| 130101900015 | EGT2/AGT 2.5-PC-M |  |
2.5mm/PCフェルール (SC, FC, ST等) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900016 | EGT2/AGT 1.25-PC-M |  |
1.25mm/PCフェルール (LC等) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900017 | EGT2/AGT SC-PC-F |  |
SC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900026 | EGT2/AGT FC-PC-F |  |
FC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900018 | EGT2/AGT LC-PC-F |  |
LC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910065 | EGT2/AGT LC-PC-F-E |  |
LC/PCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910063 | EGT2/AGT LC-APC-F-E |  |
LC/APCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910059 | EGT2/AGT SC-PC-F-E |  |
SC/PCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910061 | EGT2/AGT SC-APC-F-E |  |
SC/APCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900053 | EGT2/AGT ST-PC-F |  |
ST/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900055 | EGT2/AGT MU-PC-F |  |
MU/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910008 | EGT2/AGT SC-PC-FL |  |
SC/PCコネクタ (高密度伝送機器向け) ティップ長 41.3mm |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910009 | EGT2/AGT LC-PC-FL |  |
LC/PCコネクタ (高密度伝送機器向け) ティップ長 41.3mm |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900020 | EGT2/AGT 2.5-APC-M |  |
2.5mm/APCフェルール (SC, FC, ST等) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900021 | EGT2/AGT 1.25-APC-M |  |
1.25mm/APCフェルール (LC等) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900022 | EGT2/AGT SC-APC-F |  |
SC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900027 | EGT2/AGT FC-APC-F |  |
FC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910010 | EGT2/AGT LC-APC-FL |  |
LC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900218 | EGT2/AGT E2000-PC-M |  |
E2000/PCコネクタ |  |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900219 | EGT2/AGT E2000-APC-M |  |
E2000/APCコネクタ |  |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900058 | EGT2/AGT E2000-PC-F |  |
E2000/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910013 | EGT2/AGT E2000-APC-FL |  |
E2000/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910030 | EGT2/AGT SC-PC-SLF |  |
SC/PCコネクタ (高密度伝送機器向け) ティップ長 81.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910021 | EGT2/AGT LC-PC-SLF |  |
LC/PCコネクタ (高密度伝送機器向け) ティップ長 66.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910028 | EGT2/AGT MU-PC-SLF |  |
MU/PCコネクタ (高密度伝送機器向け) ティップ長 81.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910022 | EGT2/AGT CS-PC-SLF |  |
CS/PCコネクタ (機器向け) |  |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910007 (共通) |
MTP-PC-F |  |
MPO/PC, MTP/PCコネクタ (機器向け) |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910007 (共通) |
MTP-APC-F |  |
MPO/APC, MTP/APCコネクタ (機器向け) |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
