据置型・光コネクタ端面観察装置
可変倍率イージーチェック

可変倍率イージーチェック

端面のキズ汚れ検査が簡単にできます。
汎用性の高い、2種類の倍率を切り替えられるモデルです。

  • 1台で2種類の倍率を搭載（200倍と80倍、400倍と200倍）
  • タッチスイッチやフットペダルで簡単に倍率切り替え
  • 使いやすさに特化した形状
  • 豊富なアダプタで様々なコネクタに対応
  • 画像保存機能とフットペダルに対応（EC400/200KD, EC400/200KC)


機能・特長

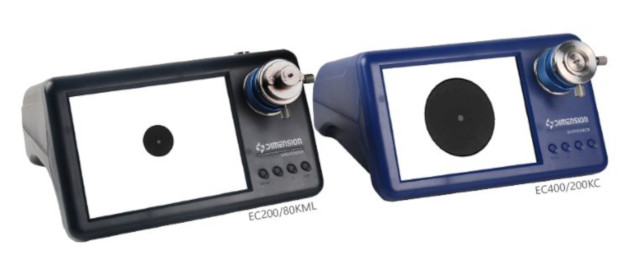

１台で2種類の倍率を搭載

本体上部のタッチスイッチに触れる（EC200/80KML）、または前面のボタンを押す（EC400/200KD, EC400/200KC）と倍率が切り替わり、2種類の倍率でコネクタの観察ができます。
高倍率で端面の小さなキズ、汚れを確認でき、低倍率でより広い範囲を観察できます。

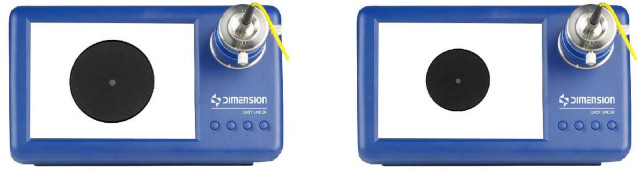

EC400/200KC：左が400倍、右が200倍です。

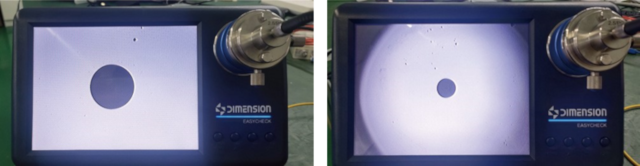

EC200/80KML：左が200倍、右が80倍です。

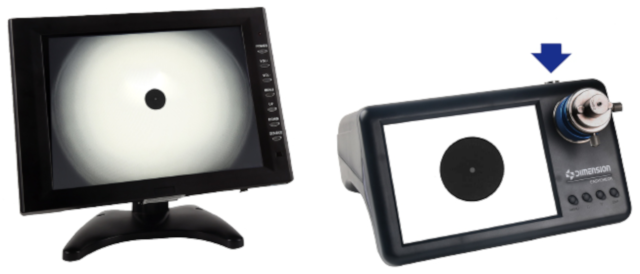

また、モニタ（オプション）を接続することで2種類の倍率の端面画像を同時に観察することもできます。

EC200/80KML：外付けモニタで200倍と80倍の同時観察ができます。

使いやすく、安全な形状

コネクタを差すと端面の画像がすぐに表示されるため、誰でも特別なトレーニングなしにキズ汚れ検査を行うことができます。コネクタ接続部の下にある円形の大きなダイヤルを回すと焦点合わせができます。多数の検査でも時間を要さないため、作業時間の軽減が期待できます。

丸みを帯びた形状で装置自体がコンパクトなため、作業スペースを妨げません。使いやすさを追求し、ケーブルがモニタ前を横切るようなわずらわしさもありません。
防塵機構も考慮されており、コネクタ接続部にちりやほこりが入りにくい構造になっています。

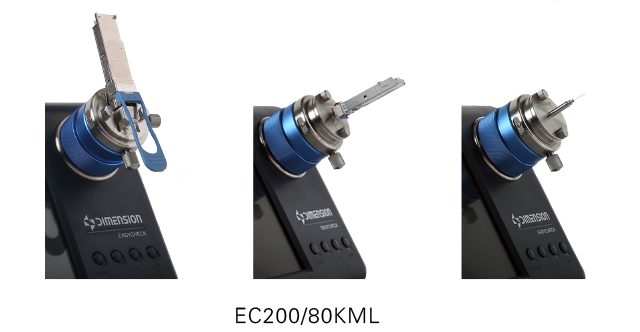

豊富なアダプタで様々なコネクタを検査できる

アダプタは32種類をラインナップ。様々なコネクタ、フェルールの検査が可能です。機器側コネクタ、MPO 多心コネクタ、TOSA/ROSA 等、様々なコネクタ検査のご要望にお応えします。アダプタは、単一倍率の イージーチェック V2、イージーチェック 、キズ判定機能付きのオートチェック と互換性があります。
アダプタは内側にセラミックスリーブを埋め込んでいます。検査対象のフェルールを傷めにくい構造です。

イージーチェック：アダプター

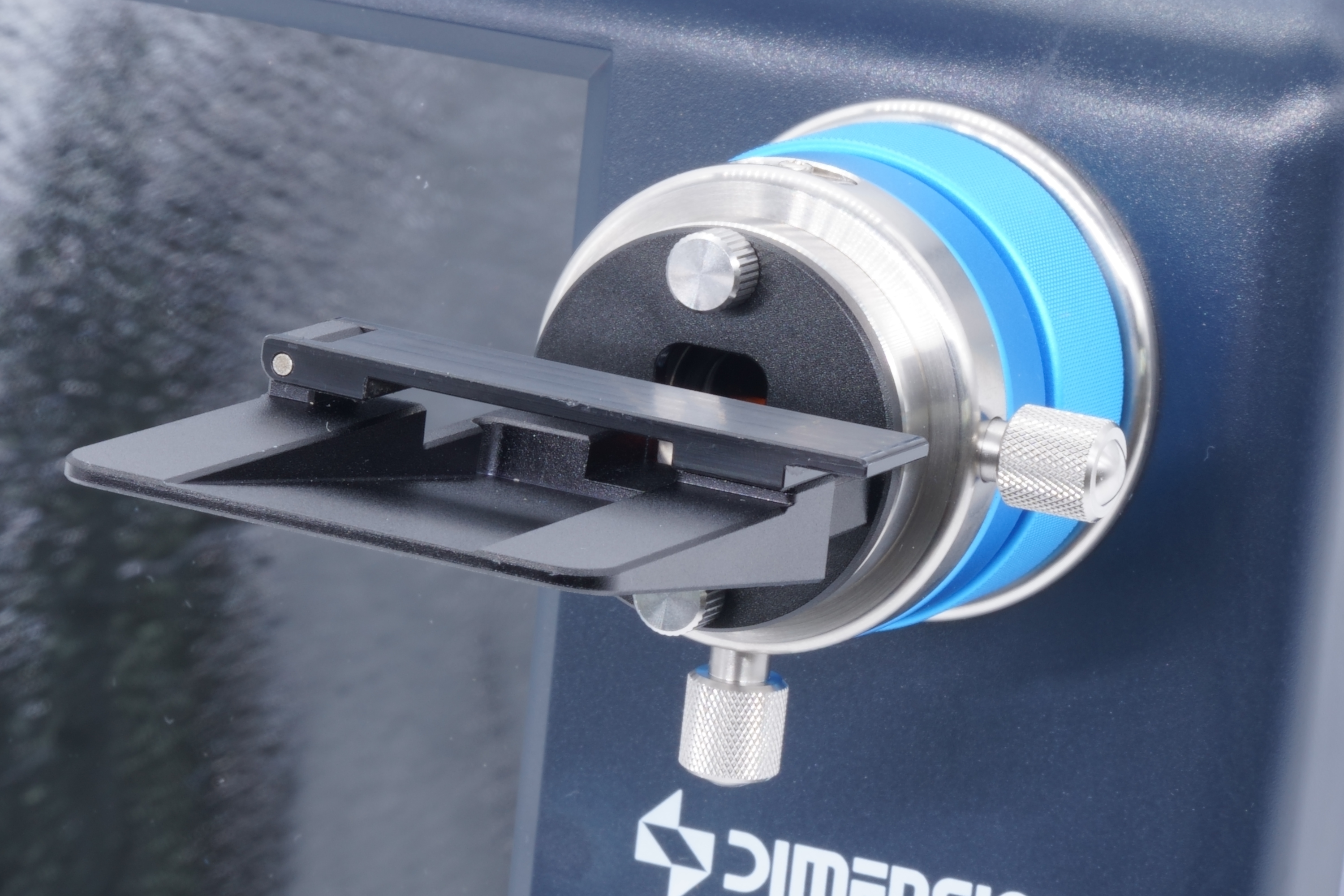

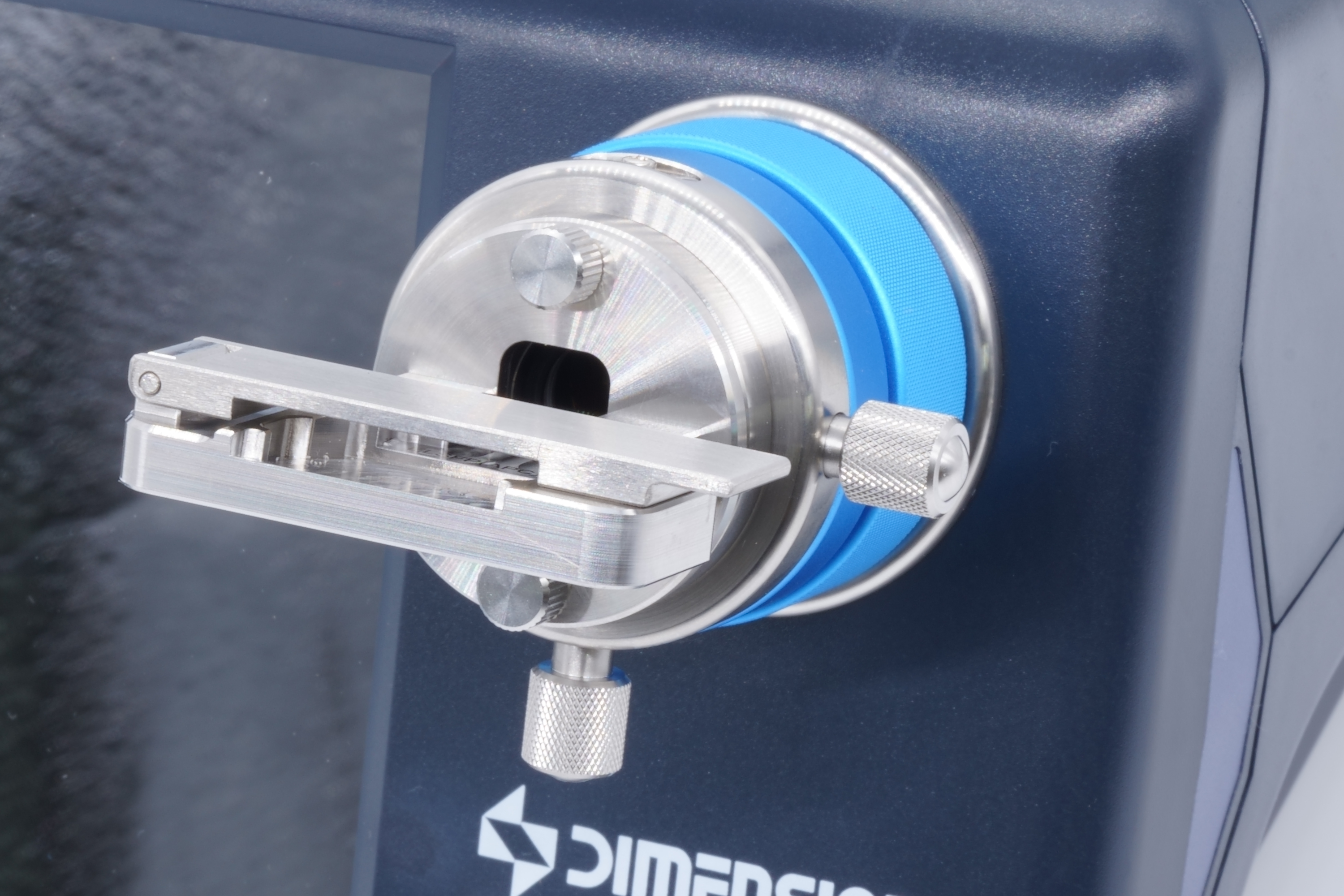

XY調整つまみ付きのため、上下左右につまみを動かすことで、単心の中心合わせのほか、多心の検査をすることができます。


画像保存、フットペダル対応

EC400/200KD, EC400/200KCは、SDカードに端面のキャプチャ画像を保存できます。レポートの作成等、画像を後で利用したいときや、検査品質の管理も容易です。
その他、USBポート×3、イーサネットによる無線接続も可能です。

仕様

型番 EC400/200KD EC200/40KC EC400/200KC EC200/80KML
検査対象 多心MPO/MT フェルール、コネクタ フェルール、コネクタ SFPトランシーバ
倍率 400倍と200倍 200倍と40倍 400倍と200倍 200倍と80倍
XY調整つまみ あり(多心MPO観察可)
焦点合わせ 手動(マニュアルフォーカス)
画像出力 デジタル AV出力 デジタル AV出力
モニタ 8インチ TFT 800×600
外部接続 SDカード×1、USB×3、イーサネット×1 なし SDカード×1、USB×3、イーサネット×1 なし
標準付属品 アダプタ（型番によって付属品が異なります）、電源ケーブル、SDカード（EC400/200KD, EC400/200KCのみ）
消費電力量(W) 3
電源(V) DC 12
動作温度(℃) -10～+40
保管温度(℃) -20～+55
サイズ(mm) 270×245×155
重量(kg) 1.6
メーカー Dimension Technology
原産国 中国

ラインナップ

型番 XY調整 倍率 ピン付きMPO対応 標準付属アダプタ
EC400/200KD 〇 400倍と200倍 〇 ECK MPO-PC-C　/　ECK MPO-APC-C
EC200/40KC 〇 200倍と40倍 〇 ECK 2.5　/　ECK 1.25
EC400/200KC 〇 400倍と200倍   ECK 2.5　/　ECK 1.25
EC200/80KML 〇 200倍と80倍 〇 ECK-C001　/　ECK SC-PC-M　/　ECK LC-PC-M

オプション

XY調整つまみ付き機器対応（型番に【Ｋ】が付く）
型番 名称 外観 観察対象物 使用イメージ 対応機器
201010004 ECK 2.5 SC/PC, FC/PC, ST/PC,
E2000/PC		 EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
AC400KC
201010003 ECK 1.25 LC/PC, MU/PC EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
AC400KC
 130101000053 ECK SC SC/PCレセプタクル,
SC Tosa, SC Rosa		 EC200KC,
EC080KC,
EC200KZ
 130101000052 ECK LC LC/PCレセプタクル,
LC Tosa, LC Rosa		 EC200KC,
EC080KC,
EC200KZ
 130101000065 ECK SMA SMA/PCコネクタ
(直径 3.18mm)		 EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010014 ECK 1.25-D LC/PCデュプレックス,
MU/PCデュプレックス		 EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010030  ECK SC-PC-C
 SC/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010031 ECK LC-PC-C LC/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010013 ECK LC-APC-C LC/APCコネクタ EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010032 ECK FC-PC-C FC/PCコネクタ EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010023 ECK 2.5-APC SC/APC, FC/APC,
ST/APC, E2000/APC		 EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010012 ECK SC-APC-C SC/APCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010016 ECK FC-APC-C FC/APCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010017 ECK E2000-PC-C E2000/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010015  ECK E2000-APC-C E2000/APCコネクタ EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 130101000057 ECK MT-PC-F MT/PCフェルール EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 130101000058 ECK MT-APC-F MT/APCフェルール EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010005  ECK MPO-PC-C MPO/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010006 ECK MPO-APC-C MPO/APCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
130101000063  ECK MTRJ-PC-F MTRJ/PCフェルール EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 130101000064 ECK MTRJ-PC-C MTRJ/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010025 ECK 2.5-M SC/PC, FC/PC, ST/PC,
E2000/PC		 EC200KM,
EC080KM,
EC200KML,
EC80/200KML,
AC400KC
 201010024 ECK 1.25-M LC/PC, MU/PC EC200KM,
EC080KM,
EC200KML,
EC80/200KML,
AC400KC
 130101000056 ECK SC-PC-M SC/PCトランシーバ,
SC/PCモジュール,
SC Tosa, SC Rosa		 EC200KM,
EC080KM,
EC200KML,
EC80/200KML,
AC400KC
201010005  ECK MPO-PC-MC MPO/PCコネクタ EC200KM,
EC200KML,
EC80/200KML
 201010006 ECK MPO-APC-MC MPO/APCコネクタ EC200KM,
EC200KML,
EC80/200KML
130101000092  ECK SC-APC-M SC/APCトランシーバ,
SC/APCモジュール		 EC200KM,
EC200KML,
EC80/200KML
 130101000054 ECK LC-PC-M LC/PCトランシーバ,
LC/PCモジュール,
LC Tosa, LC Rosa		 EC200KM,
EC200KML,
EC80/200KML
 130101000066 ECK MT-PC-M MPO/PCトランシーバ,
MPO/PCモジュール		 EC200KM,
EC200KML,
EC80/200KML
 130101000091 ECK MT-APC-M MPO/APCトランシーバ,
MPO/APCモジュール		 EC200KM,
EC200KML,
EC80/200KML
201010018 ECK MT-PC-MW MPO/PCトランシーバ,
MPO/PCモジュール		 EC200KM,
EC200KML,
EC80/200KML
201010034 ECK MT-APC-MW MPO/APCトランシーバ,
MPO/APCモジュール		 EC200KM,
EC200KML,
EC80/200KML

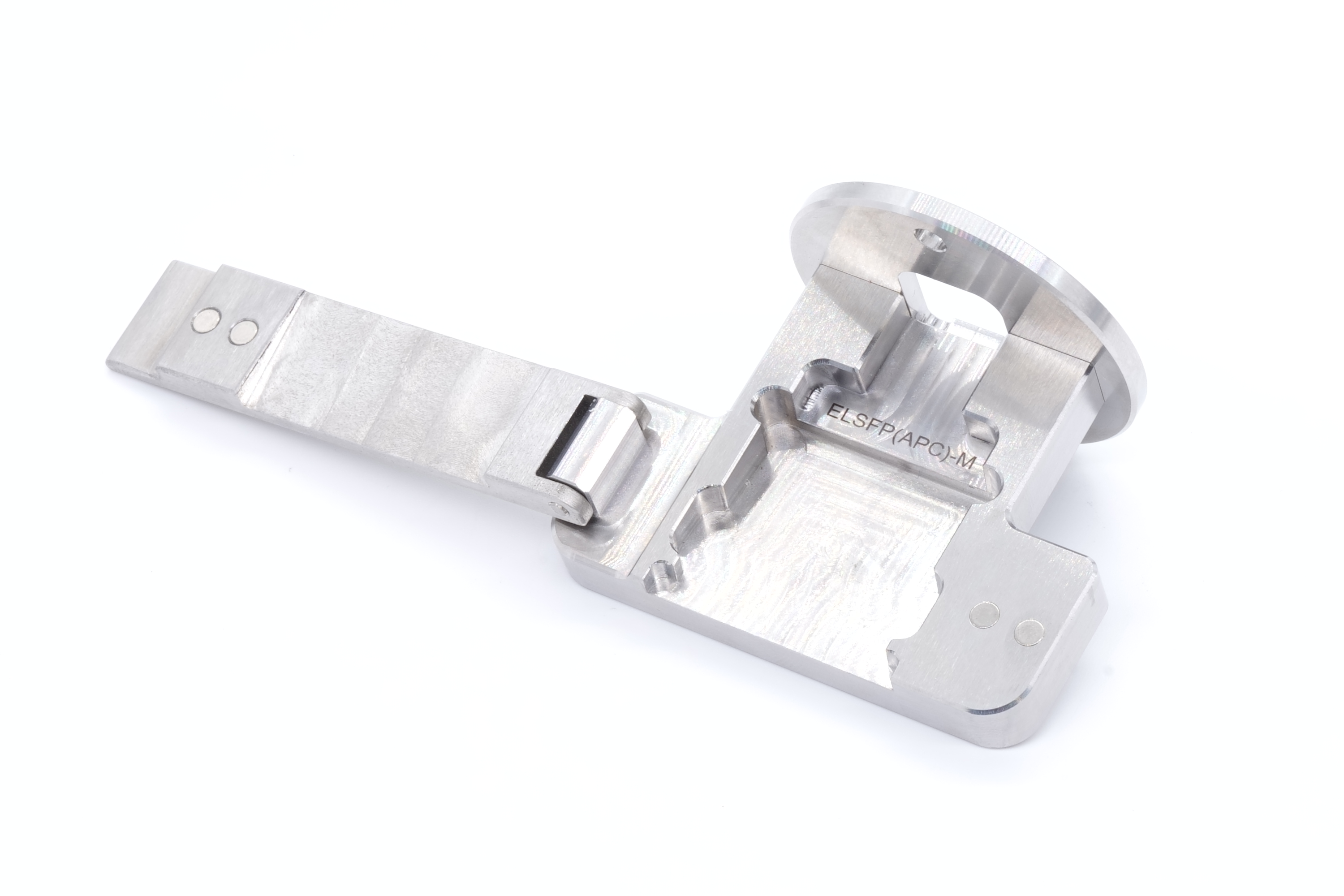

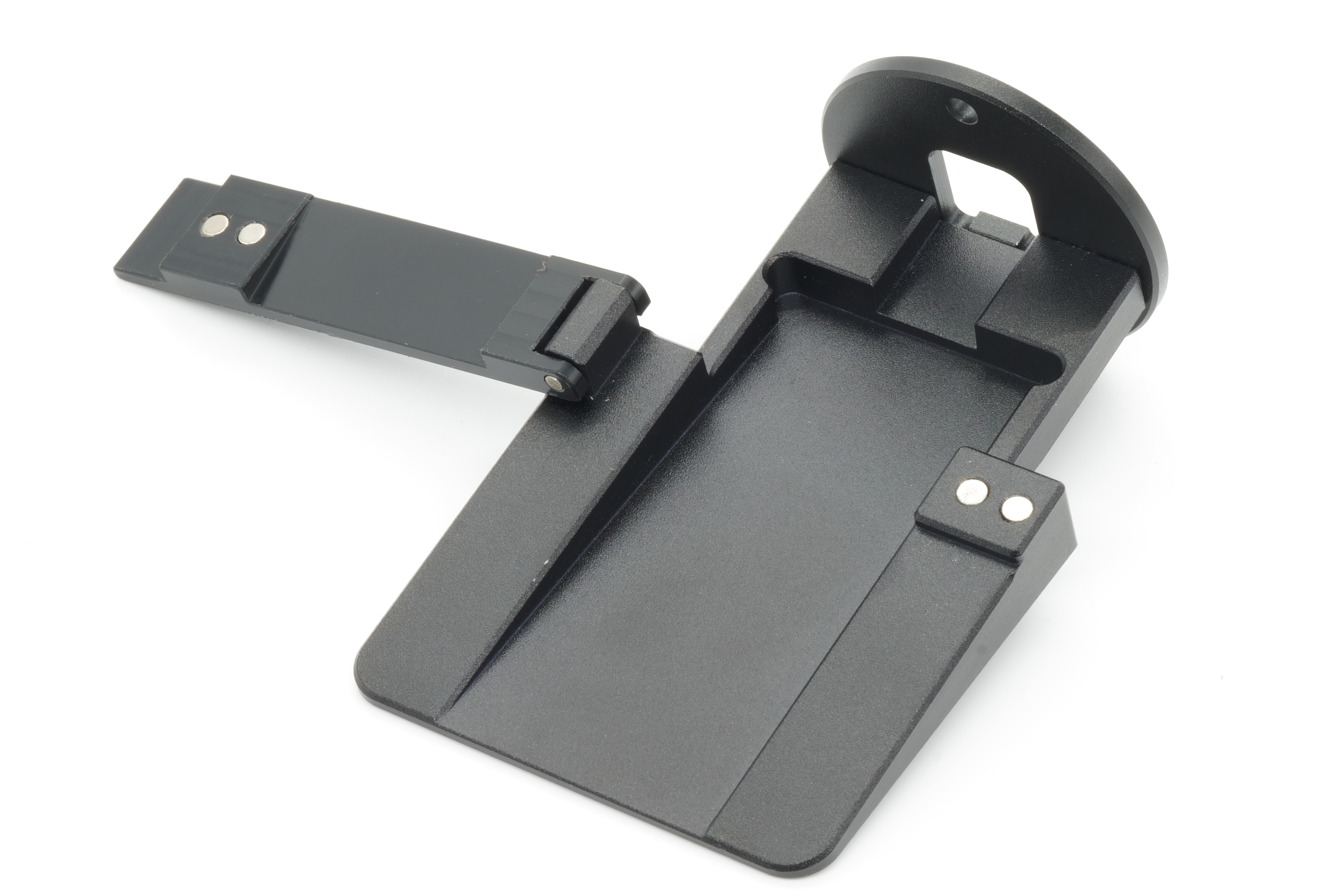

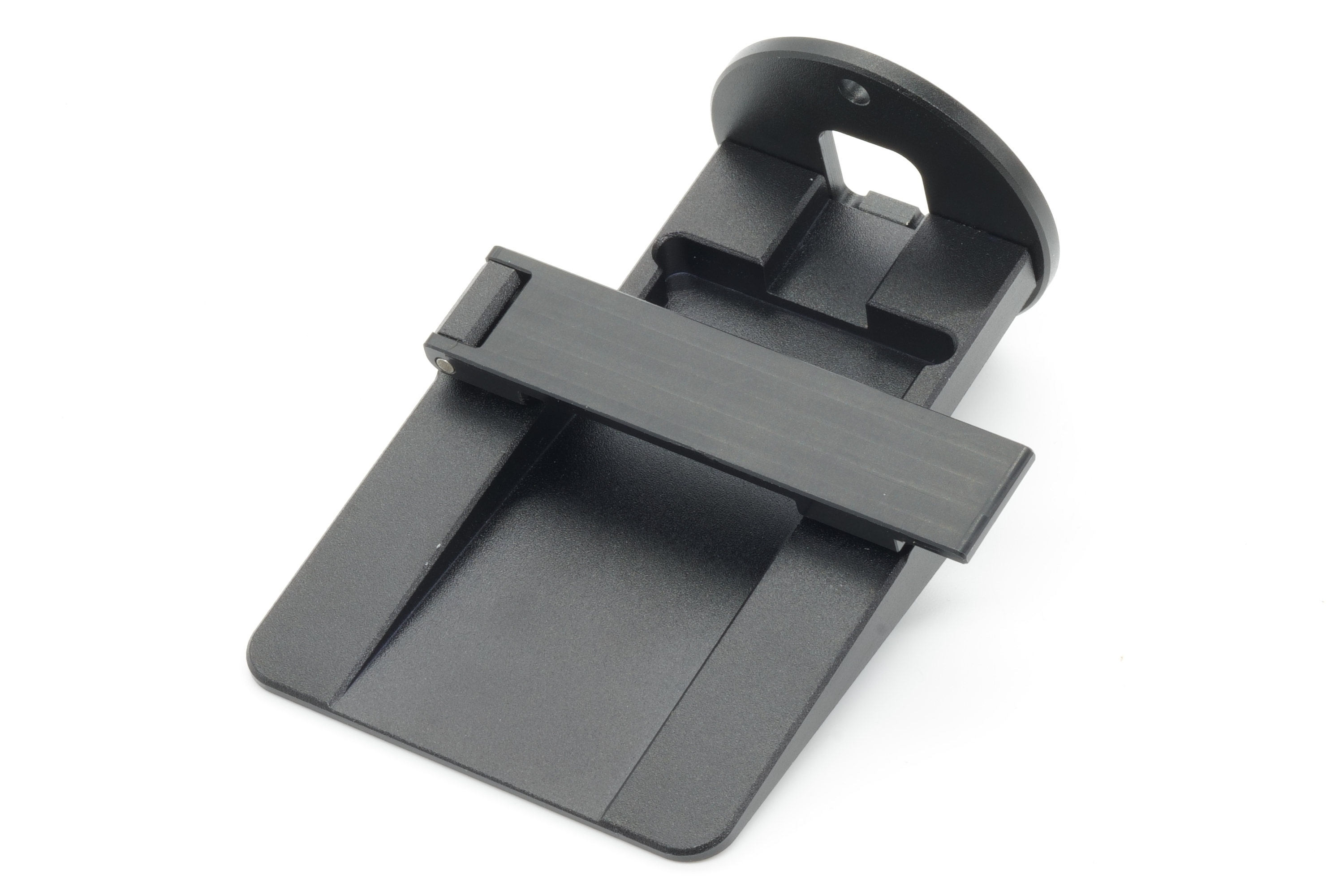

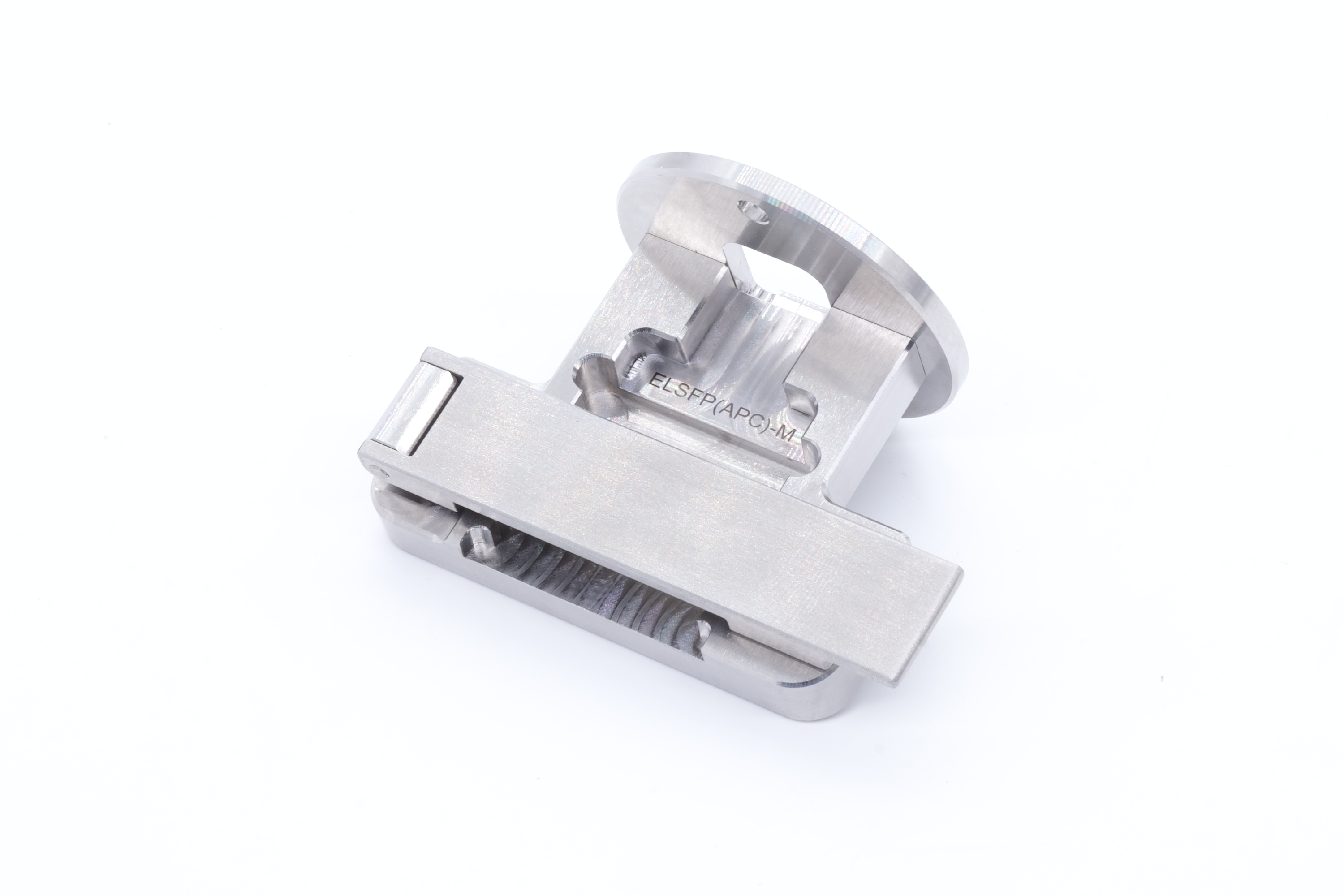

201010077 ECK-N033 LC/PCトランシーバ EC200KML
201010076
ECK-C001		 KMLの機器にKM用の
アダプタを装着する		 EC200KML

ECK-C002		 KMLの機器にKC用の
アダプタを装着する		 EC200KML

ECK-C003		 KMの機器にKC用の
アダプタを装着する		 EC200KM

型番 外観 説明 使用イメージ
130101000504   Thin MT PCソケットコネクタ
130101000497   MINI MT PCコネクタ ショート1.5
    MMC APCコネクタ
130101000332   ミニMTフェルールアダプタ PC
130101000499   MINI MT APCコネクタ コンパクト1.5
130101000322
