可搬型・光コネクタ端面検査機
オートゲットwifi
オートゲットwifi
- 別の端末(スマホ等）が不要なモニター型なので片手で扱える
- ノズル屈曲式、ライトスコープで狭いスペースでも簡単
- MPO等多心に対応

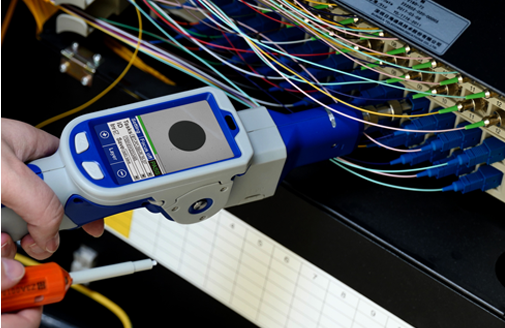

- データセンター保守に最適なポータブルタイプ
- 画像データの保存、転送が可
- 豊富なアダプタティップで多様なコネクタに対応
ttps://www.miki-fiberoptics.co.jp/wp/wp-content/uploads/2018/11/elbowtip_rotate-640x258.jpg
機能・特長
使い易い
ハンドル部のボタンひとつで検査できる自動測定モードを搭載。
オートセンター、オートフォーカス機能で、撮影・解析・記録まで、ワンボタンで完結します。
モニタ一体型のため、他の端末やモニタが不要です。
オートセンター、オートフォーカス機能で、撮影・解析・記録まで、ワンボタンで完結します。
モニタ一体型のため、他の端末やモニタが不要です。

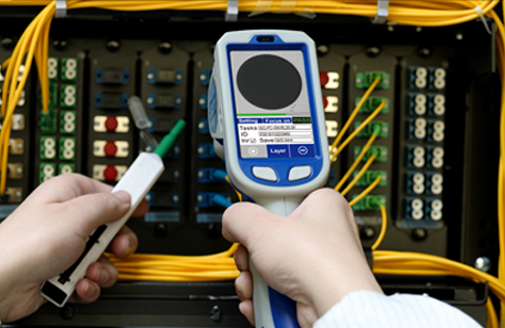

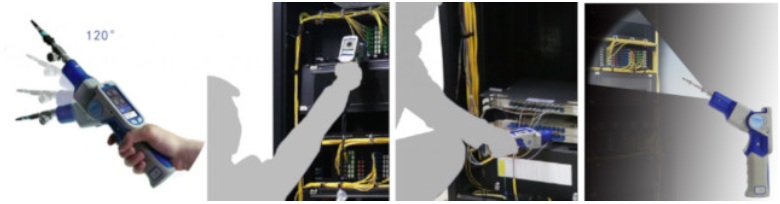

狭いスペースも簡単

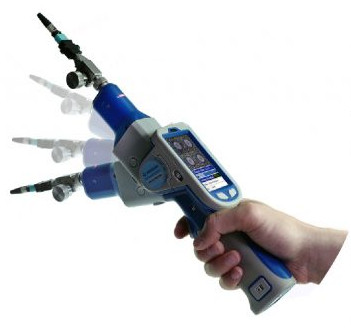

120度の屈曲式でスペースを問いません。 ストレートでも屈曲でも使用でき、検査部を照らすライトスコープ付きのため、暗所や込み入ったラックでも簡単に端面検査ができます。 高所、低所、狭いスペースで検査したいときに最適です。

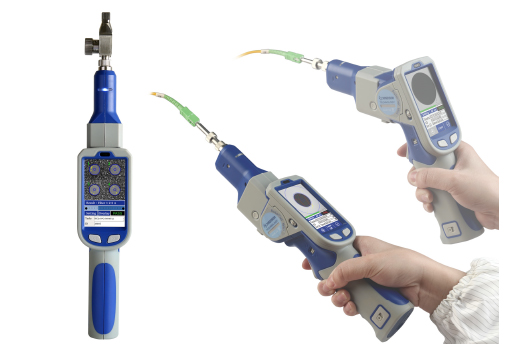

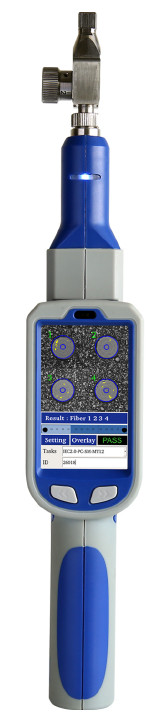

多心の端面検査
MPO等多心対応のアダプタ・ティップによって、多心の端面検査が可能になりました。

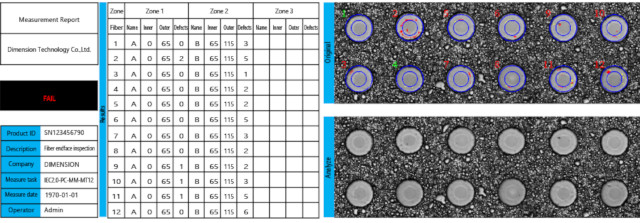

ワンクリックで自動測定完了。判定結果を再表示し、その場で確かめることができます。
ワンクリックで自動測定完了。判定結果を再表示し、その場で確かめることができます。

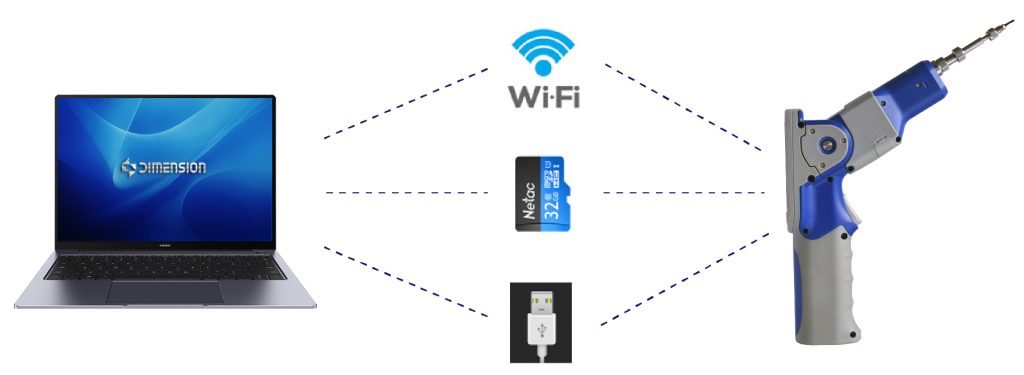

画像の保守や転送
撮影した端面画像と測定結果はPDFやExcelでマイクロSDに保存できる他、WiFiやUSBケーブルでデータ転送もできます。
iOs, Android, Windows各種端末に対応しています。
iOs, Android, Windows各種端末に対応しています。

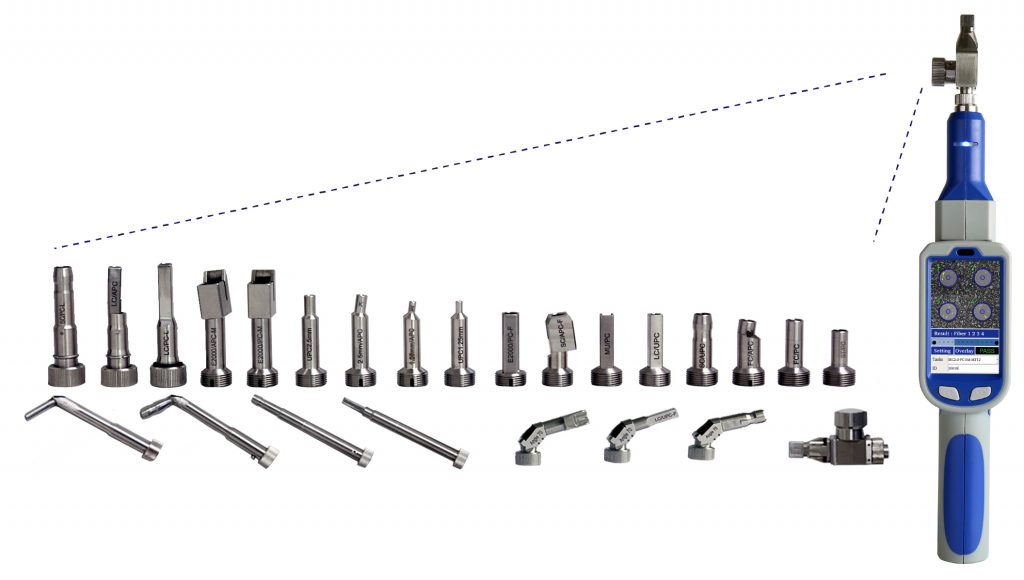

アダプタティップ
豊富なアダプタティップで多様なコネクタに対応しています。
※標準付品として、5種類のアダプタティップ（Φ2.5mm/PCフェルール、Φ1.25mm/PCフェルール、SC/PCコネクタ、FC/PCコネクタ、LC/PCコネクタ）が付いています。
※標準付品として、5種類のアダプタティップ（Φ2.5mm/PCフェルール、Φ1.25mm/PCフェルール、SC/PCコネクタ、FC/PCコネクタ、LC/PCコネクタ）が付いています。
70°エルボー
ティップ
新たに加わった70°エルボーティップは、壁や機器に接触した端末でも簡単に端面観察できます。
ティップは互換性があり、他の可搬型端面観察・検査機でも使用することができます（オートゲット、イージーゲット2、イージーゲットWiFi）。（ただし、オートゲットWiFiは、一部は対象外です。）単心から多心MPOまで、端面検査はお任せください。 計40種類以上の豊富なラインナップは、アダプタティップラインナップ一覧▼ をご覧ください。
ティップは互換性があり、他の可搬型端面観察・検査機でも使用することができます（オートゲット、イージーゲット2、イージーゲットWiFi）。（ただし、オートゲットWiFiは、一部は対象外です。）単心から多心MPOまで、端面検査はお任せください。 計40種類以上の豊富なラインナップは、アダプタティップラインナップ一覧▼ をご覧ください。

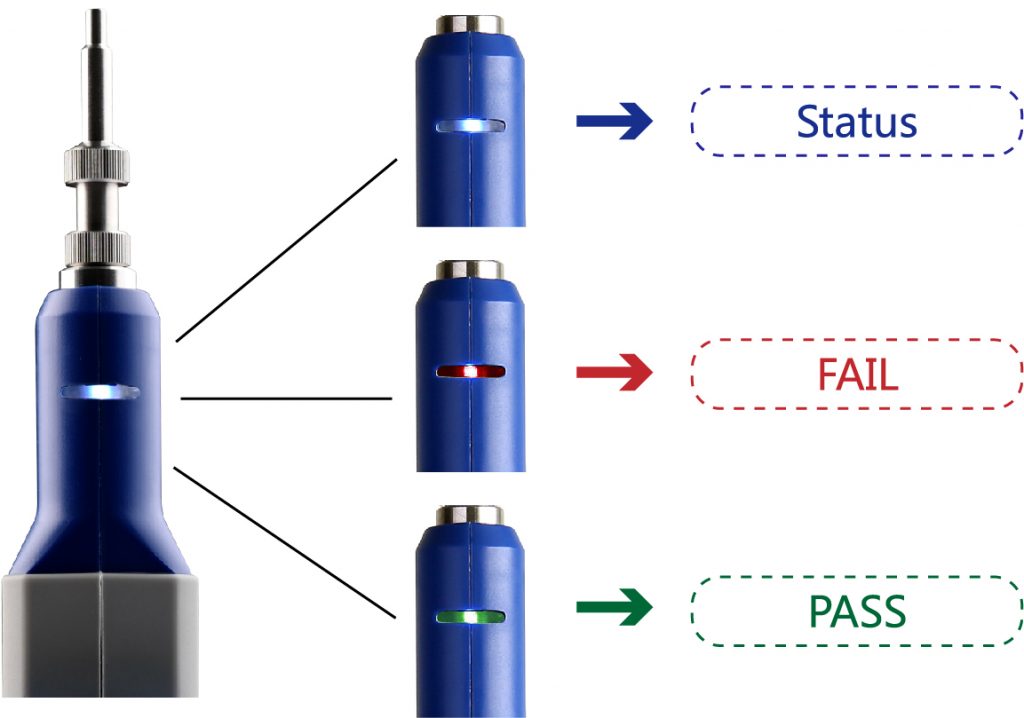

合否判定表示
合否判定をインジケータに色別表示します。モニタを見る必要なく、合否判定がわかります。
（青：待機中、赤：不合格、緑：合格）
（青：待機中、赤：不合格、緑：合格）連続稼働が可能

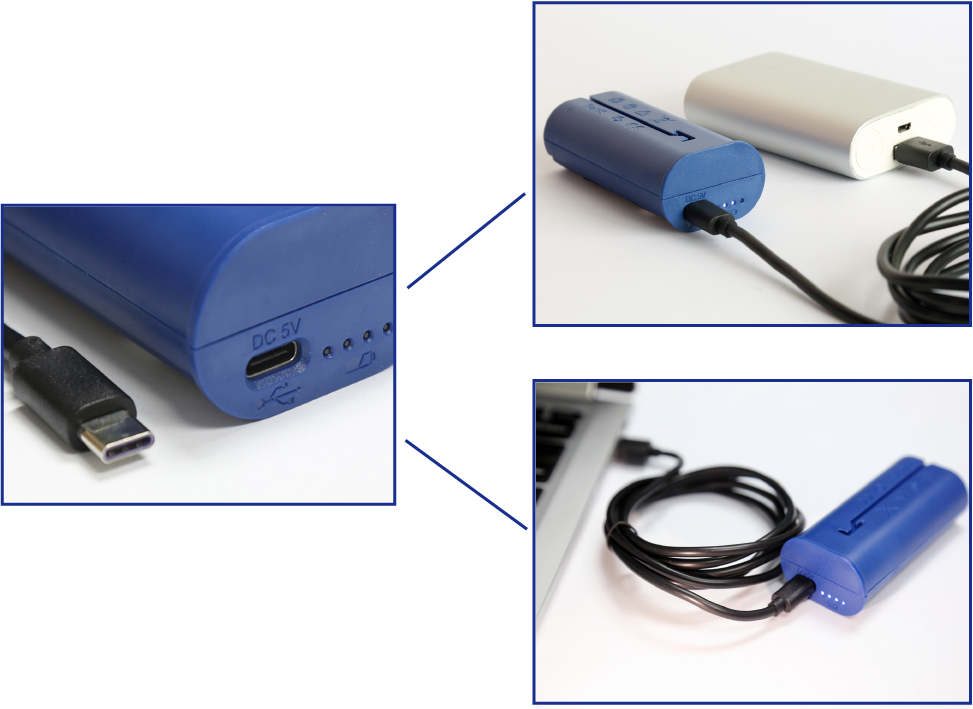

内蔵型バッテリは約9時間の長時間駆動。充電しながらの使用ができます。
USBタイプCのため、お手持ちのPCやモバイルバッテリで手軽に充電できます。
もう1本予備のバッテリを所有することで、連続駆動が可能です。
USBタイプCのため、お手持ちのPCやモバイルバッテリで手軽に充電できます。
もう1本予備のバッテリを所有することで、連続駆動が可能です。
タッチスクリーン
（使用例）
仕様
| 型番 | AGW | |
|---|---|---|
| 検査対象 | 多心MPO/MT | 単心 |
| 分解能（保証値：μm） | 0.92 | 0.52 |
| 光学倍率（倍） | 5 | 8.72 |
| FOV（μm） | 1440×1100（プレビューモード） 220×220（測定モード） |
620×620（プレビューモード） 250×250（測定モード） 130×130（ファイバコアモード） |
| デジタルズーム | なし | 3段階 |
| 画像センサ（インチ） | 1/1.8 CMOS | |
| モニタ画像（インチ） | 480×800 3.2 LCDタッチスクリーン | |
| フレームレート（fps） | 25 | |
| 焦点合わせ | 自動（オートフォーカス） | |
| 測定時間 | 2秒以内（フォーカス時間を含まず） | |
| 判定分解能（μm） | ＜1 | |
| データ出力 | WiFi／USBタイプC | |
| 機能 | 白色LEDライトスコープ付き、合否表示（PASS / FAIL）、120度の屈曲式 | |
| 電力供給 | USB ACアダプタ 5V/2A, 各国プラグ付 | |
| 電源 | リチウムイオン電池内蔵（充電式、交換可） | |
| 充電時間 | 4時間 | |
| 駆動時間 | 約9時間 | |
| 動作温度（℃） | -5～40 | |
| 保管温度（℃） | -20～55 | |
| 湿度（％） | 90 結露なきこと | |
| 屈曲時サイズ（mm） | 281 × 201 × 57 | |
| 伸長時サイズ（mm） | 341 × 67 × 57 | |
| 重量（ｇ） | 565 | |
| 標準付属品 | 標準アダプタティップ、ティップ収納ケース、WiFi無線カード、電源アダプタ、USBタイプCケーブル、取扱説明書 | |
| メーカー | Dimension Technology | |
| 原産国 | 中国 | |
ラインナップ
| 型番 | 外観 |
|---|---|
| AGW |  |
オプション
| 型番 | 名称 | 外観 | 検査対象 | 使用イメージ | 対応機器 |
|---|---|---|---|---|---|
| 130101900015 | EGT2/AGT 2.5-PC-M |  |
2.5mm/PCフェルール (SC, FC, ST等) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900016 | EGT2/AGT 1.25-PC-M |  |
1.25mm/PCフェルール (LC等) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900017 | EGT2/AGT SC-PC-F |  |
SC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900026 | EGT2/AGT FC-PC-F |  |
FC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900018 | EGT2/AGT LC-PC-F |  |
LC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910065 | EGT2/AGT LC-PC-F-E |  |
LC/PCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910063 | EGT2/AGT LC-APC-F-E |  |
LC/APCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910059 | EGT2/AGT SC-PC-F-E |  |
SC/PCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910061 | EGT2/AGT SC-APC-F-E |  |
SC/APCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900053 | EGT2/AGT ST-PC-F |  |
ST/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900055 | EGT2/AGT MU-PC-F |  |
MU/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910008 | EGT2/AGT SC-PC-FL |  |
SC/PCコネクタ (高密度伝送機器向け) ティップ長 41.3mm |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910009 | EGT2/AGT LC-PC-FL |  |
LC/PCコネクタ (高密度伝送機器向け) ティップ長 41.3mm |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900020 | EGT2/AGT 2.5-APC-M |  |
2.5mm/APCフェルール (SC, FC, ST等) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900021 | EGT2/AGT 1.25-APC-M |  |
1.25mm/APCフェルール (LC等) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900022 | EGT2/AGT SC-APC-F |  |
SC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900027 | EGT2/AGT FC-APC-F |  |
FC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910010 | EGT2/AGT LC-APC-FL |  |
LC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900218 | EGT2/AGT E2000-PC-M |  |
E2000/PCコネクタ |  |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900219 | EGT2/AGT E2000-APC-M |  |
E2000/APCコネクタ |  |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900058 | EGT2/AGT E2000-PC-F |  |
E2000/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910013 | EGT2/AGT E2000-APC-FL |  |
E2000/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910030 | EGT2/AGT SC-PC-SLF |  |
SC/PCコネクタ (高密度伝送機器向け) ティップ長 81.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910021 | EGT2/AGT LC-PC-SLF |  |
LC/PCコネクタ (高密度伝送機器向け) ティップ長 66.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910028 | EGT2/AGT MU-PC-SLF |  |
MU/PCコネクタ (高密度伝送機器向け) ティップ長 81.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910022 | EGT2/AGT CS-PC-SLF |  |
CS/PCコネクタ (機器向け) |  |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910007 (共通) |
MTP-PC-F |  |
MPO/PC, MTP/PCコネクタ (機器向け) |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910007 (共通) |
MTP-APC-F |  |
MPO/APC, MTP/APCコネクタ (機器向け) |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
