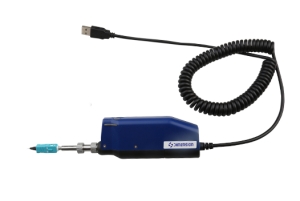

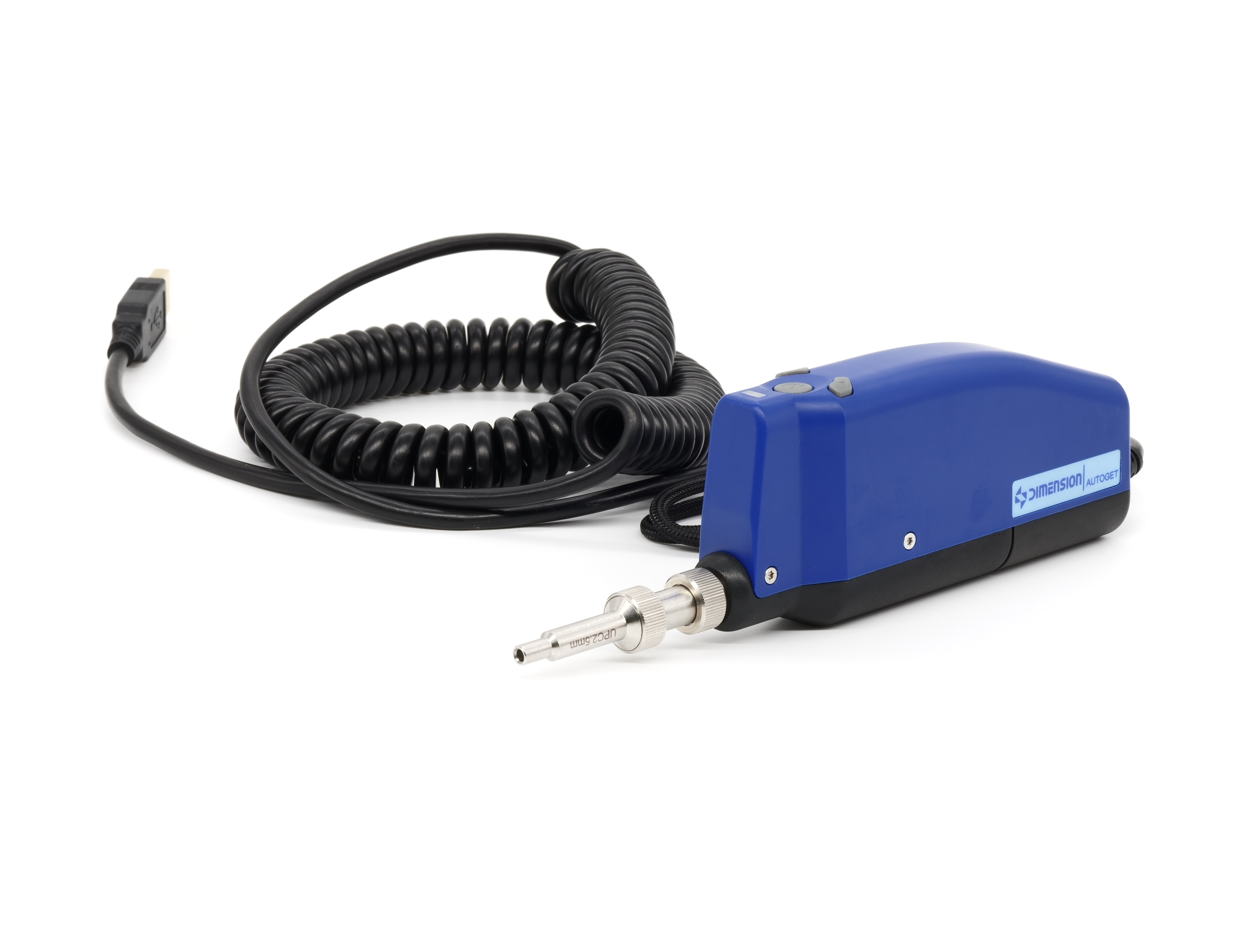

可搬型・光コネクタ端面キズ判定装置 オートゲット
オートゲット
コネクタを接続するだけ！あとは自動で検査完了。
パソコン操作なしで検査できるため、作業者のスキルを問いません。
パソコン操作なしで検査できるため、作業者のスキルを問いません。
- スリム＆コンパクトな本体で、軽量
- クリックなしで測定できるオートモードで素早く判定
- LEDインジケーターで測定状況をわかりやすく表示
- 1.0μmの高分解能を実現
- IEC 61300-3-35基準の自動判定機能
- 制御ソフトウェアは日本語対応済
機能・特長

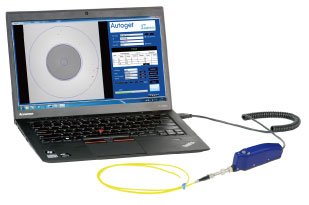

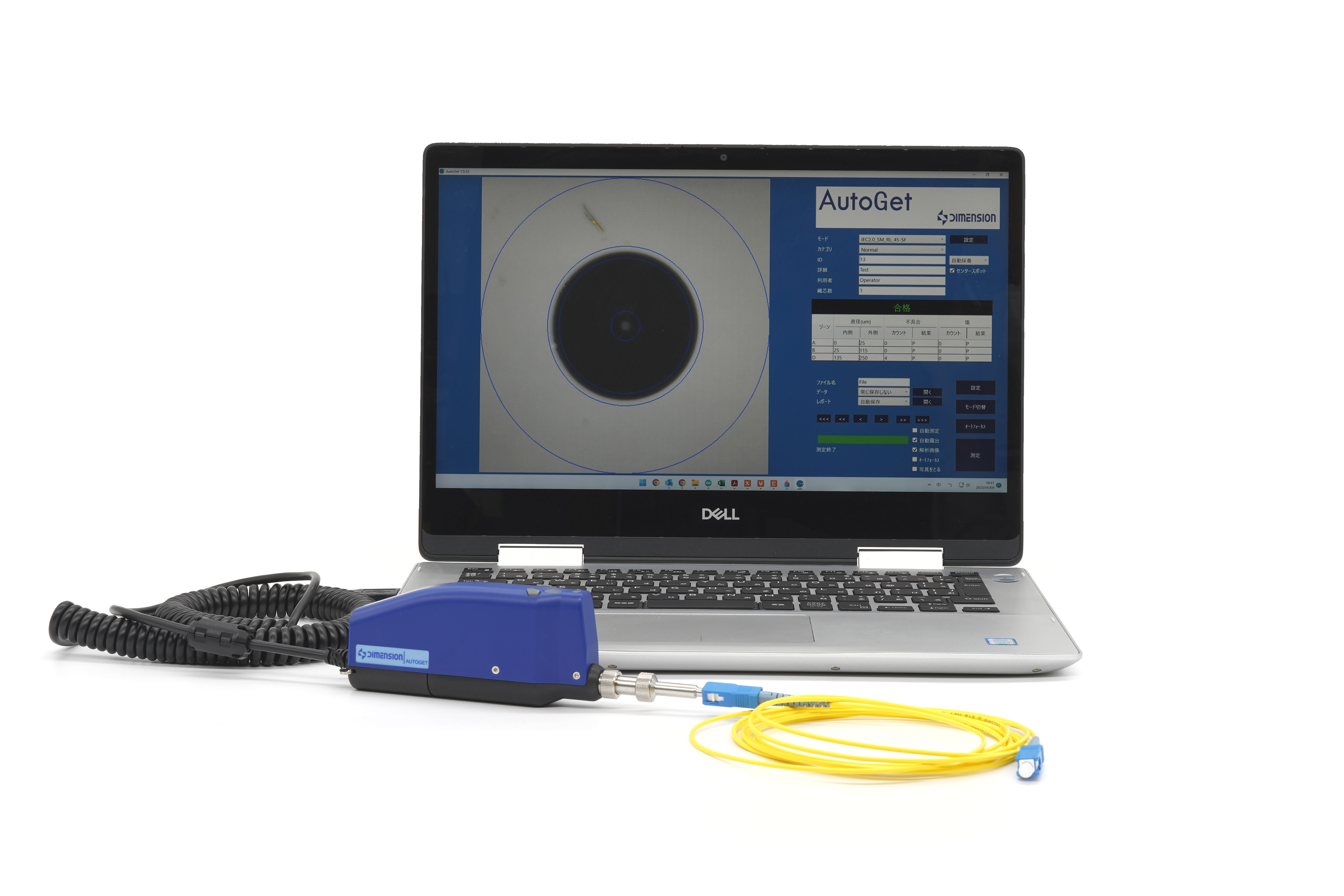

オートモードで全自動測定
オートモードによって作業者のスキルや経験を問わず測定でき、高い正確さと再現性が得られます。ファイバーコアを自動で検出し、中央に合わせるオートセンター機能を搭載。クリックなしでオートセンター・オートフォーカス・測定・データ保存まで完結できる全自動測定です。
シンプルな作業でヒト依存による判定ミスがなく、生産現場でも保守現場でも高い性能を発揮します。
全検査工程を２秒以内に完了。量産現場においても検査に時間を要しません。
シンプルな作業でヒト依存による判定ミスがなく、生産現場でも保守現場でも高い性能を発揮します。
全検査工程を２秒以内に完了。量産現場においても検査に時間を要しません。
LEDインジケータ
本体上部にLEDライト付き、表示する色によって判定結果が一目でわかります。
「青」は測定中
「緑」は合格（PASS）
「赤」は不合格（FAIL）
本体のボタンによって手元でマニュアル調整することもできます。本体上のボタンで測定スタート、側部のボタンでフォーカス調整が可能です。
「青」は測定中 「緑」は合格（PASS） 「赤」は不合格（FAIL）本体のボタンによって手元でマニュアル調整することもできます。本体上のボタンで測定スタート、側部のボタンでフォーカス調整が可能です。
豊富なアダプタティップのラインナップ
5種類のアダプタティップ（Φ2.5mm/PCフェルール、Φ1.25mm/PCフェルール、SC/PCコネクタ、FC/PCコネクタ、LC/PCコネクタ）を標準付属。

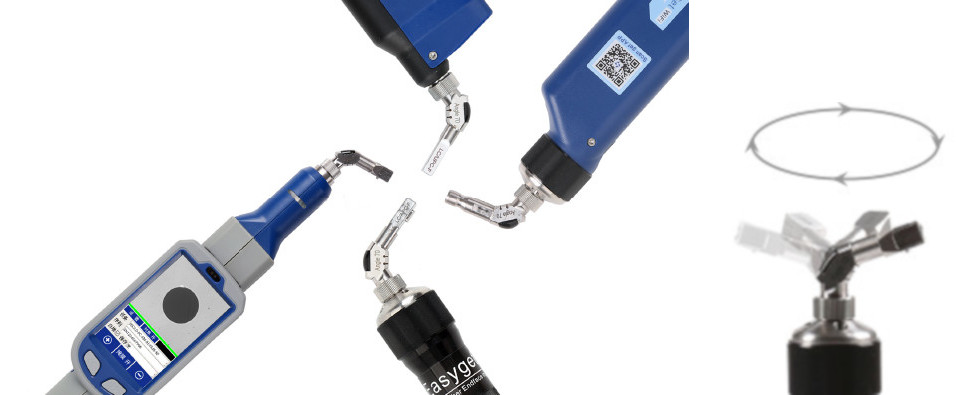

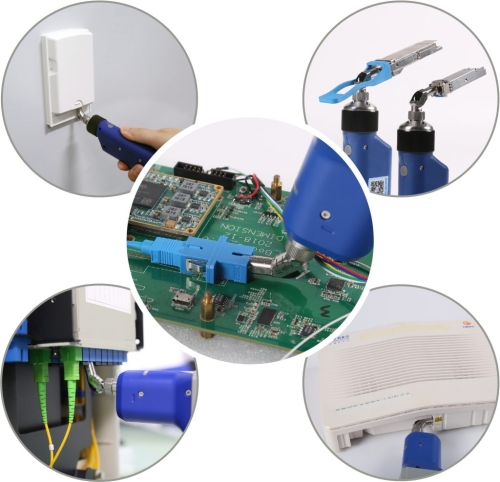

新たに、70°エルボーティップがラインナップに加わりました。壁や機器に接触した端末でも簡単に端面観察できます。
ティップは互換性があり、他の可搬型端面観察・検査機でも使用することができます（イージーゲットWiFi、イージーゲット2、オートゲットWiFi（一部は対象外））。単心から多心MPOまで、端面検査はお任せください。
計40種類以上の豊富なティップラインナップは、ティップラインナップ一覧をご覧ください。
新たに、70°エルボーティップがラインナップに加わりました。壁や機器に接触した端末でも簡単に端面観察できます。
ティップは互換性があり、他の可搬型端面観察・検査機でも使用することができます（イージーゲットWiFi、イージーゲット2、オートゲットWiFi（一部は対象外））。単心から多心MPOまで、端面検査はお任せください。
計40種類以上の豊富なティップラインナップは、ティップラインナップ一覧をご覧ください。
データ保存
撮影データは自動で保存されます。エクセル形式のためドキュメント化等の後作業もスムーズに行えます。
仕様
| 型番 | AGT400 |
|---|---|
| 倍率 | 400倍 |
| 分解能 | 1.0μm |
| 焦点合わせ | 自動（オートフォーカス） |
| 制御機器 | パソコン、タブレット |
| 制御OS | Windows |
| 消費電力(W) | 2 |
| 電源 | USB給電 |
| 動作温度(℃) | -10～+55 |
| 保管温度(℃) | -20～+60 |
| サイズ(mm) | 182×51.5×25 |
| 重量(g) | 152 |
| 標準付属品 | Φ2.5mm/PCフェルールアダプタ、Φ1.25mm/PCフェルールアダプタ、SC/PCコネクタアダプタ、FC/PCコネクタアダプタ、LC/PCコネクタアダプタ、アダプタ収納ボックス、収納ポーチ、取扱説明書 |
| メーカー | Dimension Technology |
| 原産国 | 中国 |
ラインナップ
| 型番 | 外観 |
|---|---|
| AGT400 |  |
※パソコン、タブレット等の制御機器は付属しておりません。
オプション
| 型番 | 名称 | 外観 | 検査対象 | 使用イメージ | 対応機器 |
|---|---|---|---|---|---|
| 130101900015 | EGT2/AGT 2.5-PC-M |  |
2.5mm/PCフェルール (SC, FC, ST等) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900016 | EGT2/AGT 1.25-PC-M |  |
1.25mm/PCフェルール (LC等) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900017 | EGT2/AGT SC-PC-F |  |
SC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900026 | EGT2/AGT FC-PC-F |  |
FC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900018 | EGT2/AGT LC-PC-F |  |
LC/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910065 | EGT2/AGT LC-PC-F-E |  |
LC/PCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910063 | EGT2/AGT LC-APC-F-E |  |
LC/APCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910059 | EGT2/AGT SC-PC-F-E |  |
SC/PCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 201910061 | EGT2/AGT SC-APC-F-E |  |
SC/APCコネクタ (機器向け) 70°エルボー |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900053 | EGT2/AGT ST-PC-F |  |
ST/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット イージーゲットWiFi |
| 130101900055 | EGT2/AGT MU-PC-F |  |
MU/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910008 | EGT2/AGT SC-PC-FL |  |
SC/PCコネクタ (高密度伝送機器向け) ティップ長 41.3mm |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910009 | EGT2/AGT LC-PC-FL |  |
LC/PCコネクタ (高密度伝送機器向け) ティップ長 41.3mm |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900020 | EGT2/AGT 2.5-APC-M |  |
2.5mm/APCフェルール (SC, FC, ST等) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900021 | EGT2/AGT 1.25-APC-M |  |
1.25mm/APCフェルール (LC等) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900022 | EGT2/AGT SC-APC-F |  |
SC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900027 | EGT2/AGT FC-APC-F |  |
FC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910010 | EGT2/AGT LC-APC-FL |  |
LC/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900218 | EGT2/AGT E2000-PC-M |  |
E2000/PCコネクタ |  |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900219 | EGT2/AGT E2000-APC-M |  |
E2000/APCコネクタ |  |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 130101900058 | EGT2/AGT E2000-PC-F |  |
E2000/PCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910013 | EGT2/AGT E2000-APC-FL |  |
E2000/APCコネクタ (機器向け) |
 |
オートゲット オートゲットWiFi イージーゲット2 イージーゲットWiFi |
| 201910030 | EGT2/AGT SC-PC-SLF |  |
SC/PCコネクタ (高密度伝送機器向け) ティップ長 81.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910021 | EGT2/AGT LC-PC-SLF |  |
LC/PCコネクタ (高密度伝送機器向け) ティップ長 66.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910028 | EGT2/AGT MU-PC-SLF |  |
MU/PCコネクタ (高密度伝送機器向け) ティップ長 81.3mm |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910022 | EGT2/AGT CS-PC-SLF |  |
CS/PCコネクタ (機器向け) |  |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910007 (共通) |
MTP-PC-F |  |
MPO/PC, MTP/PCコネクタ (機器向け) |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
| 201910007 (共通) |
MTP-APC-F |  |
MPO/APC, MTP/APCコネクタ (機器向け) |
 |
オートゲット イージーゲット2 イージーゲットWiFi |
