据置型・光コネクタ端面キズ判定装置　オートチェック

オートチェック

ワンクリックで自動で検査完了。
光コネクタ端面のキズ汚れを撮影・判定・データ保存まで自動で行います。

    • IEC 61300-3-35基準の自動判定機能を搭載
    • 測定データ、レポートをSDカードに自動保存
    • 他の装置が不要なオールインワンタイプ
    • インターネット経由でサーバーにデータ転送可能
    • 制御ソフトウェアは日本語対応済


機能・特長

ワンクリックで自動判定

フェルール端面のわずかな欠損・汚れ・キズを自動で正確に画像判定できます。操作はワンクリックのみのため、作業者のスキルや経験を問わず、ヒト依存による判定ミスがありません。
表面のボタン操作で簡単に上下左右に位置調整することもできます。
アダプタによって、様々なコネクタやモジュールに対応できます。アダプタはイージーチェック（端面観察装置）と互換性があります。

標準付属アダプタ：2.5mm/PCフェルール、1.25mm/PCフェルール
オプションアダプタ：1.25mm/PCデュプレックス、SC/PCコネクタ、LC/PCコネクタ、FC/PCコネクタ、SC/APCコネクタ、LC/APCコネクタ、E2000/PCコネクタ、E2000/APCコネクタ、SMA/PCフェルール、2.5mm/APCフェルール、FC/APCコネクタ、MT/PCフェルール、MPO/PCコネクタ、MT/APCフェルール、MPO/APCコネクタ、MTRJフェルール、MTRJコネクタ、1.25mm/PCフェルール（ロング）、2.5mm/PCフェルール（ロング）、SC・SFPトランシーバ

1台で検査作業が完結

独立して動作するため、これ１台で検査からデータ保存まで完了できます。システムの管理やアップグレードも簡単です。

IEC基準を標準装備

IEC 61300-3-35基準の自動判定機能を有しています。検査基準は、お客様ご自身で設定変更することもできます。

データ保存

測定結果のレポートはSDカードに保存します。有線または無線でインターネットに接続すればサーバーに転送することもできます。ドキュメント化等の後作業もスムーズに行えます。

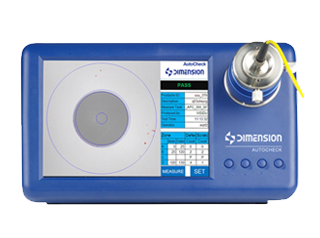

オートチェック：画面イメージ

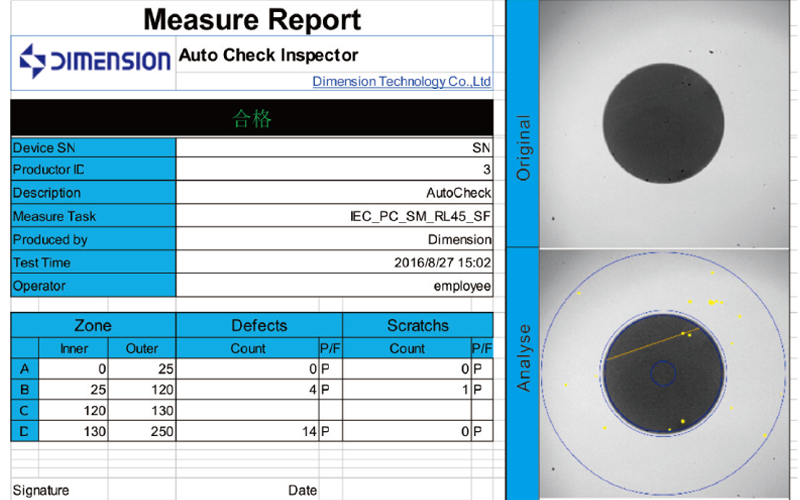

測定結果レポートのイメージ

仕様

型番 ACK
拡大倍率 400倍
CCD解像度 4Mピクセル
LCDモニタ 8インチ TFT 800×600pix
画像形式 デジタル
画像判定 自動
焦点合わせ 手動(マニュアルフォーカス)
外部接続 USB×3, LANポート×1,
消費電力(W) 3
電源(V)  DC 12
動作温度(℃) -10～+40
保管温度(℃) -20～+55
標準付属品 標準付属アダプタ（2.5mm/PCフェルール、1.25mm/PCフェルール）、SDカード、マウス、ACアダプタ、電源ケーブル、取扱説明書
本体寸法(mm) 270×245×155
重量(kg) 1.6
メーカー Dimension Technology
原産国 中国

ラインナップ

型番 外観
AC400KC autocheck00.png
AC200KC autocheck00.png

オプション

XY調整つまみ付き機器対応（型番に【Ｋ】が付く）
型番 名称 外観 観察対象物 使用イメージ 対応機器
201010004 ECK 2.5 SC/PC, FC/PC, ST/PC,
E2000/PC		 EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
AC400KC
201010003 ECK 1.25 LC/PC, MU/PC EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
AC400KC
 130101000053 ECK SC SC/PCレセプタクル,
SC Tosa, SC Rosa		 EC200KC,
EC080KC,
EC200KZ
 130101000052 ECK LC LC/PCレセプタクル,
LC Tosa, LC Rosa		 EC200KC,
EC080KC,
EC200KZ
 130101000065 ECK SMA SMA/PCコネクタ
(直径 3.18mm)		 EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010014 ECK 1.25-D LC/PCデュプレックス,
MU/PCデュプレックス		 EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010030  ECK SC-PC-C
 SC/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010031 ECK LC-PC-C LC/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010013 ECK LC-APC-C LC/APCコネクタ EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010032 ECK FC-PC-C FC/PCコネクタ EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010023 ECK 2.5-APC SC/APC, FC/APC,
ST/APC, E2000/APC		 EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010012 ECK SC-APC-C SC/APCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010016 ECK FC-APC-C FC/APCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010017 ECK E2000-PC-C E2000/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010015  ECK E2000-APC-C E2000/APCコネクタ EC400KD,
EC400KC,
EC200KC,
EC080KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 130101000057 ECK MT-PC-F MT/PCフェルール EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 130101000058 ECK MT-APC-F MT/APCフェルール EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010005  ECK MPO-PC-C MPO/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
201010006 ECK MPO-APC-C MPO/APCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
130101000063  ECK MTRJ-PC-F MTRJ/PCフェルール EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 130101000064 ECK MTRJ-PC-C MTRJ/PCコネクタ EC400KD,
EC400KC,
EC200KC,
EC200KZ,
EC200/400KD,
EC200/400KC,
AC400KC
 201010025 ECK 2.5-M SC/PC, FC/PC, ST/PC,
E2000/PC		 EC200KM,
EC080KM,
EC200KML,
EC80/200KML,
AC400KC
 201010024 ECK 1.25-M LC/PC, MU/PC EC200KM,
EC080KM,
EC200KML,
EC80/200KML,
AC400KC
 130101000056 ECK SC-PC-M SC/PCトランシーバ,
SC/PCモジュール,
SC Tosa, SC Rosa		 EC200KM,
EC080KM,
EC200KML,
EC80/200KML,
AC400KC
201010005  ECK MPO-PC-MC MPO/PCコネクタ EC200KM,
EC200KML,
EC80/200KML
 201010006 ECK MPO-APC-MC MPO/APCコネクタ EC200KM,
EC200KML,
EC80/200KML
130101000092  ECK SC-APC-M SC/APCトランシーバ,
SC/APCモジュール		 EC200KM,
EC200KML,
EC80/200KML
 130101000054 ECK LC-PC-M LC/PCトランシーバ,
LC/PCモジュール,
LC Tosa, LC Rosa		 EC200KM,
EC200KML,
EC80/200KML
 130101000066 ECK MT-PC-M MPO/PCトランシーバ,
MPO/PCモジュール		 EC200KM,
EC200KML,
EC80/200KML
 130101000091 ECK MT-APC-M MPO/APCトランシーバ,
MPO/APCモジュール		 EC200KM,
EC200KML,
EC80/200KML
201010018 ECK MT-PC-MW MPO/PCトランシーバ,
MPO/PCモジュール		 EC200KM,
EC200KML,
EC80/200KML
201010034 ECK MT-APC-MW MPO/APCトランシーバ,
MPO/APCモジュール		 EC200KM,
EC200KML,
EC80/200KML
201010077 ECK-N033 LC/PCトランシーバ EC200KML

ECK-C001		 KMLの機器にKM用の
アダプタを装着する		 EC200KML

ECK-C002		 KMLの機器にKC用の
アダプタを装着する		 EC200KML

ECK-C003		 KMの機器にKC用の
アダプタを装着する		 EC200KM
