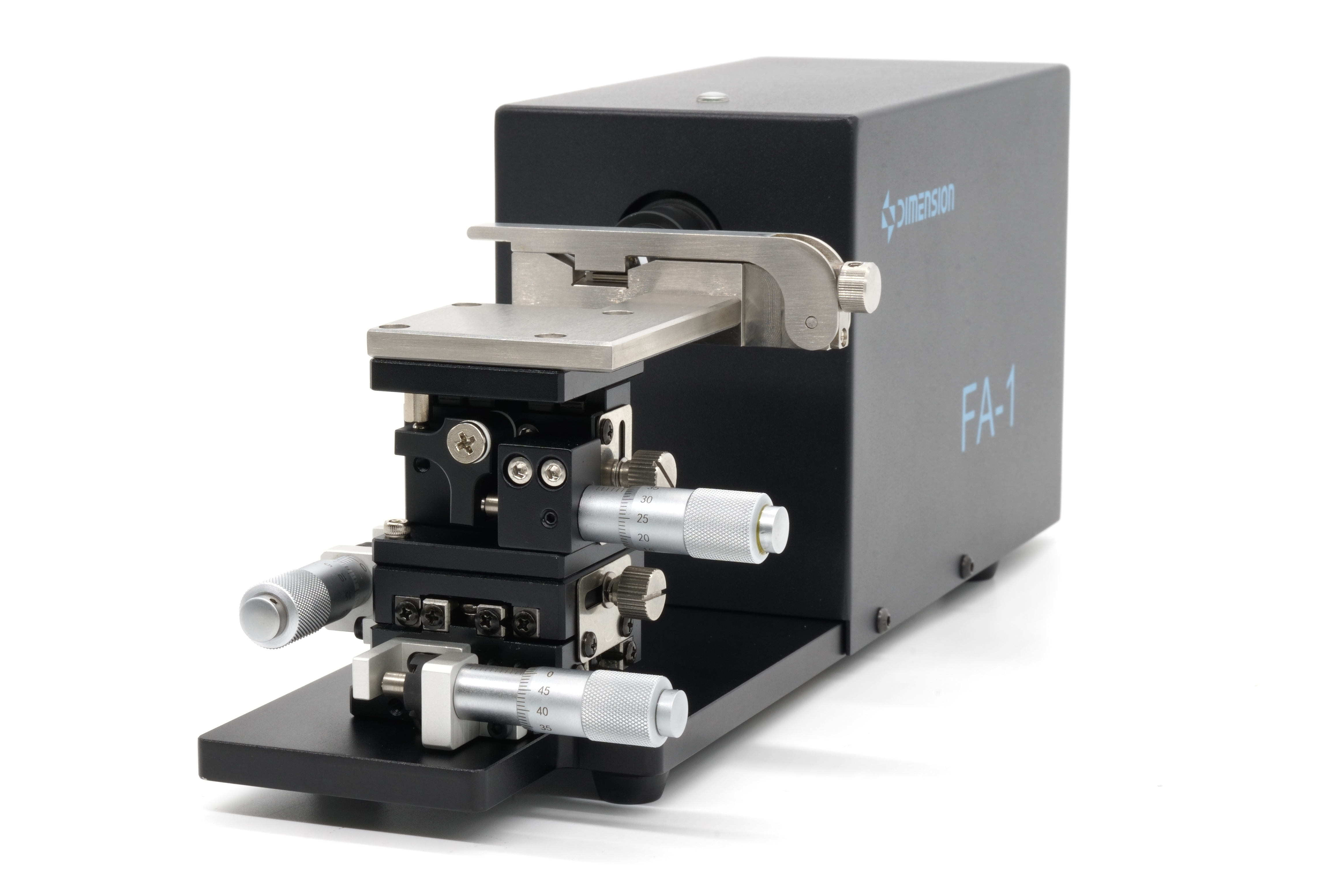

FA-1

ファイバアレイの端面状態を簡単かつ迅速に全体評価
非常に高い鮮明度と長寿命を実現しており、40Gおよび100G光モジュールの製造において欠かせないパートナーです。

機能・特長

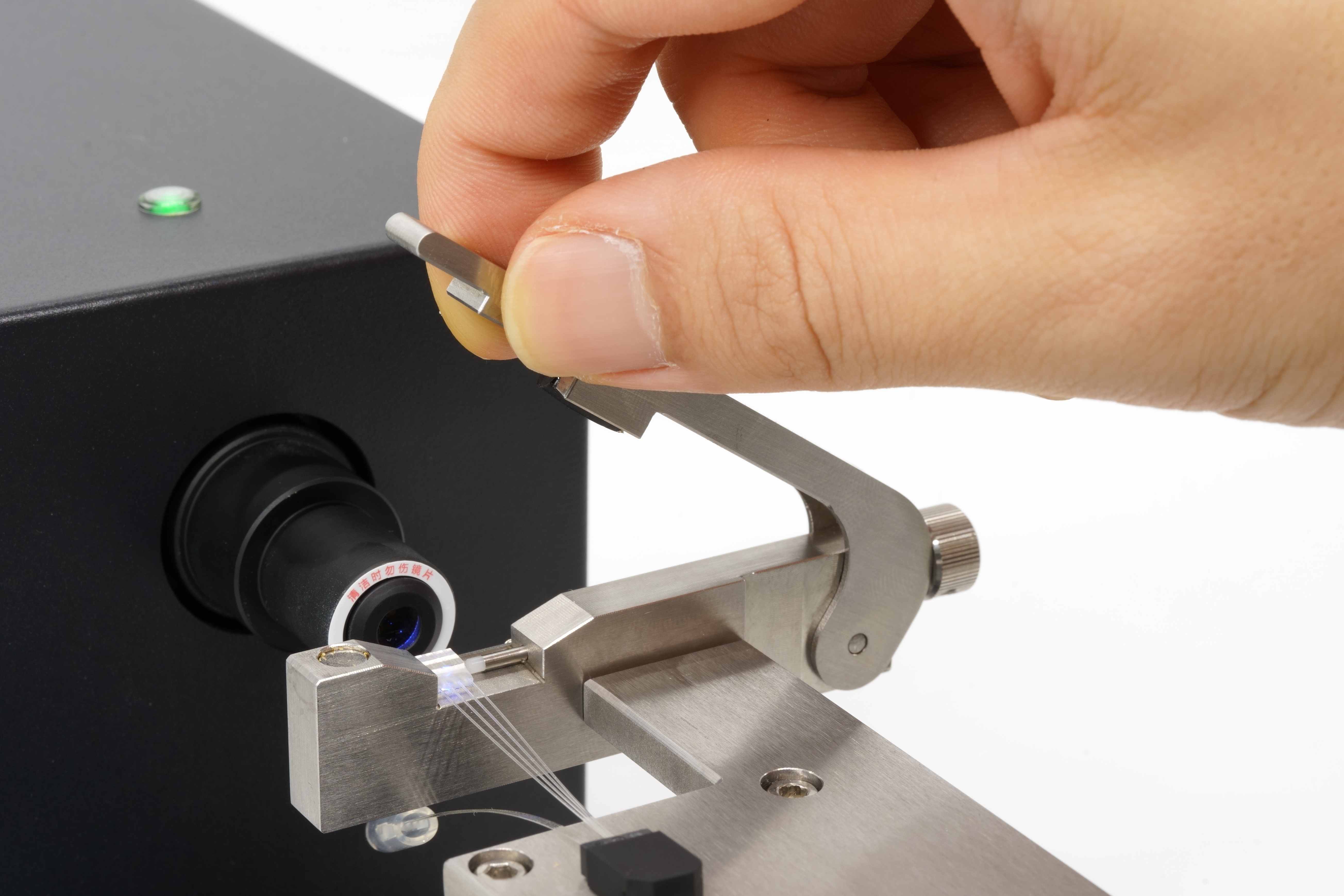

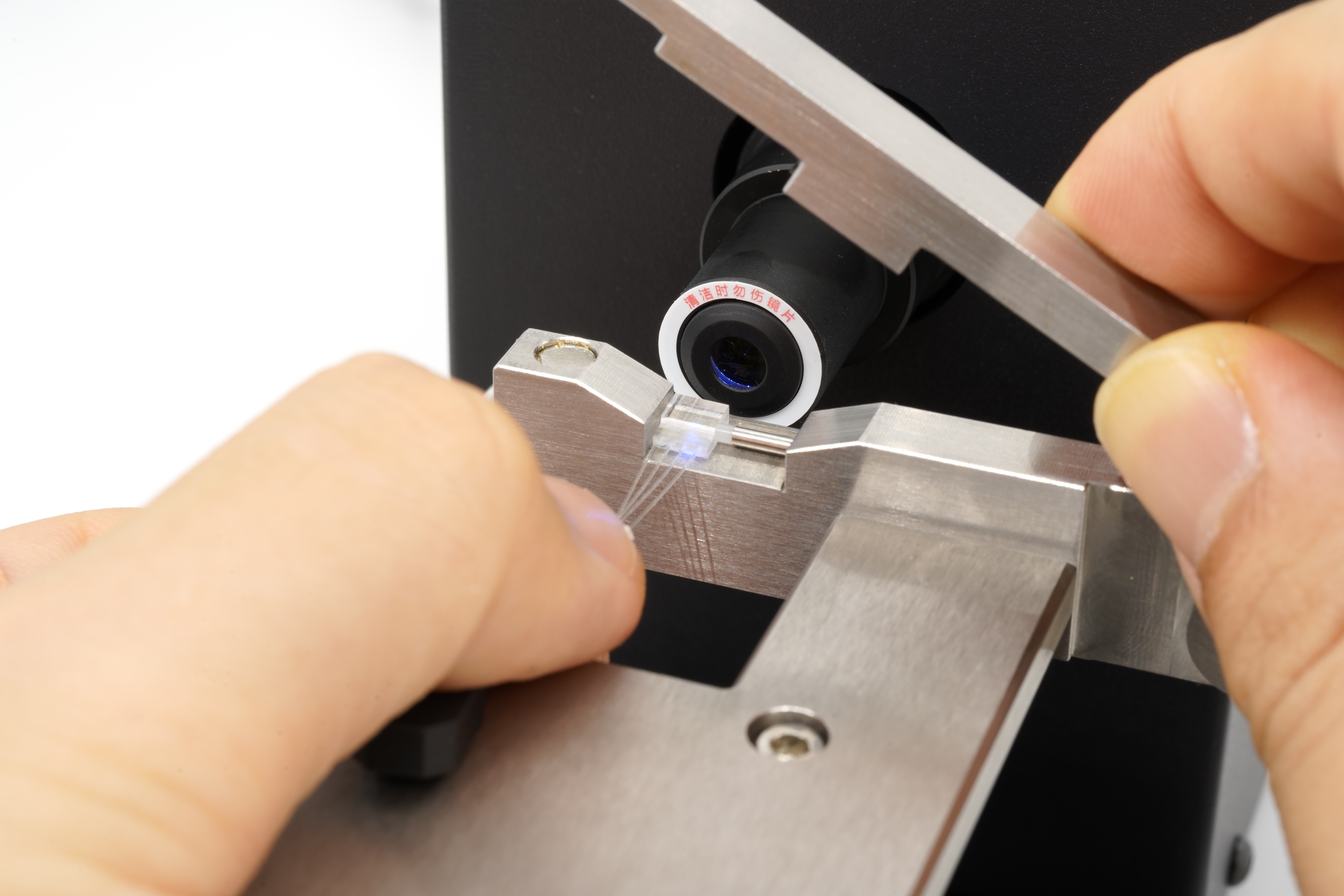

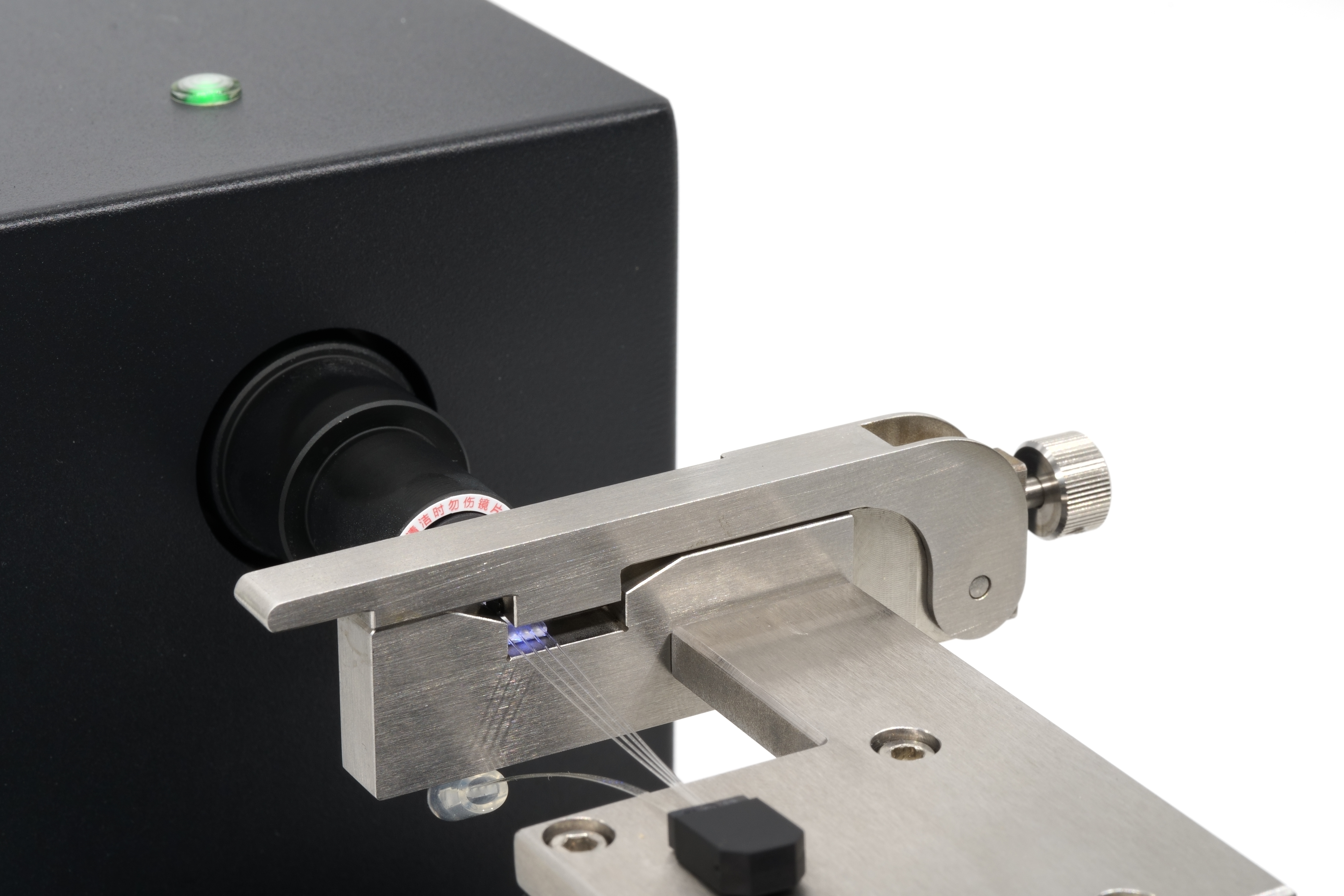

治具設計は優れており、検査の切り替えを容易にし、ファイバアレイ端面検出の効率を大幅に向上させます。
ファイバアレイの製造・検査だけでなく、PLC の結合およびパッケージング工程においても欠かせない装置です。

200 倍、300 倍、400 倍の拡大性能を備え、Easycheck と同等レベルの光学デバイスを搭載しており、市場で最も優れたファイバアレイ端面検出器です。

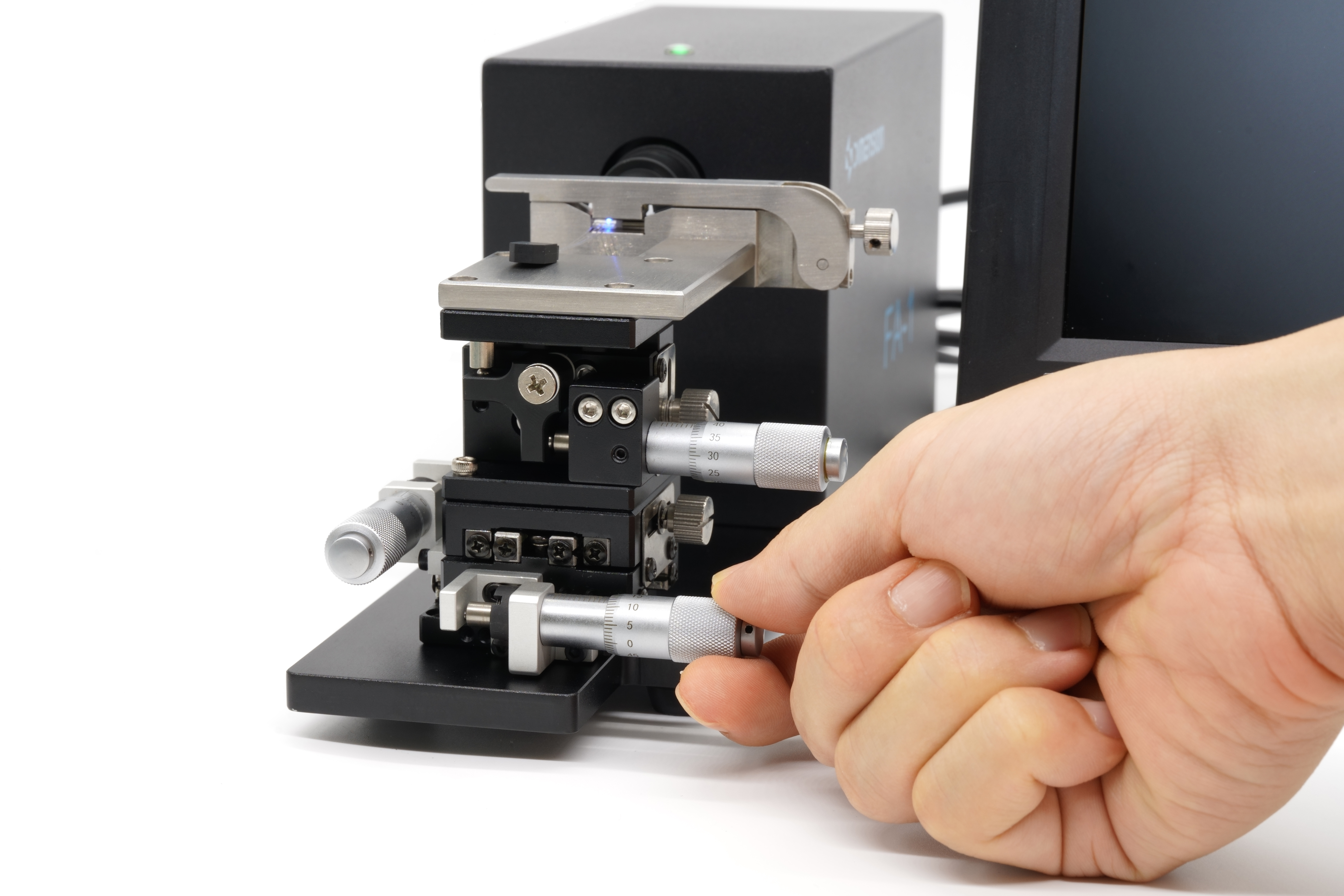

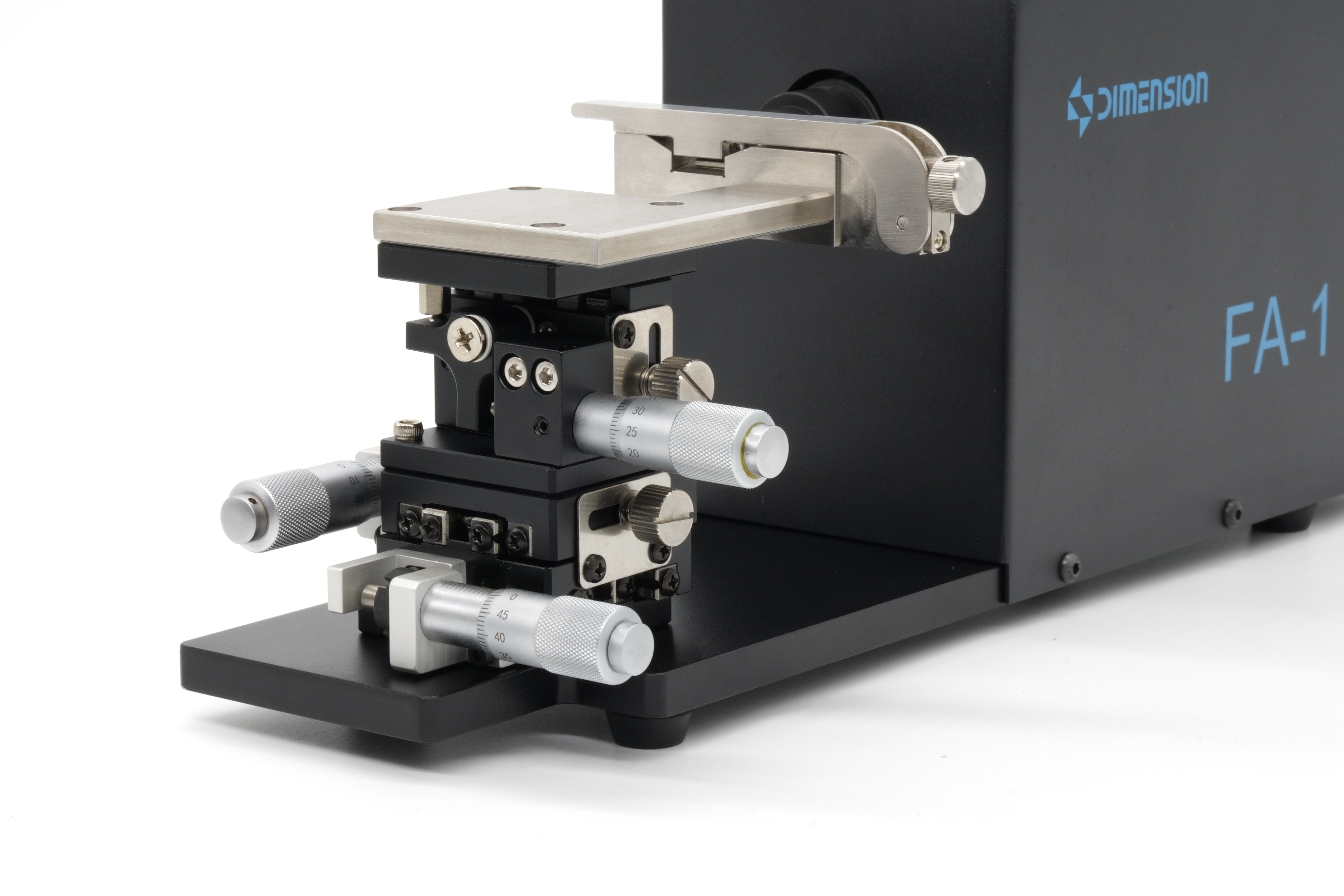

高品質な3Dプラットフォームをファイバアレイの荷重学習用作業プラットフォームとして使用することで、高精度を実現するだけでなく、ネジを使用した同等製品を大きく上回る超長寿命を実現しています。
さらに、調整レベルの操作性にも優れており、検査効率の向上だけでなく、作業者の疲労軽減にも貢献します。

型番	FA-1
拡大倍率	200X、 300X、 400X
対応角度(°)	0、6、8、10、45
最大検査芯数	128
消費電力(W)	3
映像出力	PAL方式
電源(V)	DC 12
本体寸法(mm)	300×100×120
重量(kg)	1.8
標準附属品	フィクスチャ、DC12V電源アダプタ、 BNCビデオケーブル、英文取扱説明書
メーカー	Dimension Technology
原産国	中国

型番	名称

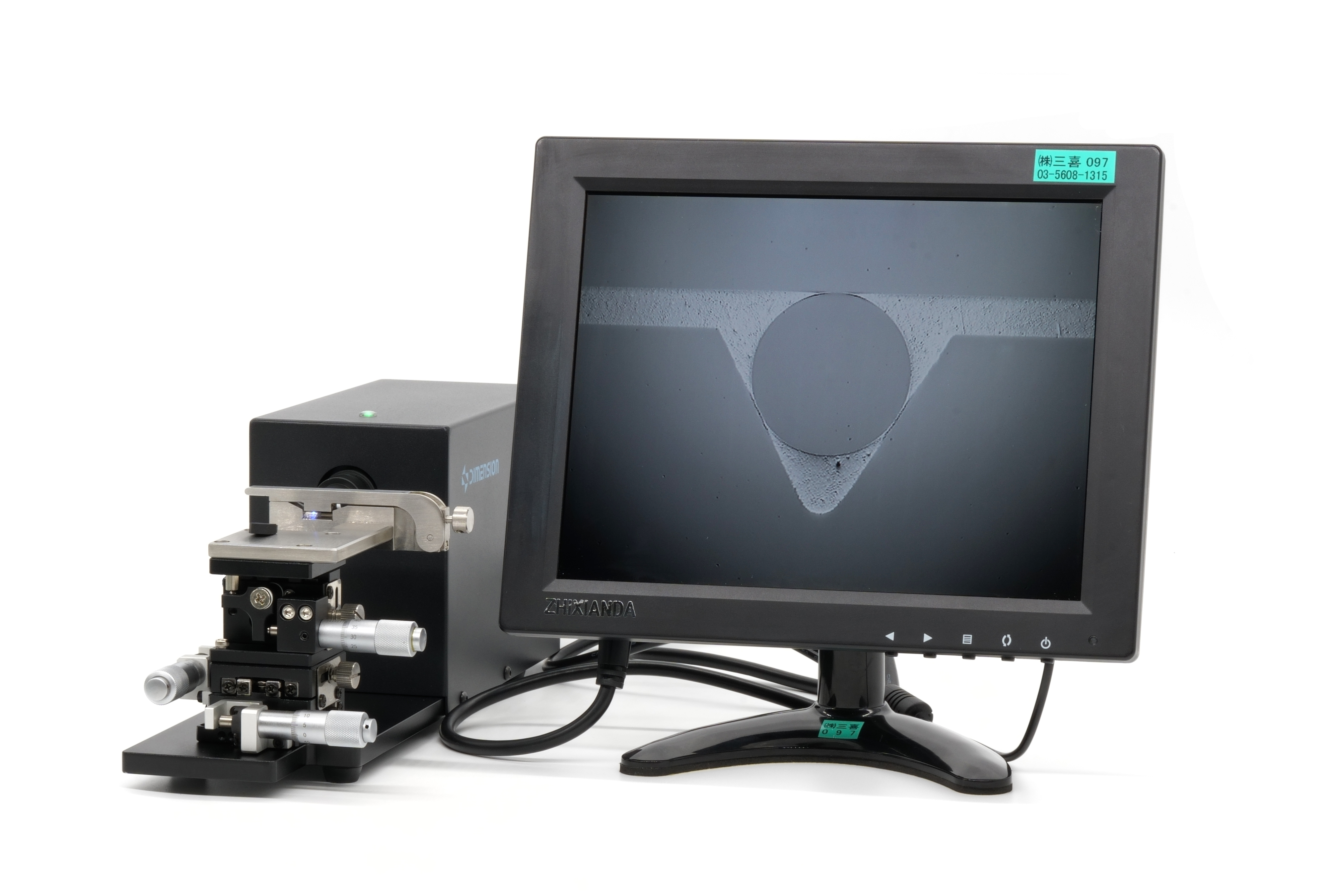

LCD 9.7（H097）	9.7インチIPS液晶モニタ
LCD 10.4（H1048）	10.4インチTFT液晶モニタ
